am trace-ipc使用小技巧之Binder服务端方法systrace打印剖析

背景

上一篇文章

Binder通讯如何打印client调用堆栈即systrace查看对应方法 已经介绍了Binder调用相关的堆栈打印还有在systrace下面也有相关的调用发起的binder的方法名字打印。

但是同时也有学员朋友提出相关的疑问

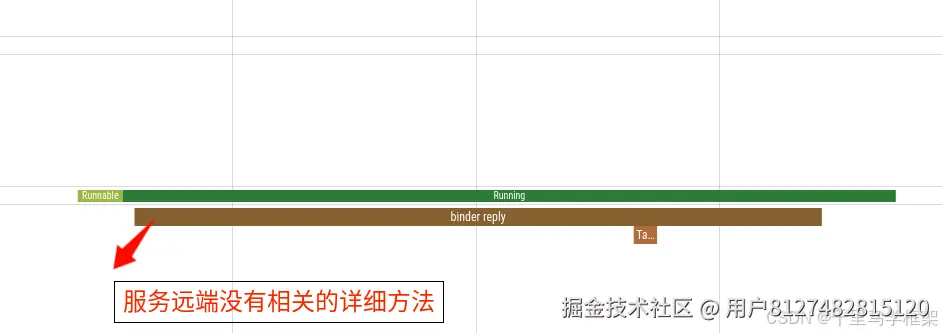

客户端展示详细跨进程方法 com.android.internal.app.IAppOpsService$Stub$Proxy.checkOperation 但是服务端没有看到有详细方法展示 正常应该是需要两端都有详细方法展示。

解决方法讲解

frameworks/base/core/java/android/os/Binder.java

private boolean execTransactInternal(int code, Parcel data, Parcel reply, int flags,
            int callingUid) {
        final boolean tagEnabled = Trace.isTagEnabled(Trace.TRACE_TAG_AIDL);

        final boolean tracingEnabled = tagEnabled && transactionTraceName != null;
        try {

            if (tracingEnabled) {
            //这里有相关的traceBegin打印
                Trace.traceBegin(Trace.TRACE_TAG_AIDL, transactionTraceName);
            }

            // TODO - this logic should not be in Java - it should be in native
            // code in libbinder so that it works for all binder users. Further,
            // this should not re-use flags.
            if ((flags & FLAG_COLLECT_NOTED_APP_OPS) != 0 && callingUid != -1) {
                AppOpsManager.startNotedAppOpsCollection(callingUid);
                try {
                    res = onTransact(code, data, reply, flags);
                } finally {
                    AppOpsManager.finishNotedAppOpsCollection();
                }
            } else {
                res = onTransact(code, data, reply, flags);
            }
        } catch (RemoteException|RuntimeException e) {

        } finally {
            if (tracingEnabled) {
                Trace.traceEnd(Trace.TRACE_TAG_AIDL);
            }

        return res;
    }

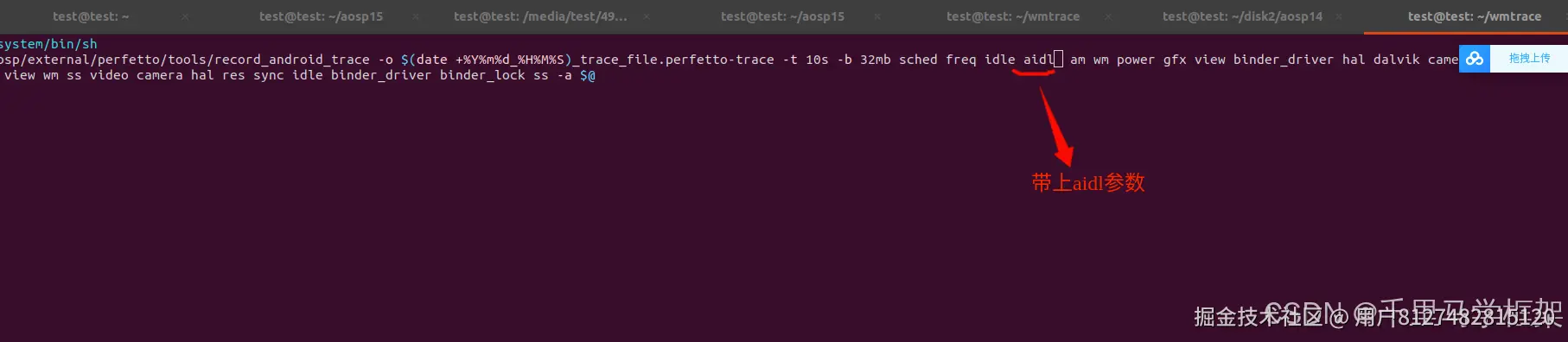

大家都知道服务端执行一般是onTransact开始，这里面也可以看到有了相关的trace打印到systrace，但是实际上我们并没有看到有相关的trace有打印。代码中也可以看出线索，这里的Trace打印输出的tag是Trace.TRACE_TAG_AIDL，要这个可以打印出来那么必须要Trace.TRACE_TAG_AIDL是开放的状态。 那么我们尝试抓取trace时候带上aidl参数试试： 抓取trace之后的结果如下：

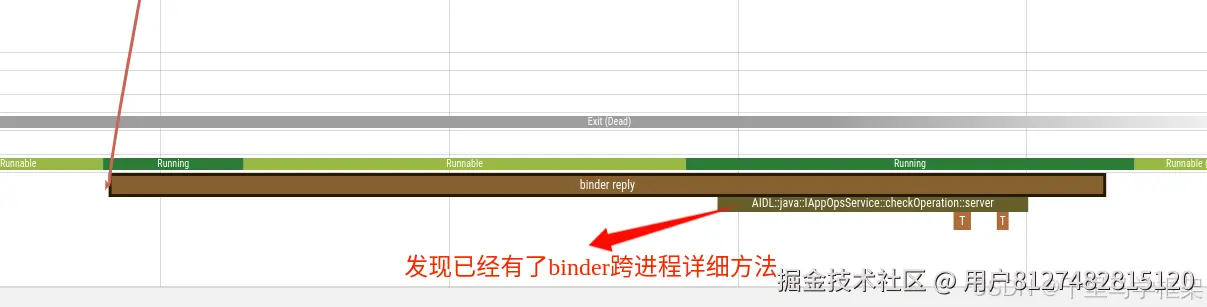

果然发现这里服务端已经有了相关的跨进程详细方法 整体格式

AIDL::java::IAppOpsService::checkOperation::server

AIDL::java 即代表java类型的跨进程方法 IAppOpsService::checkOperation 代表具体服务端方法 server 代表服务端

这个trace打印同时也支持一些cpp端的打印

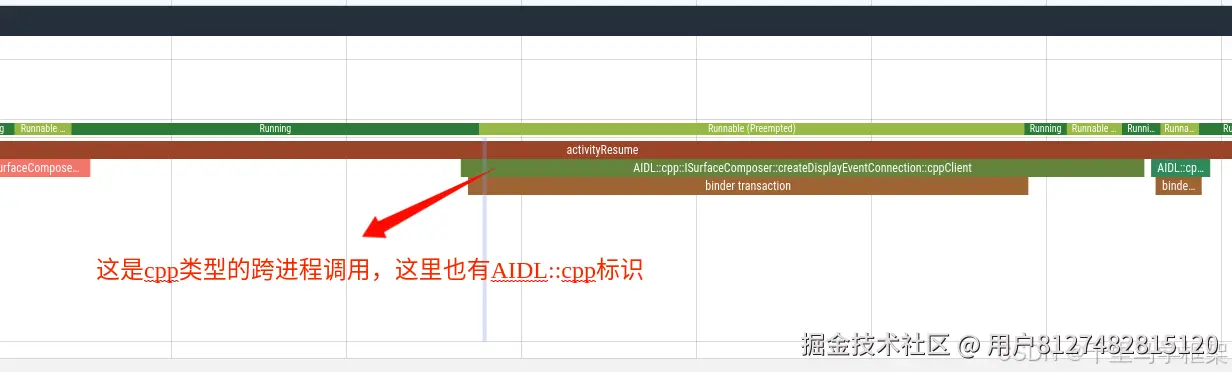

例如可以看下面： 上面就是apk应用进程发起跨进程调用ISurfaceComposer::createDisplayEventConnection

AIDL::cpp::ISurfaceComposer::createDisplayEventConnection::cppClient

AIDL::cpp::ISurfaceComposer::createDisplayEventConnection::cppServer

AIDL::cpp代表是cpp代码发起跨进程调用

ISurfaceComposer::createDisplayEventConnection 跨进程的具体方法

cppClient，cppServer代表跨进程客户端，服务端

相关trace输出TAG分析

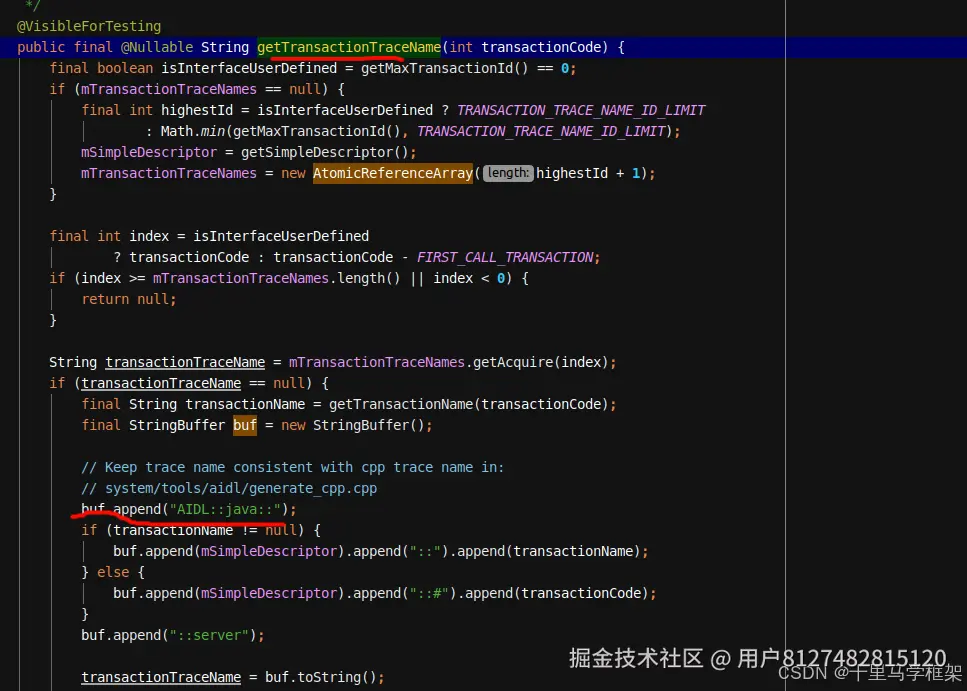

这里可以看一下相关源码 大家可以看到这里其实也有相关注释说明这些名字的其实由aidl工具生成的

如果是cpp代码情况：

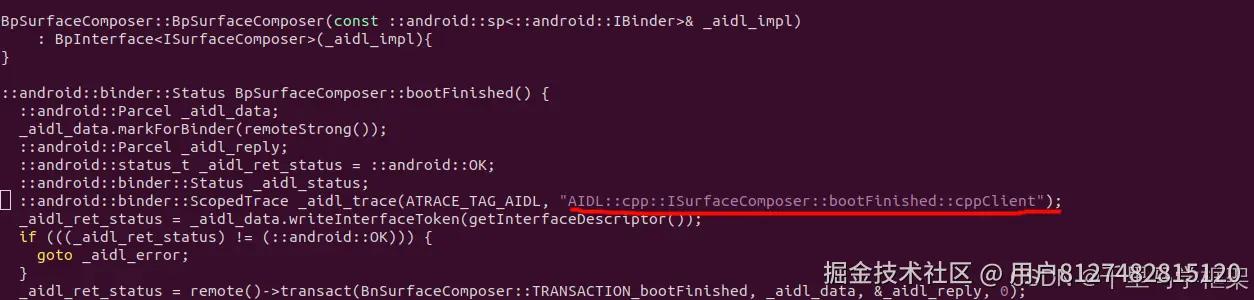

这里可以寻找到对的aidl生成的相关的文件：

比如寻找ISurfaceComposer.aidl文件生成的cpp

test@test:~/disk2/aosp14/out/soong/.intermediates/frameworks$ find -name ISurfaceComposer.cpp
./native/libs/gui/libgui_aidl_static/android_vendor.34_x86_x86_64_static/gen/aidl/android/gui/ISurfaceComposer.cpp
./native/libs/gui/libgui_aidl_static/android_x86_x86_64_static_afdo-libgui_lto-thin/gen/aidl/android/gui/ISurfaceComposer.cpp
./native/libs/gui/libgui_aidl_static/android_vendor.34_x86_64_static_afdo-libgui_lto-thin/gen/aidl/android/gui/ISurfaceComposer.cpp
./native/libs/gui/libgui_aidl_static/android_vendor.34_x86_x86_64_static_afdo-libgui_lto-thin/gen/aidl/android/gui/ISurfaceComposer.cpp
./native/libs/gui/libgui_aidl_static/android_x86_64_static_afdo-libgui_lto-thin/gen/aidl/android/gui/ISurfaceComposer.cpp
./native/libs/gui/libgui_aidl_static/android_x86_64_static/gen/aidl/android/gui/ISurfaceComposer.cpp
./native/libs/gui/libgui_aidl_static/android_x86_x86_64_static/gen/aidl/android/gui/ISurfaceComposer.cpp
./native/libs/gui/libgui_aidl_static/android_x86_64_static_afdo-surfaceflinger_lto-thin/gen/aidl/android/gui/ISurfaceComposer.cpp
./native/libs/gui/libgui_aidl_static/android_vendor.34_x86_64_static/gen/aidl/android/gui/ISurfaceComposer.cpp

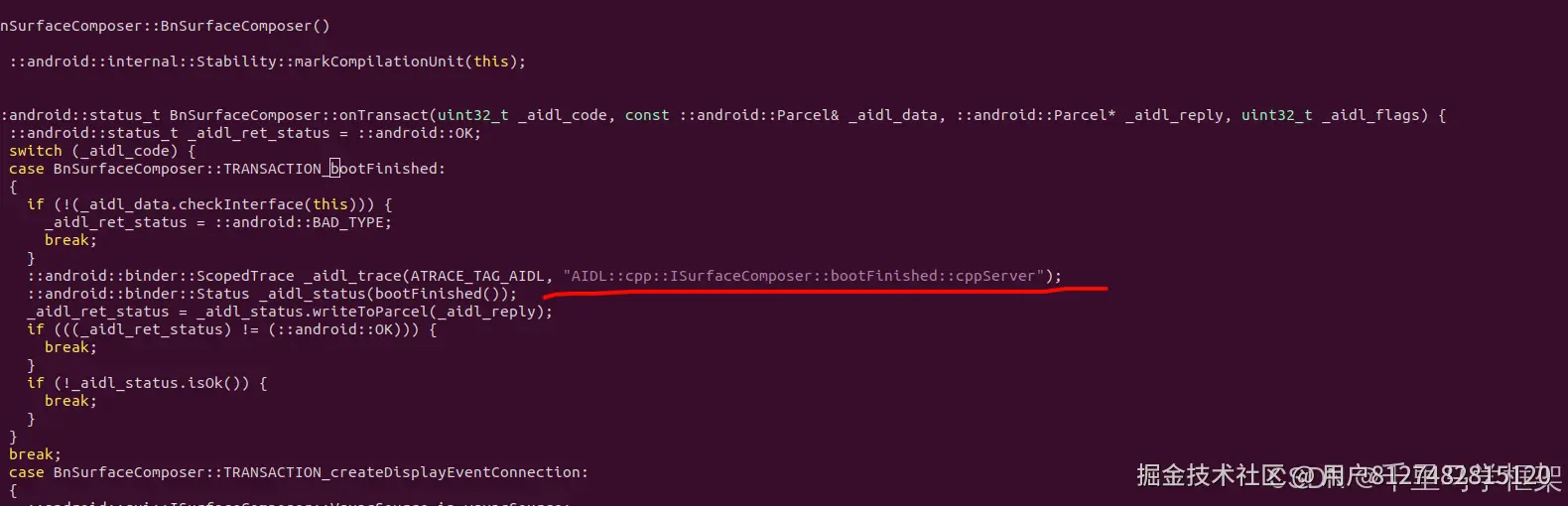

test@test:~/disk2/aosp14/out/soong/.intermediates/frameworks$ vi ./native/libs/gui/libgui_aidl_static/android_x86_64_static/gen/aidl/android/gui/ISurfaceComposer.cpp

总结

这里的systrace打印跨进程的方法，不是针对所有接口都有哈，一般针对aidl文件实现的接口才有，因为都是会通过aidl工具进行编译时候植入相关trace，本质上要systrace可以看到更多完整的aidl接口相关调用，需要以下两步：

1、adb shell am trace-ipc start

2、抓取perfetto时候偶带上tag为aidl
