在新房装修中规划Mesh组网和IPTV，核心在于确定主路由的位置，它决定了全屋网络的架构与布线逻辑。以下是两种主流方案的最终总结，均包含IPTV实现方案。
核心方案对比总览
| 特性维度 | 方案一：有交换机组网（性能之选） | 方案二：无交换机组网（简洁之选） |
|---|---|---|
| 架构描述 | 交换机放弱电箱，主路由放客厅 | 主路由放弱电箱，无独立交换机 |
| 网络性能 | ⭐⭐⭐⭐⭐ (全屋有线回程，无瓶颈，低延迟) | ⭐⭐⭐ (依赖主路由性能，易成瓶颈) |
| Wi-Fi覆盖 | 优 (主路由位于房屋中心客厅) | 可能偏弱 (主路由位于角落弱电箱) |
| IPTV融合 | 灵活稳定 (可独立布线或VLAN复用) | 依赖路由功能 (需支持IPTV透传) |
| 布线复杂度 | 较高 (客厅需多线) | 极低 (点对点直达) |
| 扩展性 | 极强 (交换机轻松扩展端口) | 受限 (受主路由LAN口数量限制) |
| 推荐指数 | ⭐⭐⭐⭐⭐ (强烈推荐) | ⭐⭐⭐ (备用选择) |

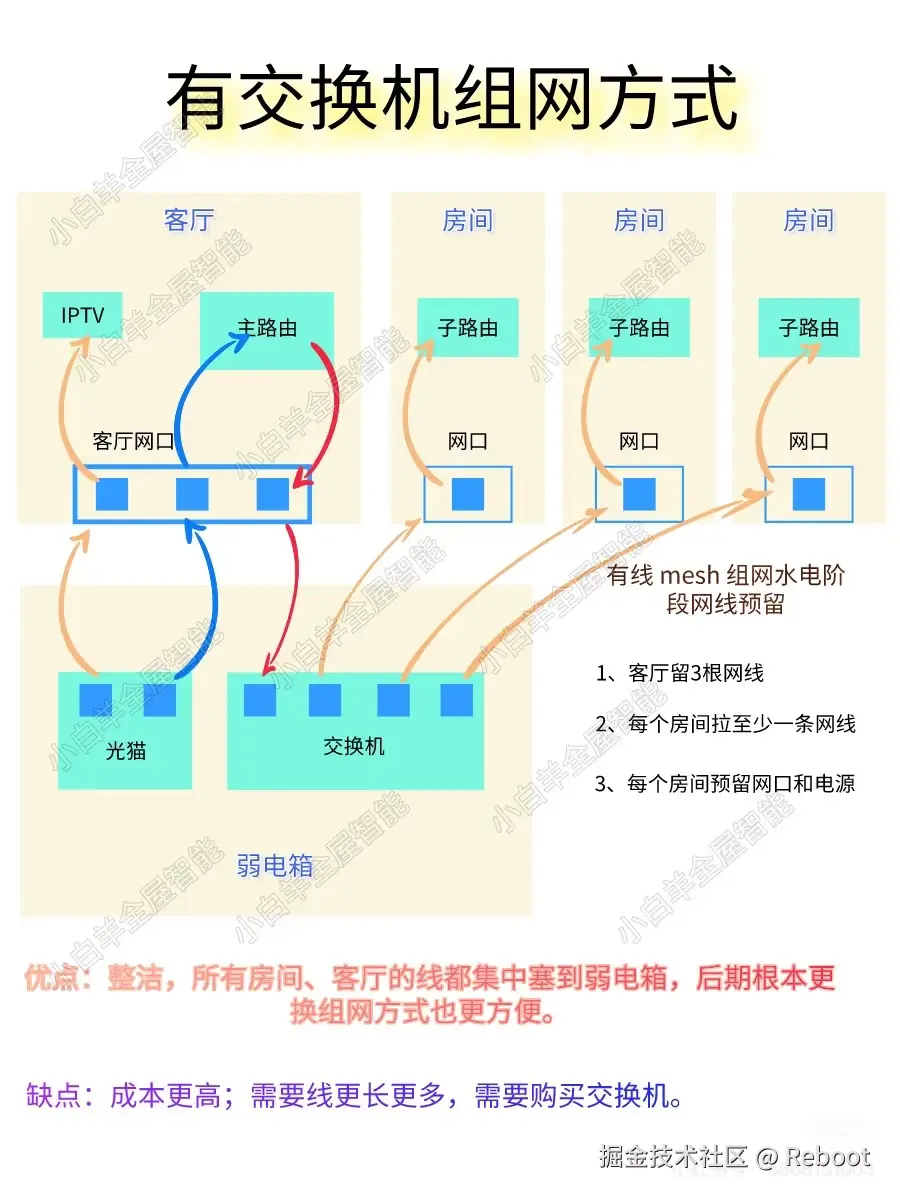

方案一：有交换机组网（主路由在客厅，交换机在弱电箱）
这是实现全屋有线回程Mesh和IPTV独立传输的最佳方案，能保证十年不落伍。
布线核心（务必执行）
-
客厅电视墙 → 弱电箱：预埋至少3根网线。
- 线1（WAN） ：连接光猫上网口 ↔ 主路由WAN口。
- 线2（LAN回程） ：连接主路由LAN口 ↔ 弱电箱交换机。
- 线3（IPTV专用） ：连接光猫IPTV口 ↔ 客厅电视柜的IPTV机顶盒。这是最稳妥的方案。
-
各房间点位：每个房间（床头/书桌）、天花板AP位各布1根网线，所有末端汇聚到弱电箱，接入交换机。
-
弱电箱：准备大号箱体，预留足够电源插座，放置光猫和千兆交换机。
IPTV实现方式（按布线选择）
- 理想情况（有3根线） ：IPTV使用独立的第3根线，与网络完全物理隔离，最稳定。
- 妥协情况（仅2根线） ：需通过VLAN单线复用技术，将1根网线同时传输网络和IPTV信号。这需要购买2台支持VLAN的网管型交换机（分别放在弱电箱和客厅），并进行专业设置。
方案二：无交换机组网（主路由在弱电箱）
此方案布线简单，适合网络需求基础、户型较小的家庭，但需在性能和功能上做出妥协。
布线核心
- 所有点位直达弱电箱：客厅、每个房间、电视墙的每一根网线，都必须直接拉回弱电箱，连接至主路由的LAN口。
- 客厅电视墙：至少1根网线回弱电箱，同时承担给客厅子路由的网络信号和给IPTV机顶盒的直播信号。
- 弱电箱：需足够大且散热良好，容纳光猫和主路由。
IPTV实现方式
- 必要条件：主路由必须支持IPTV功能（在设置中通常称为“IPTV透传”、“VLAN绑定”或“业务设置”）。
- 原理：在路由器后台，将连接客厅的那条网线对应的LAN口，与光猫的IPTV业务VLAN绑定。这样，直播流就能穿透路由器直达客厅的机顶盒。
给您的最终行动清单与建议
-
首选方案一：只要条件允许，务必采用 “主路由放客厅，交换机放弱电箱” 的方案。这是为未来智能家居、高速NAS、8K视频流打造的基础。
-
施工死命令：
- 网线规格：全部使用六类（CAT6）或超六类网线。
- 关键管道：弱电箱到客厅电视墙的穿线管，必须足够粗，预埋3根网线，并留一根牵引线。
- 弱电箱：选择大型号（建议400x300mm以上），预埋至少3个电源插座。
-
设备选购提示：
- 若采用方案一且只有2根线，需购买网管型交换机。
- 若采用方案二，选购路由器时必须确认其支持您所用运营商（电信、联通、移动）的IPTV透传功能。
-
终极原则：在装修阶段，多布一根合格网线的成本几乎可以忽略，但却是对未来最好的投资。 预埋充足的网线，您将始终掌握网络升级的主动权。
按照此总结规划布线，您将一次性构建一个覆盖完美、性能强劲且兼顾高清电视直播的家庭网络骨架。
