React Native inspector 技术详解

前端鳄鱼崽
39 阅读5分钟

背景

Mobile 日常维护遇到大部分页面组件无法快速定位到准确位置，经常需要花 1~2 分钟识别页面关键字，全局搜索定位组件，这样的方式实在是太原始了，急需一个 click-to-component 的工具提升效率

调研

研发现市面上并没有可参考的资料，只有闭源的 Radon-ide 提供了 click-to-component 功能

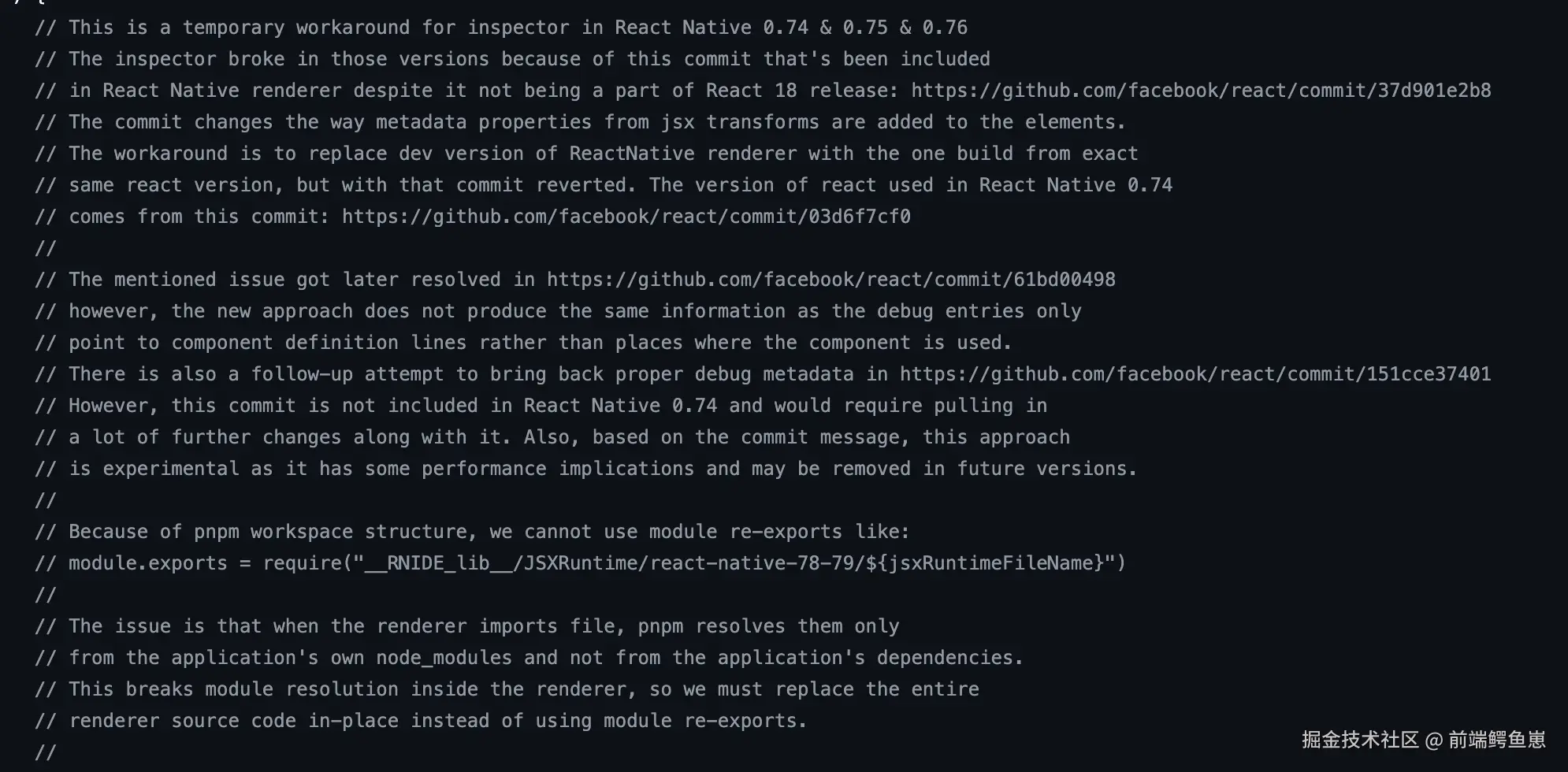

Radon-ide 的实现方案

  1. 手动替换 Dev 下的 react 编译器版本，让其回到留有 Fiber debug source 的版本，其管理的范围在 react 18 之后的版本

  1. 实现方法：

    1. 创建自定义的 react babel transform，将可用版本的 babel_transform.js 拷贝到本地

    2. 将自定义的 react babel transform 在开发模式下转为用指定版本的 babel_transform.js

    3. 优点：

      1. 可直接使用现成的 Fiber debug source 去获得组件跳转所需的数据

    4. 缺点：

      1. 开发与生产两个版本的 transform 可能会引发未知问题

      2. Transform 版本与 react-native 版本不一致埋下隐患

系统设计

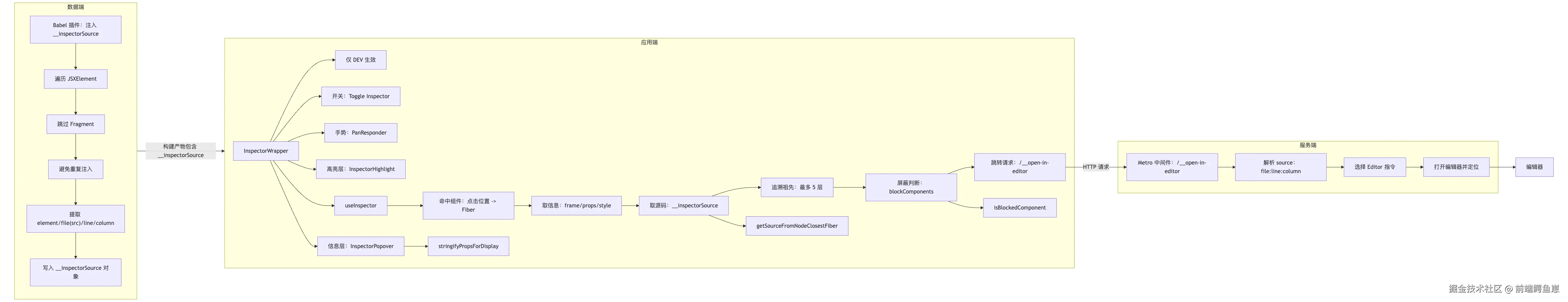

mermaid-1102026 12254 PM.png

  • 数据端

    • 自定义 Inspector babel 插件

      • 核心能力：遍历 JSXElement 节点，自动注入源码定位属性

      • 关键逻辑：

        • 跳过 Fragment 元素（不支持自定义属性）
        • 避免重复注入 __inspectorSource 属性
        • 提取元素名、文件路径（保留 src/ 路径）、行号、列号
        • 组装属性值为包含 file/line/column/element 的对象

  • 应用端

    • 封装 Inspector 核心组件

      • InspectorWrapper 组件（核心容器）

        • 仅在 DEV 环境生效，生产环境直接返回子组件
        • 添加「Toggle Inspector」开发菜单，控制调试开关
        • 包裹业务组件，绑定手势响应器（PanResponder）
        • 渲染高亮层（InspectorHighlight）和弹窗层（InspectorPopover）

      • useInspector 核心 Hook

        • 手势处理：监听点击/触摸事件，定位点击位置的组件

        • 组件信息获取：

          • 调用 RN 底层 API 获取组件帧信息、props、style
          • 提取 __inspectorSource 源码定位信息
          • 收集最多 5 层祖先组件的源码信息

        • 编辑器跳转：

          • 判断组件是否在屏蔽列表（blockComponents）
          • 向服务端发送 __open-in-editor 请求
          • 屏蔽组件则尝试跳转祖先组件源码

        • 辅助函数：

          • getSourceFromNodeClosestFiber：从 Fiber 节点提取源码信息
          • isBlockedComponent：判断组件是否需要屏蔽

      • 辅助组件/工具

        • InspectorHighlight：渲染组件选中高亮框
        • InspectorPopover：展示组件尺寸、props、style、源码信息
        • stringifyPropsForDisplay：格式化 props/style 用于展示

  • 服务端

    • Metro 中间件服务

      • 开启 Inspector 中间件，监听 /__open-in-editor 请求

      • 接收应用端传递的 source 数据（file:line:column 格式）

      • 执行指定 Editor 指令（可支持本地配置不同的 Edit ），跳转到对应代码位置

踩坑问题

  1. 应用端编写过程中，无法准确获取鼠标点击时挂载在组件上的数据

    1. 跑在模拟器上的代码并不是 React 代码，实际是 RN 转换过后的 Native 代码
    2. RN 提供的 API 无法获取点击元素的组件信息

解决方法：

  1. 通过 RN PanResponder 绑定点击获取元素的坐标
  2. 通过 RN 提供的 Inspector 方法 getInspectorDataForViewAtPoint 获取到 Node 节点
  3. 通过获取到该 Node 节点最近的 Fiber 实例来获取到挂载的 Props 数据
  1. 点击后跳转的可能是 node_modules 或者 MoeText 等基础组件

解决办法：

  1. 注入数据时，将父组件向上获取 5 层并一同注入

  2. 点击组件后处理，如果被点击识别到的是“干扰”组件则替换为使用父组件中寻找首个最近的“有效”组件进行跳转，大大提高了跳转到期望组件的概率

核心难点总结

  1. 缺少可参考实现，方案需要从零探索验证

业界几乎没有“可直接套用”的完整链路（源码注入 → 端侧命中 → 信息展示 → 打开编辑器），只能通过阅读零散资料与不断试错逐步拼出可行方案

心得：遇到无从下手的大问题，先拆成若干可验证的小问题；每一步做最小闭环验证，最终自然收敛为完整方案

  1. 端侧如何“命中”被点击的组件，并获取与可视化有效信息

难点不只是拿到点击坐标，而是把坐标映射到具体组件区域，并进一步提取到该组件携带的源码定位、props/style、尺寸位置等信息，最后以高亮框与信息面板形式呈现

心得：先定义目标体验（点哪、亮哪、显示什么），再围绕体验拆解链路，做一组递进 Demo 验证关键环节，逐步组合成稳定方案

  1. 精准跳转到“目标业务组件”，避免落到无效组件

实际点击往往会命中大量包装层/容器层/框架组件（例如 View、Text、Touchable 等），即便拿到 Fiber 也可能定位到“不可读、不可改、无意义”的源码位置

需要设计屏蔽策略与回溯策略（如 blockComponents + 祖先向上查找），确保最终跳转落在最有价值的业务组件上

  1. 服务端承接跳转请求，并驱动本地编辑器准确定位

应用端发起打开请求后，服务端需要正确解析 source（file/line/column），兼容不同编辑器的打开方式与参数差异，并保证在本地环境可用、稳定、可配置
