前言

本文的React代码版本为18.2.0

可调试的代码仓库为：GitHub - yyyao-hh/react-debug at master-pure

从React16开始，引入了Fiber架构。它彻底重构了React的调和机制，将不可中断的递归遍历，革新为可暂停、可恢复的链表遍历。这一根本性变革为React带来了时间切片、并发模式等能力，使其从“同步渲染”迈入了“异步渲染”的新纪元。本文将揭示这场革命的内核原理。

为什么使用 Fiber 架构？

React 核心思想

作为一个构建用户界面的JavaScript库，React的核心思想可以概括为：

内存中维护一颗虚拟DOM树，数据变化时自动更新虚拟DOM，然后通过Diff算法对比新旧虚拟DOM树，找出变化的部分并批量更新到真实DOM 。在React16之前，这个过程被分为两个阶段：调和阶段（Reconciler）和渲染阶段（Renderer ）。

旧架构的不足

React16之前，在调和阶段（Reconciler）使用递归方式同步遍历虚拟DOM树，对比每个组件以确定需要更新的部分。这个过程React团队称为Stack Reconciler，因为它依赖于JavaScript内置的调用栈。这种递归模型虽然直观，但有一个致命缺陷：一旦开始就无法中断。如果组件树层级很深，递归调用会长时间占用JavaScript主线程，导致用户交互、动画等任务无法及时响应，造成页面卡顿。

浏览器渲染机制

要理解为什么长时间占用JavaScript线程会导致卡顿，我们需要了解浏览器的渲染机制。页面是一帧一帧绘制出来的，一般浏览器的刷新频率为60hz，即每秒绘制的60帧（FPS），这意味着每一帧只有约16.7ms的时间来执行所有任务。

在一帧之内，浏览器需要完成多个步骤：处理用户交互、JavaScript解析执行、requestAnimationFrame调用、布局、绘制等。如果JavaScript执行时间过长，超过了16ms，就会延迟后续的布局和绘制，导致帧率下降，用户自然会感觉到卡顿。

Fiber 的解决方案

为了解决Stack Reconciler的瓶颈，React团队从16 年开始重构协调算法，最终在React16中引入了Fiber Reconciler架构。

Fiber架构是用于实现虚拟DOM和组件协调的新的架构。核心理念是将渲染任务拆分为多个小的工作单元，而不是一次性同步处理整个组件树。旨在优化渲染过程、实现异步渲染，并提高应用的性能和用户体验。

Fiber架构通过实现以下目标来解决性能问题：

  • 暂停工作，稍后再回来：可以中断渲染过程处理高优先级任务
  • 为不同类型的工作分配优先级：确保用户交互和动画优先执行
  • 复用以前完成的工作：提高渲染效率
  • 如果不再需要，则中止工作：避免不必要的渲染

这种增量渲染的方式使得React能够在时间分片中处理更新，充分利用浏览器的空闲期执行任务，从而避免阻塞关键的用户交互。

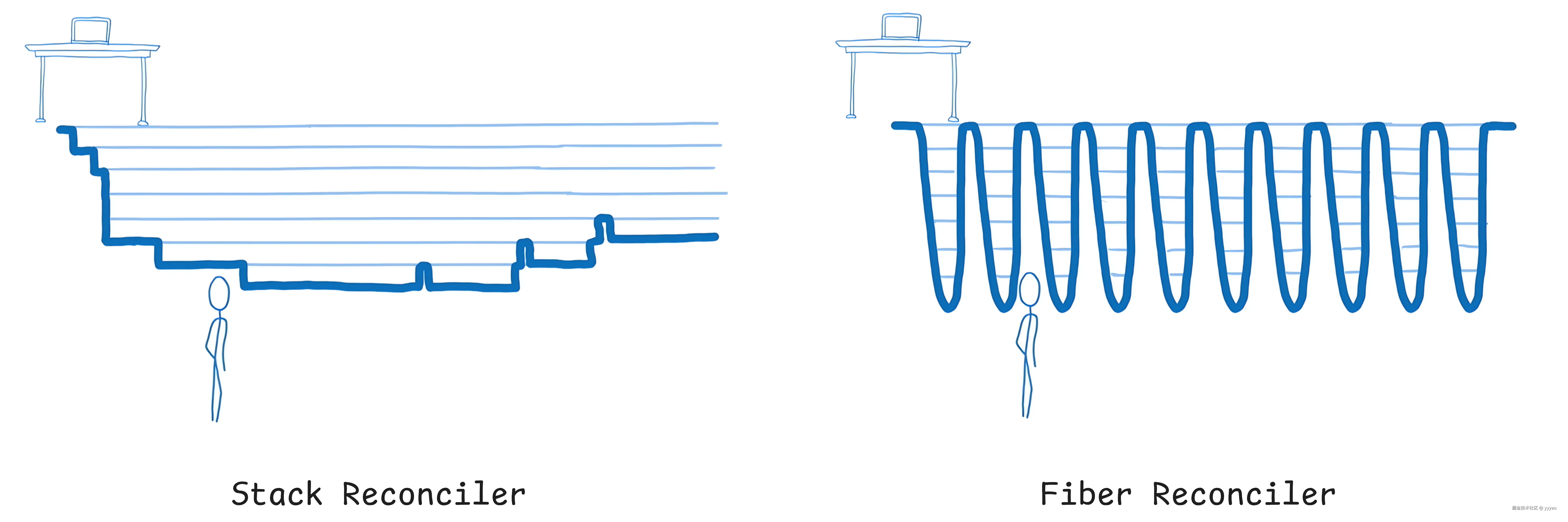

React官方以漫画的方式形象的展示了两种架构运行区别。来源：Fiber Reconciler

Fiber 架构深度剖析

什么是 Fiber

Fiber可以从两个互补的角度来理解：执行单元和数据结构。

  • 作为一个执行单元，Fiber代表一个可以拆分的工作块。React将整个视图的更新过程分解为多个小的Fiber任务，每个任务通常只处理一个组件。与一次性完成整个更新不同，Fiber使React能够将工作分成小块，在浏览器空闲时执行它们。
  • 作为一种数据结构，Fiber是一个JavaScript对象，它由对应的React Element生成，包含了组件的详细信息及其输入和输出。从代码层面看，每个Fiber节点对应一个React元素，存储了组件的类型、状态、副作用等信息。

下面是Fiber节点的核心属性结构：

/* src/react/packages/react-reconciler/src/ReactFiber.old.js */

export type Fiber = {|

  /* ************ 实例的静态属性 ************ */

  tag: WorkTag,       // 节点类型
  key: null | string, // 用于协调算法的唯一标识
  elementType: any,   // 原始元素类型 (函数/类本身)
  type: any,          // 解析后的元素类型 (可能被babel处理过)
  stateNode: any,     // 关联的真实实例 (DOM节点/类组件实例)

  /* ************ Fiber 链表结构 ************ */

  return: Fiber | null,  // 指向父节点
  child: Fiber | null,   // 指向第一个子节点
  sibling: Fiber | null, // 指向兄弟节点
  index: number,         // 在子节点中的索引

  ref:
    | null
    | (((handle: mixed) => void) & {_stringRef: ?string, ...})
    | RefObject,

  /* ************ 属性 & 状态 ************ */

  pendingProps: any,
  memoizedProps: any,
  updateQueue: mixed,
  memoizedState: any,
  dependencies: Dependencies | null,

  mode: TypeOfMode,

  /* ************ 副作用与更新标记 ************ */

  flags: Flags,
  subtreeFlags: Flags,
  deletions: Array<Fiber> | null,

  nextEffect: Fiber | null,

  firstEffect: Fiber | null,
  lastEffect: Fiber | null,

  /* ************ 调度优先级 ************ */
  lanes: Lanes,
  childLanes: Lanes,

  /* ************ 双缓冲机制 ************ */
  alternate: Fiber | null,
|};

协调机制

Fiber架构最核心的改变之一是用链表遍历替代了递归遍历。传统的递归遍历依赖于JavaScript的调用栈，而Fiber实现了自己的堆栈帧管理，通过child、sibling和return三个指针构建了一个树形链表结构。

return: Fiber | null,   // 指向父节点
child: Fiber | null,    // 指向第一个子节点
sibling: Fiber | null,  // 指向兄弟节点
index: number,          // 在兄弟节点中的位。

如果当前的App组件如下：

function App() {
  return (
    <div>
      Study
      <span>React</span>
    </div>
  );
}

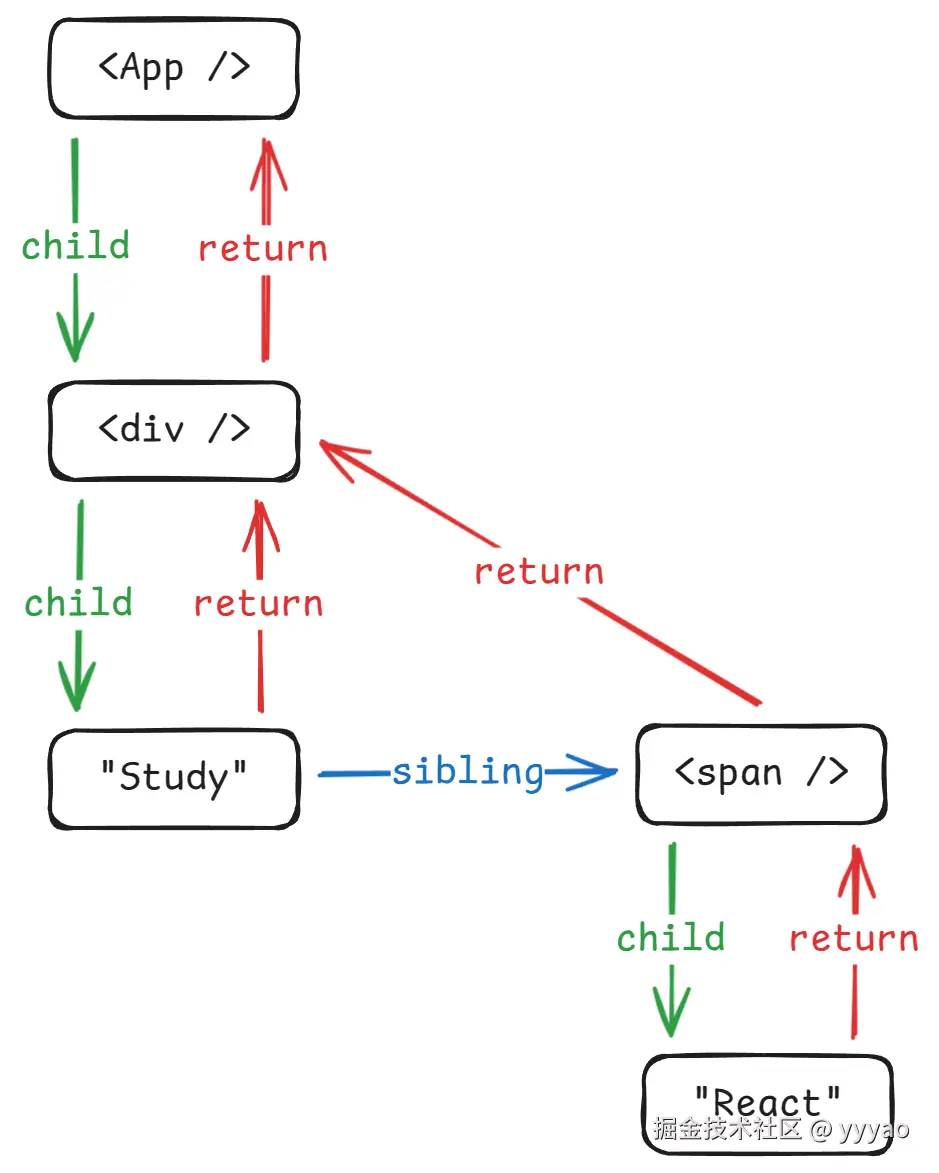

则对应的Fiber结构如下图：每个节点只保存它的第一个子节点，其他子节点通过sibling指针单向存储，所有子节点都会通过return指针指向父节点。


这种链表结构使得React可以手动控制遍历过程，而不依赖于JavaScript的调用栈。遍历算法基于深度优先原则，但不再是递归实现。具体遍历相关的内容，将在下一节详细展开。

双缓存技术

Fiber架构采用双缓存技术，在内存中维护着两棵Fiber树：current tree和workInProgress tree。

  • current tree：当前屏幕上显示内容对应的Fiber树
  • workInProgress tree：正在内存中构建的新的Fiber树

而应用的根节点（FiberRootNode）会通过current指针完成current tree的切换。

当开始一次更新时，React会从current树的根节点开始，为每个节点创建一个alternate（替代）节点，这些alternate节点就构成了workInProgress树。如果节点没有更新，React会复用previous fiber（前一个fiber）来最小化工作量。

初始化阶段 mount

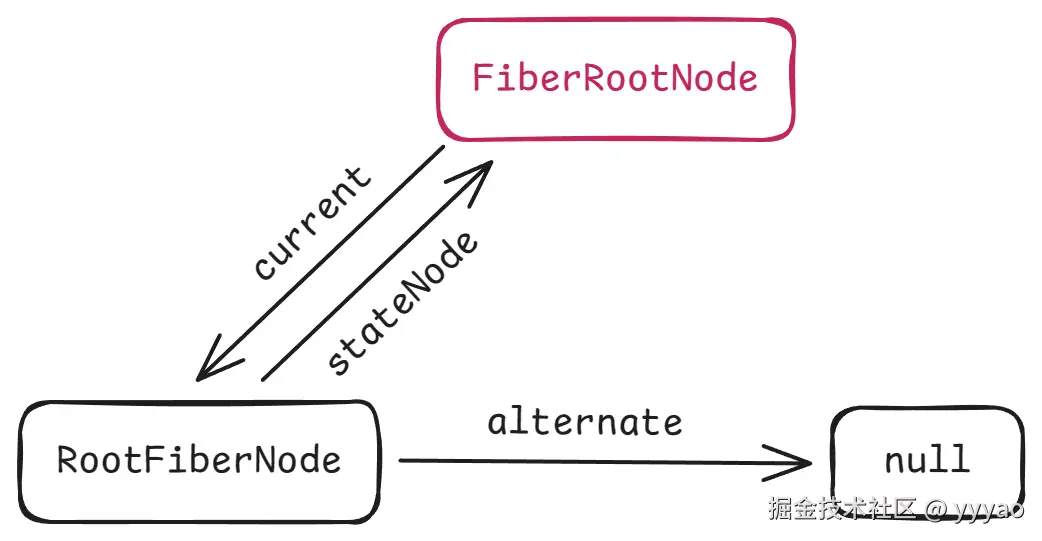

  1. 容器挂载阶段

上节讲过，首先会通过ReactDOM.createRoot创建FiberRootNode和RootFiberNode。

  • FiberRootNode：整个应用的根容器
  • RootFiberNode：Fiber树的根节点（根组件<App/>的父节点）

由于是初始化渲染，页面中没有任何DOM，所以RootFiber没有任何子节点

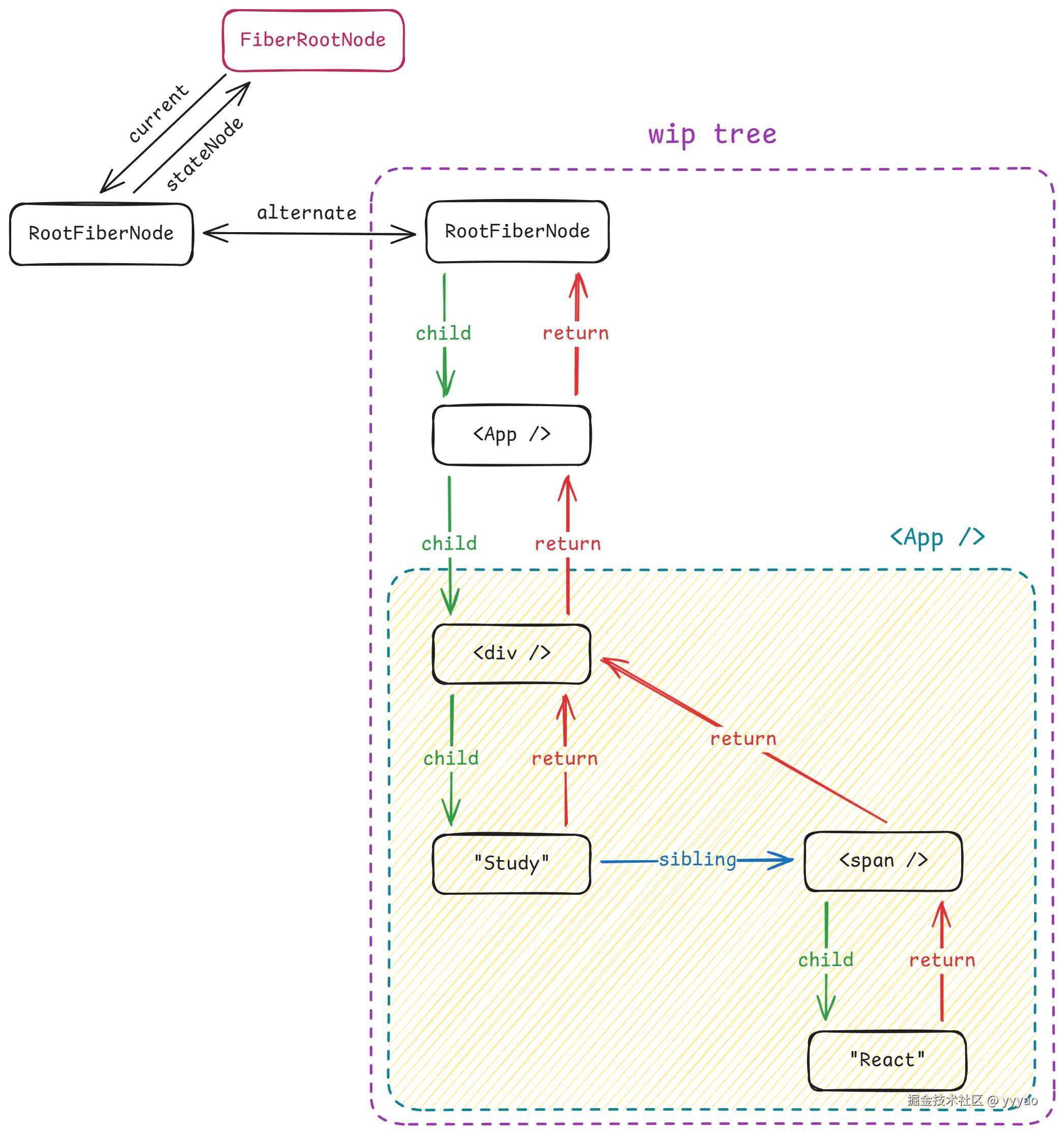

  1. Render阶段

会根据组件的React Element在内存中构建wip tree。构建时会尝试复用current tree中的Fiber节点（具体的复用过程，会在diff算法章节详细展开）。


初始化渲染时，wip tree中只有RootFiberNode存在对应的alternate节点。

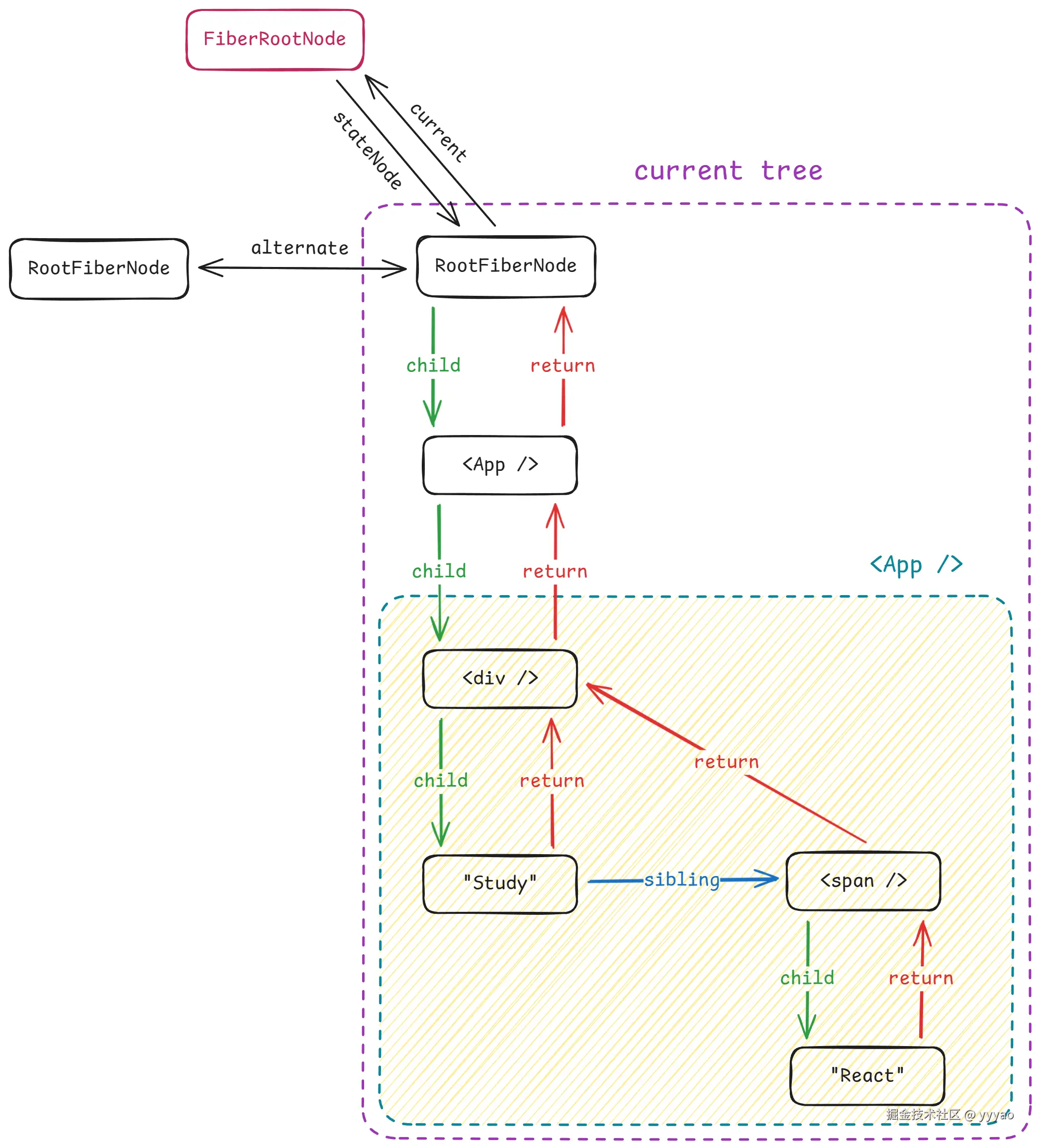

  1. Commit阶段

此时页面DOM更新为右侧tree对应的数据。current指针指向wip tree，使其变为current tree。


更新阶段 update

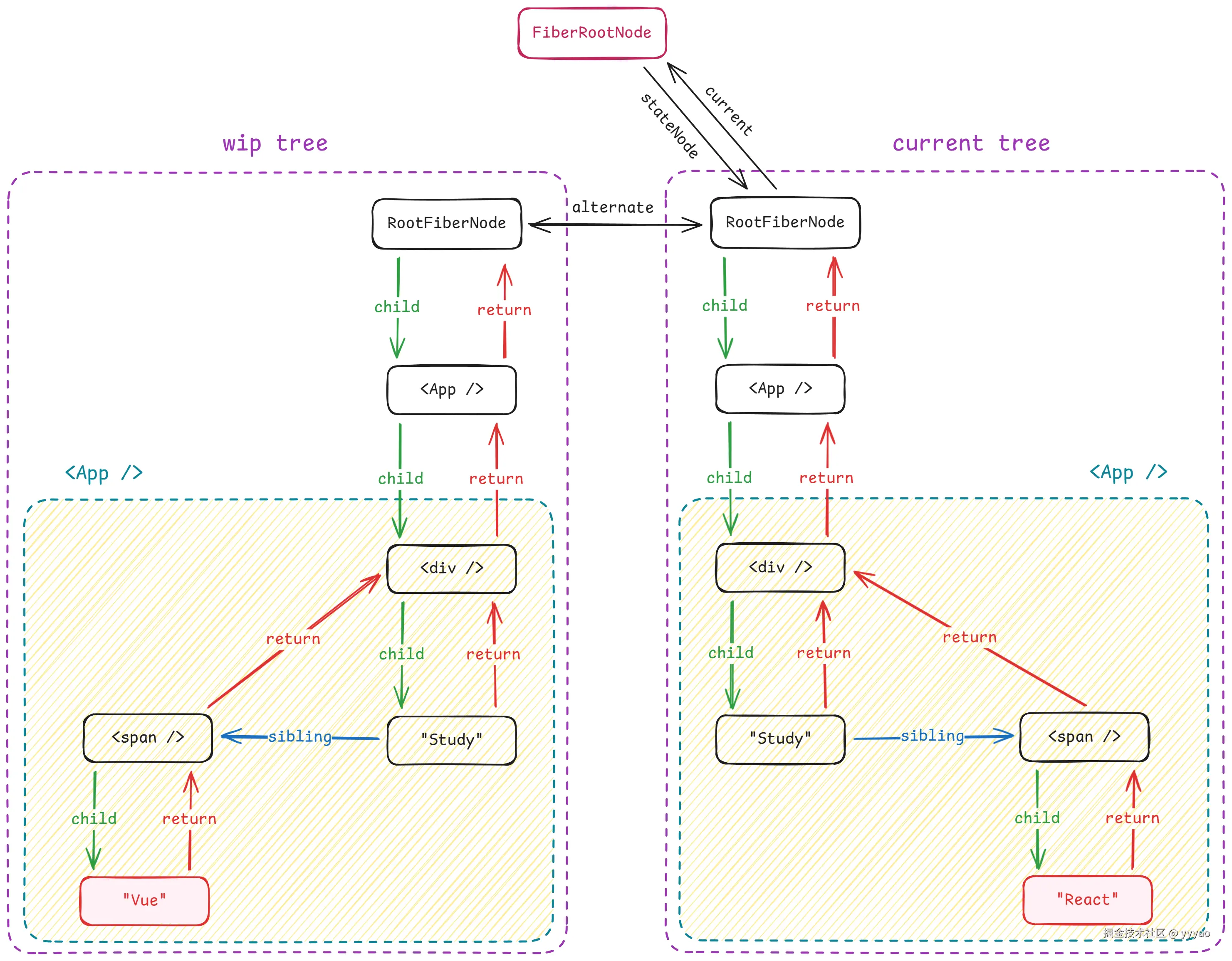

  1. 触发更新：Render阶段

构建一棵新的wip tree。

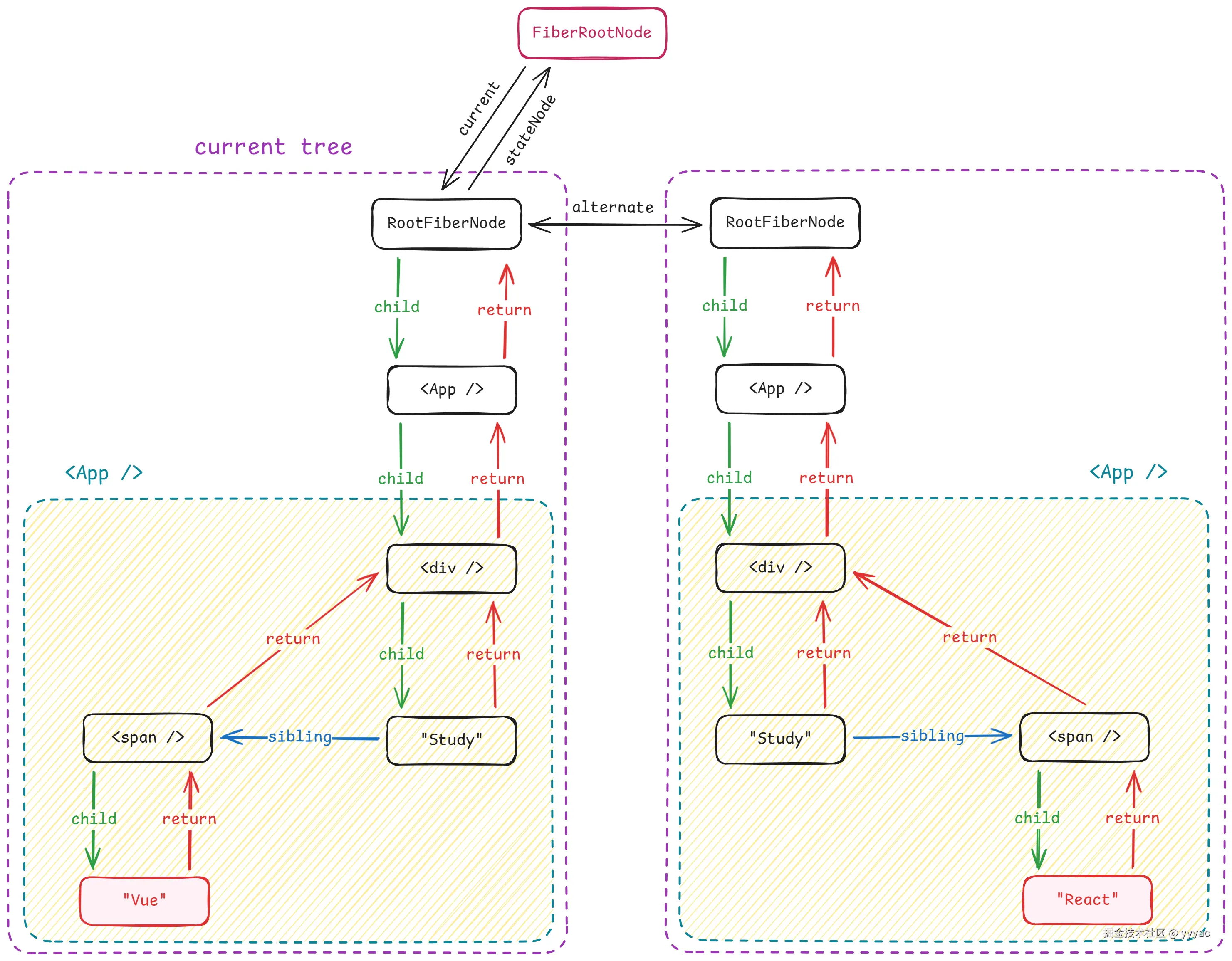

  1. 触发更新：Commit阶段

此时页面DOM更新为左侧tree对应的数据。current指针指向wip tree，使其变为current tree。


这种双缓存机制有两个主要优点：

  1. 减少内存分配：通过节点复用，减少不必要的垃圾回收
  2. 无缝切换：当workInProgress tree构建完成时，直接将它作为新的current tree，避免页面闪烁

后面再提到workInProgress多简称为wip

渲染流程

Fiber架构将渲染过程分为两个截然不同的阶段：Render阶段和Commit阶段。

Render阶段是可中断的异步过程，负责处理组件的渲染和Diff计算。这个阶段React执行以下操作：

  • 更新状态和属性
  • 调用生命周期方法（如getDerivedStateFromProps）
  • 执行渲染函数获取子元素
  • 对比新旧子元素（Diff算法）
  • 标记需要更新的副作用（effect）

由于Render阶段可能被高优先级任务中断，React使用副作用列表（effect list）来跟踪哪些节点需要更新。这是一个线性链表，包含了所有有副作用的Fiber节点，大大提高了commit阶段的效率。

Commit阶段是同步不可中断的，负责将Render阶段计算的结果应用到DOM上。这个阶段主要包括：

  • 执行DOM的增删改操作
  • 更新refs
  • 调用生命周期方法（如componentDidMount、componentDidUpdate）
  • 执行useEffect、useLayoutEffect的清理和触发函数

将这两个阶段分离确保了用户界面的稳定性：Render阶段可以多次中断和重试，但Commit阶段总是快速且同步的，确保DOM更新的一致性和原子性。

此处略做总结，实现原理都将在后续的文章中详细展开

总结

Fiber架构是React的一次重大革新，它通过重新实现协调算法，解决了大型应用场景下的性能瓶颈和用户体验问题。Fiber的核心价值可以总结为：

  1. 可中断的异步渲染：将渲染工作拆分为小任务，避免长时间阻塞主线程
  2. 基于优先级的调度：确保高优先级任务（如用户交互）快速响应
  3. 更流畅的用户体验：通过时间分片技术减少页面卡顿

下一章我们将了解Fiber树的构建过程：Render阶段
