Android Binder 原理详解及阻塞问题定位
在 Android 系统中，Binder 是一种核心的 IPC（进程间通信）机制，它在应用程序与系统服务之间扮演了桥梁的角色。Binder 的高效性和安全性使其成为 Android 系统中最重要的组件之一。本篇文章将详细解析 Binder 的原理，并介绍如何定位阻塞问题，同时结合时序图帮助读者更直观地理解。
老规矩，先上图

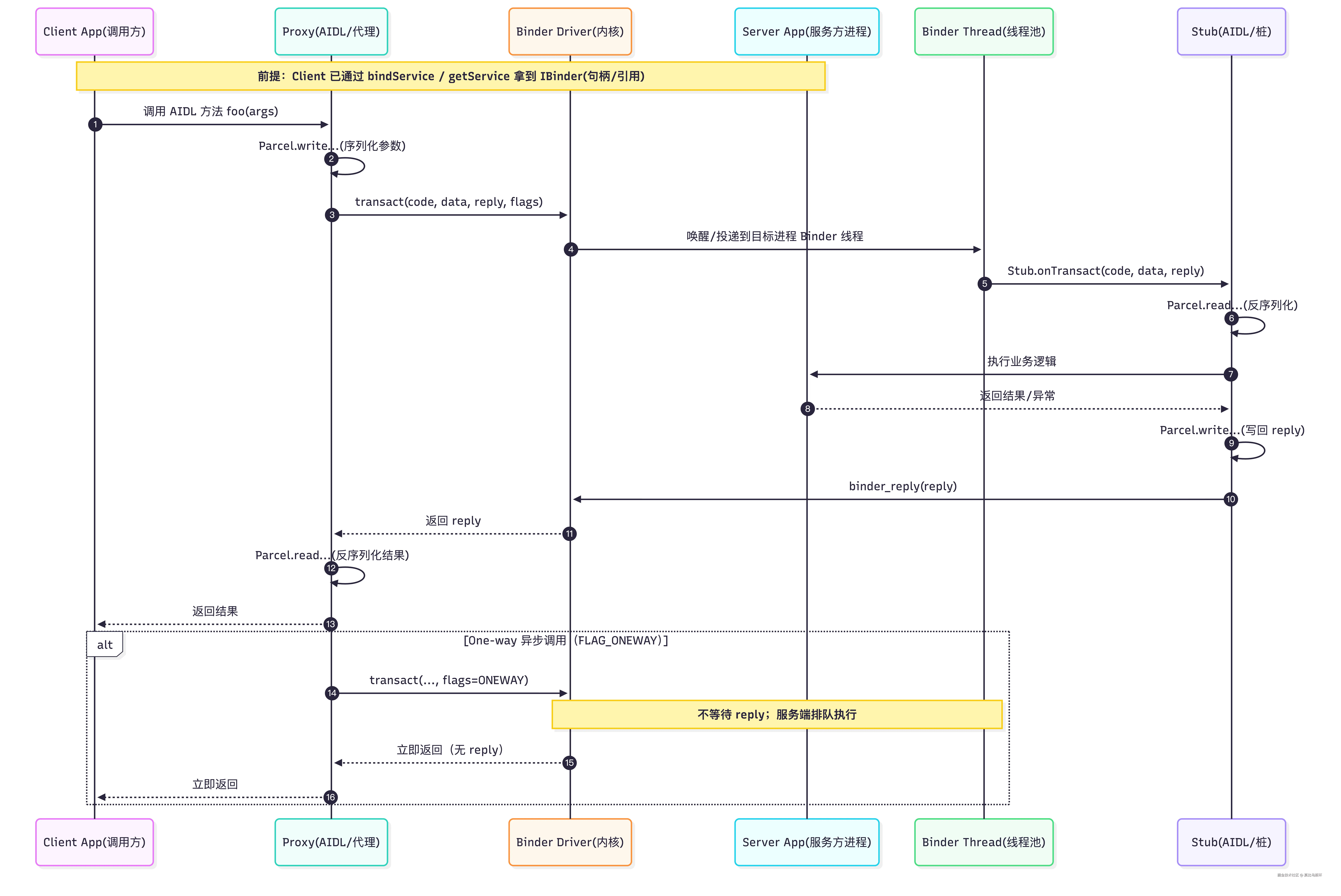

1. Binder IPC 机制本身
2. Binder IPC （跨App）
一、Binder 的基本原理
1. 什么是 Binder？
Binder 是 Android 系统独有的一种 IPC 机制，它基于 Linux 内核中的 Binder 驱动实现。与传统的 IPC 机制（如 Socket、管道等）相比，Binder 具有以下优势：
- 高效性：通过内存共享减少数据拷贝。
- 安全性：基于 UID 和 PID 的权限验证机制。
- 简化开发：提供面向对象的接口，开发者无需关心底层通信细节。
2. Binder 的架构
Binder 的架构可以分为以下几个部分：
- Server（服务端）：提供服务的一方，例如 Android 系统中的系统服务。
- Client（客户端）：请求服务的一方，例如应用程序。
- Binder 驱动：运行在内核空间，负责管理 Binder 的通信和线程调度。
- ServiceManager：Binder 的注册中心，负责管理服务实例。
下图展示了 Binder 的基本架构：
+--------------------+ +--------------------+
| Client | | Server |
| (App Process) | | (System Service) |
+--------------------+ +--------------------+
| |
| 用户空间 |
+-------------------------------+
Binder 驱动
(内核空间)
二、Binder 的工作流程
1. 注册服务
服务端通过 ServiceManager 将服务注册到 Binder 驱动中。具体流程如下：
- 服务端通过
addService()方法将服务名称和 Binder 对象传递给ServiceManager。 ServiceManager将服务信息存储在其内部的服务表中。
2. 获取服务
客户端通过 ServiceManager 获取服务的 Binder 引用，流程如下：
- 客户端调用
getService()方法向ServiceManager请求指定名称的服务。 ServiceManager返回对应的 Binder 引用。
3. 调用服务
客户端通过 Binder 引用调用服务端的方法，流程如下：
- 客户端通过 Binder 驱动将请求发送到服务端。
- 服务端处理请求后，将结果通过 Binder 驱动返回给客户端。
下图展示了一个典型的调用时序图：
Client ServiceManager Server
| | |
|-------> getService() ------------>| |
| |-------> 查找服务 ---------------->|
| |<------- 返回 Binder 引用 --------|
|<------- 返回 Binder 引用 ---------| |
|-------> 调用远程方法 ------------->|-------> 转发请求 ---------------->|
| |<------- 返回结果 ----------------|
|<------- 返回结果 -----------------| |
三、Binder 阻塞问题定位
在实际开发中，Binder 通信可能会出现阻塞问题，导致应用卡顿甚至崩溃。以下是常见的阻塞场景及其定位方法：
1. 常见阻塞场景
- 服务端处理耗时任务：如果服务端在处理请求时执行了耗时操作（如网络请求、复杂计算等），客户端可能因等待结果而阻塞。
- Binder 线程池耗尽：每个进程的 Binder 线程池大小是有限的（通常为 16 个线程）。如果线程池被占满，新的请求将被阻塞。
2. 定位方法
（1）日志分析
通过 Android 的日志工具（如 Logcat）检查是否有相关的超时或错误信息。例如，常见的 ANR（Application Not Responding）日志中会标明导致阻塞的方法调用堆栈。
（2）Systrace 分析
使用 Systrace 工具捕获系统运行时的性能数据，分析线程的执行情况，找出阻塞点。例如，可以观察是否有线程长时间处于等待状态。
（3）Binder 状态文件
在 Android 系统中，可以通过以下命令查看 Binder 的运行状态：
cat /proc/binder/stats
cat /proc/binder/proc
这些文件包含了当前进程的 Binder 使用情况，包括线程池状态、事务数量等信息。如果线程池已满，可以从中找到线索。
四、解决阻塞问题的方法
1. 优化服务端代码
- 避免在主线程中执行耗时操作，将任务分发到工作线程处理。
- 使用异步方法返回结果，例如通过回调或 Future。
2. 调整线程池大小
如果确实需要处理大量并发请求，可以适当增加 Binder 线程池的大小。在 /proc/sys/fs/binder/max_threads 中修改线程池上限，但需要注意避免过度消耗系统资源。
3. 使用双进程模型
对于一些高并发场景，可以将服务拆分为多个独立进程，通过多进程分担负载。
五、Binder在Android系统中的应用场景
Binder几乎贯穿于Android系统的各个模块，其应用场景包括但不限于以下几个方面：
5.1 系统服务
Android系统中的大部分核心服务（如ActivityManagerService、WindowManagerService、PackageManagerService等）都通过Binder进行通信。这些服务运行在System Server进程中，为应用提供各种系统功能。
5.2 AIDL（Android Interface Definition Language）
AIDL是基于Binder的一种接口定义方式，开发者可以通过AIDL实现跨进程调用。例如，音乐播放服务可以通过AIDL提供播放、暂停等功能供其他应用调用。
5.3 ContentProvider
ContentProvider是Android提供的一种数据共享机制，其底层也是基于Binder实现的。通过ContentProvider，不同应用可以安全地共享数据。
5.4 HAL（Hardware Abstraction Layer）
Android硬件抽象层通过HIDL或AIDL与硬件驱动交互，其底层同样依赖于Binder机制。
5.5 应用间通信
除了系统服务和硬件抽象层外，应用之间的数据传递（如Intent、Messenger等）也依赖于Binder实现。
六、总结
Binder 是 Android 系统中高效、安全的 IPC 机制，其核心原理和工作流程相对复杂，但通过结合架构图和时序图可以更直观地理解。在实际开发中，Binder 阻塞问题是一个常见但可以解决的问题，通过日志分析、Systrace 和 Binder 状态文件等方法，可以快速定位问题并采取优化措施。
希望本文能帮助读者深入理解 Android Binder 的原理，并掌握定位和解决阻塞问题的方法。在实际开发中，合理使用 Binder，将显著提升应用性能和用户体验。
