全景拼接系统：基于瑞芯微平台的实时360°全景监控解决方案

Luck小吕
99 阅读15分钟

在智慧城市、安防监控、智能交通等领域，传统的单摄像头监控系统往往存在视野盲区，无法实现全方位无死角的监控覆盖。随着多摄像头拼接技术的成熟，全景拼接系统应运而生，通过融合多路摄像头视频流，实现360°全景监控，为各行业提供更全面、更智能的视觉解决方案。

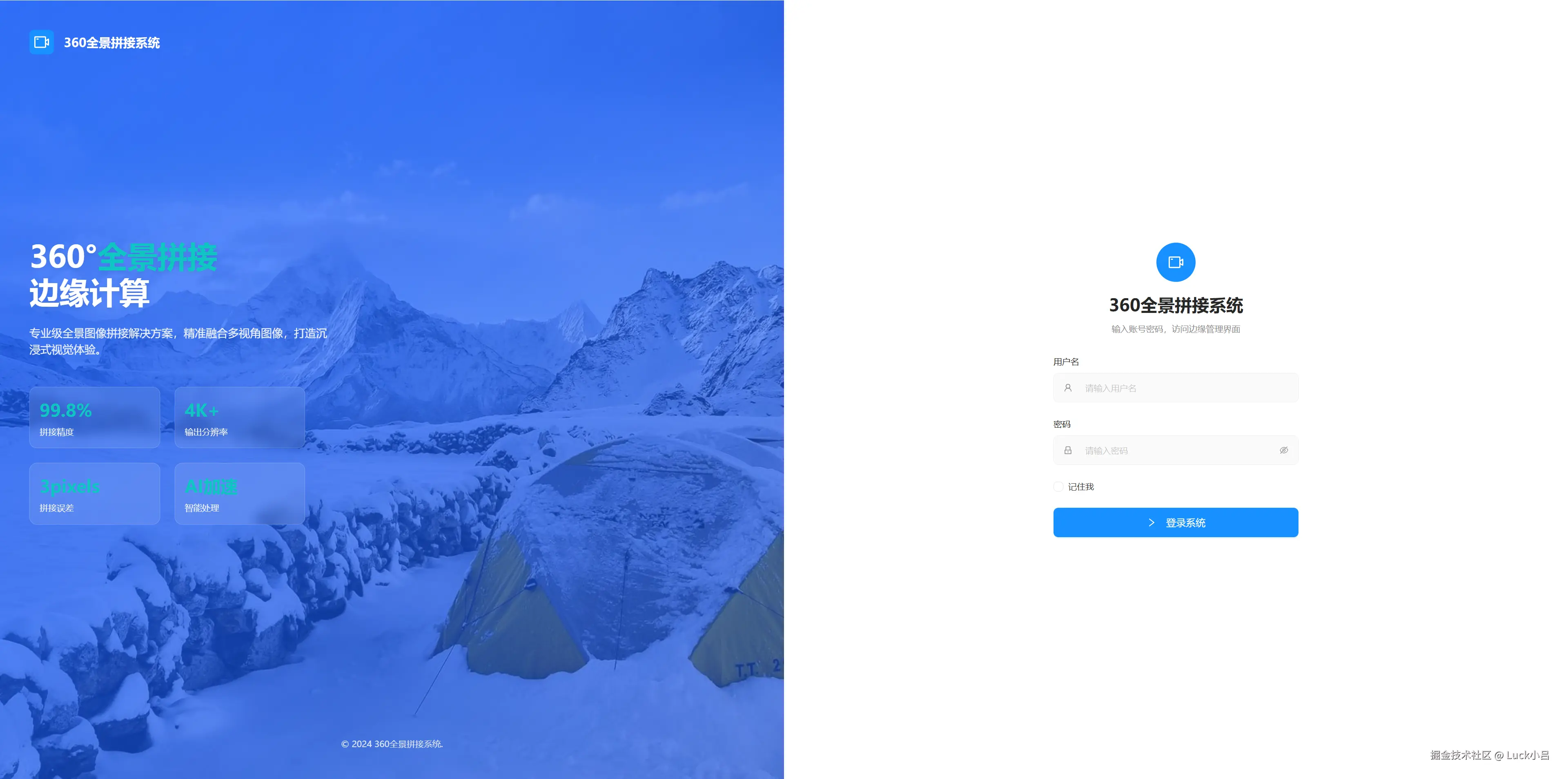

本文介绍一款基于瑞芯微（Rockchip）平台的企业级全景拼接系统，该系统采用三层分离架构设计，支持硬件加速的实时拼接处理，具备高精度、低延迟、易部署等特点。系统支持RV1126B平台4路相机拼接和RK3588/RK3576平台8路相机拼接，可灵活适配不同应用场景需求。 登陆界面.png

项目概述

产品定位

全景拼接系统是一款专业级全景图像拼接解决方案，通过精准融合多路摄像头视频流，实现高精度、低延迟的360°全景监控。系统采用企业级架构设计，支持硬件加速处理，提供完整的Web管理界面和丰富的API接口，适用于智慧园区、交通枢纽、商业中心、工业厂区等多种应用场景。

技术栈

系统采用三层分离架构，各层职责清晰，便于维护和扩展：

前端展示层：

  • Vue.js 3.3.4 - 现代化前端框架
  • Ant Design Vue 4.0.0 - 企业级UI组件库
  • Vue Router 4.2.4 - 路由管理
  • Pinia 2.1.6 - 状态管理
  • ECharts 5.4.3 - 数据可视化
  • WebSocket - 实时通信

后端服务层：

  • Go 1.23 - 高性能后端语言
  • Gin 1.10.1 - 轻量级Web框架
  • GORM 1.30.0 - ORM框架
  • SQLite - 轻量级数据库
  • Redis v8 - 消息中间件
  • JWT v5 - 身份认证
  • ZLMediaKit - 流媒体服务

核心处理层：

  • C++17 - 高性能核心处理
  • Rockchip SDK - 硬件SDK
  • MPP (Media Process Platform) - 媒体处理平台
  • RGA (Raster Graphic Acceleration) - 2D图形加速
  • AVS SDK - 全景拼接SDK
  • FreeType - 字体渲染引擎

硬件平台支持

系统针对不同硬件平台进行了优化，支持灵活的相机路数配置：

硬件平台支持路数应用场景
RV1126B4路相机拼接中小型监控场景，如小型园区、店铺监控
RK3588/RK35768路相机拼接大型监控场景，如交通枢纽、大型园区

RV1126B平台特性：

  • 低功耗设计，适合长时间运行
  • 支持4路1080P视频输入
  • 硬件编码加速，降低CPU占用
  • 适用于对功耗和成本敏感的应用场景

RK3588/RK3576平台特性：

  • 强大的NPU和VPU，支持AI加速
  • 支持8路1080P或4K视频输入
  • 更高的处理性能，支持更复杂的应用场景
  • 适用于大型监控和智能分析场景

系统架构概览

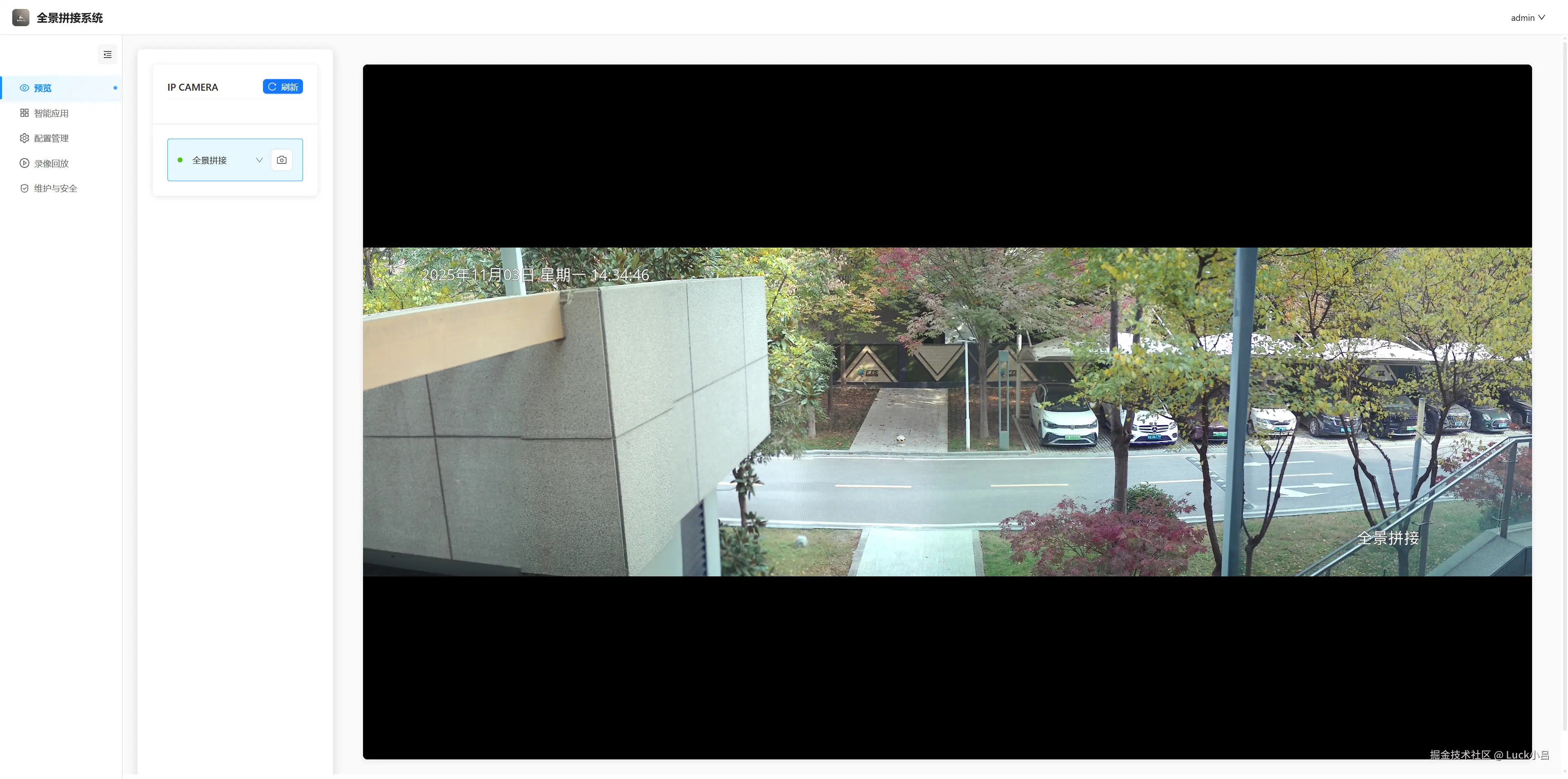

系统采用三层分离架构，前端、后端、核心处理层各司其职，通过Redis消息中心进行通信，实现了良好的解耦和可扩展性。 预览界面.png 系统主界面 - 4路拼接示例

核心技术架构

三层架构设计

系统采用经典的三层架构设计，每层职责明确，便于维护和扩展：

HTTP/WebSocket
Redis Pub/Sub
配置推送
状态上报
视频流
C++核心处理
AVS拼接引擎
MPP硬件加速
视频编码器
RTSP推流
Go + Gin框架
RESTful API
SQLite数据库
Redis消息中心
GB28181协议
Vue.js 3 + Ant Design Vue
WebSocket实时通信
用户界面管理
Syntax error in graphmermaid version 9.1.2

前端展示层负责用户交互和界面展示，通过WebSocket与后端保持实时通信，确保状态信息的及时更新。

后端服务层提供RESTful API服务，处理业务逻辑，管理数据持久化，并通过Redis消息中心与核心处理层通信。

核心处理层负责视频流的实时处理，包括拼接、编码、推流等核心功能，充分利用硬件加速能力。

通信机制

Redis消息中心

系统采用Redis Pub/Sub作为前后端和核心处理层之间的消息总线，实现了高效的异步通信：

  • Go → C++ ：通过 go_to_cpp:{machine_id} 频道发送配置推送、控制命令、查询请求等
  • C++ → Go：通过 cpp_to_go 频道上报状态信息、心跳数据、响应消息等

统一的消息格式确保了通信的可靠性和可扩展性：

{
  "msg_id": "UUID",
  "type": "config|control|status|heartbeat|response",
  "action": "update|query|start|stop|ack",
  "timestamp": 1234567890,
  "source": "go|cpp",
  "machine_id": "设备机器码",
  "data": {},
  "version": "3.0.0"
}

WebSocket实时通信

前端通过WebSocket与后端建立长连接，实时接收系统状态更新：

  • 连接地址：ws://设备IP:8080/api/ws
  • 消息类型：状态更新、心跳、通知等
  • 自动重连：连接断开时自动重连，确保实时性

视频处理流程

系统支持两种输入模式，灵活适配不同场景需求：

VI模式（Video Input） ：

  • 直接连接本地摄像头设备
  • 通过 /dev/video* 设备节点访问
  • 延迟极低（<50ms），适合实时性要求高的场景

RTSP模式：

  • 支持网络RTSP流输入
  • 可接入网络摄像头或NVR设备
  • 延迟较低（<200ms），灵活性高

视频处理流程如下：

sequenceDiagram
    participant Input as 视频输入源
    participant FrameSource as 帧源管理
    participant AVS as AVS拼接引擎
    participant Encoder as 编码器
    participant RTSP as RTSP推流

    Input->>FrameSource: VI/RTSP视频流
    FrameSource->>FrameSource: 帧同步处理
    FrameSource->>AVS: 多路帧输入
    AVS->>AVS: 硬件加速拼接
    AVS->>Encoder: 拼接后帧
    Encoder->>Encoder: 主辅双码流编码
    Encoder->>RTSP: H.264/H.265码流
    RTSP->>RTSP: RTSP推流服务

关键处理步骤：

  1. 帧采集：从VI设备或RTSP流中采集视频帧
  2. 帧同步：确保多路输入帧时间对齐（可选）
  3. AVS拼接：调用Rockchip AVS SDK进行硬件加速拼接
  4. 双码流编码：同时生成主码流（高清）和辅码流（低清）
  5. RTSP推流：将编码后的码流推送到RTSP服务器

数据存储方案

系统采用SQLite + Redis的混合存储方案：

SQLite数据库：

  • 存储持久化配置数据
  • 用户信息、摄像头配置、系统设置等
  • 录像计划、日志记录等
  • 轻量级、无需额外服务，适合嵌入式场景

Redis缓存：

  • 运行时配置缓存
  • 消息队列和发布订阅
  • 会话管理、状态缓存
  • 高性能、支持复杂数据结构

核心功能特性

多路相机拼接

系统支持灵活的多路相机拼接配置，根据不同硬件平台提供不同的路数支持：

RV1126B平台：

  • 支持4路相机同时拼接
  • 每路支持1080P分辨率
  • 输出分辨率可达6000×1088
  • 适合中小型监控场景

RK3588/RK3576平台：

  • 支持8路相机同时拼接
  • 每路支持1080P或4K分辨率
  • 输出分辨率可达8K
  • 适合大型监控场景

拼接精度：

  • 拼接精度可达99.8%
  • 拼接误差仅3像素
  • 支持PTGui标定文件导入

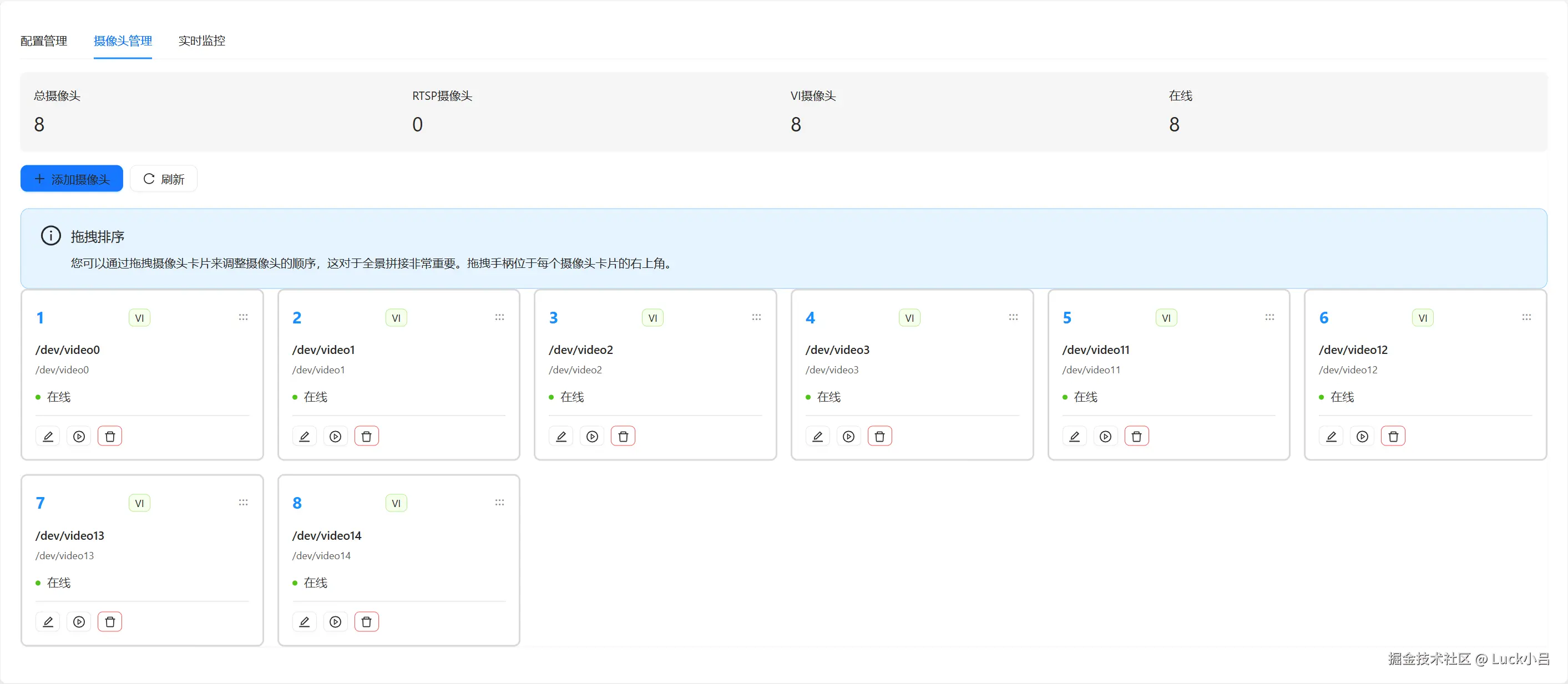

  • 自动解析拼接参数 全景配置摄像头管理页面.png 全景配置页面 - 摄像头管理和拼接参数配置

双输入模式

系统支持两种输入模式，灵活适配不同场景：

VI模式（Video Input） ：

  • 直接连接本地摄像头设备
  • 通过V4L2接口访问 /dev/video* 设备
  • 延迟极低，实时性好
  • 适合固定安装的摄像头

RTSP模式：

  • 支持网络RTSP流输入
  • 可接入网络摄像头、NVR等设备
  • 配置灵活，易于扩展
  • 适合分布式监控场景

系统支持两种模式的动态切换，无需重启即可切换输入源。

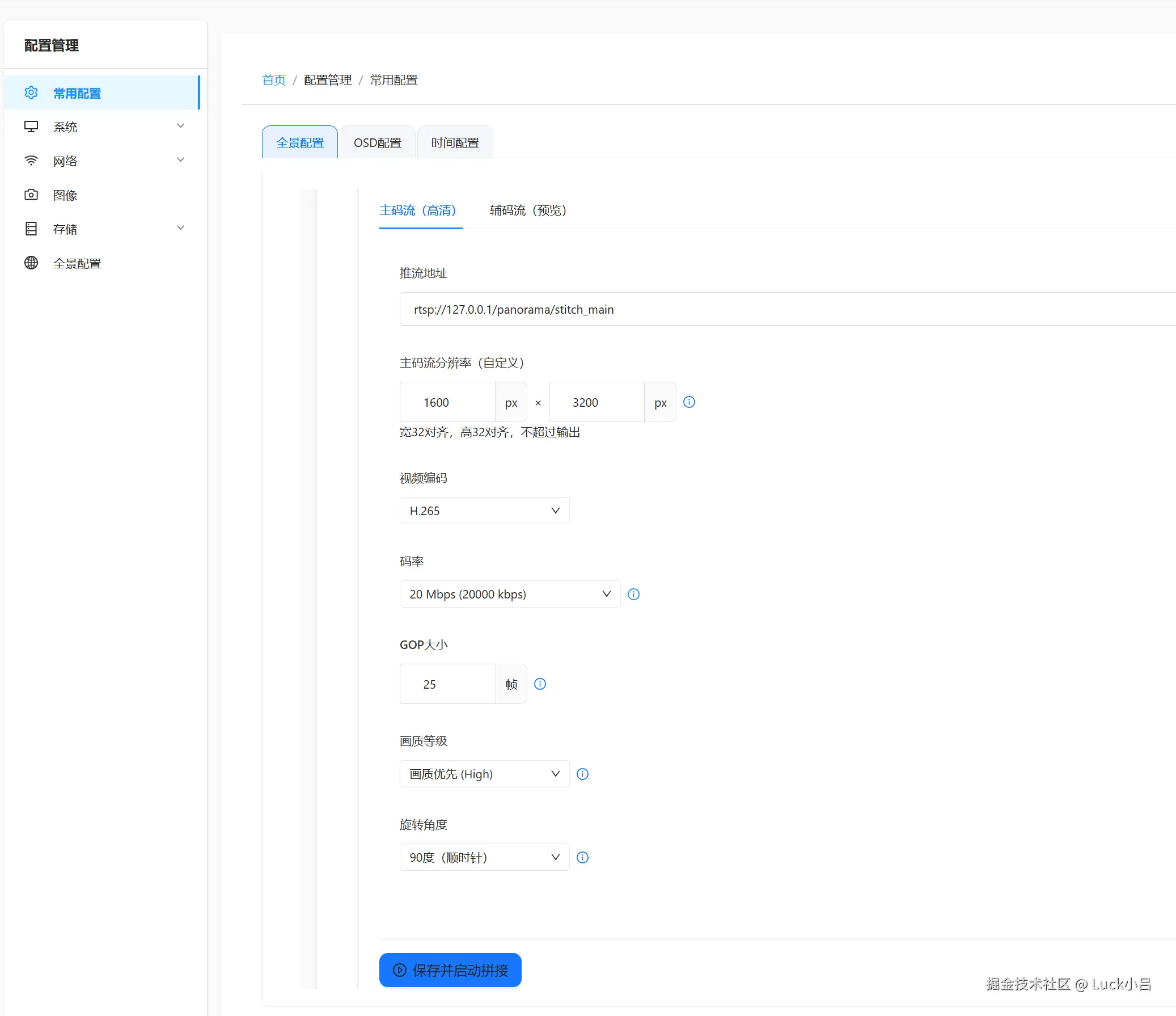

主辅双码流输出

系统支持主辅双码流同时输出，满足不同应用场景需求：

主码流（高清输出） ：

  • 用途：用于高清录像和存储
  • 分辨率：通常与拼接输出分辨率一致（如6400×1800或6000×1088）
  • 编码格式：H.264或H.265
  • 码率：2-200 Mbps可调
  • GOP大小：1-300帧可配置

辅码流（低清输出） ：

  • 用途：用于实时预览和网页播放
  • 分辨率：通常为1920×540或更低
  • 编码格式：H.264或H.265
  • 码率：500 kbps - 10 Mbps可调
  • GOP大小：1-300帧可配置

双码流设计既保证了高清录像的质量，又降低了实时预览的网络带宽需求，实现了性能和成本的平衡。


AI目标检测与跟踪

系统集成了AI目标检测和跟踪功能（可选），支持：

  • 目标检测：基于YOLO11深度学习模型
  • 目标跟踪：支持LightTrack、NanoTrack、ByteTrack等算法
  • 实时分析：在拼接后的全景画面中进行目标检测和跟踪
  • 告警功能：支持区域入侵、目标识别等告警

AI功能充分利用RK3588/RK3576平台的NPU加速能力，实现实时智能分析。

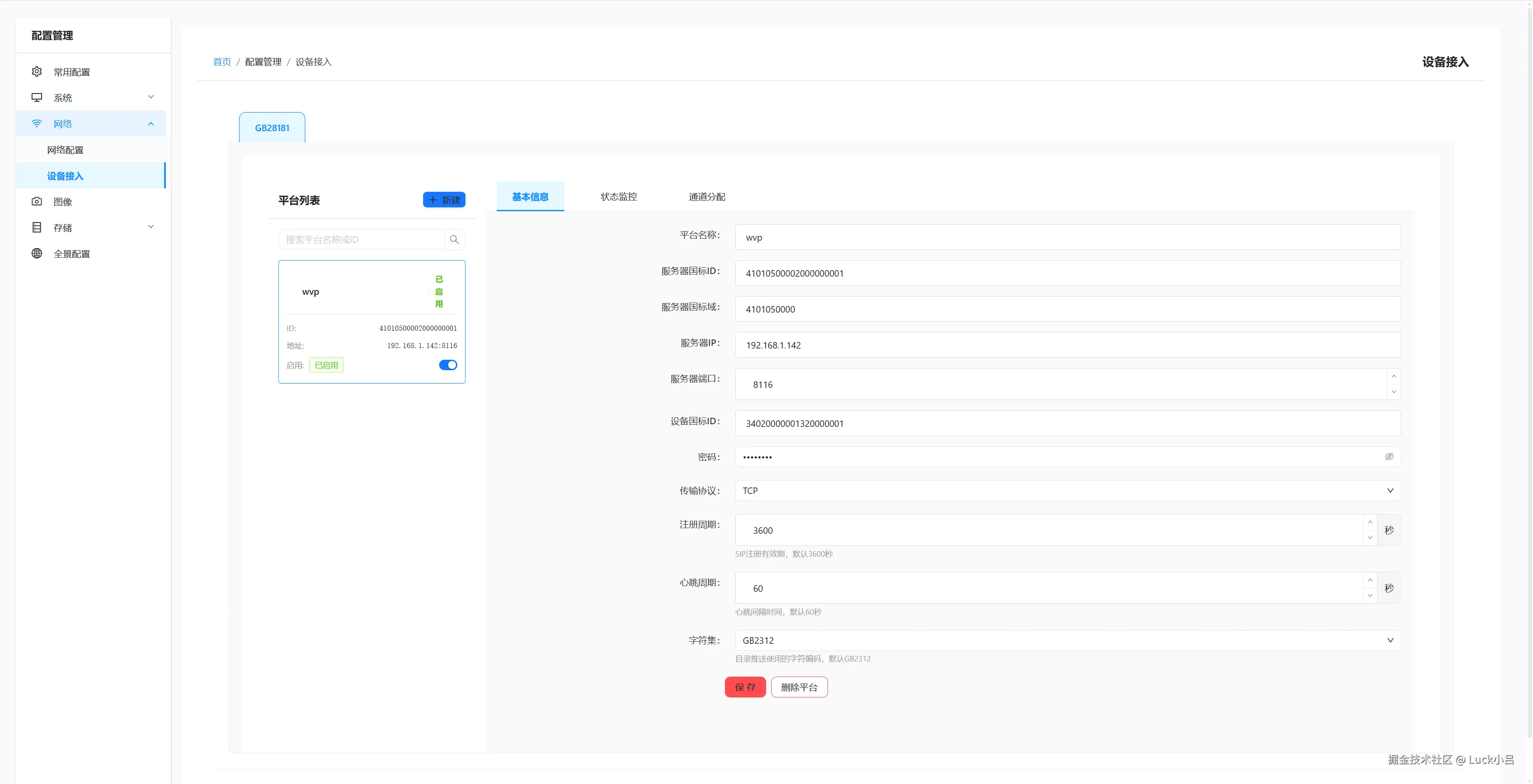

GB28181协议支持

系统完整实现了GB/T 28181-2016国标协议，支持：

  • 设备注册：向SIP服务器注册设备信息
  • 视频点播：接收上级平台的视频点播请求
  • 录像回放：支持历史录像回放
  • 设备控制：支持录像控制等操作
  • 心跳保活：定时发送心跳消息，保持连接

GB28181协议支持使得系统可以无缝接入现有的监控平台，实现统一管理。

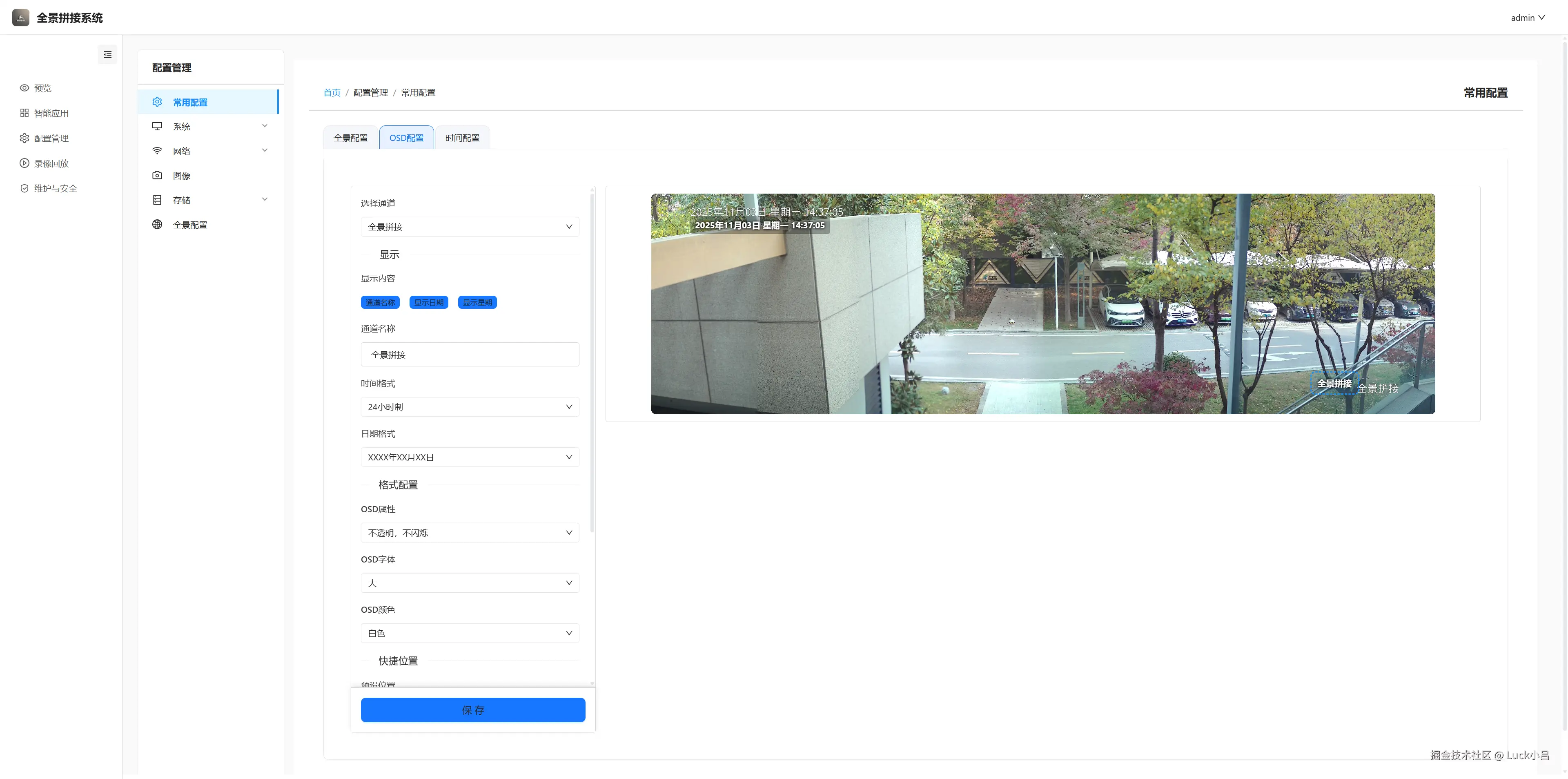

OSD信息叠加

系统支持在视频流上叠加文字信息（OSD - On-Screen Display），包括：

  • 自定义文字：支持最多4条自定义文字
  • 日期时间：自动叠加当前日期时间
  • 通道名称：显示摄像头通道名称
  • 字体样式：支持字体大小、颜色、位置配置
  • 中文支持：基于FreeType实现中文字体渲染

OSD信息叠加使用硬件OSD模块，性能开销极低，不影响视频处理性能。

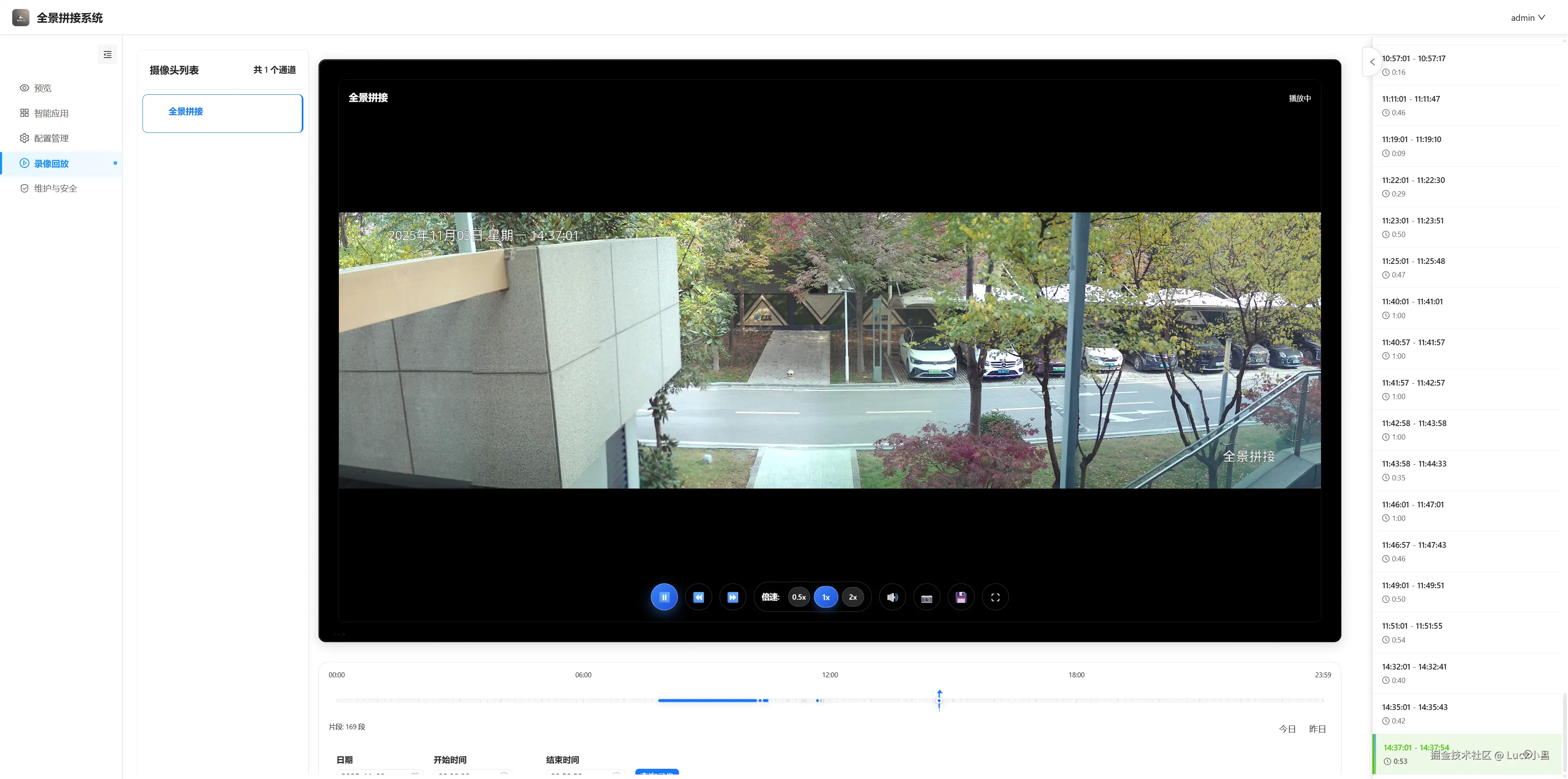

录像回放系统

系统提供完整的录像管理功能：

  • 录像计划：支持定时录像、周期录像等
  • 录像存储：支持TF卡、USB设备等存储介质
  • 录像回放：支持时间轴回放、多画面回放
  • 录像下载：支持录像文件下载和导出
  • 存储管理：实时监控存储空间使用情况


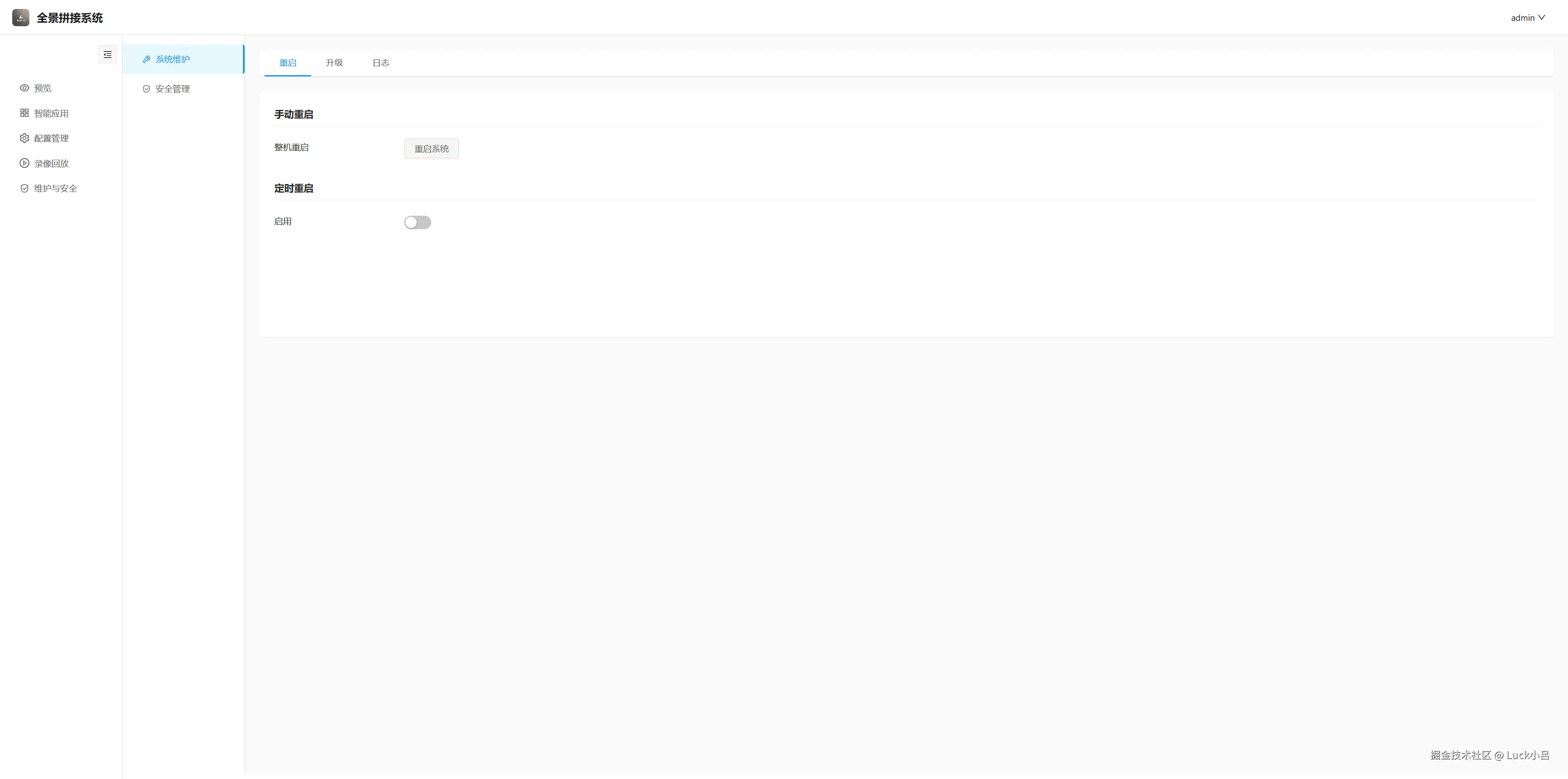

实时监控与配置管理

系统提供完善的实时监控和配置管理功能：

实时监控：

  • 系统状态监控（CPU、内存、网络等）
  • 拼接状态监控（FPS、处理帧数等）
  • 摄像头状态监控（在线/离线）
  • 视频流状态监控

配置管理：

  • Web界面集中管理所有配置
  • 配置热更新，无需重启
  • 配置备份和恢复
  • 多设备统一管理


技术亮点深度解析

零拷贝框架设计

系统实现了零拷贝帧管理框架，大幅减少内存拷贝开销：

核心组件：

  • FramePool（帧池） ：预分配帧缓冲区，避免频繁分配释放
  • FrameSlot（帧槽位） ：帧引用计数管理
  • FrameQueue（帧队列） ：线程安全的帧队列
  • FrameManager（帧管理器） ：统一管理帧生命周期

工作流程：

生产者线程 → FrameQueue → 消费者线程
    ↓            ↓              ↓
获取帧池     入队（引用）    出队（引用）
    ↓            ↓              ↓
填充数据     共享引用      处理数据
    ↓            ↓              ↓
释放引用     引用计数      释放引用

通过引用计数管理，实现了帧数据的零拷贝传递，显著提升了系统性能。

企业级错误恢复机制

系统实现了完善的错误恢复机制，确保7×24小时稳定运行：

自动恢复策略：

  • AVS引擎重启：拼接失败时自动重启AVS引擎
  • 通道重建：RTSP流断开时自动重建通道
  • 配置回滚：配置错误时自动回滚到上一版本
  • 资源清理：异常退出时自动清理资源

错误检测：

  • 心跳监控：实时监控C++服务状态
  • 假活检测：识别SDK连接但无数据的情况
  • 连续错误检测：连续多次失败才判定为真错误

日志记录：

  • 完整的错误日志记录
  • 错误堆栈信息
  • 性能指标记录
  • 便于问题排查和优化

热更新配置系统

系统支持配置的热更新，无需重启即可生效：

配置同步流程：

前端修改 → 后端API → 数据库更新 → Redis推送 → C++接收 → 配置生效

支持的配置类型：

  • 拼接参数（分辨率、视场角等）
  • 编码参数（码率、GOP等）
  • OSD配置（文字、位置等）
  • 摄像头配置（输入源、参数等）

配置持久化：

  • 配置自动保存到数据库
  • 启动时自动加载配置
  • 支持配置备份和恢复

资源监控与性能优化

系统实现了完善的资源监控和性能优化机制：

资源监控：

  • CPU使用率：实时监控CPU使用情况
  • 内存占用：监控内存使用和泄漏
  • 网络带宽：监控网络流量
  • 存储空间：监控存储使用情况

性能优化：

  • 硬件加速：充分利用MPP、RGA等硬件加速能力
  • 线程池管理：合理配置线程池大小
  • 帧率自适应：根据实际性能动态调整帧率
  • 码率控制：支持CBR、VBR、AVBR等码率控制模式

性能指标：

  • 拼接精度：99.8%
  • 处理帧率：25fps+
  • 拼接延迟：最低200ms
  • CPU使用率：<80%（正常运行时）
  • 内存占用：<2GB（8路拼接场景）

线程安全设计

系统采用多线程架构，确保线程安全：

锁机制：

  • 读写锁：配置读取使用读锁，修改使用写锁
  • 互斥锁：保护共享资源访问
  • 条件变量：实现高效的线程间通信

无锁设计：

  • 使用原子操作处理简单状态
  • 使用无锁队列减少锁竞争
  • 合理的数据结构设计避免锁

线程模型：

  • 主线程：系统初始化和消息处理
  • 拼接线程：视频拼接处理
  • 编码线程：视频编码处理
  • 推流线程：RTSP推流服务
  • 监控线程：系统状态监控

帧同步机制

系统支持帧同步模式，确保多路输入帧时间对齐：

同步策略：

  • 时间窗口匹配：选择最接近目标时间的帧
  • 动态调整：根据实际帧率动态调整同步间隔
  • 超时处理：超时未收到帧时使用最后一帧

同步精度：

  • 同步误差：<33ms（30fps场景）
  • 支持启动保护期，避免启动时误判
  • 支持假活检测，识别无数据流

应用场景与价值

智慧园区

应用需求：

  • 全景监控园区出入口、广场、停车场等区域
  • 实时查看园区整体情况
  • 录像回放查看历史事件

系统价值：

  • 4路或8路摄像头拼接，覆盖360°视野
  • 实时监控和录像存储
  • Web界面远程管理
  • GB28181协议接入上级平台

交通枢纽

应用需求：

  • 火车站、机场、地铁站的360°全景监控
  • 实时监控人流情况
  • 录像存档用于事件追溯

系统价值：

  • 多路摄像头拼接，覆盖整个候车区域
  • 主辅双码流输出，满足不同网络环境
  • GB28181国标接入，接入上级监控平台
  • AI目标检测，实现智能分析

商业中心

应用需求：

  • 商场、超市的全景安防监控
  • 实时监控店内情况
  • 录像存档用于安全事件追溯

系统价值：

  • 全景拼接覆盖整个商场区域
  • OSD信息叠加显示时间、位置等信息
  • 录像计划和存储管理
  • 低延迟实时预览

工业厂区

应用需求：

  • 生产车间、仓库的全景安全管理
  • 实时监控生产情况
  • 录像存档用于生产追溯

系统价值：

  • 全景拼接覆盖整个生产区域
  • 实时监控和录像存储
  • 系统维护和日志管理
  • 7×24小时稳定运行

其他应用场景

系统还可应用于：

  • 学校校园：操场、教学楼的全景监控
  • 医院：大厅、走廊的全景监控
  • 银行：营业厅的全景安防监控
  • 仓库：大型仓库的全景管理

总结与展望

项目优势总结

全景拼接系统作为一款企业级解决方案，具备以下核心优势：

  1. 高性能：硬件加速处理，支持25fps+实时拼接，拼接精度达99.8%
  2. 灵活配置：支持RV1126B平台4路和RK3588/RK3576平台8路，灵活适配不同场景
  3. 易部署：Web界面管理，配置简单直观，支持一键部署
  4. 高可靠：企业级错误恢复机制，7×24小时稳定运行
  5. 标准化：支持GB28181国标协议，可接入现有监控平台
  6. 可扩展：模块化设计，易于扩展新功能

未来发展方向

系统将持续优化和扩展，未来计划包括：

  1. AI能力增强：

    • 更丰富的AI模型支持
    • 边缘计算能力提升
    • 实时行为分析

  2. 性能优化：

    • 支持更高分辨率输入
    • 支持更多路数拼接
    • 进一步降低延迟

  3. 功能扩展：

    • 移动端APP支持
    • 云端管理平台
    • 多设备集群管理

  4. 生态建设：

    • 开放API接口
    • 插件化架构
    • 开发者社区

结语

全景拼接系统通过先进的技术架构和丰富的功能特性，为各行业提供了专业级的全景监控解决方案。无论是中小型园区的4路拼接需求，还是大型交通枢纽的8路拼接场景，系统都能提供稳定、高效、易用的服务。

随着AI技术的不断发展和硬件平台的持续升级，全景拼接系统将继续演进，为智慧城市、智能安防等领域贡献更多价值。
