硬核图解：MySQL 事务、MVCC 与锁机制的底层原理

不胖的胖胖
40 阅读6分钟

在后端面试中，MySQL 的事务隔离级别、MVCC（多版本并发控制）以及锁机制是由于关联性极强而经常被“一锅端”的话题。

很多开发者知道 RR（可重复读）是 MySQL 的默认隔离级别，也知道它能解决“不可重复读”，但你是否深入思考过：

  • Undo Log 到底长什么样？它是怎么把数据串起来的？
  • Read View 是如何像裁判一样决定你能看到哪条数据的？
  • 幻读 到底是被 MVCC 解决的，还是被锁解决的？

本文将结合四张关键架构图，带你从宏观到微观，彻底搞懂 InnoDB 引擎的并发控制秘密。

1. 宏观视角：事务隔离级别与 Read View

数据库需要在“数据一致性”和“并发性能”之间做平衡，这就诞生了四种隔离级别。在 InnoDB 中，最常用的两个级别是 RC (读已提交) 和 RR (可重复读) 。它们都利用了 MVCC 机制来实现“读写不冲突”，但效果却截然不同。

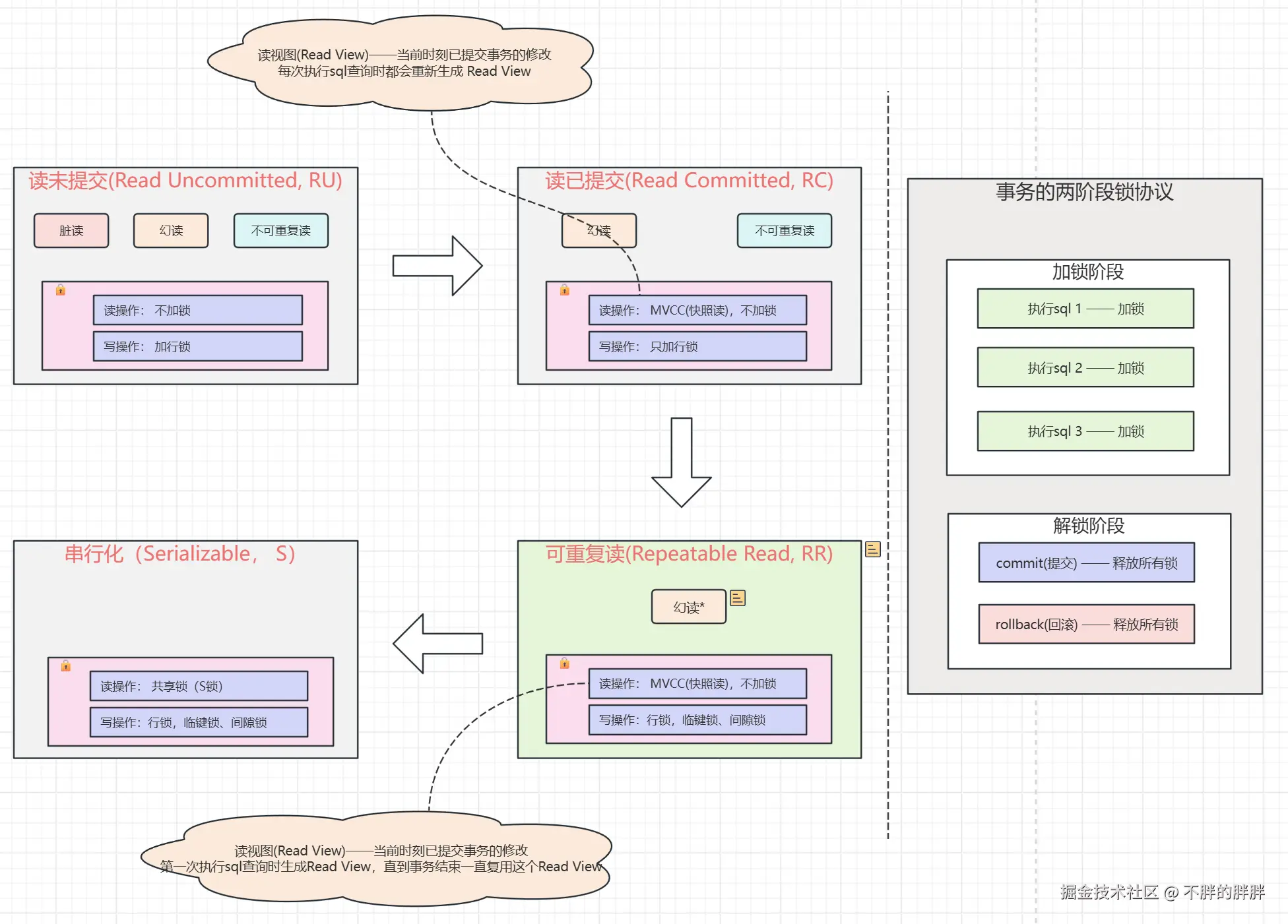

图1

RC 与 RR 的核心区别：Read View 生成时机

从图中我们可以清晰地看到两者的分水岭：

  • 读已提交 (Read Committed, RC)：

    • 机制： 事务中的每次 SQL 查询（Select），都会重新生成一个新的 Read View。
    • 结果： 只要别的事务提交了修改，我下一次查询重新生成视图时就能看到。这就是为什么它会出现“不可重复读”。

  • 可重复读 (Repeatable Read, RR)：

    • 机制： 事务开启后的第一次 SQL 查询生成 Read View，之后整个事务期间复用这个视图。
    • 结果： 就像拍了一张照片，不管外面世界（其他事务）怎么翻江倒海，我看这张照片的内容永远不变。这就实现了“可重复读”。

思考： 既然是看“照片”（快照），那这些旧版本的数据存在哪里呢？

2. 底层基石：Undo Log 与版本链

InnoDB 中的数据行并不是二维表那么简单，每一行数据背后都拖着一条长长的“历史尾巴”，这就存储在 Undo Log 中。

图2

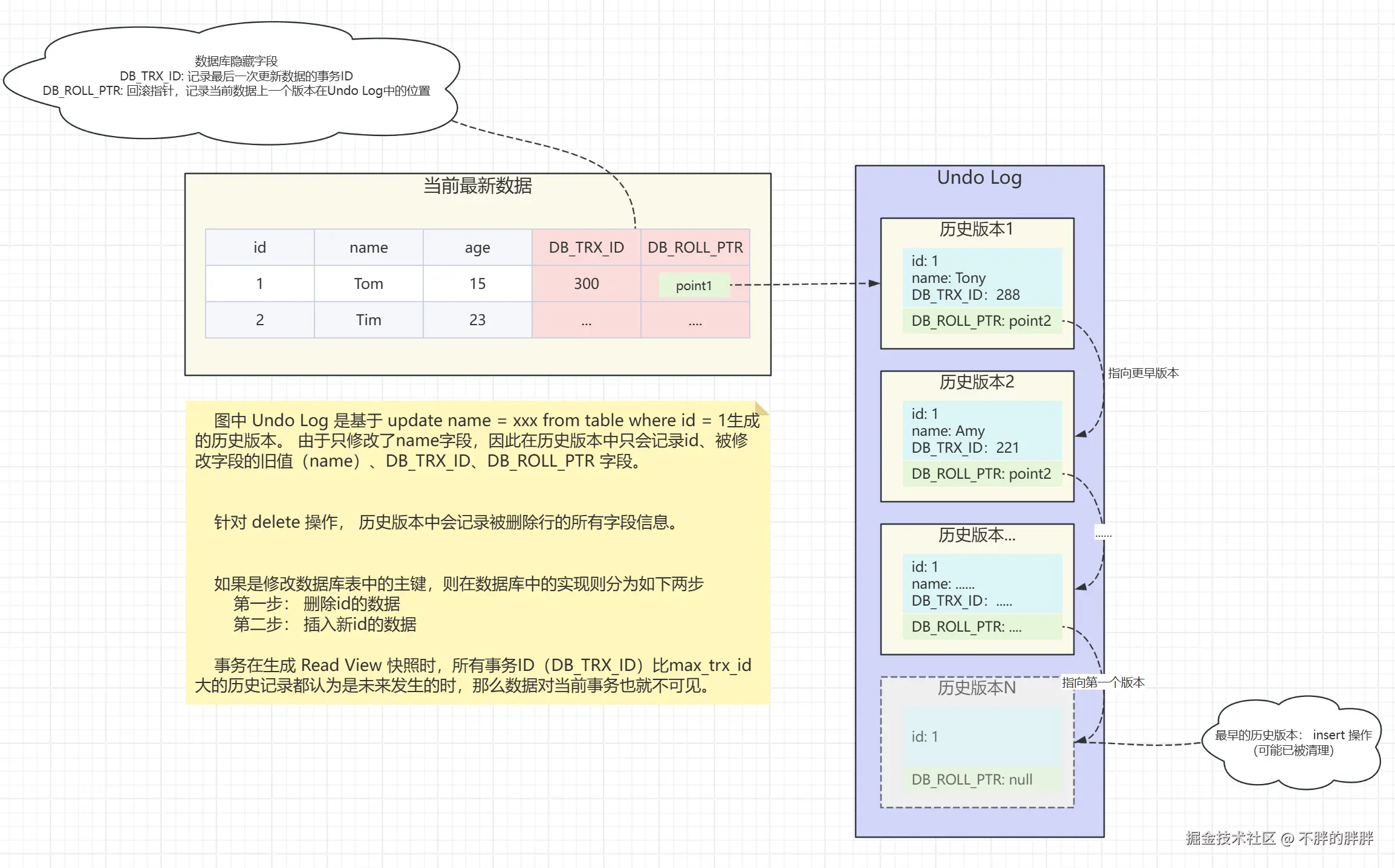

隐藏字段与版本链

如图所示，数据库中的每一行记录除了我们定义的业务字段（如 id, name, age）外，还有两个关键的隐藏字段：

  1. DB_TRX_ID (事务ID)： 记录最后一次修改该行数据的事务 ID。
  2. DB_ROLL_PTR (回滚指针)： 指向 Undo Log 中上一个版本的地址。

链表的形成

当我们执行 UPDATE 操作时，InnoDB 不会直接覆盖旧数据，而是：

  1. 把旧数据拷贝到 Undo Log 中。
  2. 更新当前数据，并将 DB_ROLL_PTR 指向 Undo Log 中的旧数据。
  3. 如果是多次更新，就会像图中一样，形成一个 当前数据 -> 历史版本1 -> 历史版本2 ... 的版本链。

注意： DELETE 操作本质上也是一种 Update（只是打上了删除标记），也会记录在 Undo Log 中。

3. 核心算法：Read View 可见性规则

现在我们有了版本链，也有了Read View（快照），那么事务在读取数据时，到底该选链条上的哪一个版本呢？这就需要一套严密的可见性算法。

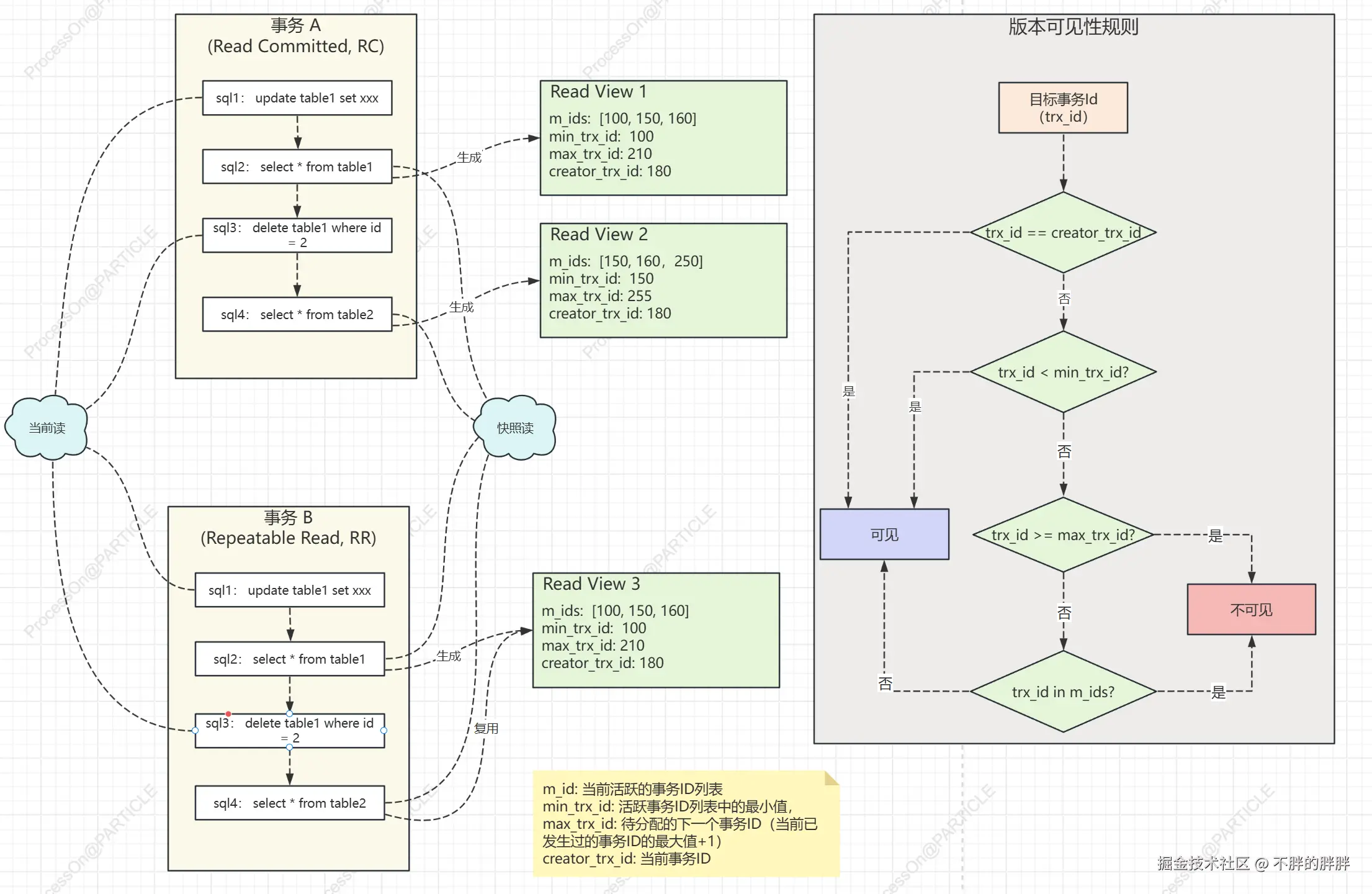

图3Read View 里的关键信息

Read View 本质上记录了生成快照那一刻，系统里“活跃中”（未提交） 的事务名单（图中绿色框部分）：

  • m_ids： 活跃事务 ID 列表（例如 [100, 150, 160]）。
  • min_trx_id： 活跃列表中最小的 ID（水位下限）。
  • max_trx_id： 预分配的下一个事务 ID（水位上限）。
  • creator_trx_id： 当前事务自己的 ID。

裁判算法 (右侧流程图)

当事务读取某行数据时，会拿着该行数据的 trx_id 按照图中的流程图进行比对：

  1. 是自己改的吗？ (trx_id == creator_trx_id) 👉 可见。
  2. 是已经提交的旧事务吗？ (trx_id < min_trx_id) 👉 说明在我生成快照前它就完事了，可见。
  3. 是未来的新事务吗？ (trx_id >= max_trx_id) 👉 说明是我生成快照后才开启的事务，不可见。
  4. 在活跃名单里吗？ (trx_id in m_ids) 👉 说明我生成快照时它还没提交，不可见。

如果当前版本不可见，就顺着 Undo Log 的链表找下一个版本，直到找到可见的为止。这就是 MVCC (多版本并发控制) 的真面目。

终极防线：锁机制与幻读

MVCC 解决了“快照读”的并发问题，但如果是“当前读”（比如 select for update, update），我们必须读取最新的数据。这时，InnoDB 必须动用锁来保证数据一致性。

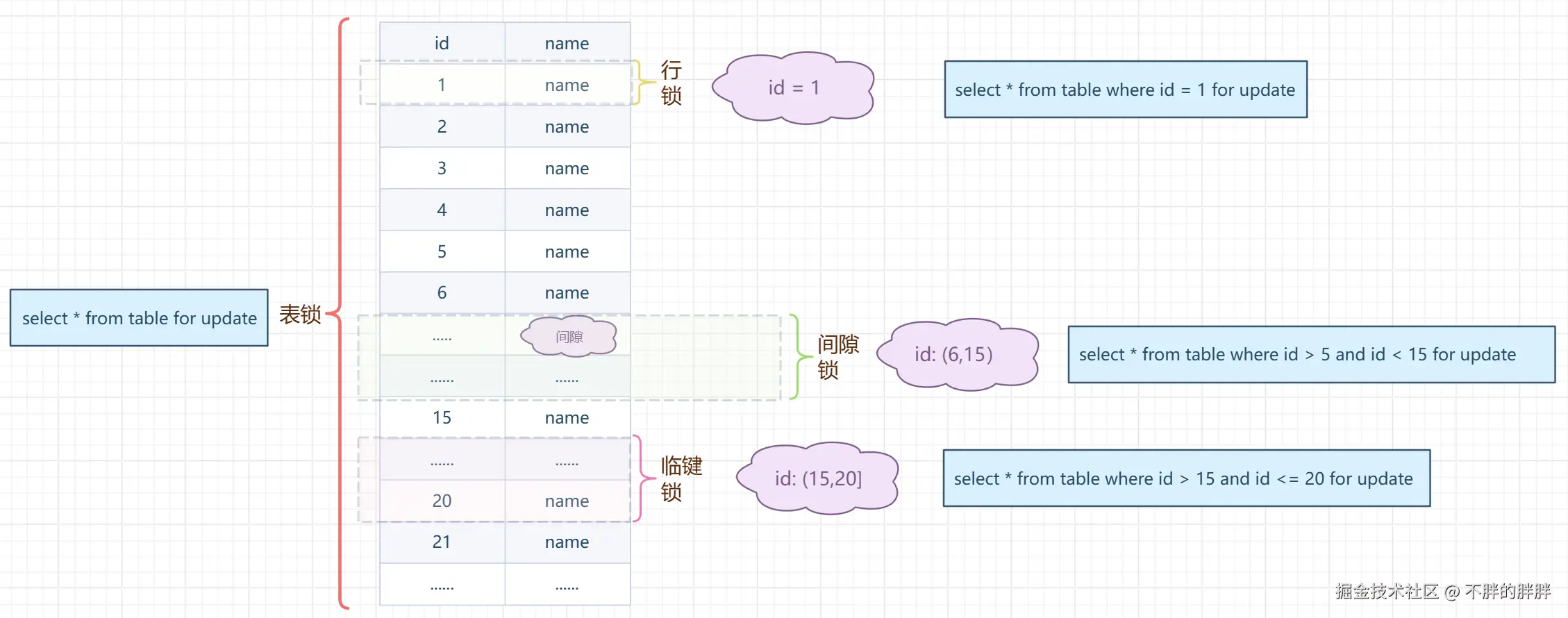

图4

锁的粒度：表锁 vs 行锁

表级锁 (Table Lock)： 锁定整张表。

触发场景： 当执行 update/delete 等语句没有命中索引时，InnoDB 无法定位具体行，只能锁住整张表（或所有行），导致并发性能大降。此外，DDL 操作（如 ALTER TABLE）也会涉及表锁。

行级锁 (Row Lock)： 仅锁定需要操作的数据行。这是 InnoDB 相比 MyISAM 的最大优势，支持高并发。

行级锁的三种算法

在行级锁的范畴内，为了解决复杂的并发问题（特别是幻读），InnoDB 设计了三种具体的锁定算法（参考图 4 右侧）：

  1. 记录锁 (Record Lock)：

    • 含义： 仅仅锁住索引记录本身（如 id=1）。
    • 场景： 精确查询主键或唯一索引时使用。

  2. 间隙锁 (Gap Lock)：

    • 含义： 锁住索引记录之间的“空隙”（如 id 6 到 15 之间的空白区域），不包含记录本身。
    • 作用： 它的目的不是锁数据，而是 “占坑” ，防止别的事务往这个缝隙里 INSERT 新数据。这是解决幻读的关键。

  3. 临键锁 (Next-Key Lock)：

    • 含义： 记录锁 + 间隙锁 的组合（左开右闭区间，如 (15, 20]）。
    • 默认行为： 在 RR（可重复读）隔离级别下，InnoDB 默认使用 Next-Key Lock 进行加锁，既锁住数据，又锁住间隙。

幻读的解决

在 RR 隔离级别下，InnoDB 使用 Next-Key Lock 来解决幻读：

  • 当你执行 select * from table where id > 15 for update 时；
  • 数据库不仅会锁住 id=20 这一行；
  • 还会加上间隙锁，锁住 (15, 20] 以及 (20, +∞) 的范围。
  • 这样，其他事务想在这个范围内 INSERT 数据就会被阻塞，从而彻底杜绝了幻读。

总结

通过这四张图，我们理清了 MySQL 并发控制的一条完整逻辑链：

  1. Undo Log 提供了数据的历史版本，是实现多版本的物理基础。
  2. Read View 是事务开启时的一张快照，定义了“我能看到什么”。
  3. MVCC 结合前两者，实现了高效的无锁读，区分了 RC 和 RR 级别。
  4. Lock (特别是 Gap Lock) 则在需要强一致性的场景下，筑起了最后一道防线，解决了幻读问题。

希望这篇文章能帮你建立起立体的数据库事务认知！
