浅学文件系统3(虚拟文件系统)

虚拟文件系统 Virtual File System

Linux中的 虚拟文件系统 （Virtual File System），所有的文件系统(ext4, xfs, tmpfs.....)等等，都要实现它提供的接口(实现具象化了)。

虚拟文件系统是Linux内核中的一个软件层，对内实现文件系统的抽象，允许不同的文件系统共存，对外向应用程序提供统一的文件系统接口。

VFS 定义了通用的文件系统模型，包括：

• 超级块（Superblock）：存储文件系统的元数据（如块大小、文件系统类型、大小、区块数、索引节点数等）。
• 索引节点（Inode）：存储文件的元数据（如权限、大小、创建时间、磁盘位置等 文件的基本信息）。
• 目录项（Dentry）：表示目录中的文件或子目录，用于快速查找。
• 文件对象（File Object）：表示打开的文件，包含文件的读写位置等信息。

VFS中的几个关键数据结构

Linux内核复杂的虚拟文件系统有很多struct结构，以下列举了部分数据结构

索引节点
struct inode {
    long i_ino; // 索引节点号
    umode_t i_mode; // 文件类型与访问权限
    uid_t i_uid; // 所有者标识符
    gid_t i_gid; // 组标识符
    loff_t i_size; // 文件大小
    timespec i_atime; // 上次访问文件的时间
    timespec i_mtime; // 上次修改文件的时间
    timespec i_ctime; // 文件创建时间
    long i_blksize; // 磁盘块大小
    long i_blocks; // 文件的块数
    inode_operations *i_op; // 索引节点的操作
    file_operations *i_fop; // 文件操作
    .......
};

索引节点操作；具体实现，不同的文件系统，都有自己的实现方式
struct inode_operations {
    struct dentry * (*lookup)(struct inode *, struct dentry *, unsigned int);  // 查找目录项
    const char * (*get_link)(struct dentry *, struct inode *, struct delayed_call *); // 获取符号链接目标路径
    int (*permission)(struct inode *, int);  // 检查访问权限
    struct posix_acl * (*get_acl)(struct inode *, int); // 获取访问控制列表
    int (*readlink)(struct dentry *, char __user *, int); // 读取符号链接内容
    int (*create)(struct inode *, struct dentry *, umode_t, bool); // 创建常规文件
    int (*link)(struct inode *, struct dentry *, struct dentry *); // 创建硬链接
    int (*unlink)(struct inode *, struct dentry *); // 删除文件/硬链接
    int (*symlink)(struct inode *, struct dentry *, const char *); // 创建符号链接
    int (*mkdir)(struct inode *, struct dentry *, umode_t); // 创建目录
    int (*rmdir)(struct inode *, struct dentry *); // 删除目录
    int (*mknod)(struct inode *, struct dentry *, umode_t, dev_t); // 创建设备文件等特殊文件
    int (*rename)(struct inode *, struct dentry *, struct inode *, struct dentry *, unsigned int); // 重命名/移动文件
    int (*setattr)(struct dentry *, struct iattr *); // 设置文件属性
    int (*getattr)(const struct path *, struct kstat *, u32, unsigned int); // 获取文件属性
    ssize_t (*listxattr)(struct dentry *, char *, size_t); // 列出扩展属性
    int (*fiemap)(struct inode *, struct fiemap_extent_info *, u64 start, u64 len); // 获取文件扩展映射
    int (*update_time)(struct inode *, struct timespec *, int); // 更新时间戳
    int (*atomic_open)(struct inode *, struct dentry *, struct file *, unsigned int, umode_t, int *); // 原子打开操作
    int (*tmpfile)(struct inode *, struct dentry *, umode_t); // 创建临时文件
    int (*set_acl)(struct inode *, struct posix_acl *, int); // 设置访问控制列表
    .......
};

//文件对象
struct file {
    path f_path; //文件路径
    inode *f_inode; //文件对应的索引节点
    long f_pos; //读写位置
    file_operations f_op; //文件操作
    .....
}

文件操作, 每种文件系统都会去实现这些方法
struct file_operations {
    struct module *owner; /* 实现本结构的内核模块（用于引用计数，通常为 THIS_MODULE） */
    /* ① 文件位置与读写 */
    loff_t (*llseek) (struct file *, loff_t, int); /* 调整文件指针：whence=SEEK_SET/SEEK_CUR/SEEK_END */
    ssize_t (*read) (struct file *, char __user *, size_t, loff_t *); /* 传统同步读，返回已读字节数或负错误码 */
    ssize_t (*write) (struct file *, const char __user *, size_t, loff_t *); /* 传统同步写，返回已写字节数或负错误码 */

    /* ② 迭代器式读写（支持异步、向量 IO） */
    ssize_t (*read_iter) (struct kiocb *, struct iov_iter *); /* 新接口：read_iter / aio_read / io_uring 统一入口 */
    ssize_t (*write_iter) (struct kiocb *, struct iov_iter *); /* 新接口：write_iter / aio_write / io_uring 统一入口 */

    /* ③ 目录遍历 */
    int (*iterate) (struct file *, struct dir_context *); /* 旧版 readdir，已逐步淘汰 */
    int (*iterate_shared) (struct file *, struct dir_context *); /* 新版 readdir，允许并发的 getdents64，主流实现 */

    /* ④ 事件通知 */
    unsigned int (*poll) (struct file *, struct poll_table_struct *); /* select/poll/epoll 回调，返回 EPOLLIN/EPOLLOUT 等掩码 */

    /* ⑤ 控制类 */
    long (*unlocked_ioctl) (struct file *, unsigned int, unsigned long); /* 32/64 通用 ioctl，无需内核大内核锁（BKL） */
    long (*compat_ioctl) (struct file *, unsigned int, unsigned long); /* 64 位内核服务 32 位用户态的兼容 ioctl */

    /* ⑥ 内存映射 */
    int (*mmap) (struct file *, struct vm_area_struct *); /* mmap(2) 入口，建立文件页到用户空间的映射 */

    /* ⑦ 生命周期 */
    int (*open) (struct inode *, struct file *); /* open(2) 最后阶段调用，可做私有数据初始化 */
    int (*flush) (struct file *, fl_owner_t id); /* 每次 close(2) 都会触发（可能多次，dup 时） */
    int (*release) (struct inode *, struct file *); /* 最后一个 fd 关闭时调用，做真正资源释放 */

    /* ⑧ 数据落盘 */
    int (*fsync) (struct file *, loff_t start, loff_t end, int datasync); /* fsync/fdatasync 回调，把缓存脏页刷回磁盘 */

    /* ⑨ 信号驱动 IO */
    int (*fasync) (int fd, struct file *, int on); /* 打开或关闭 FASYNC 标志，用于信号驱动 IO */

    /* ⑩ 文件锁 */
    int (*lock) (struct file *, int cmd, struct file_lock *); /* 旧版 posix lock，已逐步被 flock 替代 */
    int (*flock) (struct file *, int cmd, struct file_lock *); /* BSD flock 锁实现入口 */

    /* ⑪ 零拷贝相关 */
    ssize_t (*sendpage) (struct file *, struct page *, int offset, size_t size, loff_t *, int flags); /* sendfile(2) 内核到网络套接字的零拷贝写 */
    ssize_t (*splice_read) (struct file *, loff_t *, struct pipe_inode_info *, size_t, unsigned int);
    ssize_t (*splice_write) (struct pipe_inode_info *, struct file *, loff_t *, size_t, unsigned int); /* splice(2)/tee(2)/vmsplice(2) 的管道零拷贝实现 */
    /* ⑫ 辅助 */
    unsigned long (*get_unmapped_area)(struct file *, unsigned long addr, unsigned long len, unsigned long pgoff); /* 为 mmap 在进程地址空间中寻找未映射区域 */
    int (*check_flags)(int flags); /* 允许文件系统校验 open(2) 的 flags（如 O_DIRECT） */
    int (*setlease)(struct file *, long arg, struct file_lock **, void **); /* fcntl(fd, F_SETLEASE, …) 租约锁实现 */
    .........
};

目录项
struct dentry {
    struct dentry *d_parent; // 父亲目录项
    struct list_head d_child; // 该目录项的父目录的所有孩子目录项
    struct list_head d_subdirs; // 该目录的所有子目录
    struct qstr d_name; // 目录项名称
    struct inode *d_inode; // 目录项对应的 inode
    const struct dentry_operations *d_op; // 目录项操作
    .......
};

目录项操作
struct dentry_operations {
    int (*d_revalidate)(struct dentry *, unsigned int); // 判断该目录项对象是否仍然有效
    int (*d_weak_revalidate)(struct dentry *, unsigned int);
    int (*d_hash)(const struct dentry *, struct qstr *);
    int (*d_compare)(const struct dentry *, unsigned int, const char *, const struct qstr *);
    int (*d_delete)(const struct dentry *);
    int (*d_init)(struct dentry *); void (*d_release)(struct dentry *);
    void (*d_prune)(struct dentry *); void (*d_iput)(struct dentry *, struct inode *);
    char *(*d_dname)(struct dentry *, char *, int);
    struct vfsmount *(*d_automount)(struct path *);
    int (*d_manage)(const struct path *, bool);
    struct dentry *(*d_real)(struct dentry *, const struct inode *, unsigned int);
    .......
};

//文件路径
struct path{
    dentry *dentry; //目录项
    vfsmount *mnt; //文件系统
    ......
}

//文件系统挂载信息
struct vfsmount{
    dentry *mnt_root; //根目录
    super_block *mnt_sb; 超级块
    ......
}

超级块
struct super_block {
    dev_t s_dev; // 设备标识符
    unsigned long s_blocksize; // 块大小
    struct dentry *s_root; // 文件系统的根目录目录项
    void *s_fs_info; // 指向特定文件系统的超级块信息的指针
    struct file_system_type *s_type; // 文件系统类型
    const struct super_operations *s_op; // 超级块操作
};

超级块操作
struct super_operations {
    struct inode *(*alloc_inode)(struct super_block *sb);
    void (*destroy_inode)(struct inode *);
    void (*dirty_inode)(struct inode *, int flags);
    int (*write_inode)(struct inode *, struct writeback_control *wbc);
    int (*drop_inode)(struct inode *);
    void (*evict_inode)(struct inode *);
    void (*put_super)(struct super_block *);
    int (*sync_fs)(struct super_block *sb, int wait);
    int (*freeze_super)(struct super_block *);
    int (*freeze_fs)(struct super_block *);
    int (*thaw_super)(struct super_block *);
    int (*unfreeze_fs)(struct super_block *);
    int (*statfs)(struct dentry *, struct kstatfs *);
    int (*remount_fs)(struct super_block *, int *, char *);
    void (*umount_begin)(struct super_block *);
    // …… 其他操作
};

文件系统类型
struct file_system_type {
    const char *name; // 文件系统名称 xfx, ext4 等
    int fs_flags; // 文件系统标记信息
    struct dentry *(*mount)(struct file_system_type *fs_type, int flags, const char *dev_name, void *data); // 挂载文件系统的方法
    void (*kill_sb)(struct super_block *sb); // 删除 super_block
    .....
};

vfsmount 文件系统挂载

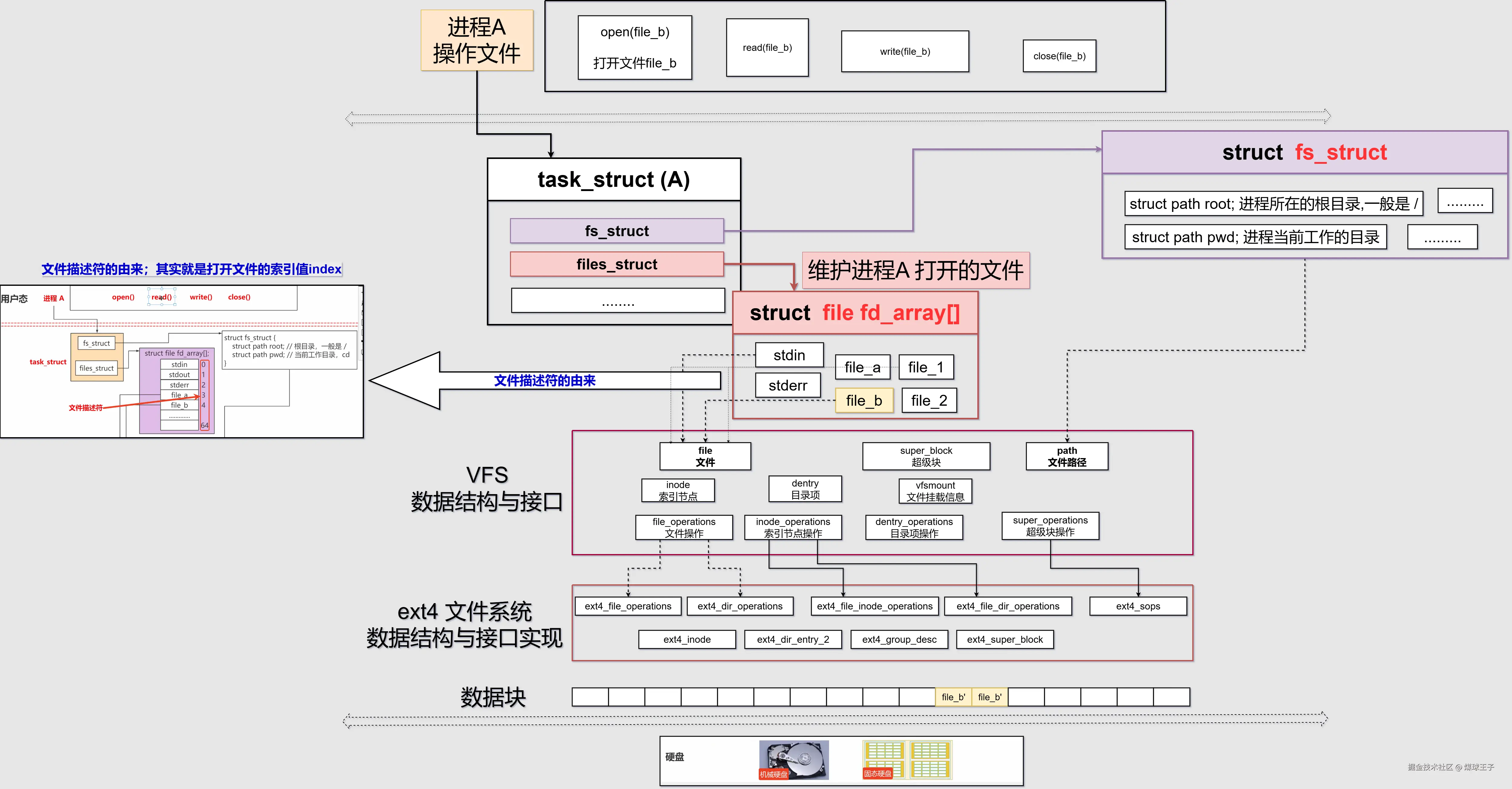

应用程序与VFS的交互

Linux 中每个进程 都有自己的 task_struct

进程的task_struct结构体

struct  task_struct{
    //标志信息
    pid_t pid;                  // 进程ID
    pid_t tgid;                 // 线程组ID（进程的主线程ID）
    struct task_struct *group_leader;  // 线程组的领头线程

    //文件 & 文件系统 信息
    struct fs_struct *fs;       // 文件系统信息（当前目录、根目录等。fs包含的目录信息）
    struct files_struct *files; // 打开文件表(files管理打开的文件描述符)

    //内存管理 信息
    struct mm_struct *mm;       // 进程内存管理描述符(mm管理进程的虚拟内存空间)
    ......
}

fs_struct 只关心“路径”——进程看到的根、当前目录、umask
struct fs_struct {
    int              users;          // 引用计数（共享该结构的线程数）
    spinlock_t       lock;           // 保护下列路径指针
    seqcount_spinlock_t seq;         // 顺序锁，读路径时用

    /* 四大“路径”——所有进程都从这里解析相对路径 */
    struct path      root;           // 当前“根”(chroot 后变)
    struct path      pwd;            // 当前工作目录
    struct path      altroot;        // 可选的替代根（几乎不用）
    unsigned         altroot_dentry : 1;

    /* umask 掩码 */
    umode_t          umask;          // 新建文件默认权限掩码
    .....
};

files_struct 就是“打开文件描述符表”——fd 到 struct file * 的映射，进程每 open/close 一次就改这张表
struct files_struct {
    atomic_t         count;          // 引用计数
    struct fdtable  *fdt;            // 指向“动态表”的指针
    struct fdtable   fdtab;          // 内嵌的一份“静态表”
    int              next_fd;        // 缓存的“下一个可用 fd”
    unsigned long    close_on_exec_init[1];  // 内嵌位图：exec 时关闭
    unsigned long    open_fds_init[1];       // 内嵌位图：已打开 fd
    struct file     *fd_array[NR_OPEN_DEFAULT]; // 内嵌指针数组
};

1.打开文件的粗略流程

2.文件的读粗略流程

3.文件的写粗略流程

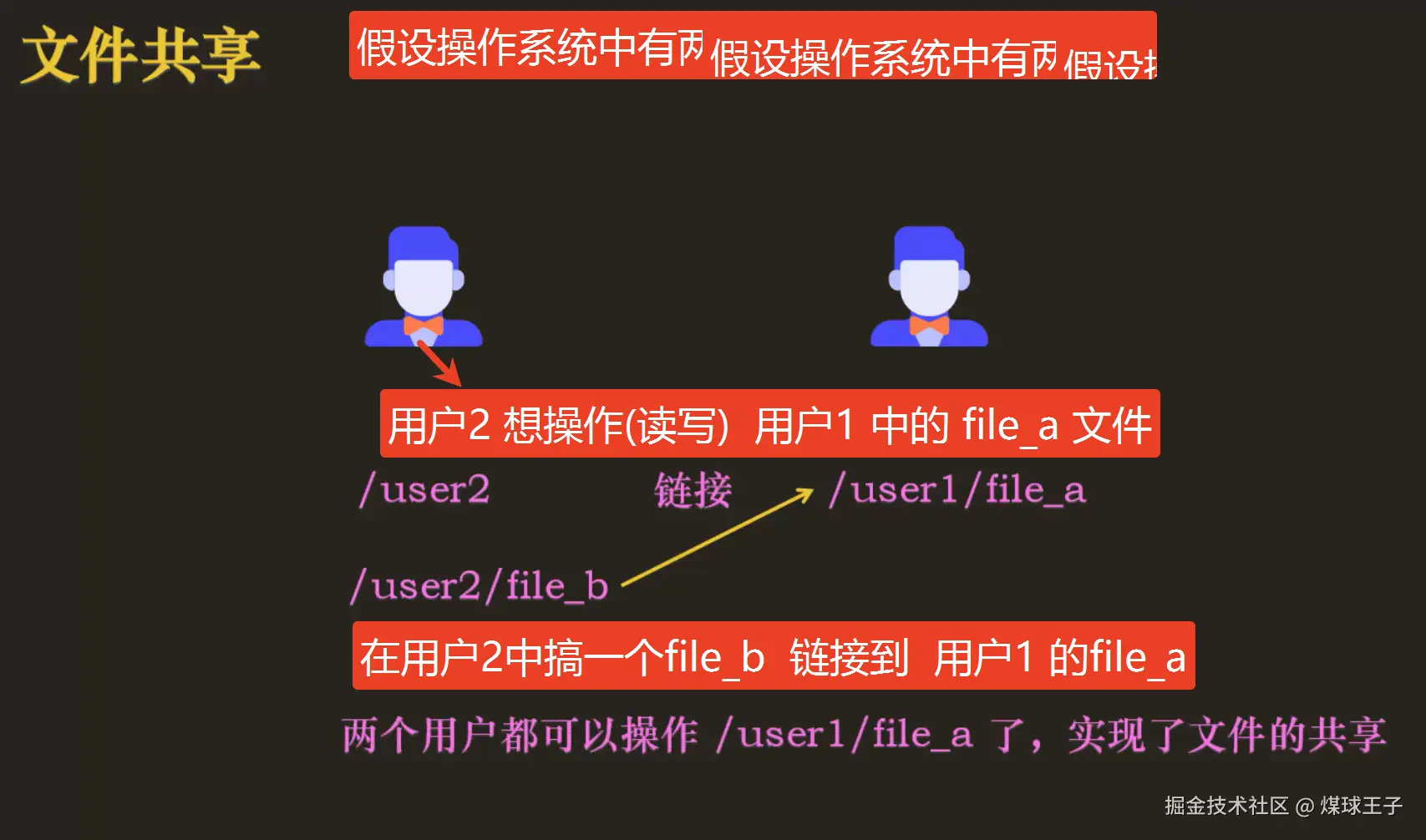

硬链接与软链接

Linux操作系统中实现文件共享的方式有两种： 硬链接、软链接

1.硬链接(Hard Link)

2.软链接(Symbolic Link) 也叫符号链接(就像windows中的快捷方式)

拓展：Linux中的文件描述符

在 Linux 中，fd 指的是 file descriptor（文件描述符），它是一个非负整数，用于 标识一个打开的文件、套接字、管道或其他 I/O 资源。 文件描述符是操作系统内核用于管理 I/O 操作的抽象，用户程序(进程)通过文件描述符与这些资源进行交互

常见的文件描述符类型

文件描述符是 Linux 中与 I/O 资源交互的基本单位，除了常见的标准输入、输出和错误描述符外，还有多种特定用途的文件描述符，如 eventfd 和 timerfd，它们提供了更灵活的事件通知和定时器功能。通过这些文件描述符，程序可以高效地管理和处理各种 I/O 操作。

eventfd 简述

作用： 专门用于事件通知的文件描述符（ fd ）,eventfd 是 Linux 2.6.27 添加了一个新的特性，用来实现多进程或多线程的之间的事件通知的，也可以由内核通知用户空间应用程序(用于用户态和内核态的通信)。

代码位于： fs/eventfd.c

思考一个小问题：我们知道“文件”里是保存东西的，eventfd 既然对应了一个“文件”，那么这个“文件”的内容是什么呢？

划重点：eventfd 是一个计数相关的文件描述符(fd)。计数不为零是有可读事件发生，read 之后计数会清零，write 则会递增计数器。

初始化

#include <sys/eventfd.h>
int eventfd(unsigned int initval, int flags);
(参数1)initval：创建eventfd时它所对应的 64 位计数器的初始值；
(参数2)flags： eventfd文件描述符的标志，用以改变 eventfd 的行为，大多情况设置为 0 即可。如果是2.6.26或之前版本的内核，flags 必须设置为 0
EFD_CLOEXEC (since Linux 2.6.27)：文件被设置成 O_CLOEXEC，创建子进程 (fork) 时不继承父进程的文件描述符
EFD_NONBLOCK(since Linux 2.6.27)：设置文件描述符为非阻塞的，设置了这个标志后，如果没有数据可读，就返回一个 EAGAIN 错误，不会一直阻塞。
EFD_SEMAPHORE(since Linux 2.6.30)：提供类似信号量语义的 read 操作，简单说就是计数值 count 递减 1。可以多次 read

读写操作

//先初始化
int efd = eventfd(0, 0);
if (efd == -1){
handle_error("eventfd");
}
写操作, write 的时候，累加计数：
uint64_t u = 1;
ssize_t n;
// 写 eventfd，必须是 64 位整数
n = write(efd, &u, sizeof(uint64_t));// 内部计数器变为 1

u = 2；
n = write(efd, &u, sizeof(uint64_t));// 内部计数器变为 3

u = 3；
n = write(efd, &u, sizeof(uint64_t));// 内部计数器变为 6

读操作
n = read(efd, &u, sizeof(uint64_t)); //read 的时候，读出计数器的值，并将内核中的计数器赋值为 0：

1. Linux 一切皆文件，但 fd 各有不同；
2. eventfd 实现了 read/write 的接口，本质是一个计数器的实现；
3. eventfd 实现了 poll 接口，所以可以和 epoll 双剑合璧，实现事件的通知管理；
4. eventfd 可以和 libaio & epoll 一起，实现 Linux 下的纯异步 IO；
5. eventfd 监听可读事件才有意义；
6. ext4 这种文件 fd 一直可读可写，所以实现 poll 毫无意义。eventfd 一直可写，所以监听可写毫无意义；
7. eventfd 可以结合业务，做一个事件通知的通信机制，非常巧妙；

总结来自：Linux fd 系列 — eventfd 是什么？ - 知乎 (zhihu.com)
