Orleans实战——接入WebSocket

用户04970158102
35 阅读4分钟

游戏开发中，服务端主动通知客户端是必不可少的需求场景，比如：

  • 玩家A发送一条聊天消息，要推送给所有在线玩家
  • MMO中玩家B移动，要推送给AOI范围内所有玩家

在端游或Native手游中，常用的是TCP或基于框架的可靠UDP（比如enet、kcp）；

在H5及小游戏平台，由于平台限制，通常使用WebSocket。

小游戏近些年势头很猛，大部分游戏通常都会发布到小游戏平台，同时Native也支持WebSocket，因此这类游戏可以考虑直接采用WebSocket来做。

那如何在Orleans中集成WebSocket功能呢？

  • 本文不具体介绍如何实现WebSocket服务器，而是讲如何与Orleans配合使用。
  • 本文仅讨论通知客户端的流程。客户端上行流程较为简单，可直接使用WebSocket，也可使用HTTP

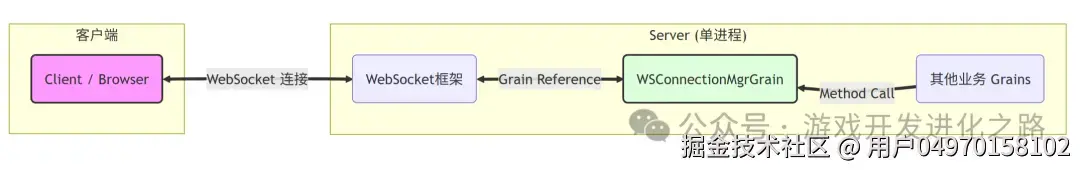

单进程

适合小型游戏，单个服务端进程即可承载整个游戏或单服的服务端。

在这种情况下集成较为简单，无需考虑跨进程问题。


主要逻辑在WSConnectionMgrGrain中，负责管理PlayerId↔ConnectionId，主要接口如下：

public interface IWSConnectionMgrGrain : IGrainWithIntegerKey
{
    /// 添加连接，有连接上来就添加，同时内部可以有定时器清理过期没有验证的连接
    Task AddConnection(string connectionId);

    /// 添加有效连接，验证通过后调用
    Task AddValidConnection(string playerId, int serverId, string connectionId);

    /// 连接断开，移除连接
    Task RemoveConnection(string connectionId);

    /// 下发通知消息
    void Notify(string playerId, byte[] notify);

    // 其他Notify
}
  1. 客户端连接上来后，WebSocket框架会调用AddConnection接口添加连接
await _grainFactory.GetGrain<IWSConnectionMgrGrain>(0).AddConnection(connectionId);

2. 客户端验证通过后，调用AddValidConnection接口添加有效连接

await _grainFactory.GetGrain<IWSConnectionMgrGrain>(0).AddValidConnection(playerId, serverId, connectionId);

3. 客户端断开连接时，调用RemoveConnection接口移除连接

await _grainFactory.GetGrain<IWSConnectionMgrGrain>(0).RemoveConnection(connectionId);

4. 其他业务Grain需要下发通知时，调用Notify接口

_grainFactory.GetGrain<IWSConnectionMgrGrain>(0).Notify(playerId, notify);

具体代码可以参考我写的Sample

单WebSocket节点多Soil

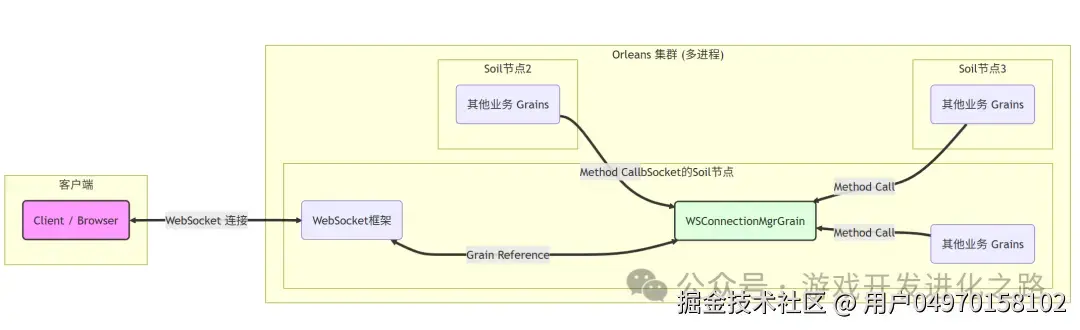

适合中等规模的游戏：整个服务由多个进程组成，但单个WebSocket节点可以承载所有连接。

在此场景下集成较为简单，无需处理跨节点的问题。


主要类和接口与单进程方案相同，数据流向与单进程方案类似。但部署方式不同：

  • WebSocket框架仅在该节点启动一次，
  • WSConnectionMgrGrain 需要在WebSocket框架节点上
  • 其他业务 Grain 可部署在任意节点。

为了实现这种部署方案，可以使用Orleans的Placement策略，指定这个Grain只部署在提供WebSocket的Soil节点上：

  1. 启动时通过配置指定是否启动WebSocket服务，区分提供WebSocket的Soil节点与其他节点。
  2. 在提供WebSocket的节点上，启动时创建 WSConnectionMgrGrain 实例，并将其Placement指定为LocalPlacement，同时设置 KeepAlive，以保证该Grain仅部署在该节点上。

当然还可以自定义Placement策略来实现只在指定节点上部署Grain实例。具体可以参考Orleans官方文档。

具体代码可以参考我写的Sample

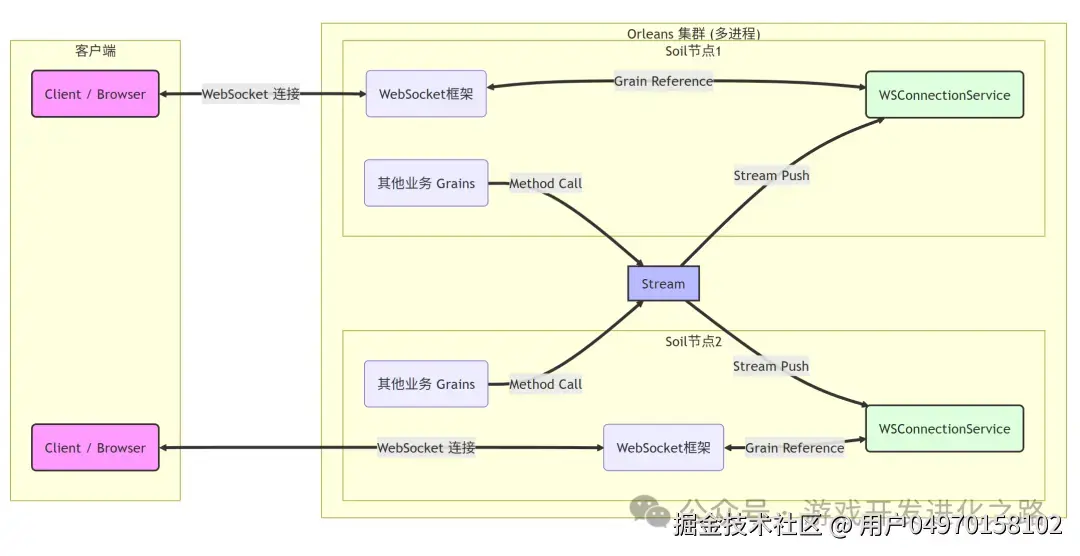

多WebSocket节点

这种扩展性最好，适合大型游戏。但是实现起来也比较复杂，需要考虑跨节点问题。


核心改动：

  • 将之前的 WSConnectionMgrGrain 改为 WSConnectionService，负责管理当前 Soil 节点上的 WebSocket 连接
  • WSConnectionService订阅Orleans的Stream以接收其他节点发送的通知。
  • WSConnectionService主要接口去掉 Notify（由Stream传递），仅保留连接相关操作
  • WSConnectionService线程不安全的，需要自行处理并发导致的线程安全问题
public interface IWSConnectionService
{
    /// 添加连接，有连接上来就添加，同时内部可以有定时器清理过期没有验证的连接
    void AddConnection(string connectionId);

    /// 添加有效连接，验证通过后调用
    void AddValidConnection(string playerId, int serverId, string connectionId);

    /// 连接断开，移除连接
    void RemoveConnection(string connectionId);
}

订阅Stream的示例代码如下（示例中使用JSON序列化）：

_streamProvider = _clusterClient.GetStreamProvider("MemoryStreamProvider");
var streamId = StreamId.Create("", "WSConnection");
_stream = _streamProvider.GetStream<NotifyStreamMessage>(streamId);
_subscriptionHandle = await _stream.SubscribeAsync(async (msg, token) =>
{
    if (msg.Id == 1)
    {
        // 有其他服务器的玩家连接进来，断开本服务器的该玩家连接

        // 解析消息(使用JSON序列化)
        var json = System.Text.Encoding.UTF8.GetString(msg.Data);
        var obj = System.Text.Json.JsonSerializer.Deserialize<Dictionary<string, string>>(json);

        // 获取玩家ID和连接ID
        var playerId = obj["PlayerId"];
        var connectionId = obj["ConnectionId"];
        lock (_lock)
        {
            // 检查是否有该玩家的旧连接
            if (_playerId2ConnectionIdDict.TryGetValue(playerId, out var existingConnectionId))
            {
                if (existingConnectionId != connectionId)
                {
                    // 断开旧连接，断开之前可以发个顶号消息
                    var oldConnection = _hubContext.Clients.Client(existingConnectionId) as HubCallerContext;
                    oldConnection?.Abort();
                    _playerId2ConnectionIdDict.Remove(playerId);

                    // ... 其他清理工作 ...
                }
            }
        }
    }
    else if (msg.Id == 2)
    {
        // 向指定玩家发送通知

        // 解析消息(使用JSON序列化)
        var json = System.Text.Encoding.UTF8.GetString(msg.Data);
        var obj = System.Text.Json.JsonSerializer.Deserialize<Dictionary<string, string>>(json);

        // 获取玩家ID和消息内容
        var playerId = obj["PlayerId"];
        var message = obj["Message"];
        lock (_lock)
        {
            // 查找玩家对应的连接ID
            if (_playerId2ConnectionIdDict.TryGetValue(playerId, out var connectionId))
            {
                // 发送通知
                _ = _hubContext.Clients.Client(connectionId).SendAsync("Notify", System.Text.Encoding.UTF8.GetBytes(message));
            }
        }
    }
});

其他业务Grain需要下发通知时，调用Stream的Push方法（本文示例在Controller中调用）：

// 发送通知消息给指定玩家
await _clusterClient.GetStreamProvider("MemoryStreamProvider")
    .GetStream<NotifyStreamMessage>(StreamId.Create("", "WSConnection"))
    .OnNextAsync(new NotifyStreamMessage
    {
        Id = 2,
        Data = Encoding.UTF8.GetBytes(System.Text.Json.JsonSerializer.Serialize(new Dictionary<string, string>
        {
            { "PlayerId", playerId },
            { "Message", message }
        }))
    });

具体代码可以参考我写的Sample

总结

以上就是我对Orleans集成WebSocket的思路和方案介绍，不同规模的游戏可以选择不同的方案来集成WebSocket功能。希望对大家有所帮助！
