为什么需要OSPF？
20世纪80年代末，网络规模急剧扩张，传统的距离矢量路由协议（如RIP）因其最大跳数限制、收敛速度慢、易产生环路等问题，已无法满足大规模网络的需求。在这一背景下，互联网工程任务组（IETF）开发了全新的链路状态路由协议——OSPF（开放最短路径优先）。

OSPF以其开放性（不属于任何厂商）、快速收敛、无环拓扑、支持VLSM和层次化区域设计等优点，迅速成为企业网和运营商网络中最主要的内网网关协议（IGP）之一。

开放最短路径优先：开放意味着标准公开，任何厂商均可实现；最短路径优先则指其核心算法——Dijkstra的SPF算法。

OSPF版本演进：从v1到v2

OSPF的发展并非一帆风顺。最初发布的OSPFv1在协议设计和实现上存在缺陷，并未得到广泛应用。IETF迅速吸取教训，在其基础上重新设计，推出了稳定、完善的OSPFv2（RFC 2328），这也是我们今天所熟知和使用的版本。至于昙花一现的OSPFv1，则已淡出历史舞台。

OSPF核心工作机制

链路状态协议的本质

与传统距离矢量协议"听信传言"不同，OSPF要求每台路由器：

1.主动发现邻居： 通过Hello报文识别直连链路上的OSPF路由器

2.交换链路状态信息： 将自身连接的链路状态告知所有邻居

3.构建统一拓扑视图： 收集全网链路状态信息，形成统一的链路状态数据库（LSDB）

4.独立计算最优路径： 每台路由器基于LSDB，使用SPF算法独立计算到达所有目的地的最短路径树


OSPF链路状态信息传播示意图

协议报文概述

OSPF直接运行在IP协议之上，协议号为89。所有OSPF报文都有相同的24字节头部，后跟不同的报文主体。OSPF定义了五种报文类型：

图片五种报文类型

邻居建立的关键：七项参数必须一致

OSPF邻居关系的建立并非随意，双方必须就关键参数达成一致。这些参数都携带在Hello报文中：

1. Router ID（路由器标识）

  • 要求：建立邻居的两端路由器RID必须全局唯一
  • RID规则：32位无符号整数，通常格式化为点分十进制（如1.1.1.1）
  • 选举顺序：手工配置 > Loopback接口最大IP > 物理接口最大IP

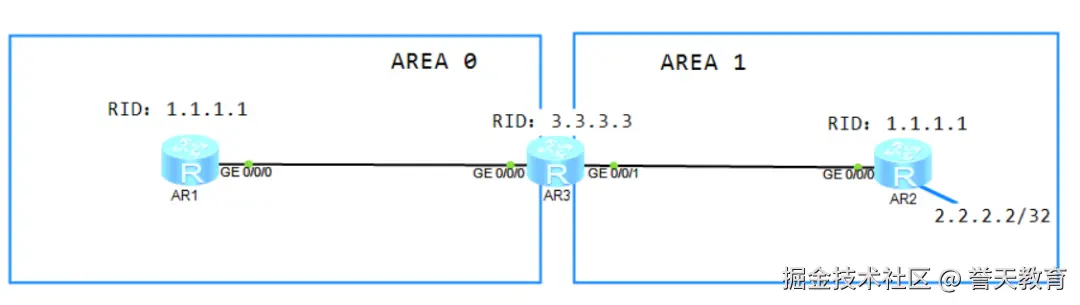

RID冲突的严重后果：

  • 直连冲突：无法选举主从，邻居建立失败
  • 同区域非直连冲突：LSA混淆，SPF计算异常
  • 跨区域冲突：Type-5 LSA震荡，导致路由不稳定

最佳实践：始终手工规划并配置唯一的Router ID！

2. Area ID（区域ID）

  • 要求：直连接口必须属于同一区域
  • 特殊区域：区域0为骨干区域，所有非骨干区域必须直接连接区域0

3. 认证信息

  • 要求：认证类型和密码必须完全一致
  • 认证类型：Null（无认证）、Simple（明文）、MD5、Keychain等

4. 网络掩码（仅广播/NBMA网络）

  • 要求：在广播（BMA）和NBMA网络中，直连接口的网络掩码必须一致
  • 例外：点到点（P2P）和点到多点（P2MP）网络无此要求

5. Hello/Dead时间

  • 要求：两端的Hello间隔和Dead超时必须完全一致
  • 默认值：通常为10秒/40秒（广播网络）或30秒/120秒（非广播网络）

6. Option字段（N/E位）

  • 要求：N位和E位必须匹配，标识区域类型

  • 位含义：

    • N=1, E=0：NSSA（非纯末梢区域）
    • N=0, E=1：普通区域（支持外部路由）
    • N=0, E=0：Stub区域（末梢区域）

7. MTU（最大传输单元）

  • 要求：两端接口MTU应一致，否则可能影响DD报文交换

  • 厂商差异：华为设备默认不检查MTU（可通过ospf mtu-enable命令开启）

邻居状态机：从Down到Full的完整旅程

OSPF邻居建立过程遵循严格的状态机，理解每个状态是排查故障的关键：

图片OSPF邻居状态转换示意图

状态机详解

1.Down： 初始状态，未收到任何Hello报文

2.Init： 收到对端的Hello报文，但对方还未收到自己的Hello

  • 现象：单边发现邻居
  • 触发条件：收到Hello报文，但其中不包含自己的RID

3.2-Way： 双向通信建立

  • 关键：在收到的Hello报文中看到了自己的RID
  • 此时决定：是否需要建立邻接关系？在广播网络中，此时会选举DR/BDR

4.ExStart： 准备开始同步LSDB

  • 动作：交换空的DD报文，选举主从关系（RID大的为主）
  • 特点：DD报文不携带LSA摘要，仅用于主从选举

5.Exchange： 交换LSDB摘要

  • 动作：主路由器确定序列号，双方交换包含LSA摘要的DD报文
  • 目的：比较双方的LSDB，找出缺失的LSA

6.Loading： 请求缺失的LSA

  • 动作：通过LSR请求缺失的LSA，通过LSU接收完整的LSA
  • 特点：这是实际传输LSA内容的阶段

7.Full： 完全邻接

  • 标志：双方的LSDB完全同步

  • 后续：基于完整的LSDB，运行SPF算法计算路由

DR/BDR选举：广播网络的优化机制

为什么需要DR/BDR？

在广播网络（如以太网）中，如果有N台路由器，理论上需要建立N×(N-1)/2个邻接关系。当N很大时，这会带来：

  • 大量的邻接关系维护开销
  • 重复的LSA泛洪
  • 复杂的LSDB同步

DR（Designated Router，指定路由器）和BDR（Backup Designated Router，备份指定路由器）机制解决了这个问题：

1.DR-Other只与DR/BDR建立邻接关系

2.DR-Other之间保持2-Way邻居关系，不交换LSA

3.所有路由器都将LSA发送给DR，由DR负责泛洪给其他路由器

选举规则

1.优先级比较：优先级高的胜出（默认优先级为1）

2.RID比较：优先级相同时，RID大的胜出

3.非抢占原则：一旦选举完成，即使有更高优先级的路由器加入，也不会重新选举（除非重启）

图片OSPF设备与区域类型

OSPF网络类型与报文传输方式

OSPF支持四种网络类型，适应不同的链路层环境：

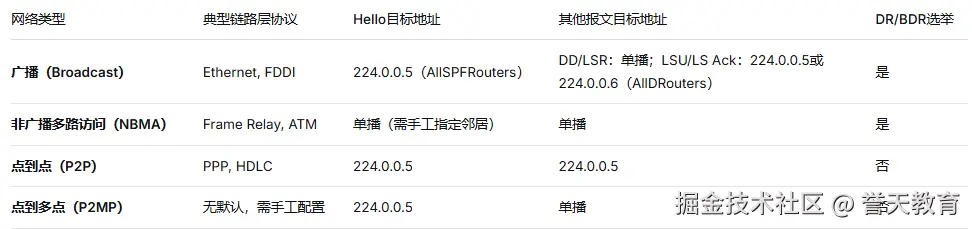

图片OSPF支持的四种网络类型

关键组播地址

  • 224.0.0.5：AllSPFRouters，所有运行OSPF的路由器
  • 224.0.0.6：AllDRouters，仅DR和BDR监听

网络类型选择建议

  • 全连接Frame Relay：配置为广播或NBMA

  • 部分连接Frame Relay：配置为点到多点

  • 以太网：默认为广播类型

  • 串行链路：默认为点到点

实战排错：常见邻居建立故障

故障1：邻居卡在Init状态

  • 可能原因：单向链路、ACL阻塞、单向Hello报文丢失
  • 排查方法：检查双方接口配置、ACL规则、物理链路状态

故障2：邻居卡在ExStart/Exchange

  • 可能原因：MTU不匹配、接口工作模式不一致
  • 排查方法：检查两端MTU值，确认接口双工模式

故障3：邻居频繁Up/Down

  • 可能原因：链路不稳定、Hello/Dead时间不匹配、认证失败
  • 排查方法：检查链路质量，确认时间参数，验证认证配置

故障4：DR/BDR选举异常

  • 可能原因：优先级配置不当、RID冲突

  • 排查方法：检查优先级配置，确认RID唯一性

总结与最佳实践

OSPF邻居建立是OSPF协议正常工作的基础，掌握其原理对网络工程师至关重要：

关键要点回顾

1.七个一致： RID、Area ID、认证、掩码（广播/NBMA）、Hello/Dead时间、Option字段、MTU

2.状态机： 理解从Down到Full的每个状态及转换条件

3.DR/BDR机制： 广播/NBMA网络的优化设计

4.网络类型： 根据实际链路层选择合适的OSPF网络类型

配置建议

排错流程

1.检查物理层和链路层状态

2.验证OSPF基本配置（区域、接口使能）

3.检查Hello报文中的七个关键参数

4.查看邻居状态机，定位卡在哪个状态

5.根据具体状态分析可能原因

下期预告：我们将深入解析OSPF的各种LSA类型，理解每种LSA的作用、泛洪范围以及在路由计算中的角色，帮助您彻底掌握OSPF的路由计算原理。

附录：OSPF邻居建立快速检查表


掌握了OSPF邻居建立的原理和排错方法，您已经具备了解决大部分OSPF基础问题的能力。在实际网络中，建议结合具体场景多加实践，才能真正做到游刃有余。
