一、DataMatrix 码简介****
DataMatrix是一种高效、可靠、小型化二维条码解决方案，特别适合需要在有限空间内承载结构化、标准化商业信息的应用场景。其与 GS1 系统深度集成，使其成为现代自动识别与数据采集（AIDC）技术的重要组成部分。
GS1 DataMatrix是一种二维条码（2D barcode），由国际物品编码协会（GS1）采用并推广，广泛应用于全球供应链中的产品标识与追踪。它基于标准的 DataMatrix 码技术，并结合 GS1 的编码规则，能够高效地存储和传递结构化的商业数据。
GS1 DataMatrix在标准 DataMatrix 基础上，遵循GS1编码规范（如应用标识符 AI），用于唯一标识产品、批次、序列号、有效期等关键信息。应用标识符（Application Identifier, AI）来定义每个数据字段的含义。常见 AI 示例：
(01) 全球贸易项目代码（GTIN）
(10) 批次/批号
(17) 有效期（YYMMDD）
(11) 到期日期（YYMMDD）
(21) 序列号
(37) 数量
二、符号结构****
DataMatrix码由一个矩形或正方形的模块阵列组成，每个模块是黑色或白色的小方块，代表二进制中的“1”或“0”。DataMatrix码的符号结构设计科学，结合了定位特征（L形边框）、同步信息（时钟图案）和高效编码（Reed-Solomon纠错 + 多种编码模式），使其成为工业自动化和精密标识领域
1.模块（Module）
- 是DataMatrix码中最小的信息单位。
- 黑色模块表示逻辑“1”，白色模块表示逻辑“0”。
2.符号区域组成
寻像图形（Finder Pattern）
时钟图案（Timing Pattern）
数据区域（Data Region）
3.应用特点
高密度存储：
容错性强
无需扫描线。
广泛应用
三、字符集****
Data Matrix 码，支持多种字符集，根据所编码的数据类型不同，Data Matrix 使用不同的编码模式（encoding modes）来优化存储效率。
1. ASCII 字符集（标准 ASCII 编码）
- 数字：0 到 9
- 大写字母：A 到 Z
- 小写字母：a 到 z（需使用扩展字符或切换模式）
- 符号：如 !, ", #, $, %, &, ', (, ), *, +, ,, -, ., /, :, ;, <, =, >, ?, @, [, \, ], ^, _, `
2. 控制字符：NULL、CR、LF 等（ASCII 0–31 和 127）
- 每个字符占 1 字节。
- 可通过“上移”（Shift）机制编码小写字母（例如：SHIFT + 'A' 表示 a）。
- 高效用于纯文本、数字和常见符号。
3. C40 编码模式（用于大写字母、数字和符号）**
- 适用字符：
- 大写字母 A–Z
- 数字 0–9
- 空格和一些特殊符号（如 !, ", %, *, +, ,, -, ., /）
- 编码效率：
- 每 3 个字符编码为 2 个字节 → 压缩率约 33%
4. Text 编码模式（文本模式）
- 适用字符**：
- 小写字母 a–z
- 数字 0–9
- 空格和常用符号
5. EDIFACT 编码模式
- 每个字符 6 位编码（比 8 位 ASCII 更紧凑）
- 支持字符集有限：主要是数字、大写字母和特定控制字符（如空格、?, *, +, - 等）
- 不支持小写字母和扩展 ASCII
四 、行业应用****
1. 医疗行业
- 医疗器械唯一标识（UDI）
- 药品追溯与防伪
- 植入物、手术器械管理
2. 零售与物流
- 小商品、珠宝、化妆品等紧凑包装上的标识
- 内部仓储与分拣系统
3. 工业制造
- 零部件追踪
- 生产批次管理
4. 航空与国防
- 高可靠性资产标记
五．案例：GS1- DataMatrix码 在医疗器械唯一标识UDI码应用。****

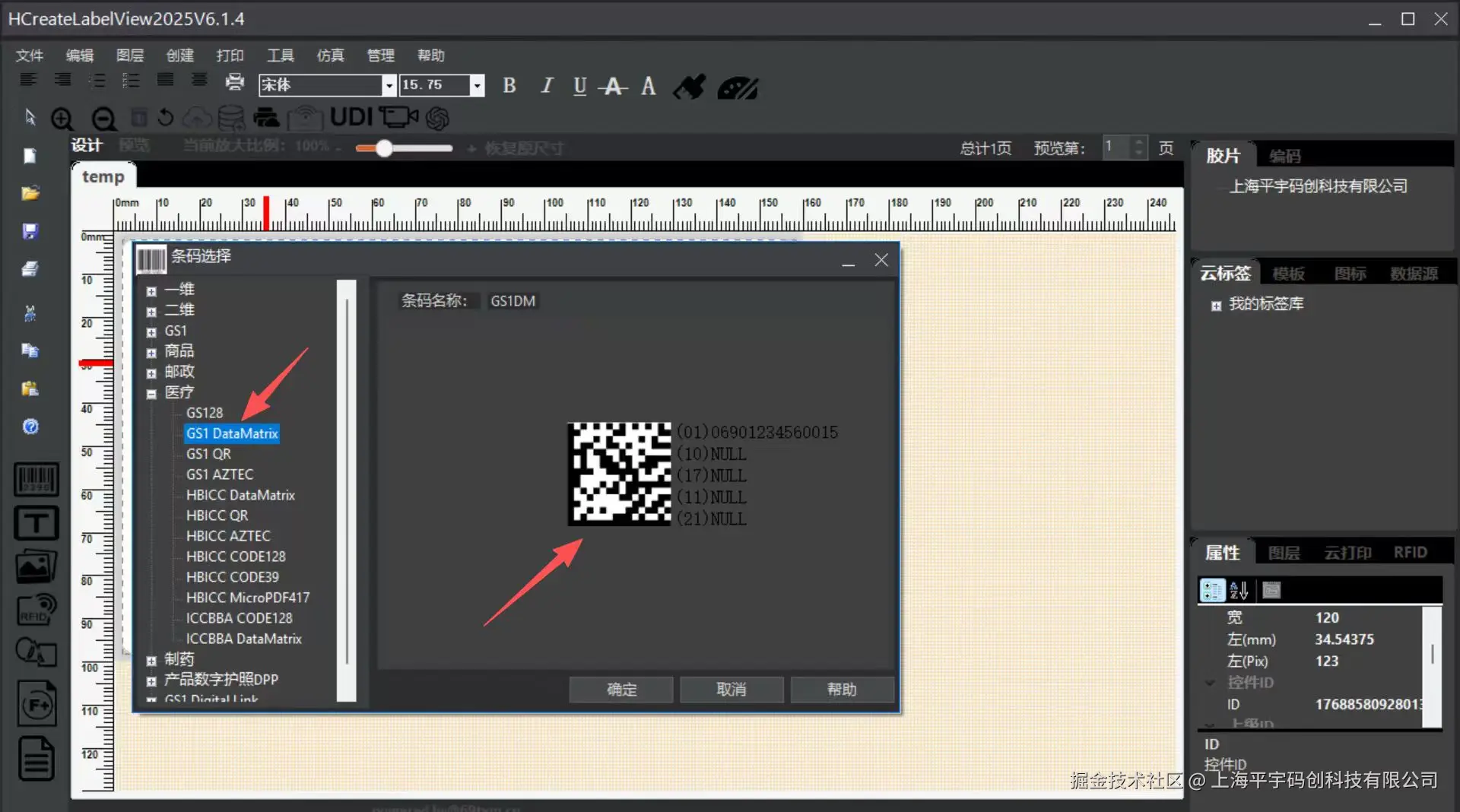

1.如何使用HCreateLabelView制作UDI码，在编码编辑器 中选择 医疗 / GS1-DataMatrix****

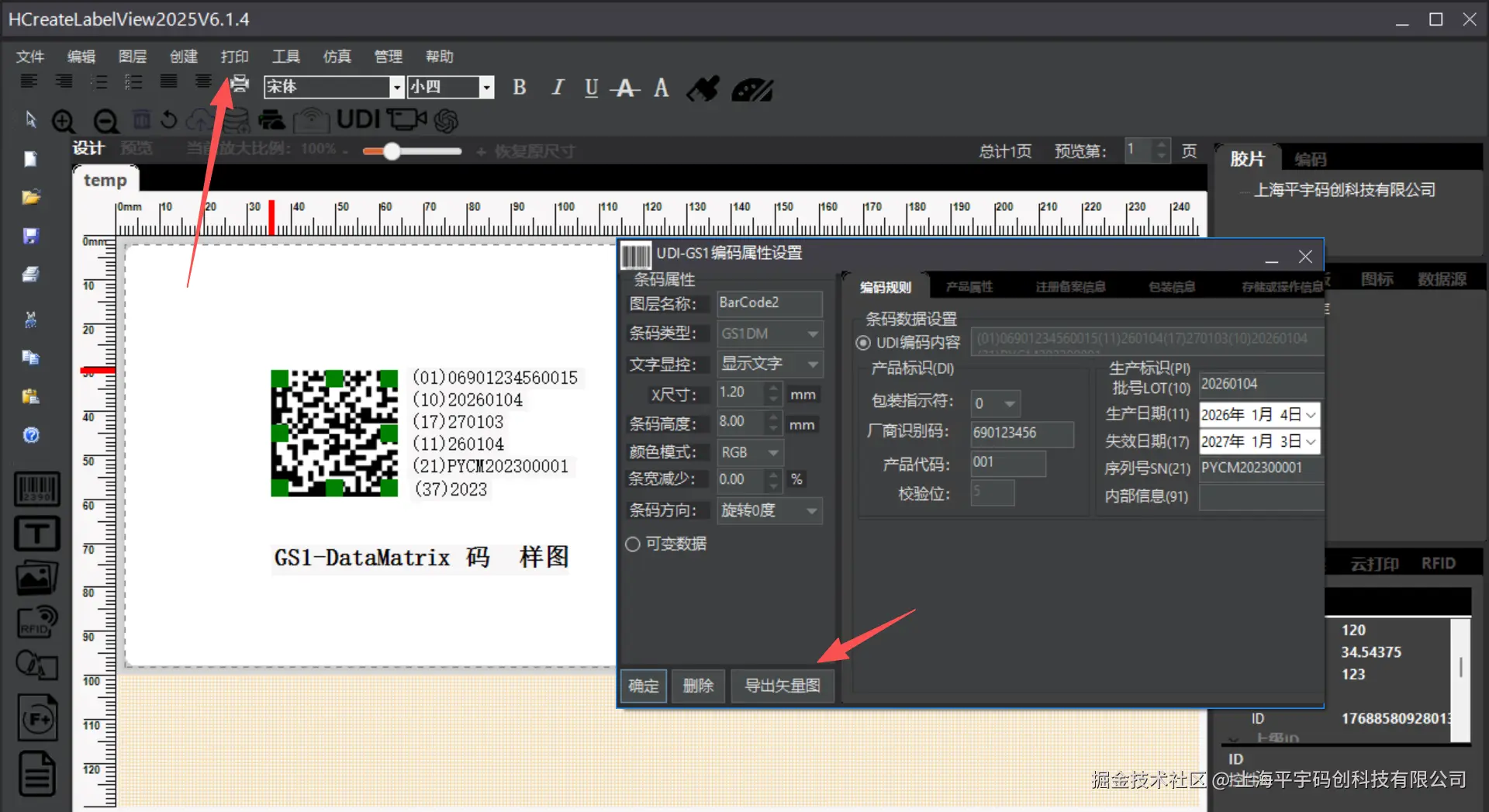

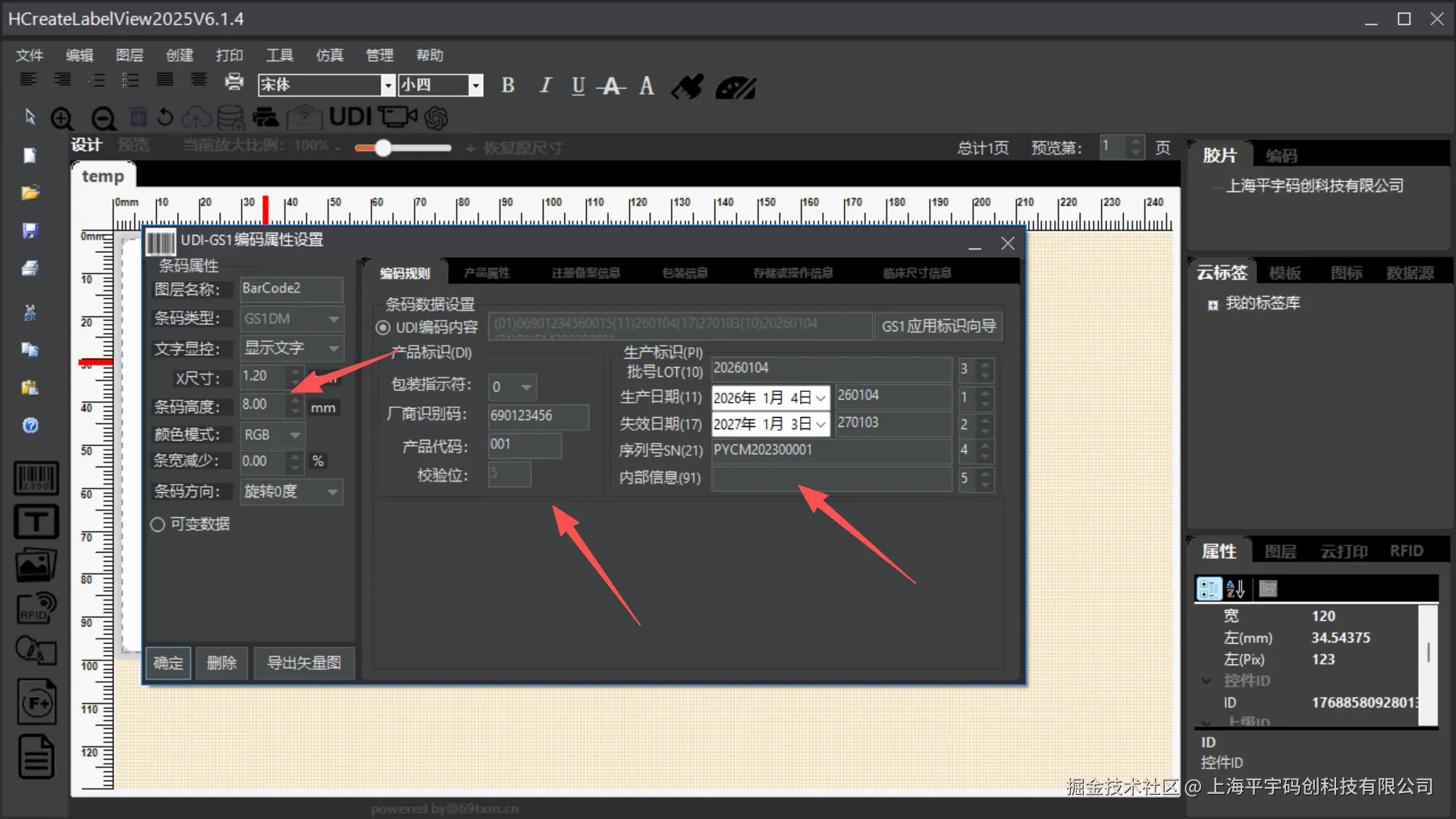

2. 设置 UDI DataMatrix 码的 x 尺寸和条码高度 ，输入UDI码DI和PI信息****
