『OpenGL学习滤镜相机』- Day 11: 实时滤镜效果

前言: 『OpenGL学习』 从零打造 Android 滤镜相机

上一篇:『OpenGL学习滤镜相机』- Day10: 相机预览与 OpenGL 结合

Github: OpenGLTest

📚 今日目标

• 掌握常见滤镜算法的原理和实现
• 学习色彩空间转换（RGB、HSV）
• 实现多种实时滤镜效果
• 理解滤镜参数调节机制
• 为美颜功能打下基础

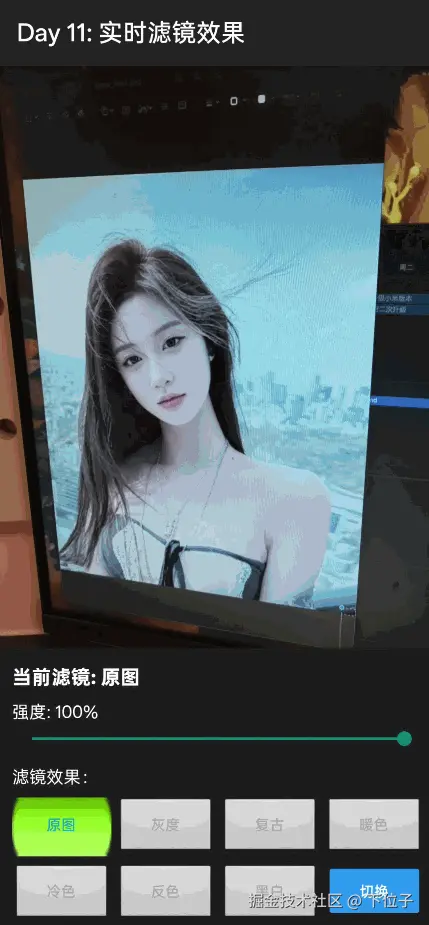

运行效果

🎯 学习内容

1. 滤镜基础原理

滤镜本质：在片段着色器中修改每个像素的颜色值。

原始像素颜色 → 滤镜算法处理 → 输出新颜色
   (R, G, B)  →   f(R, G, B)   → (R', G', B')

滤镜的分类

类型	说明	示例
色彩调整	修改 RGB 值	灰度、反色、亮度
色调风格	特定色彩倾向	复古、暖色、冷色
卷积滤镜	使用周围像素	模糊、锐化、边缘检测
空间变换	改变像素位置	扭曲、瘦脸

2. 常见滤镜实现

2.1 灰度滤镜

原理：将 RGB 转换为单一亮度值。

加权平均公式（符合人眼对颜色的敏感度）：

Gray = 0.299 × R + 0.587 × G + 0.114 × B

GLSL 实现：

vec4 grayscale(vec4 color) {
    float gray = dot(color.rgb, vec3(0.299, 0.587, 0.114));
    return vec4(vec3(gray), color.a);
}

简化版（性能更高）：

vec4 grayscale(vec4 color) {
    float gray = (color.r + color.g + color.b) / 3.0;
    return vec4(vec3(gray), color.a);
}

2.2 反色滤镜

原理：每个颜色分量用 1.0 减去原值。

GLSL 实现：

vec4 invert(vec4 color) {
    return vec4(1.0 - color.rgb, color.a);
}

2.3 亮度调整

原理：所有颜色分量加上/减去同一个值。

GLSL 实现：

uniform float uBrightness;  // -1.0 到 1.0

vec4 brightness(vec4 color, float value) {
    return vec4(color.rgb + value, color.a);
}

2.4 对比度调整

原理：拉伸或压缩颜色值的范围。

公式：

newColor = (color - 0.5) × contrast + 0.5

GLSL 实现：

uniform float uContrast;  // 0.0 到 2.0

vec4 contrast(vec4 color, float value) {
    return vec4((color.rgb - 0.5) * value + 0.5, color.a);
}

2.5 饱和度调整

原理：在灰度和原色之间插值。

GLSL 实现：

uniform float uSaturation;  // 0.0 到 2.0

vec4 saturation(vec4 color, float value) {
    float gray = dot(color.rgb, vec3(0.299, 0.587, 0.114));
    vec3 result = mix(vec3(gray), color.rgb, value);
    return vec4(result, color.a);
}

2.6 暖色调滤镜

原理：增加红色和黄色，营造温暖感觉。

GLSL 实现：

vec4 warm(vec4 color) {
    color.r = color.r + 0.1;  // 增加红色
    color.g = color.g + 0.05; // 微增绿色（产生黄色）
    return clamp(color, 0.0, 1.0);
}

2.7 冷色调滤镜

原理：增加蓝色，营造清冷感觉。

GLSL 实现：

vec4 cool(vec4 color) {
    color.b = color.b + 0.1;  // 增加蓝色
    return clamp(color, 0.0, 1.0);
}

2.8 复古滤镜

原理：降低饱和度 + 增加棕褐色调。

GLSL 实现：

vec4 sepia(vec4 color) {
    float r = color.r * 0.393 + color.g * 0.769 + color.b * 0.189;
    float g = color.r * 0.349 + color.g * 0.686 + color.b * 0.168;
    float b = color.r * 0.272 + color.g * 0.534 + color.b * 0.131;
    return vec4(r, g, b, color.a);
}

3. 色彩空间转换

3.1 RGB vs HSV

色彩空间	组成	适用场景
RGB	Red, Green, Blue	显示、存储
HSV	Hue, Saturation, Value	色彩调整

HSV 的优势：

• Hue（色相）：调整整体色调（0-360°）
• Saturation（饱和度）：调整颜色鲜艳程度（0-1）
• Value（明度）：调整亮度（0-1）

3.2 RGB 转 HSV

vec3 rgb2hsv(vec3 c) {
    vec4 K = vec4(0.0, -1.0 / 3.0, 2.0 / 3.0, -1.0);
    vec4 p = mix(vec4(c.bg, K.wz), vec4(c.gb, K.xy), step(c.b, c.g));
    vec4 q = mix(vec4(p.xyw, c.r), vec4(c.r, p.yzx), step(p.x, c.r));

    float d = q.x - min(q.w, q.y);
    float e = 1.0e-10;
    return vec3(abs(q.z + (q.w - q.y) / (6.0 * d + e)), d / (q.x + e), q.x);
}

3.3 HSV 转 RGB

vec3 hsv2rgb(vec3 c) {
    vec4 K = vec4(1.0, 2.0 / 3.0, 1.0 / 3.0, 3.0);
    vec3 p = abs(fract(c.xxx + K.xyz) * 6.0 - K.www);
    return c.z * mix(K.xxx, clamp(p - K.xxx, 0.0, 1.0), c.y);
}

3.4 色相偏移滤镜

uniform float uHueShift;  // 0.0 到 1.0

vec4 hueShift(vec4 color, float shift) {
    vec3 hsv = rgb2hsv(color.rgb);
    hsv.x = fract(hsv.x + shift);  // 循环色相
    vec3 rgb = hsv2rgb(hsv);
    return vec4(rgb, color.a);
}

4. 卷积滤镜

4.1 什么是卷积？

卷积使用周围像素来计算当前像素的值。

3×3 卷积核示例：

┌─────┬─────┬─────┐
│ TL  │ TM  │ TR  │  TL: Top Left, TM: Top Middle, TR: Top Right
├─────┼─────┼─────┤
│ ML  │ MC  │ MR  │  ML: Middle Left, MC: Middle Center, MR: Middle Right
├─────┼─────┼─────┤
│ BL  │ BM  │ BR  │  BL: Bottom Left, BM: Bottom Middle, BR: Bottom Right
└─────┴─────┴─────┘

4.2 模糊滤镜（均值滤波）

卷积核（所有权重相等）：

┌─────┬─────┬─────┐
│ 1/9 │ 1/9 │ 1/9 │
├─────┼─────┼─────┤
│ 1/9 │ 1/9 │ 1/9 │
├─────┼─────┼─────┤
│ 1/9 │ 1/9 │ 1/9 │
└─────┴─────┴─────┘

GLSL 实现：

uniform vec2 uTexelSize;  // vec2(1.0/width, 1.0/height)

vec4 blur(sampler2D texture, vec2 texCoord) {
    vec4 sum = vec4(0.0);
    for (float x = -1.0; x <= 1.0; x += 1.0) {
        for (float y = -1.0; y <= 1.0; y += 1.0) {
            vec2 offset = vec2(x, y) * uTexelSize;
            sum += texture2D(texture, texCoord + offset);
        }
    }
    return sum / 9.0;
}

4.3 锐化滤镜

卷积核：

┌─────┬─────┬─────┐
│  0  │ -1  │  0  │
├─────┼─────┼─────┤
│ -1  │  5  │ -1  │
├─────┼─────┼─────┤
│  0  │ -1  │  0  │
└─────┴─────┴─────┘

GLSL 实现：

vec4 sharpen(sampler2D texture, vec2 texCoord, vec2 texelSize) {
    vec4 center = texture2D(texture, texCoord);
    vec4 top    = texture2D(texture, texCoord + vec2(0.0, texelSize.y));
    vec4 bottom = texture2D(texture, texCoord - vec2(0.0, texelSize.y));
    vec4 left   = texture2D(texture, texCoord - vec2(texelSize.x, 0.0));
    vec4 right  = texture2D(texture, texCoord + vec2(texelSize.x, 0.0));

    return center * 5.0 - top - bottom - left - right;
}

5. 综合滤镜着色器

#extension GL_OES_EGL_image_external : require
precision mediump float;

varying vec2 vTexCoord;
uniform samplerExternalOES uTexture;
uniform int uFilterType;
uniform vec2 uTexelSize;

// 滤镜参数
uniform float uIntensity;  // 滤镜强度 0.0 - 1.0

// RGB 转 HSV
vec3 rgb2hsv(vec3 c) {
    // ... 实现代码 ...
}

// HSV 转 RGB
vec3 hsv2rgb(vec3 c) {
    // ... 实现代码 ...
}

// 灰度滤镜
vec4 grayscale(vec4 color) {
    float gray = dot(color.rgb, vec3(0.299, 0.587, 0.114));
    return vec4(vec3(gray), color.a);
}

// 复古滤镜
vec4 sepia(vec4 color) {
    float r = color.r * 0.393 + color.g * 0.769 + color.b * 0.189;
    float g = color.r * 0.349 + color.g * 0.686 + color.b * 0.168;
    float b = color.r * 0.272 + color.g * 0.534 + color.b * 0.131;
    return vec4(r, g, b, color.a);
}

// 暖色调滤镜
vec4 warm(vec4 color) {
    color.r = min(color.r + 0.1, 1.0);
    color.g = min(color.g + 0.05, 1.0);
    return color;
}

// 冷色调滤镜
vec4 cool(vec4 color) {
    color.b = min(color.b + 0.1, 1.0);
    return color;
}

// 反色滤镜
vec4 invert(vec4 color) {
    return vec4(1.0 - color.rgb, color.a);
}

// 黑白滤镜（高对比度）
vec4 blackWhite(vec4 color) {
    float gray = dot(color.rgb, vec3(0.299, 0.587, 0.114));
    float bw = step(0.5, gray);  // 阈值 0.5
    return vec4(vec3(bw), color.a);
}

void main() {
    vec4 color = texture2D(uTexture, vTexCoord);
    vec4 filtered;

    if (uFilterType == 0) {
        // 原图
        filtered = color;
    } else if (uFilterType == 1) {
        // 灰度
        filtered = grayscale(color);
    } else if (uFilterType == 2) {
        // 复古
        filtered = sepia(color);
    } else if (uFilterType == 3) {
        // 暖色调
        filtered = warm(color);
    } else if (uFilterType == 4) {
        // 冷色调
        filtered = cool(color);
    } else if (uFilterType == 5) {
        // 反色
        filtered = invert(color);
    } else if (uFilterType == 6) {
        // 黑白
        filtered = blackWhite(color);
    } else {
        filtered = color;
    }

    // 应用滤镜强度（原图和滤镜效果的混合）
    gl_FragColor = mix(color, filtered, uIntensity);
}

6. 滤镜参数调节

6.1 滤镜强度

// 使用 SeekBar 调节滤镜强度
seekBarIntensity.setOnSeekBarChangeListener(object : SeekBar.OnSeekBarChangeListener {
    override fun onProgressChanged(seekBar: SeekBar?, progress: Int, fromUser: Boolean) {
        val intensity = progress / 100.0f
        glSurfaceView.queueEvent {
            renderer.setFilterIntensity(intensity)
        }
    }
})

6.2 Renderer 中的参数传递

class Day11Renderer : GLSurfaceView.Renderer {

    @Volatile
    private var filterType: FilterType = FilterType.NONE

    @Volatile
    private var filterIntensity: Float = 1.0f

    override fun onDrawFrame(gl: GL10?) {
        // ... 其他代码 ...

        // 传递滤镜参数
        GLES20.glUniform1i(uFilterTypeLocation, filterType.ordinal)
        GLES20.glUniform1f(uIntensityLocation, filterIntensity)

        // 绘制
        drawQuad()
    }

    fun setFilterType(type: FilterType) {
        filterType = type
    }

    fun setFilterIntensity(intensity: Float) {
        filterIntensity = intensity.coerceIn(0f, 1f)
    }
}

7. 性能优化

7.1 避免复杂计算

// ❌ 不好：每次都计算
vec4 color = texture2D(uTexture, vTexCoord);
float gray = color.r * 0.299 + color.g * 0.587 + color.b * 0.114;

// ✅ 好：使用内置函数
float gray = dot(color.rgb, vec3(0.299, 0.587, 0.114));

7.2 减少分支

// ❌ 不好：大量 if-else
if (type == 0) { ... }
else if (type == 1) { ... }
else if (type == 2) { ... }
// ... 很多分支

// ✅ 好：使用不同的着色器程序
// 每种滤镜使用独立的着色器，避免分支

7.3 降低采样次数

// 对于模糊等需要多次采样的滤镜
// 可以先降低分辨率，再放大

8. 实用技巧

8.1 滤镜预设

data class FilterPreset(
    val name: String,
    val type: FilterType,
    val intensity: Float = 1.0f,
    val params: Map<String, Float> = emptyMap()
)

val presets = listOf(
    FilterPreset("原图", FilterType.NONE),
    FilterPreset("黑白", FilterType.GRAYSCALE, 1.0f),
    FilterPreset("淡雅", FilterType.GRAYSCALE, 0.5f),
    FilterPreset("复古", FilterType.SEPIA, 0.8f),
    FilterPreset("暖阳", FilterType.WARM, 1.0f),
    FilterPreset("冰雪", FilterType.COOL, 1.0f)
)

8.2 滤镜组合

// 先应用灰度，再应用对比度
vec4 color = texture2D(uTexture, vTexCoord);
color = grayscale(color);
color = contrast(color, 1.5);
gl_FragColor = color;

8.3 实时预览优化

// 使用低分辨率预览
val preview = Preview.Builder()
    .setTargetResolution(Size(640, 480))  // 降低分辨率
    .build()

💻 代码实践

今日任务

实现实时滤镜相机应用：

1. 集成 Day10 的相机预览功能
2. 实现 7 种滤镜效果：
   • 原图
   • 灰度
   • 复古
   • 暖色调
   • 冷色调
   • 反色
   • 黑白
3. 添加滤镜强度调节
4. 支持滤镜实时切换

实现效果

• 📹 实时相机预览
• 🎨 7 种滤镜效果
• 🎚️ 滤镜强度调节（SeekBar）
• 🔄 实时切换无卡顿
• 📸 支持拍照保存

核心代码结构

class Day11Renderer(glSurfaceView: GLSurfaceView) : GLSurfaceView.Renderer {

    enum class FilterType {
        NONE,       // 原图
        GRAYSCALE,  // 灰度
        SEPIA,      // 复古
        WARM,       // 暖色调
        COOL,       // 冷色调
        INVERT,     // 反色
        BLACK_WHITE // 黑白
    }

    private var filterType: FilterType = FilterType.NONE
    private var filterIntensity: Float = 1.0f

    override fun onDrawFrame(gl: GL10?) {
        // 更新纹理
        surfaceTexture.updateTexImage()

        // 传递滤镜参数
        GLES20.glUniform1i(uFilterTypeLocation, filterType.ordinal)
        GLES20.glUniform1f(uIntensityLocation, filterIntensity)

        // 绘制
        drawQuad()
    }
}

🧪 练习任务

基础任务

1. ✅ 实现至少 5 种滤镜效果
2. ✅ 添加滤镜强度调节
3. ✅ 支持实时切换

进阶任务

1. 🎨 实现自定义滤镜（调节色相、饱和度、亮度）
2. 💾 保存当前滤镜效果的照片
3. 🖼️ 添加滤镜预览缩略图
4. 📊 显示当前滤镜名称和参数

挑战任务

1. 🎬 实现 LUT（Look-Up Table）滤镜
2. 🌈 实现多重滤镜叠加
3. 🎭 实现局部滤镜（只对部分区域应用）
4. 📈 性能监控（FPS、帧耗时）

📖 知识点总结

滤镜分类

类型	原理	性能	示例
颜色调整	修改像素 RGB 值	高	灰度、反色
色调风格	特定色彩变换	高	复古、暖色
卷积滤镜	使用周围像素	低	模糊、锐化
空间变换	改变像素位置	中	扭曲、旋转

GLSL 常用函数

函数	说明	示例
dot(v1, v2)	点积	dot(color.rgb, vec3(0.299, 0.587, 0.114))
mix(x, y, a)	线性插值	mix(original, filtered, intensity)
clamp(x, min, max)	限制范围	clamp(color, 0.0, 1.0)
step(edge, x)	阶跃函数	step(0.5, gray)
smoothstep(e0, e1, x)	平滑阶跃	smoothstep(0.4, 0.6, gray)

最佳实践

1. ✅ 使用内置函数：性能更好
2. ✅ 避免过多分支：影响 GPU 性能
3. ✅ 参数可调节：提供更好的用户体验
4. ✅ 提供强度控制：允许部分应用滤镜
5. ✅ 预设滤镜：方便用户快速选择

🔗 参考资料

滤镜算法

• Instagram Filters - Instagram 滤镜算法
• GPUImage - 开源滤镜库
• Color Theory - 色彩理论

GLSL 资源

• The Book of Shaders - GLSL 教程
• Shadertoy - GLSL 示例库

📝 今日总结

今天我们学习了实时滤镜效果：

1. ✅ 理解了滤镜的基本原理：修改像素颜色值
2. ✅ 掌握了 7 种常见滤镜的实现
3. ✅ 学习了色彩空间转换（RGB ↔ HSV）
4. ✅ 实现了滤镜强度调节机制
5. ✅ 了解了性能优化技巧

关键要点：

• 滤镜本质是片段着色器中的颜色变换
• 使用内置函数提高性能
• 滤镜强度通过 mix() 控制
• 卷积滤镜需要多次采样，性能较低

下一篇：# 『OpenGL学习滤镜相机』- Day 12: LUT 滤镜（Look-Up Table）
