1. 基本理论

1.1 VLAN 的核心概念（为什么要有 VLAN）

VLAN（Virtual LAN） ：把一个或多个物理交换机上的端口划分到同一个逻辑二层广播域中。
目的：隔离广播域、增强安全、简化管理、实现多租户与策略划分（按部门/应用/安全域划分）。
本质：VLAN 把二层网络“逻辑化”——不同 VLAN 之间的主机在二层上互相不可见（默认不能直接通信，需三层路由）。

1.2 VLAN ID 与范围

VLAN ID 范围通常是 1–4094（802.1Q），0 与 4095 保留。
VLAN 1：厂商常作为默认 VLAN（建议不要把管理/重要业务放在 VLAN 1）。
可以有管理 VLAN（Management VLAN）、数据 VLAN、语音 VLAN（Voice VLAN）等语义上的划分。

1.3 802.1Q 帧与 Tag（什么是标记）

当帧在 trunk 上传输多个 VLAN 时，要**打标签（tag）**以区分 VLAN。802.1Q 标签占 4 字节：包含 PCP（3位优先级）、DEI（1位）和 VLAN ID（12位）。
物理/Access 口收到未打标签帧时：交换机把该帧视作端口的 PVID（Port VLAN ID） 所在 VLAN 的 untagged 帧。
Native VLAN / PVID：某些实施会把未打标签的帧映射到 native VLAN（安全注意见后述）。

1.4 端口类型（理解 L2 交换行为）

Access（接入）端口：属于单一 VLAN；接收未打标签帧 → 赋予该 VLAN 的 PVID；发送到主机时去掉 tag（untagged）。
Trunk（干道）端口：传递多个 VLAN 的流量；发送帧通常会给除 native 外的 VLAN 打标签；管理允许哪些 VLAN（allow list）。
Hybrid / QinQ 等模式：厂商会有混合口、或用于服务商的 802.1ad（QinQ）入口，能在原 tag 外再套一层 tag（客户 VLAN -> 服务 VLAN）。

1.5 三层 SVI（Vlan-interface）与 Inter-VLAN Routing

SVI（Vlan-interface） ：在三层交换机上为某个 VLAN 配置的虚拟接口（即该 VLAN 的网关）。例如 interface Vlan-interface 10。
SVI Up 的条件：该 VLAN 在本交换机上必须“有生口”（至少存在一个处于 Up 且转发状态的二层端口，或 trunk 上该 VLAN 被允许并有对端在发流量）。如果没有生口，SVI 会是 down（你之前遇到的问题）。
VLAN 间通信：在 L3 交换上，跨 VLAN 的数据包会发到对应 SVI，由交换机做三层转发；也可用路由器（router-on-a-stick）通过子接口做 inter-VLAN routing。
Router-on-a-stick：把一条物理链路分成多个子接口（Gi0/0.10 dot1q 10 等），路由器对每个子接口做 IP。适用于较小网络或没有 L3 交换的场景。

1.6 MAC 学习与二层转发

交换机根据收到帧的源 MAC 学习（MAC → 端口），建立 FDB（MAC table）。
收到目的 MAC：
- 若已学习到端口 → 单播转发到该端口；
- 若未知 → Flood（泛洪）到该 VLAN 内的其他端口（包括 Trunk）。
ARP 是 IP → MAC 解析的机制（同 VLAN 主机通信需先 ARP）。

1.7 Trunk 的细节与常见问题

允许 VLAN（Allowed VLAN） ：Trunk 一般会限制允许通过的 VLAN（port trunk permit vlan ...），不在列表的 VLAN 无法跨越该链路。
Native VLAN / PVID 不一致 会引起 VLAN 漏洞或流量落入错误 VLAN。
Trunk mismatch（一端 trunk，另一端 access）会导致 VLAN 无法跨交换机。
MTU/Tag 附加：802.1Q 增加 4 字节；如果使用巨帧或隧道，注意 MTU。

参考资料

info.support.huawei.com/info-finder…

2. 实验

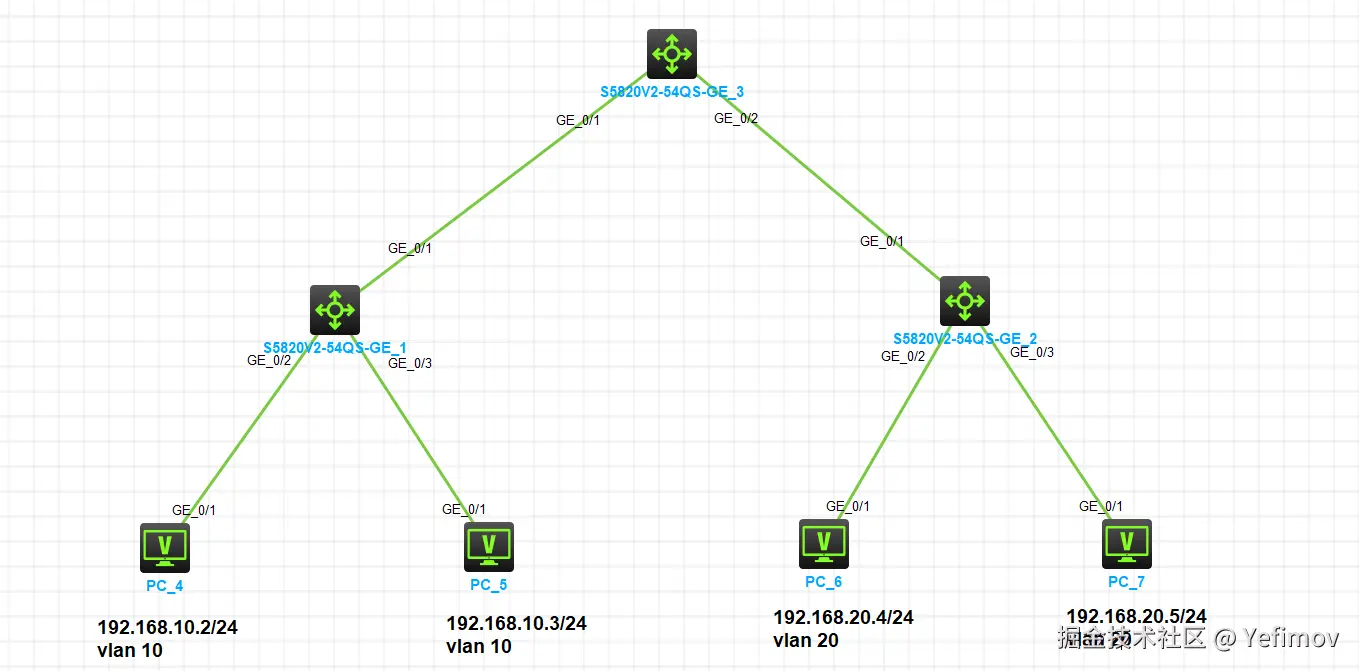

2.1 拓扑图

2.2 二层vlan

A SW1

#
interface GigabitEthernet1/0/2
 port link-mode bridge
 port access vlan 10
 combo enable fiber
#
interface GigabitEthernet1/0/3
 port link-mode bridge
 port access vlan 10
 combo enable fiber
#

B SW4

#
interface GigabitEthernet1/0/2
 port link-mode bridge
 port access vlan 20
 combo enable fiber
#
interface GigabitEthernet1/0/3
 port link-mode bridge
 port access vlan 20
 combo enable fiber
#

C 结果

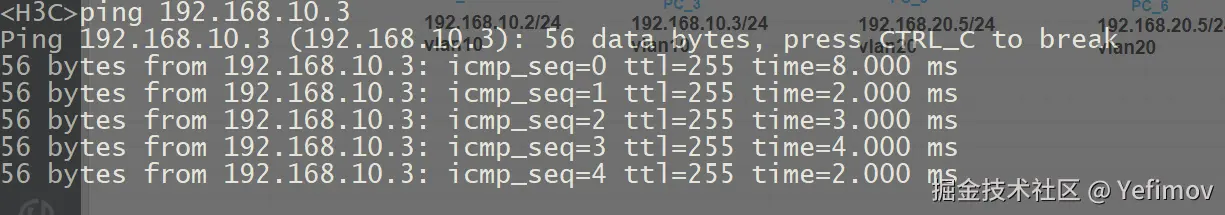

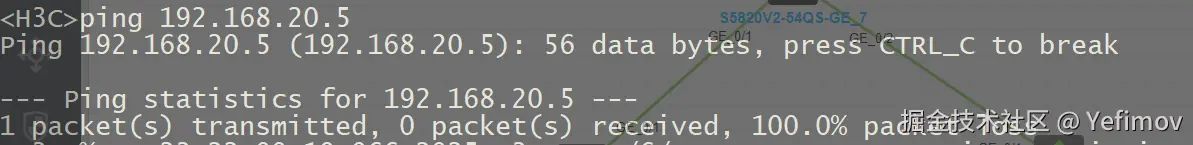

同vlan之间可以ping通，不同之间vlan ping不通

2.3 三层vlan

A SW1

#
interface GigabitEthernet1/0/1
 port link-mode bridge
 port link-type trunk
 port trunk permit vlan all
 combo enable fiber
#

B SW4

#
interface GigabitEthernet1/0/1
 port link-mode bridge
 port link-type trunk
 port trunk permit vlan all
 combo enable fiber
#

C SW7

#
interface GigabitEthernet1/0/1
 port link-mode bridge
 port link-type trunk
 port trunk permit vlan all
 combo enable fiber
#
interface GigabitEthernet1/0/2
 port link-mode bridge
 port link-type trunk
 port trunk permit vlan all
 combo enable fiber
#

#
interface Vlan-interface10
 ip address 192.168.10.254 255.255.255.0
#
interface Vlan-interface20
 ip address 192.168.20.254 255.255.255.0
#
return

D 结果

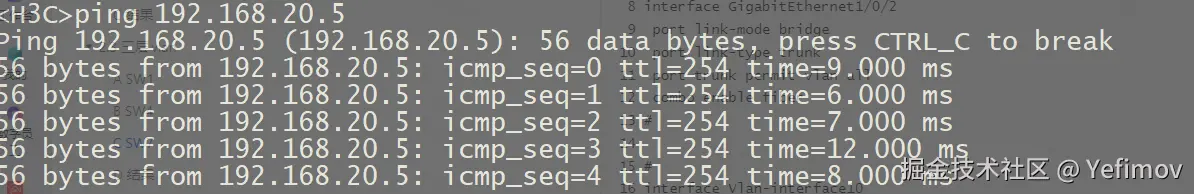

不同vlan之间可以ping通

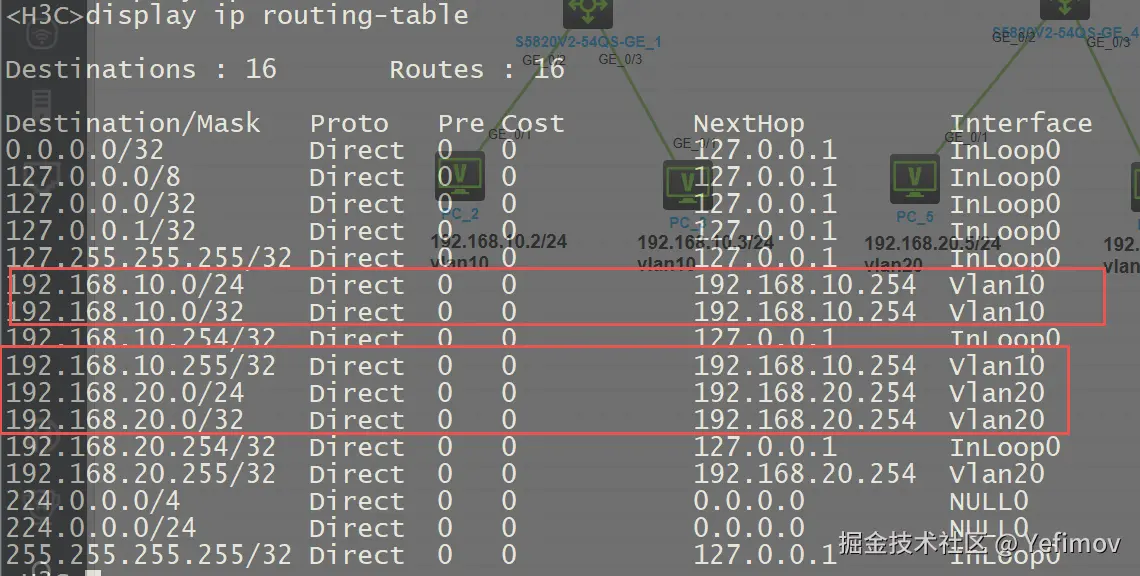

sw7的路由表

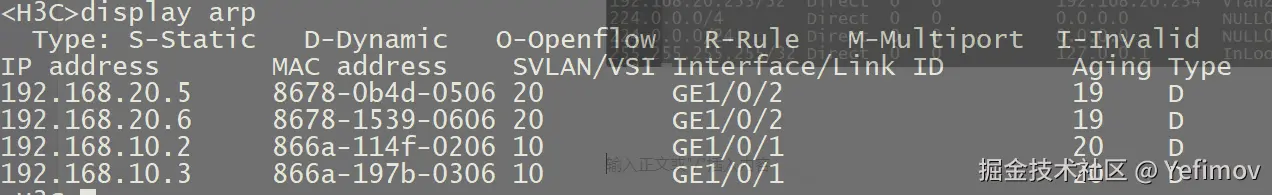

sw7的mac表
