使用 OpenCvSharp 在 WinForms 中实现模板匹配
项目概述
模板匹配是计算机视觉中一种基础而实用的技术，用于在一幅较大的“源图像”中定位与给定“模板图像”最相似的区域。本文将引导您使用 OpenCvSharp 库，在 C# 的 WinForms 桌面应用中实现一个完整的模板匹配工具。
该应用支持用户上传源图和模板图，执行匹配后，在源图像上高亮显示匹配位置，并输出匹配置信度（相似度得分），便于直观判断匹配效果。
环境设置
在开始编码前，请通过 NuGet 包管理器安装以下依赖项：
-
OpenCvSharp4 -
OpenCvSharp4.runtime.win -
OpenCvSharp4.Extensions（注意：若使用 .NET 6+，可能需额外引用System.Drawing.Common）
这些包提供了 OpenCV 的 C# 封装、运行时库以及与 System.Drawing.Bitmap 的互操作支持。
用户界面设计
应用程序包含以下主要控件：
-
两个
PictureBox：分别用于显示源图像和模板图像 -
两个文本框与按钮：用于选择图像文件路径
-
一个"执行匹配"按钮
-
一个结果显示
PictureBox和标签（Label）用于显示置信度
核心功能实现
1、选择源图像
private void btnSelectSource_Click(object sender, EventArgs e)
{
using (OpenFileDialog openFileDialog = new OpenFileDialog())
{
openFileDialog.Filter = "Image files (*.png;*.jpg;*.jpeg;*.bmp)|*.png;*.jpg;*.jpeg;*.bmp|All files (*.*)|*.*";
if (openFileDialog.ShowDialog() == DialogResult.OK)
{
sourcePath = openFileDialog.FileName;
txtSourcePath.Text = sourcePath;
pictureBoxSource.Image = System.Drawing.Image.FromFile(sourcePath);
}
}
}
2、选择模板图像
private void btnSelectTemplate_Click(object sender, EventArgs e)
{
using (OpenFileDialog openFileDialog = new OpenFileDialog())
{
openFileDialog.Filter = "Image files (*.png;*.jpg;*.jpeg;*.bmp)|*.png;*.jpg;*.jpeg;*.bmp|All files (*.*)|*.*";
if (openFileDialog.ShowDialog() == DialogResult.OK)
{
templatePath = openFileDialog.FileName;
txtTemplatePath.Text = templatePath;
pictureBoxTemplate.Image = System.Drawing.Image.FromFile(templatePath);
}
}
}
3、执行模板匹配
private void btnMatch_Click(object sender, EventArgs e)
{
if (string.IsNullOrEmpty(sourcePath) || string.IsNullOrEmpty(templatePath))
{
MessageBox.Show("Please select both source and template images.", "Error", MessageBoxButtons.OK, MessageBoxIcon.Error);
return;
}
using (Mat source = Cv2.ImRead(sourcePath))
using (Mat template = Cv2.ImRead(templatePath))
using (Mat result = new Mat())
{
// 执行归一化相关系数匹配
Cv2.MatchTemplate(source, template, result, TemplateMatchModes.CCoeffNormed);
// 获取最佳匹配位置和置信度
Cv2.MinMaxLoc(result, out _, out double maxVal, out _, out Point maxLoc);
if (maxVal > 0.8) // 阈值可根据实际需求调整
{
// 在源图上绘制匹配框
Cv2.Rectangle(
source,
maxLoc,
new Point(maxLoc.X + template.Width, maxLoc.Y + template.Height),
Scalar.Red,
thickness: 2
);
// 转换为 Bitmap 并显示
pictureBoxResult.Image = BitmapConverter.ToBitmap(source);

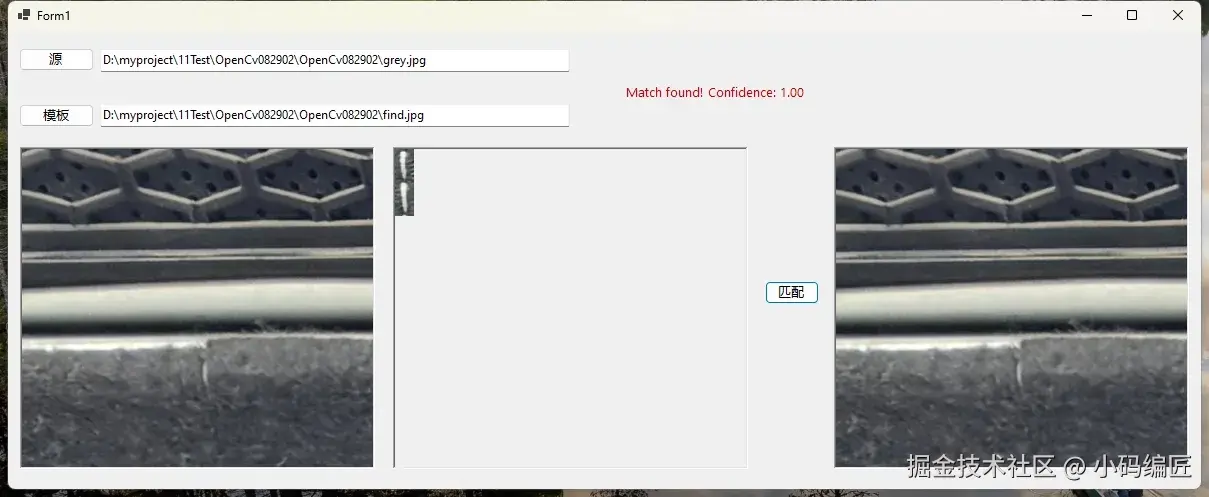

lblResult.Text = $"Match found! Confidence: {maxVal:F2}";
}
else
{
lblResult.Text = "No match found.";
}
}
}
关键点解析
1、匹配方法选择
使用 TemplateMatchModes.CCoeffNormed（归一化相关系数），其输出值范围为 [0, 1]，越接近 1 表示相似度越高，适合大多数场景。
2、阈值设定
示例中设为 0.8，但实际应用中应根据图像质量、光照变化、尺度差异等因素动态调整。
3、结果可视化
通过 Cv2.Rectangle 在原图上绘制红色矩形框，直观标出匹配区域。
4、图像格式转换
利用 BitmapConverter.ToBitmap() 将 OpenCV 的 Mat 对象转为 WinForms 可显示的 Bitmap，这是 OpenCvSharp.Extensions 提供的关键桥梁。
性能考虑
对于高分辨率图像或需要实时处理的场景，可考虑以下优化：
-
使用后台线程（如
Task.Run）避免 UI 卡顿 -
对图像进行预缩放以降低计算量
-
若硬件支持，启用 OpenCV 的 CUDA 后端（需编译支持 GPU 的 OpenCvSharp 版本）
总结
通过本示例，我们成功在 WinForms 中开发了一个简单但完整的模板匹配工具。这项技术广泛应用于工业检测（如零件定位）、文档分析、游戏辅助、自动化测试等领域。
虽然模板匹配对旋转、缩放和形变敏感，但在受控环境下仍是非常高效可靠的方案。结合 OpenCvSharp 强大的图像处理能力，开发者可以快速将其集成到各类桌面应用中。
希望本文能帮助大家掌握模板匹配的基本实现思路，并激发更多计算机视觉应用场景的探索。
