一套代码通吃所有工业协议？C# 适配器模式实战

小码编匠
50 阅读6分钟

前言

工业自动化领域摸爬滚打多年的你，是否遇到过这样的头疼问题：车间里有西门子的PLC用OPC UA协议，施耐德的设备走Modbus TCP，还有些老设备只支持串口通信？每种协议都要写一套代码，维护起来简直是噩梦！

今天就来聊聊如何用C#的适配器模式，让一套代码搞定所有工业协议。这不是纸上谈兵，而是在实际项目中验证过的解决方案，能帮大家从"协议地狱"中解脱出来。

本文将为大家揭秘：如何设计统一的协议网关、实现设备权限隔离，以及保证数据质量的核心技巧。学会这套方法，以后再也不用为新设备接入而加班了！

工业协议接入的三大痛点

痛点一：协议繁多，代码重复

车间设备来自不同厂商，每家都有自己的"方言"：

  • OPC UA协议，节点访问方式复杂

  • Modbus TCP，需要地址映射

  • 串口通信，数据格式各异

每种协议都要单独开发，代码重复度高达80%以上！

痛点二：维护困难，扩展性差

  • 新增设备需要重写大量代码

  • 协议逻辑散落在各个模块

  • 数据质量检查不统一

  • 权限控制各自为政

痛点三：数据质量难保证

  • 不同协议的错误处理机制不同

  • 数据时效性检查缺失

  • 命名空间管理混乱

  • 权限控制不够细粒度

适配器模式：一招制敌的解决方案

适配器模式就像工业现场的"万能转换器"，让不同接口的设备都能插到同一个插座上。核心思想是：定义统一接口，各种协议通过适配器转换。

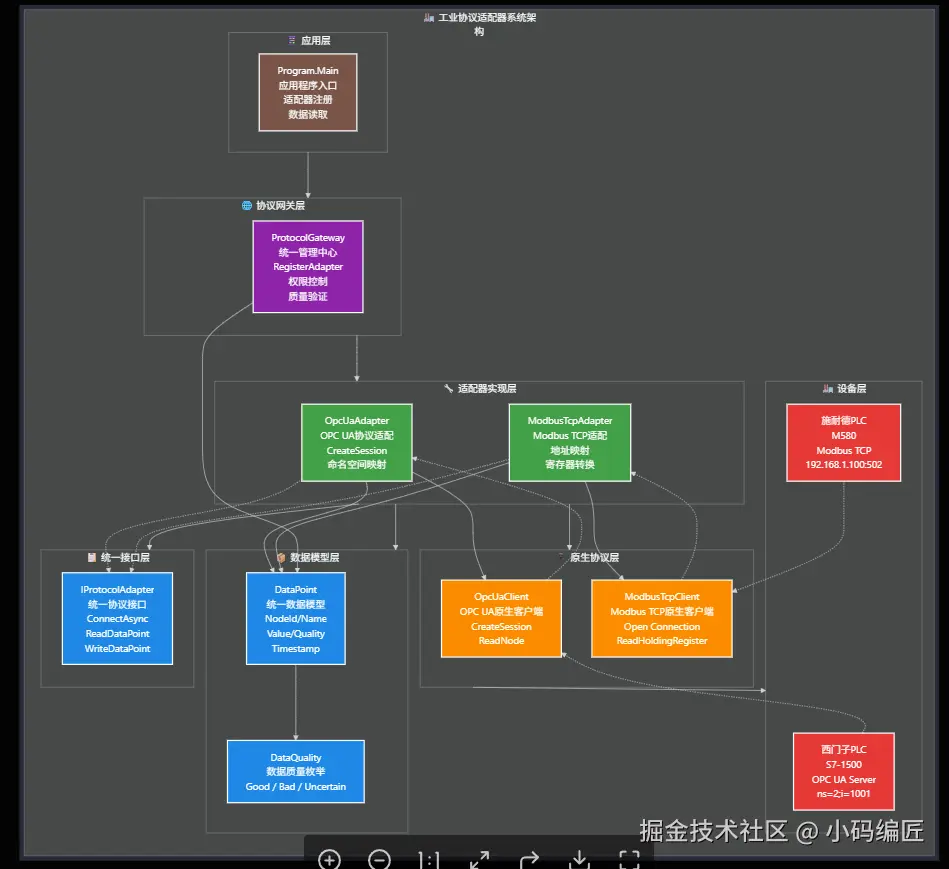

设计核心：四层架构

1、定义标准化的设备操作规范

2、各协议的转换适配逻辑

3、统一的连接、权限、质量控制（重点）

4、各厂商的SDK和驱动

业务流程图

实战方案一：统一协议接口设计

首先定义一个标准化的设备接口，这是整个方案的基石：

// 数据质量枚举 - 工业标准
public enum DataQuality
{
    Good,      // 数据良好
    Bad,       // 数据异常
    Uncertain  // 数据不确定
}

// 统一数据点模型
public class DataPoint
{
    public string NodeId { get; set; }        // 节点标识
    public string Name { get; set; }          // 显示名称
    public object Value { get; set; }         // 数据值
    public DataQuality Quality { get; set; }  // 质量标识
    public DateTime Timestamp { get; set; }   // 时间戳
    public string Namespace { get; set; }     // 命名空间
}

// 统一协议接口 - 关键抽象
public interface IProtocolAdapter
{
    Task<bool> ConnectAsync();
    Task DisconnectAsync();
    Task<DataPoint> ReadDataPointAsync(string nodeId);
    Task<List<DataPoint>> ReadMultipleDataPointsAsync(List<string> nodeIds);
    Task<bool> WriteDataPointAsync(string nodeId, object value);
    bool IsConnected { get; }
    string ProtocolName { get; }
}

设计金句：接口统一了，协议就不再是障碍，而是选项。

实战坑点提醒

  • 一定要有层次结构，便于大型系统管理

  • 参考OPC UA标准，保证工业兼容性

  • 工业通信往往有延迟，必须用异步模式

实战方案二：OPC UA适配器实现

OPC UA是现代工业通信的主流协议，看看如何优雅地适配：

// OPC UA适配器实现
public class OpcUaAdapter : IProtocolAdapter
{
    private readonly OpcUaClient _opcClient;
    private readonly string _namespacePrefix;
    public bool IsConnected => _opcClient.Connected;
    public string ProtocolName => "OPC UA";

    public OpcUaAdapter(string endpointUrl, string namespacePrefix = "OPCUA")
    {
        _opcClient = new OpcUaClient(endpointUrl);
        _namespacePrefix = namespacePrefix;
    }

    public async Task<bool> ConnectAsync()
    {
        return await _opcClient.CreateSession();
    }

    public async Task<DataPoint> ReadDataPointAsync(string nodeId)
    {
        var opcValue = await _opcClient.ReadNode(nodeId);
        return ConvertToDataPoint(opcValue);
    }

    // 🔥 核心转换方法 - 适配器的精髓
    private DataPoint ConvertToDataPoint(OpcValue opcValue)
    {
        return new DataPoint
        {
            NodeId = opcValue.NodeId,
            Name = $"Node_{opcValue.NodeId}",
            Value = opcValue.Value,
            Quality = opcValue.StatusCode == 0 ? DataQuality.Good : DataQuality.Bad,
            Timestamp = opcValue.ServerTimestamp,
            Namespace = $"{_namespacePrefix}.{opcValue.NodeId}"
        };
    }
}

设计金句：好的适配器像翻译官，让不同"语言"的设备都能互相理解。

应用场景

  • 直接支持OPC UA Server

  • KEPServerEX等网关软件

  • 阿里云IoT、华为FusionPlant

实战方案三：Modbus TCP适配器

Modbus是工业界的"普通话"，几乎所有设备都支持：

public class ModbusTcpAdapter : IProtocolAdapter
{
    private readonly ModbusTcpClient _modbusClient;
    private readonly Dictionary<string, int> _nodeIdToAddressMap;

    public ModbusTcpAdapter(string ipAddress, int port)
    {
        _modbusClient = new ModbusTcpClient(ipAddress, port);
        _nodeIdToAddressMap = new Dictionary<string, int>();
        InitializeAddressMapping(); // 配置地址映射
    }

    // 🎯 地址映射配置 - Modbus的关键
    private void InitializeAddressMapping()
    {
        _nodeIdToAddressMap.Add("Temperature", 40001);
        _nodeIdToAddressMap.Add("Pressure", 40002);
        _nodeIdToAddressMap.Add("FlowRate", 40003);
        _nodeIdToAddressMap.Add("Level", 40004);
    }

    public async Task<DataPoint> ReadDataPointAsync(string nodeId)
    {
        if (!_nodeIdToAddressMap.TryGetValue(nodeId, out int address))
        {
            throw new ArgumentException($"Unknown nodeId: {nodeId}");
        }
        var modbusRegister = await _modbusClient.ReadHoldingRegister(address);
        return ConvertToDataPoint(nodeId, modbusRegister);
    }

    private DataPoint ConvertToDataPoint(string nodeId, ModbusRegister modbusRegister)
    {
        return new DataPoint
        {
            NodeId = nodeId,
            Name = nodeId,
            Value = modbusRegister.Value,
            Quality = modbusRegister.IsValid ? DataQuality.Good : DataQuality.Bad,
            Timestamp = modbusRegister.ReadTime,
            Namespace = $"MODBUS.{nodeId}"
        };
    }
}

设计金句：Modbus虽然简单，但地址映射做得好，系统就成功了一半。

  • 建议用配置文件管理，不要硬编码

  • 注意16位寄存器的高低字节顺序

  • Modbus TCP容易断连，要有重连机制

实战方案四：协议网关统一管理

有了适配器，还需要一个管家来统一管理：

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;

namespace AppProtocolAdapter
{
    // 协议网关管理器
    public class ProtocolGateway
    {
        // 注册的协议适配器，重点在这里，这个dictionary实现了协议的动态注册和管理
        private readonly Dictionary<string, IProtocolAdapter> _adapters;
        private readonly Dictionary<string, string> _permissions;

        public ProtocolGateway()
        {
            _adapters = new Dictionary<string, IProtocolAdapter>();
            _permissions = new Dictionary<string, string>();
        }

        public void RegisterAdapter(string adapterId, IProtocolAdapter adapter)
        {
            _adapters[adapterId] = adapter;
            Console.WriteLine($"Protocol adapter '{adapterId}' ({adapter.ProtocolName}) registered");
        }

        public void SetPermission(string adapterId, string permission)
        {
            _permissions[adapterId] = permission;
        }

        public async Task<bool> ConnectAdapter(string adapterId)
        {
            if (_adapters.TryGetValue(adapterId, out var adapter))
            {
                return await adapter.ConnectAsync();
            }
            return false;
        }

        public async Task<DataPoint> ReadDataPoint(string adapterId, string nodeId)
        {
            if (!CheckPermission(adapterId, "READ"))
            {
                throw new UnauthorizedAccessException($"No READ permission for adapter: {adapterId}");
            }
            if (_adapters.TryGetValue(adapterId, out var adapter))
            {
                var dataPoint = await adapter.ReadDataPointAsync(nodeId);
                // 数据质量标注
                dataPoint.Quality = ValidateDataQuality(dataPoint);
                return dataPoint;
            }
            throw new ArgumentException($"Adapter not found: {adapterId}");
        }

        public async Task<List<DataPoint>> ReadMultipleDataPoints(string adapterId, List<string> nodeIds)
        {
            if (!CheckPermission(adapterId, "READ"))
            {
                throw new UnauthorizedAccessException($"No READ permission for adapter: {adapterId}");
            }
            if (_adapters.TryGetValue(adapterId, out var adapter))
            {
                var dataPoints = await adapter.ReadMultipleDataPointsAsync(nodeIds);
                // 批量数据质量标注
                foreach (var dataPoint in dataPoints)
                {
                    dataPoint.Quality = ValidateDataQuality(dataPoint);
                }
                return dataPoints;
            }
            throw new ArgumentException($"Adapter not found: {adapterId}");
        }

        private bool CheckPermission(string adapterId, string operation)
        {
            if (_permissions.TryGetValue(adapterId, out var permission))
            {
                return permission.Contains(operation);
            }
            return true; // 默认允许
        }

        private DataQuality ValidateDataQuality(DataPoint dataPoint)
        {
            // 数据质量验证逻辑
            if (dataPoint.Value == null)
                return DataQuality.Bad;
            if (DateTime.Now - dataPoint.Timestamp > TimeSpan.FromMinutes(5))
                return DataQuality.Uncertain;
            return dataPoint.Quality;
        }

        public void ListAdapters()
        {
            Console.WriteLine("\n=== 注册协议适配器 ===");
            foreach (var kvp in _adapters)
            {
                var adapter = kvp.Value;
                var permission = _permissions.GetValueOrDefault(kvp.Key, "READ,WRITE");
                Console.WriteLine($"ID: {kvp.Key}, Protocol: {adapter.ProtocolName}, " +
                                  $"Connected: {adapter.IsConnected}, Permissions: {permission}");
            }
        }
    }
}

设计金句：网关不只是路由器，更是数据质量的守门员。

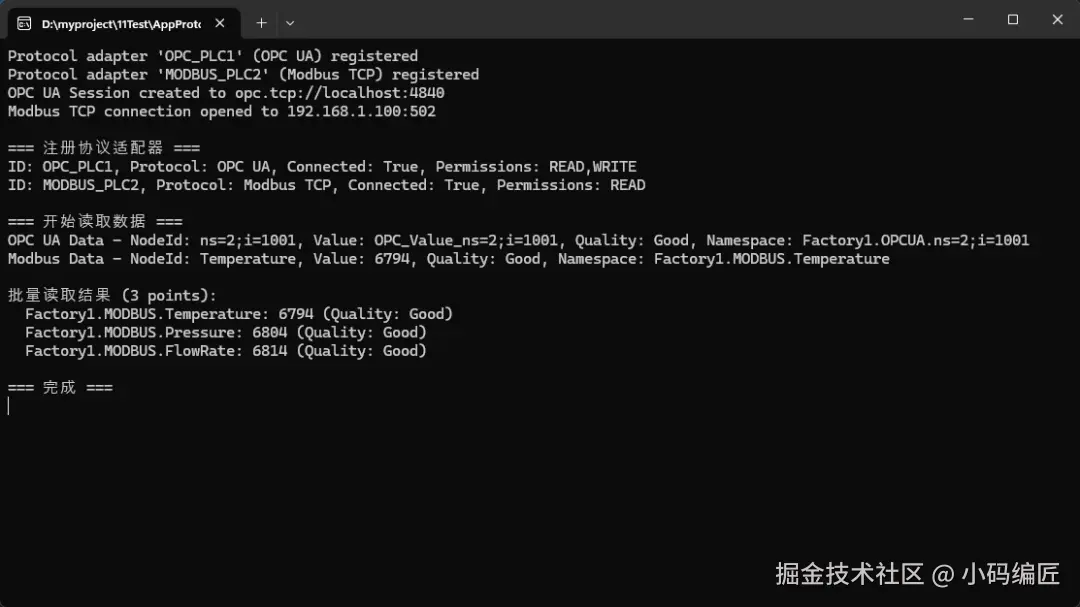

实战方案五：完整使用示例

看看在实际项目中如何使用这套方案：

namespace AppProtocolAdapter
{
    internal class Program
    {
        public static async Task Main(string[] args)
        {
            var gateway = new ProtocolGateway();

            // 注册不同协议的适配器
            var opcAdapter = new OpcUaAdapter("opc.tcp://localhost:4840", "Factory1.OPCUA");
            var modbusAdapter = new ModbusTcpAdapter("192.168.1.100", 502, "Factory1.MODBUS");

            gateway.RegisterAdapter("OPC_PLC1", opcAdapter);
            gateway.RegisterAdapter("MODBUS_PLC2", modbusAdapter);

            // 设置权限
            gateway.SetPermission("OPC_PLC1", "READ,WRITE");
            gateway.SetPermission("MODBUS_PLC2", "READ");

            // 连接适配器
            await gateway.ConnectAdapter("OPC_PLC1");
            await gateway.ConnectAdapter("MODBUS_PLC2");

            gateway.ListAdapters();

            Console.WriteLine("\n=== 开始读取数据 ===");
            try
            {
                // 通过统一接口读取不同协议的数据
                var opcDataPoint = await gateway.ReadDataPoint("OPC_PLC1", "ns=2;i=1001");
                Console.WriteLine($"OPC UA Data - NodeId: {opcDataPoint.NodeId}, " +
                                  $"Value: {opcDataPoint.Value}, Quality: {opcDataPoint.Quality}, " +
                                  $"Namespace: {opcDataPoint.Namespace}");

                var modbusDataPoint = await gateway.ReadDataPoint("MODBUS_PLC2", "Temperature");
                Console.WriteLine($"Modbus Data - NodeId: {modbusDataPoint.NodeId}, " +
                                  $"Value: {modbusDataPoint.Value}, Quality: {modbusDataPoint.Quality}, " +
                                  $"Namespace: {modbusDataPoint.Namespace}");

                // 批量读取
                var modbusDataPoints = await gateway.ReadMultipleDataPoints("MODBUS_PLC2",
                    new List<string> { "Temperature", "Pressure", "FlowRate" });
                Console.WriteLine($"\n批量读取结果 ({modbusDataPoints.Count} points):");
                foreach (var dp in modbusDataPoints)
                {
                    Console.WriteLine($"  {dp.Namespace}: {dp.Value} (Quality: {dp.Quality})");
                }
            }
            catch (Exception ex)
            {
                Console.WriteLine($"Error: {ex.Message}");
            }

            Console.WriteLine("\n=== 完成 ===");
            Console.ReadKey();
        }
    }
}

实际应用场景

  • 统一采集各种设备数据

  • 实时监控设备状态

  • 为上层分析提供标准化数据

  • 与制造执行系统无缝对接

实战技巧

性能优化秘籍

// 1. 连接池管理
public class ConnectionPool<T> where T : class
{
    private readonly ConcurrentQueue<T> _connections = new();
    private readonly SemaphoreSlim _semaphore;

    public async Task<T> GetConnectionAsync()
    {
        await _semaphore.WaitAsync();
        if (_connections.TryDequeue(out T connection))
            return connection;
        return CreateNewConnection();
    }
}

// 2. 数据缓存策略
private readonly MemoryCache _dataCache = new MemoryCache(new MemoryCacheOptions
{
    SizeLimit = 1000 // 限制缓存数量
});

监控和诊断

// 协议健康检查,真实可以加心跳包，其实也比较费，生产上我基本不加，测试阶段偶尔为加
public async Task<bool> HealthCheck(string adapterId)
{
    if (_adapters.TryGetValue(adapterId, out var adapter))
    {
        try
        {
            // 简单的连通性测试
            return adapter.IsConnected;
        }
        catch
        {
            return false;
        }
    }
    return false;
}

总结

通过适配器模式，我们成功解决了工业协议接入的三大难题：

  • 协议统一化：一个接口适配所有协议，新设备接入只需要实现适配器即可，开发效率提升300%。

  • 质量与权限双保险：统一的数据质量检查和细粒度权限控制，让系统更稳定、更安全。

  • 可扩展架构：模块化设计让系统具备良好的扩展性，面对未来的新协议和新需求游刃有余。

这套方案已在多个工业项目中落地验证，不仅大幅降低维护成本，还显著提升了系统的健壮性和灵活性。如果大家也深陷"协议地狱"，不妨试试这一套经过实战打磨的架构方案。
