第8讲：MySQL架构与存储引擎

骑着bug的coder
39 阅读8分钟

目标： 理解MySQL内部架构，掌握InnoDB核心机制

开篇：SQL优化完了，为什么还是慢？

索引加了，SQL也改了，查询还是慢。你开始怀疑人生：还能优化啥？

这时候问题可能不在SQL层面，而在架构层面。比如Buffer Pool配置太小，命中率只有60%，大量查询都要读磁盘。

要解决这些问题，你得了解MySQL的内部架构：一条SQL从发送到返回结果，到底经过了哪些组件？Buffer Pool是怎么工作的？

今天这一讲，我们就深入MySQL内部，把架构和存储引擎搞清楚。

一、MySQL三层架构

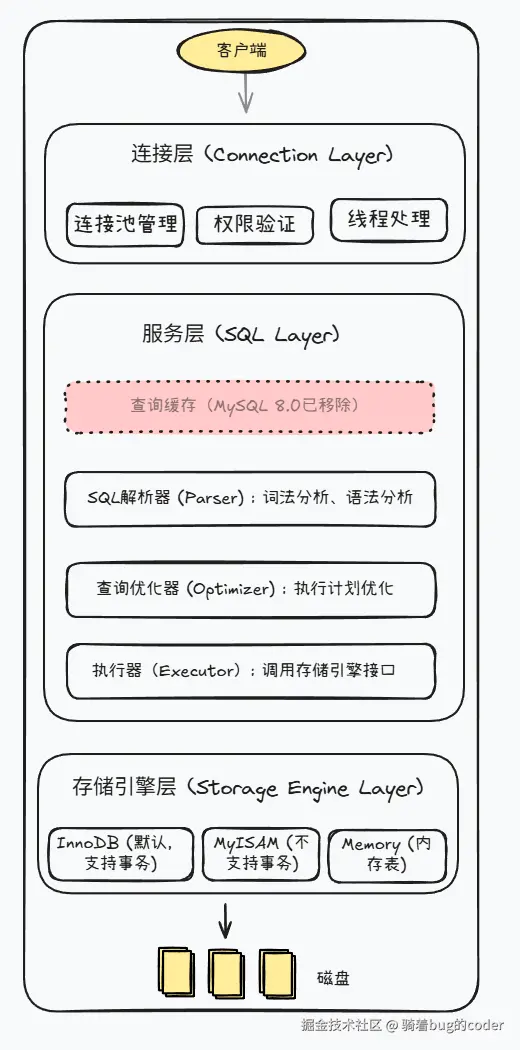

MySQL分为三层：连接层、服务层、存储引擎层。


连接层

功能： 管理客户端连接、权限验证、线程分配。

MySQL是多线程架构，每个客户端连接进来，连接层会分配一个线程来处理这个连接的所有SQL请求。

-- 查看当前连接数
SHOW STATUS LIKE 'Threads_connected';

-- 查看最大连接数
SHOW VARIABLES LIKE 'max_connections';

连接过程：

  1. 客户端发起TCP连接
  2. 连接器验证用户名密码
  3. 查询权限表，缓存该连接的权限
  4. 连接建立成功

注意： 权限在连接建立时确定，连接期间修改权限不会生效，需要重新连接。

服务层

解析器： 词法分析和语法分析。

-- 词法分析：识别关键字
SELECT id, name FROM user WHERE id = 1;
-- 识别出：SELECT、FROM、WHERE是关键字，user是表名，id是字段名

-- 语法分析：检查语法是否正确
SELECT * FORM user;  -- 错误：FORM应该是FROM
-- 报错：You have an error in your SQL syntax

优化器： 选择最优执行计划。

-- 假设orders表有两个索引：idx_user_id 和 idx_status
SELECT * FROM orders WHERE user_id = 10001 AND status = 0;

优化器会评估两个索引，选择"代价"更低的那个。怎么评估？

  • idx_user_id：user_id = 10001 可能只有几十条记录
  • idx_status：status = 0 可能有几百万条记录（状态值就那么几种）

显然用 idx_user_id 扫描的行数更少，所以优化器会选它。这就是第7讲说的"区分度"——区分度高的字段，过滤效果更好。

执行器： 调用存储引擎接口执行SQL。

执行器拿到优化器的执行计划后，调用存储引擎的接口获取数据。如果走索引，就调用"按索引读取"接口；如果全表扫描，就调用"顺序读取"接口。

一条SQL的完整执行流程

以 SELECT * FROM orders WHERE user_id = 10001 为例：

客户端发送SQL
    ↓
连接层：验证用户权限
    ↓
解析器：词法分析、语法分析，生成语法树
    ↓
优化器：发现user_id有索引，决定使用idx_user_id
    ↓
执行器：调用InnoDB的"按索引查找"接口
    ↓
InnoDB：通过B+树定位到user_id=10001的记录
        先查Buffer Pool，命中则直接返回
        未命中则从磁盘加载页到Buffer Pool，再返回
    ↓
返回结果给客户端

二、InnoDB存储引擎

InnoDB是MySQL默认存储引擎，支持事务、行锁、崩溃恢复。

Buffer Pool（缓冲池）

作用： 缓存数据页和索引页，减少磁盘IO。

工作原理：

  • MySQL启动时，分配一块内存作为Buffer Pool
  • 读取数据时，先从Buffer Pool查找
  • 命中则直接返回（内存读取，微秒级）
  • 未命中则从磁盘读取并缓存到Buffer Pool（磁盘IO，毫秒级）

查看Buffer Pool状态：

-- 查看Buffer Pool配置（单位：字节）
SHOW VARIABLES LIKE 'innodb_buffer_pool_size';
-- 默认134217728（即128MB）

-- 查看Buffer Pool命中情况
SHOW STATUS LIKE 'Innodb_buffer_pool_read%';

关键指标：

指标含义
Innodb_buffer_pool_read_requests从Buffer Pool读取的总请求次数（逻辑读）
Innodb_buffer_pool_readsBuffer Pool未命中，从磁盘读取的次数（物理读）

计算命中率：

命中率 = (read_requests - reads) / read_requests × 100%

命中率90%以上说明性能良好，低于80%需要考虑增大Buffer Pool。

Buffer Pool的LRU淘汰策略

Buffer Pool大小是固定的，满了就需要淘汰一些数据。淘汰谁？直觉上应该淘汰"最近最少使用"的数据，这就是LRU（Least Recently Used）算法。

普通LRU的问题：

假设你执行了一个全表扫描：SELECT * FROM orders，1000万行数据全部读入Buffer Pool，把之前缓存的热点数据全挤掉了。扫描完这些数据可能再也不用了，但热点数据没了，后续查询全要读磁盘。

InnoDB的改进LRU：

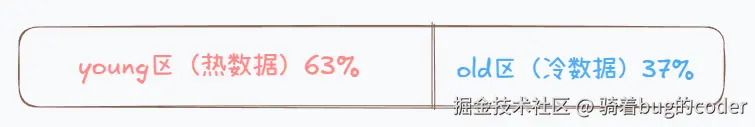

InnoDB把LRU链表分成两部分：young区（63%）和old区（37%）。


规则：

  • 新读取的数据先放入old区头部
  • 如果1秒后再次访问，才移到young区
  • 淘汰时从old区尾部开始淘汰

这样全表扫描的数据只会在old区待着，1秒内扫完就被淘汰，不会污染young区的热点数据。

配置Buffer Pool

-- 修改配置文件 my.cnf
[mysqld]
innodb_buffer_pool_size = 4G           # 建议物理内存的50-70%
innodb_buffer_pool_instances = 4       # 多实例，减少锁竞争

为什么要配置多个实例？

Buffer Pool是共享资源，多个线程同时访问需要加锁。配置多个实例后，每个实例有独立的LRU链表和锁，线程可以并行访问不同实例，减少锁等待。每个数据页通过hash固定分配到某个实例，不会重复缓存。

页（Page）与Buffer Pool

页是InnoDB最小的IO单位，大小16KB。如果对页的概念不熟悉，可以回顾 第6讲：索引（上）——B+树与查询加速原理。

Buffer Pool缓存的就是页。读取数据时，以页为单位从磁盘加载。即使只查一行数据，也会把整个16KB的页加载进来。这是因为相邻数据很可能被一起访问（空间局部性原理），同一页的其他行数据也被缓存，后续查询可能直接命中。

崩溃恢复机制

还记得 第5讲：事务——数据一致性的保护伞 事务的持久性吗？Undo Log 管回滚（原子性），Redo Log 管不丢（持久性）。

问题： Buffer Pool里的数据修改了，还没来得及写入磁盘，MySQL突然宕机，数据丢了吗？

不会丢。 修改数据时，InnoDB会先写redo log，再修改Buffer Pool。即使宕机，重启后也能从redo log恢复。

崩溃恢复流程：

  1. MySQL重启，读取redo log
  2. 重做所有已提交但未写入磁盘的事务（保证持久性）
  3. 根据undo log回滚所有未提交的事务（保证原子性）

redo log和undo log的底层细节会在第9讲详细展开。

InnoDB vs MyISAM

特性InnoDBMyISAM
事务✅ 支持❌ 不支持
锁粒度行锁表锁
崩溃恢复自动恢复需手动修复
MVCC✅ 支持❌ 不支持

为什么InnoDB是默认存储引擎？

MySQL 5.5之前默认是MyISAM，5.5之后改成了InnoDB。原因很简单：

  1. 事务支持：现代应用几乎都需要事务，转账、下单、库存扣减都离不开
  2. 行锁：高并发场景下，表锁会成为瓶颈，行锁性能好得多
  3. 崩溃恢复：InnoDB通过redo log自动恢复，MyISAM崩溃后可能数据损坏
  4. MVCC：读写不冲突，并发性能更好

如何选择？

绝大多数场景用InnoDB。少数场景可以考虑MyISAM：纯只读的归档表、日志表（丢了能接受）、临时统计表。

MySQL 8.0已经把系统表都改成InnoDB了，MyISAM使用场景越来越少。

三、避坑指南

坑1：Buffer Pool配置过大

-- 服务器16GB内存，配置Buffer Pool 14GB
innodb_buffer_pool_size = 14G

问题： 操作系统和其他进程没有足够内存，发生内存交换（swap）。swap是把内存数据换到磁盘，访问速度从微秒级降到毫秒级，性能断崖式下降。

正确做法： 预留30-50%内存给操作系统。

坑2：MySQL重启后查询变慢

场景： MySQL重启后，前几分钟查询特别慢，过一会儿又正常了。

原因： 重启后Buffer Pool是空的，所有查询都要从磁盘加载数据。

解决： 开启Buffer Pool预热。

[mysqld]
innodb_buffer_pool_dump_at_shutdown = 1
innodb_buffer_pool_load_at_startup = 1

四、作业

基础题

分析下面这条SQL的执行流程，说明经过了哪些组件：

SELECT * FROM orders WHERE user_id = 10001 AND status = 1;

进阶题

在本地或测试环境执行以下SQL，查看Buffer Pool状态并计算命中率：

SHOW VARIABLES LIKE 'innodb_buffer_pool_size';
SHOW STATUS LIKE 'Innodb_buffer_pool_read%';

五、下一讲预告

第5讲:事务——数据一致性的保护伞 我们学了事务的ACID特性，知道了redo log管持久性、undo log管原子性。第8讲我们从架构角度看了它们在崩溃恢复中的作用。

但还有几个问题没解决：

  • 多个事务同时读写，怎么保证不乱？
  • 可重复读是怎么实现的？
  • binlog和redo log有什么区别？

第9讲：日志体系与MVCC并发控制

下一讲会讲这些：

  • 三大日志（redo log、undo log、binlog）的区别
  • MVCC原理：为什么读写不冲突
  • ReadView机制：可重复读的实现

下一讲见！
