硬核：如何用大疆 SRT 数据实现高精度 AR 视频投射？

AI能见度
75 阅读6分钟

随着行业无人机的普及，“视频 + GIS”（Video AR）的需求在安防、巡检、应急指挥场景中越来越高频。

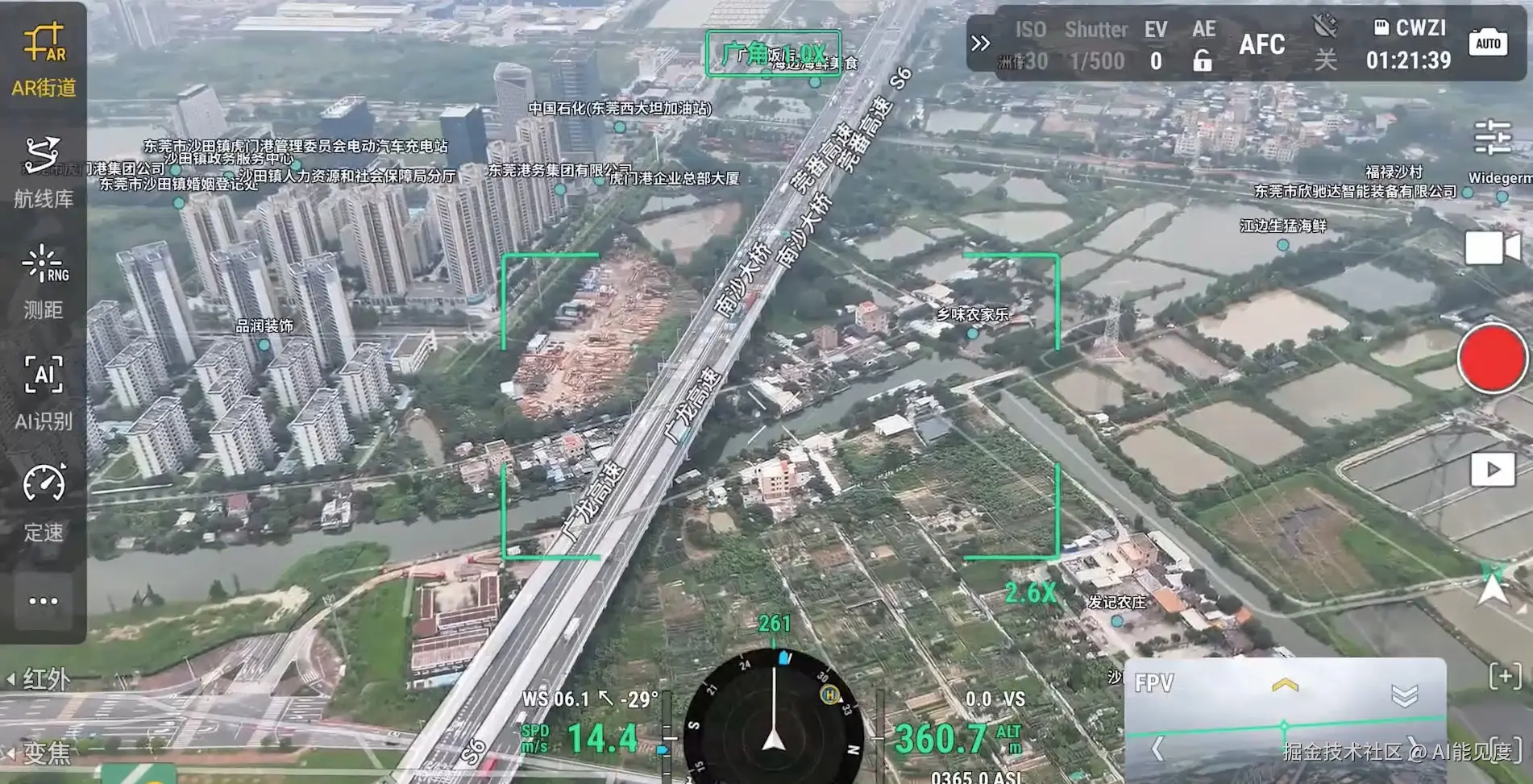

所谓 Video AR，简单说就是把无人机实时/回放的视频，“贴”在三维地图（如 Cesium）的对应位置上。让操作员既能看到真实的视频画面，又能看到视频中对应的地理信息（路网、标注、POI）。 大疆示例AR街道.jpg 听起来原理很简单：拿到无人机的位置和姿态，把地图摄像机摆过去不就行了？

“能做出来”和“能用”是两码事。 今天我们就来复盘一下，如何从零实现一个 Video GIS 系统，以及如何解决那些让开发者头秃的“对不准、飘移、画面乱转”等核心痛点。

第一部分：如何实现？（基础篇）

实现一套视频融合系统，核心在于 “双层叠加”与“时空同步”。我们的技术栈选用 Vue3 +Cesium。 核心就是地图的视角和无人机视频的视角同步

1. 布局：三明治结构

我们不需要复杂的贴图技术，最简单的实现方式反而是最高效的：

  • 底层：HTML <video> 标签，播放无人机拍摄的 MP4。
  • 上层：div 容器承载 Cesium 地图，背景设为透明。
  • 效果：地图悬浮在视频之上，地图的视口（Camera）模拟无人机的视口。

注意的点：视频的大小要和地图视角的大小比例相同，这样才能cesium 的fov能和视频真正的 fov 进行同步

<div class="ar-container">
  <!-- 1. 视频层 -->
  <video src="drone.mp4" class="bg-video"></video>
  <!-- 2. 地图层 (背景透明) -->
  <div id="mars3d-container" class="map-overlay"></div>
</div>

2. 数据：解码 SRT 轨迹

大疆无人机的视频通常带有 SRT 字幕文件，里面隐藏了我们最需要的核心数据：

  • 经纬度/高度：无人机在哪？
  • Yaw/Pitch/Roll：相机看向哪？
  • FOV/焦距：相机看多宽？

我们利用ffmepg解析器，把 [iso: 100] [latitude: 34.33] [gb_yaw: -87.4]... 这种字符串转换成 JSON 数组。

3. 驱动：requestAnimationFrame

监听视频的播放时间 currentTime，在每一帧渲染循环中：

  1. 根据当前时间，在 SRT 数据中找到对应的位置和姿态。
  2. 调用地图 API，同步更新虚拟相机。
// 伪代码示例
function onRender() {
  const time = video.currentTime;
  const pose = interpolate(srtData, time); // 插值计算姿态

  // 同步地图相机
  map.camera.setView({
    destination: [pose.lng, pose.lat, pose.alt],
    orientation: {
      heading: pose.yaw,
      pitch: pose.pitch,
      roll: pose.roll
    }
  });
}

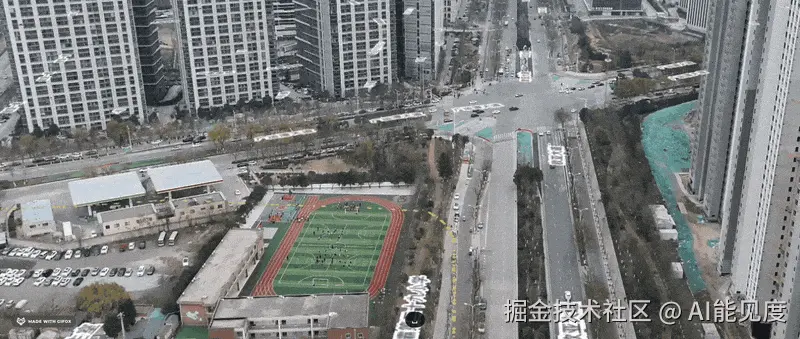

到这里，一个基础的 Video AR 原型就跑起来了。


但是，当你兴奋地运行代码，现实会给你一盆冷水。

第二部分：四大“劝退”痛点与根源分析

如果你发现视频和地图对不上，通常逃不过这四个原因：

❌ 痛点一：画面总是“慢半拍”或“飘移”

现象：无人机转头了，地图过了一瞬间才转；或者画面一直在不停地微小晃动。 根源 —— 时间不同步： SRT 文件的时间戳和视频画面的渲染时间戳往往存在微小的System Lag（系统延迟）。视频解码需要时间，传感器记录也有频率误差。这导致我们拿到的位置信息，其实是“几十毫秒前”的。

❌ 痛点二：中间对准了，边缘全是歪的

现象：屏幕中心的十字路口完美重合，但四周的建筑物，视频里在左边，地图上在右边。 根源 —— 镜头畸变与变焦：

  • 物理层面：Cesium 的相机是理想针孔模型（无畸变）。而真实相机（尤其是广角）有桶形畸变。
  • 变焦难题：如果你用的是 M30T 这种支持变焦的机型，SRT 里有时不记录实时的 Focal Length（焦距/倍率）。你在视频里推了镜头，但地图相机还在用广角看，视野自然对不上。

❌ 痛点三：标注点“浮”在空中或“埋”在地下

现象：视频里明明是在地面的车，AR 标注却显示在车顶上方 10 米，或者直接钻到地底下了。 根源 —— 高程模型 (DEM) 偏差：

  • SRT 数据：记录的是 abs_alt（气压计/GPS海拔）或 rel_alt（相对起飞点高度）。
  • 地图数据：Cesium 使用的是 DEM 地形数据。 如果你的 DEM 精度不够（比如用的开源 30米精度），或者无人机气压计受气流影响波动，“视频里的地面”和“地图里的地面”就不是一个高度。

❌ 痛点四：飞着飞着，方向就歪了

现象：刚起飞时很准，飞过一栋大楼或高压线后，Yaw 轴（方向角）偏了 3-5 度。 根源 —— 传感器累积误差与磁干扰： 无人机的电子罗盘（Compass）非常敏感。钢筋混凝土建筑、高压线、大型金属结构都会干扰磁场，导致 Yaw 角产生漂移。这是硬件物理特性，无法避免。

第三部分：核心解决策略（SOP）

针对上述问题，我们有一套标准的代码+调参修复策略：

✅ 1. 解决“慢半拍”：全局时间补偿

在代码中引入 timeOffset 变量。

  • 策略：找一个无人机急转弯的时刻。
  • 操作：微调 timeOffset（例如 +0.5s 或 -0.2s），直到地图的旋转动作与视频画面严丝合缝。

✅ 2. 解决“边缘歪”：FOV 动态修正

不要试图硬解物理畸变（Web端性能开销太大）。

  • 策略：引入 distortionCorrection 系数。
  • 操作：手动缩放这个系数，改变虚拟相机的 FOV（视场角）。
    • 视频边缘包不住地图？ -> 扩大虚拟视野。
    • 视频边缘填不满地图？ -> 缩小虚拟视野。
    • 注：对于变焦镜头，如果 SRT 没有焦距数据，只能在界面上提供一个“倍率推杆”给用户手搓。

✅ 3. 解决“飞着飞着歪了”：Timeline Keyframes（终极杀招）

既然传感器误差是动态变化的，那单一的校准参数肯定不行。我们需要 “动态关键帧”。

  • 策略：实现一个基于时间轴的校准系统。
  • 操作：
    • 00:00：校准 Yaw +0°
    • 05:20：发现歪了，增加关键帧 Yaw +3°
    • 代码自动计算中间的线性插值，消除累积误差。

第四部分：可行性边界分析（非常重要！）

作为开发者，我们必须清楚：哪些是代码能救的？哪些是神仙也救不了的？

问题类型可控性解决/应对方案
转弯画面乱跳✅ 完全可控优化插值算法（使用最短路径角度插值）。
时间不同步✅ 完全可控增加 TimeOffset 参数进行微调。
传感器累积漂移✅ 完全可控使用“动态关键帧”技术，分段校准。
广角镜头畸变⚠️ 部分可控通过调节 FOV 系数进行拟合，保中心、舍边缘。完美去畸变需要复杂的 Shader 处理。
实时变焦 (无数据)⚠️ 部分可控如果 SRT 不带实时焦距，代码无法自动同步。只能提供 UI 让用户手动调节缩放。
高程误差 (浮空)⚠️ 部分可控无法改变地形数据精度。只能提供 AltOffset 让用户把地图“压”下去，或者强制标注点贴地。
磁场突变干扰❌ 不可控物理干扰无法通过代码消除。只能靠后期关键帧强行拉回，或者建议飞手远离干扰源。

结语

视频融合是数字孪生中非常酷炫的一环，但也是细节魔鬼最多的一环。希望这篇从原理到痛点的复盘，能帮你在项目中少走弯路。
