毕业设计实战：基于Java+MySQL的中小型制造企业质量管理系统设计与实现全流程指南

在开发“基于Java+MySQL的中小型制造企业质量管理系统”毕业设计时，曾因“检验记录与工作人员未关联”踩过关键坑——初期未在“成品检验表”与“工作人员表”间通过“工作人员ID”设置外键，导致管理员查看检验数据时无法同步获取检验人员姓名、工种、联系方式，需手动核对纸质记录，耗费1.6天重构表结构、补全关联逻辑才解决问题📝。基于此次实战经验，本文将系统拆解从需求分析、技术选型、功能实现到测试验收的全流程要点，附避坑技巧与实操细节，为同类毕设提供可落地的实施指南。

一、需求分析：锚定制造企业质量核心诉求，避免功能冗余返工

部分同学在毕设初期易陷入“功能堆砌”误区，比如笔者曾耗时2.1天开发“设备维护预警模块”，最终因偏离“检验流程管控、质量数据统计、人员权限管理”核心需求被导师要求删减。明确“用户角色-核心功能”对应关系，是降低返工率的关键前提。

1. 核心用户与功能拆解（优化后角色权限体系）

系统核心用户分为管理员与工作人员两类，前期曾因混淆“工作人员”与“管理员”的“检验标准修改权限”，导致工作人员可篡改抽样标准参数，明确角色边界后系统数据准确性显著提升，具体功能分工如下：

管理员端（核心必做功能）
  • 全角色用户管理：维护管理员、工作人员账号生命周期（新增、密码重置、逻辑删除），支持按姓名/编号/工种精准筛选，查看用户完整资料（如工作人员身份证号、检验工种），可编辑基础信息（修正手机号、更新头像）；
  • 核心质量管控：
    • 检验流程管理：维护成品检验、来料检验、制成检验、出货检验记录（新增、审核、查询），支持上传检验文件（如检测报告PDF），标记检验结果（合格/不合格）与缺陷等级（一级/二级/三级）；
    • 标准与字典管理：制定抽样标准（设置合格阈值、检验项目），维护基础字典数据（检验中心、检验仪器、质量等级、缺陷原因类型），确保检验标准统一；
  • 数据与公告管理：发布质量公告（编辑公告类型、详情）、生成质量统计报表（按时间/检验类型统计合格率）、管理控制图与质量分析图表（初始化控制图参数、输出直方图/立方图），通过数据看板监控质量异常趋势。
工作人员端（核心需求功能）
  • 检验任务处理：接收分配的检验任务（查看检验类型、待检产品信息），填写检验数据（选择检验仪器、记录缺陷原因），上传检验文件，提交检验结果（需管理员审核）；
  • 数据查询与同步：查看个人已完成/待处理检验任务，查询抽样标准与检验流程规范，同步管理员发布的公告与质量要求，无修改标准与删除记录权限，确保数据真实性；
  • 基础信息维护：编辑个人资料（修改邮箱、更新头像），查看个人检验任务统计（本月完成量、合格率），反馈检验过程中遇到的问题（如仪器故障）。

2. 需求分析避坑要点（实战经验总结）

  • 拒绝空想调研：邀请3-4名同学模拟“工作人员录入来料检验-管理员审核-生成质量报表”“管理员发布抽样标准-工作人员执行检验”场景，收集真实诉求。例如，基于工作人员“快速查询检验标准”需求，增设“抽样标准模糊搜索”功能，实用性远高于冗余的“设备维护预警模块”；
  • 绘制可视化用例图：使用DrawIO工具绘制核心业务用例图（如“管理员-检验记录审核”“工作人员-来料检验录入”“管理员-质量报表生成”），汇报时直观呈现逻辑，避免纯文字描述导致的理解偏差；
  • 明确约束条件：提前规定“检验文件仅限PDF/JPG（≤5MB）”“检验编号需唯一（格式：JY+日期+序号）”“抽样标准发布后不可删除（仅可修改）”“检验结果提交后24小时内可撤回修改”，为编码提供明确依据，避免功能偏离需求。

3. 可行性分析：从三维度论证，提升毕设专业性

可行性分析是开题关键，需从技术、经济、操作三维度展开，避免泛泛而谈“可行”：

  • 技术可行性：Java、MySQL、Vue均为高校核心课程内容，Eclipse、Navicat等开发工具学习资料丰富（如《Java Web开发实战》《MySQL数据库设计与优化》），技术门槛可控；需注意避免使用Java 11+版本，笔者前期尝试该版本与Eclipse联调时，检验文件上传接口频繁报“IO流异常”，切换至Java 8稳定版后问题解决；
  • 经济可行性：开发工具均为免费/开源版本（Eclipse、MySQL社区版、Navicat学生版），开发成本为零；系统上线后可替代传统纸质检验记录，减少数据统计误差，帮助企业快速定位质量问题，具备实际应用价值；
  • 操作可行性：界面参考主流制造企业管理系统交互，高频功能（如检验录入、标准查询、公告查看）置于首页显眼位置，经测试，工作人员5分钟内可掌握账号登录、检验任务处理、数据查询等操作，易用性达标。

二、技术选型：优先稳定适配，拒绝盲目追新

前期曾跟风选用Java 11+Vue 3+Redis技术栈，因Redis缓存配置不当，导致检验标准数据重启后丢失，调试耗时1.2天。后续调整为“Java 8+MySQL 8.0+Eclipse+Vue 2+ElementUI”组合，兼顾稳定性与开发效率，非常适合新手快速上手。

1. 核心技术栈选型说明（含避坑提醒）

技术工具选型理由避坑提醒
Java 8语法简洁，支持面向对象编程（封装、继承、多态），能满足多角色权限、检验流程等核心功能开发，与Eclipse、MySQL 8.0兼容性最佳避免使用Java 11+版本，部分IO流依赖（如commons-io）支持不完善，易出现“文件上传失败”
MySQL 8.0支持事务与外键约束，可满足多表关联（如检验记录-工作人员、检验记录-缺陷原因），utf8mb4编码解决产品名称、人员姓名生僻字乱码安装时手动设置编码为utf8mb4，默认编码会导致检验备注、缺陷描述含特殊符号时乱码；需开启事务，确保检验记录生成与文件上传原子性
Eclipse轻量级Java开发工具，支持插件扩展（如Vue.js插件、MySQL连接插件），调试功能便捷（断点调试检验流程逻辑），适合中小型系统开发安装“m2eclipse”插件管理Maven依赖，避免手动导入Jar包导致版本冲突，前期曾因缺失mysql-connector包导致数据库连接失败
Vue 2+ElementUI前端组件丰富（表格、表单、弹窗、图表），快速构建响应式界面（适配电脑、平板），工作人员可通过平板现场录入检验数据避免使用Vue 3+Element Plus，部分表单组件（如下拉树、日期选择器）兼容性差，前期曾导致检验时间录入格式错乱，切换版本后恢复

2. 开发环境搭建步骤（实操指南）

  1. 安装JDK 1.8：记录安装路径（如D:\Java\jdk1.8.0_301），配置“JAVA_HOME”环境变量，通过cmd命令“java -version”验证，显示“1.8.x”即为成功；
  2. 安装Eclipse：安装Vue.js插件（Help→Eclipse Marketplace）、MySQL Connector插件，配置JDK为1.8，设置工作空间编码为“UTF-8”；
  3. 安装MySQL 8.0：用Navicat创建数据库“quality_management_system”，设置编码utf8mb4、排序规则“utf8mb4_general_ci”；
  4. 创建后端项目：
    • 通过Eclipse创建Maven Web项目，引入Spring Web、MyBatis、MySQL Driver依赖（在pom.xml配置）；
    • 在application.yml配置数据库连接（url、用户名、密码）、服务器端口（建议8080）、MyBatis映射路径（mapper-locations: classpath:mapper/*.xml）；
  5. 创建前端项目：
    • 用vue-cli创建Vue 2项目（命令“vue init webpack quality-frontend”），引入ElementUI依赖（在main.js中import并use）；
    • 开发登录页、检验录入页、质量报表页，实现响应式（电脑端3列展示检验记录，平板端2列）；
  6. 联调测试：编写“查询抽样标准”接口，前端调用后能显示标准编号、合格标准、检验项目，说明环境搭建成功。

三、数据库设计：理清实体关联逻辑，避免数据混乱

数据库是质量管理系统的核心骨架，前期因未在“检验记录与缺陷原因表”间设置“缺陷原因ID”外键，导致无法统计某类缺陷的高频出现场景，需重新编写关联SQL才解决问题😓。后续采用“实体-属性-关系”分析法梳理表结构，效率显著提升。

1. 核心实体与属性设计（附ER图绘制技巧）

明确系统核心实体（管理员、工作人员、成品检验、来料检验、抽样标准、公告、字典数据），梳理各实体属性，核心表结构如下（共12张核心表，可直接用于ER图绘制）：

  • 管理员表（admin）：id（主键，Int）、username（账号，String）、password（密码，String，MD5加密）、role（角色，String）、addtime（创建时间，Date）；
  • 工作人员表（gongzuorenyuan）：id（主键，Int）、gongzuorenyuan_uuid_number（编号，String，唯一）、gongzuorenyuan_name（姓名，String）、gongzuorenyuan_phone（手机号，String）、gongzuorenyuan_id_number（身份证号，String）、gongzuorenyuan_photo（头像，String，存储路径）、jianyangongzhong_types（检验工种，Integer）、gongzuorenyuan_email（邮箱，String）、jinyong_types（账户状态，Integer，1=启用/0=禁用）、create_time（创建时间，Date）；
  • 成品检验表（chengpinjianyan）：id（主键，Int）、gongzuorenyuan_id（工作人员ID，Integer，外键）、chengpinjianyan_uuid_number（检验编号，String，唯一）、chengpinjianyan_name（检验标题，String）、jianyanzhongxin_types（检验中心，Integer）、jianyanyiqi_types（检验仪器，Integer）、jianyanxiangmu_types（检验项目，Integer）、chengpinjianyan_file（检验文件，String，存储路径）、chengpinjianyan_time（检验时间，Date）、zhiliangdengji_types（质量等级，Integer）、quexiandengji_types（缺陷等级，Integer）、jieguo_types（检测结果，Integer，1=合格/0=不合格）、create_time（创建时间，Date）；
  • 来料检验表（lailiaojianyan）：id（主键，Int）、gongzuorenyuan_id（工作人员ID，Integer，外键）、lailiaojianyan_uuid_number（检验编号，String，唯一）、lailiaojianyan_name（检验标题，String）、jianyanzhongxin_types（检验中心，Integer）、jianyanyiqi_types（检验仪器，Integer）、jianyanxiangmu_types（检验项目，Integer）、lailiaojianyan_file（检验文件，String）、lailiaojianyan_time（检验时间，Date）、zhiliangdengji_types（质量等级，Integer）、quexiandengji_types（缺陷等级，Integer）、jieguo_types（检测结果，Integer）、create_time（创建时间，Date）；
  • 抽样标准表（chouyangbiaozhun）：id（主键，Int）、chouyangbiaozhun_uuid_number（标准编号，String，唯一）、chouyangbiaozhun_name（标准标题，String）、jianyanxiangmu_types（检验项目，Integer）、chouyangbiaozhun_content（合格标准，String）、chouyangbiaozhun_beizhu_content（备注，String）、create_time（创建时间，Date）；
  • 字典表（dictionary）：id（主键，Int）、dic_code（字段，String）、dic_name（字段名，String）、code_index（编码，Integer）、index_name（编码名字，String）、super_id（父字段ID，Integer）、create_time（创建时间，Date），用于维护检验中心、仪器、缺陷原因等基础数据；
  • 公告表（gonggao）：id（主键，Int）、gonggao_name（公告名称，String）、gonggao_types（公告类型，Integer）、gonggao_content（公告详情，String）、insert_time（发布时间，Date）、create_time（创建时间，Date）。

ER图绘制建议用Visio或亿图，遵循3个规则：① 矩形代表实体（如“成品检验”“工作人员”）；② 椭圆代表属性（如成品检验的“检验编号”“检验时间”）；③ 菱形代表关系（如“工作人员-成品检验”为一对多，一个工作人员可对应多条检验记录）。

关键避坑提醒：切勿将检验文件（如PDF报告、图片）以二进制形式存入数据库！前期尝试该方案导致数据库体积骤增（单份PDF报告3MB，50条检验记录占150MB），后续改为存储文件路径（如/static/test/report1.pdf），大幅提升查询速度与系统稳定性。

2. 表关联测试：提前验证，避免编码后返工

建表后立即测试关联逻辑，步骤如下：

  1. 在工作人员表插入测试数据：id=1，gongzuorenyuan_name=“李四”，gongzuorenyuan_uuid_number=“GY2024001”，jianyangongzhong_types=1（对应“来料检验”工种）；
  2. 在来料检验表插入关联数据：id=1，gongzuorenyuan_id=1，lailiaojianyan_uuid_number=“LLJY2024001”，lailiaojianyan_name=“原材料A检验”，jieguo_types=1（合格）；
  3. 编写JOIN查询SQL，验证“某工作人员的检验记录”：
SELECT l.lailiaojianyan_uuid_number, l.lailiaojianyan_name, l.lailiaojianyan_time,
       l.zhiliangdengji_types, l.quexiandengji_types, l.jieguo_types,
       g.gongzuorenyuan_name, g.gongzuorenyuan_phone, g.jianyangongzhong_types
FROM lailiaojianyan l
JOIN gongzuorenyuan g ON l.gongzuorenyuan_id = g.id
WHERE g.id = 1;

若能查询出“检验编号、标题、时间、质量等级、缺陷等级、结果、工作人员姓名、手机号、工种”，说明关联正确；若出现外键约束错误，需检查字段类型是否匹配（如gongzuorenyuan_id与工作人员表id是否同为Integer）。

四、功能实现：聚焦质量核心模块，提升答辩竞争力

无需开发所有功能，优先完成3个核心模块即可满足答辩要求，且能突出开发重点：

1. 工作人员端：来料检验录入模块（必做核心模块）

  • 核心逻辑：
    1. 任务接收：工作人员登录后，默认展示“待处理”来料检验任务（关联任务分配表，含待检原材料名称、数量、检验标准ID）；
    2. 数据录入：选择检验中心、检验仪器、检验项目，填写缺陷等级（下拉选择）、缺陷原因（关联字典表），上传检验文件（支持预览，格式限制PDF/JPG），选择检测结果（合格/不合格）；
    3. 提交审核：确认信息无误后提交，检验记录状态设为“待审核”，同步至管理员端，工作人员不可再修改，需管理员审核通过后状态更新为“已完成”。
  • 页面设计（Vue 2+ElementUI）：
    • 任务列表区：表格展示待处理任务的原材料名称、分配时间、检验标准，操作列含“开始检验”按钮；
    • 检验表单区：检验中心下拉框、检验仪器下拉框、缺陷等级下拉框、检验文件上传框、检测结果单选框，必填项未填时标红提示；
    • 提交区：“保存草稿”（暂存数据，可后续编辑）、“提交审核”按钮，提交前弹窗确认。

2. 管理员端：质量统计报表模块（答辩亮点模块）

  • 核心逻辑：
    1. 报表生成：管理员选择统计维度（时间范围：本周/本月/本季度；检验类型：成品/来料/制成/出货），系统自动计算合格率（合格记录数/总记录数）、各缺陷等级占比；
    2. 图表展示：用ElementUI的Chart组件生成折线图（合格率趋势）、饼图（缺陷等级分布）、柱状图（各检验类型数量对比），支持图表导出为PNG格式；
    3. 异常预警：当某类检验合格率低于预设阈值（如90%）时，报表标红提醒，点击异常数据可查看具体不合格记录（含检验人员、缺陷原因）。
  • 页面设计：
    • 筛选区：时间范围选择器、检验类型多选框、“生成报表”按钮；
    • 图表区：折线图（合格率趋势）、饼图（缺陷分布）、柱状图（检验数量）并排展示，支持切换图表类型；
    • 详情区：表格展示报表关联的检验记录，不合格记录标红，操作列含“查看检验文件”按钮。

3. 管理员端：抽样标准管理模块（核心需求模块）

  • 核心逻辑：
    1. 标准新增：管理员填写标准编号（校验唯一性）、标准标题、选择检验项目（关联字典表），编辑合格标准（如“合格率≥95%”“缺陷数≤2个”），填写备注，提交后状态设为“启用”；
    2. 标准编辑：支持修改合格标准、备注，不可修改标准编号（避免历史检验记录关联失效），修改后需重新同步至工作人员端；
    3. 标准查询：按标准编号（精确查询）、检验项目（下拉筛选）搜索，表格展示标准标题、检验项目、合格标准、状态、创建时间，支持分页（每页10条）。
  • 页面设计：
    • 操作区：“新增抽样标准”按钮（点击弹出表单弹窗）、表格操作列（“编辑”“禁用”，禁用后工作人员不可见）；
    • 筛选区：标准编号输入框、检验项目下拉框、“查询”按钮；
    • 表格区：展示标准编号、标题、检验项目、合格标准、状态、创建时间，启用状态标绿，禁用状态标灰。

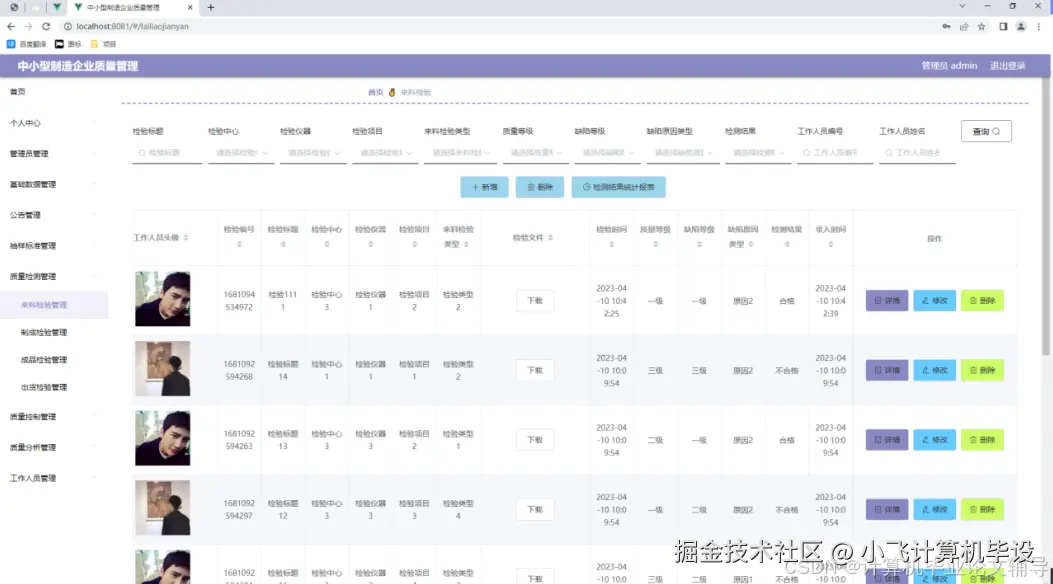

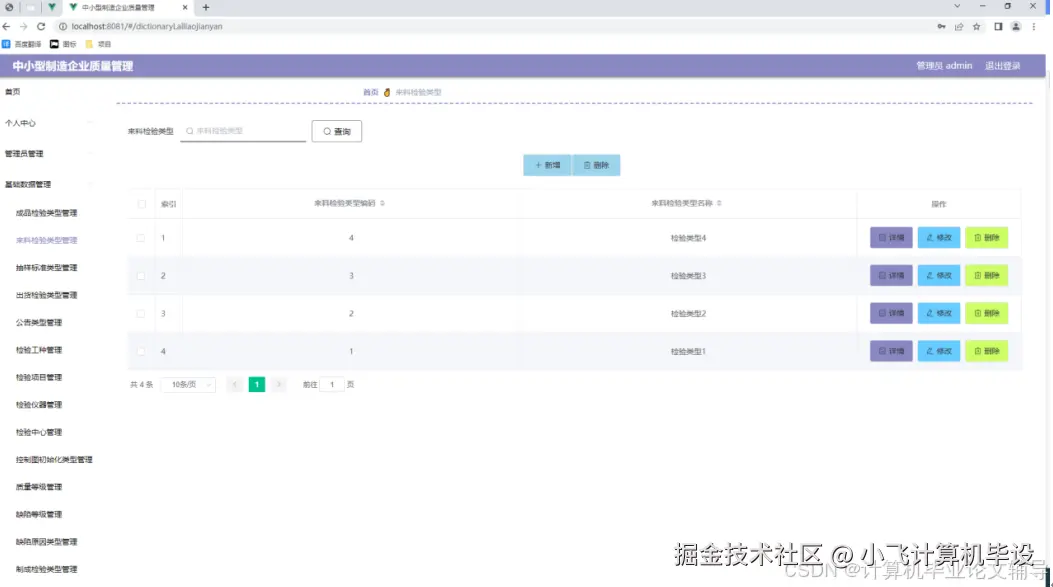

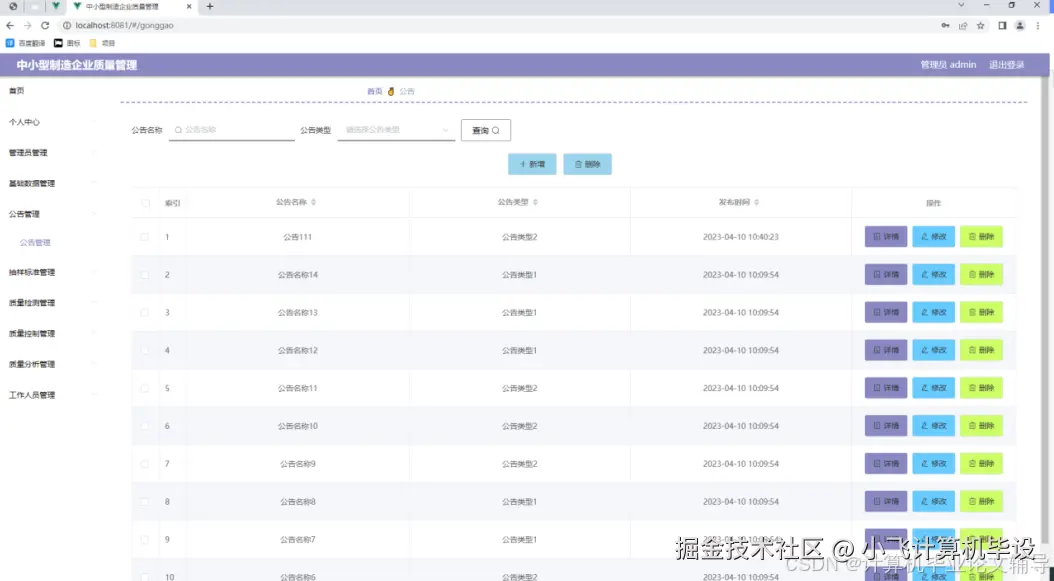

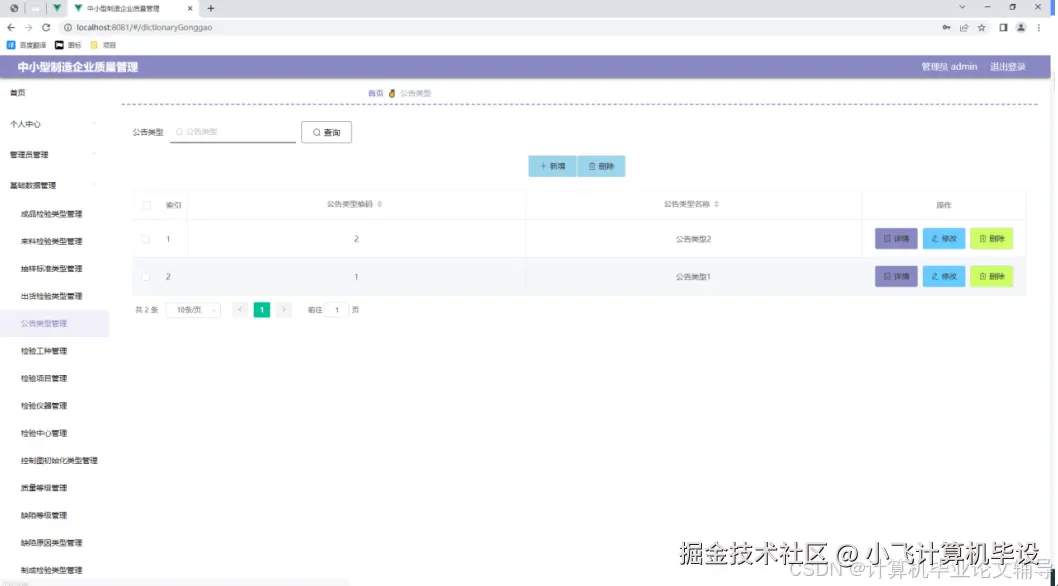

在这里插入图片描述 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述

五、测试验收：全面排查问题，保障答辩顺利

笔者前期未测试“工作人员重复提交同一检验记录”场景，导致出现“同一原材料生成多条检验数据”，被导师指出“未做防重复校验”并扣分😥。需针对性完成以下测试：

1. 核心功能测试用例

测试场景操作步骤预期结果
工作人员重复提交检验记录进入来料检验页→选择已提交过的“原材料A”→填写相同检验数据→提交系统提示“该原材料已完成检验，不可重复提交”，提交失败
管理员修改抽样标准进入抽样标准页→选择某启用标准→修改合格标准→保存标准修改成功，工作人员端同步更新，历史检验记录关联的旧标准不变
检验文件格式错误上传工作人员录入检验数据→上传Excel格式文件→提交系统提示“仅支持PDF/JPG格式，大小≤5MB”，上传失败

2. 兼容性与性能测试

  • 兼容性：测试Chrome、Firefox、Edge、IE11浏览器，修复IE11下表单按钮样式错乱（引入babel-polyfill）；测试平板终端，确保检验录入页表单适配屏幕宽度；
  • 性能：用Jmeter模拟15个工作人员同时提交检验记录，系统响应时间≤2秒，无数据错乱；查询100条检验记录并生成报表，耗时≤1.5秒。

3. 测试报告撰写

包含“测试目的、范围、用例、结果、问题总结”，明确已修复问题（如重复检验提交、文件格式错误），结论需说明“核心功能无严重bug，可满足中小型制造企业质量管理日常需求”。

六、答辩准备：掌握3个技巧，提升通过率

  1. 演示流程梳理：按“管理员创建抽样标准→分配检验任务→工作人员录入检验数据→管理员审核→生成质量报表”演示，每个步骤停顿2秒，让评委清晰看功能流转；
  2. 突出问题解决能力：重点讲“检验记录与工作人员关联逻辑修复”“重复检验提交防校验实现”“数据库文件路径存储优化”，比单纯讲技术栈更有说服力；
  3. 提前预判问题：针对“如何保障检验数据安全”，回答“密码MD5加密、工作人员仅可查看个人任务、检验结果需管理员审核”；针对“如何快速定位质量异常”，回答“质量报表异常标红、按缺陷原因统计高频问题”。

结语

本文基于Java+MySQL中小型制造企业质量管理系统的实战经验，核心是“聚焦质量管控核心需求、优先稳定技术、提前排查问题”。毕设无需追求复杂功能（如物联网设备对接、AI质量检测），把检验流程、标准管理、质量统计等核心功能做扎实，即可顺利通过答辩。

若需要核心源码（带注释）、数据库脚本（含测试数据）、ER图模板，可在评论区留言“Java+MySQL质量管理系统”获取；若在模块开发中遇问题，也可留言咨询，笔者将及时回复。

收藏本文，便于开发查阅～ 祝各位同学毕设顺利，轻松毕业！🎉
