SkyWalking 9.X 入门教程

五岁小孩新之助
79 阅读6分钟

一、SkyWalking简介

1.1 简介

分布式系统的应用程序性能监视工具，专为微服务、云原生架构和基于容器（Docker、K8s、Mesos）架构而设计。提供分布式追踪、服务网格遥测分析、度量聚合和可视化一体化解决方案。 SkyWalking的优势有：

  1. 多种监控手段。可以通过语言探针和 service mesh 获得监控是数据。
  2. 多个语言自动探针。包括 Java，.NET Core 和 Node.JS。
  3. 轻量高效。无需大数据平台，和大量的服务器资源。
  4. 模块化。UI、存储、集群管理都有多种机制可选。
  5. 支持告警。
  6. 优秀的可视化解决方案。

1.2 SkyWalking整体架构

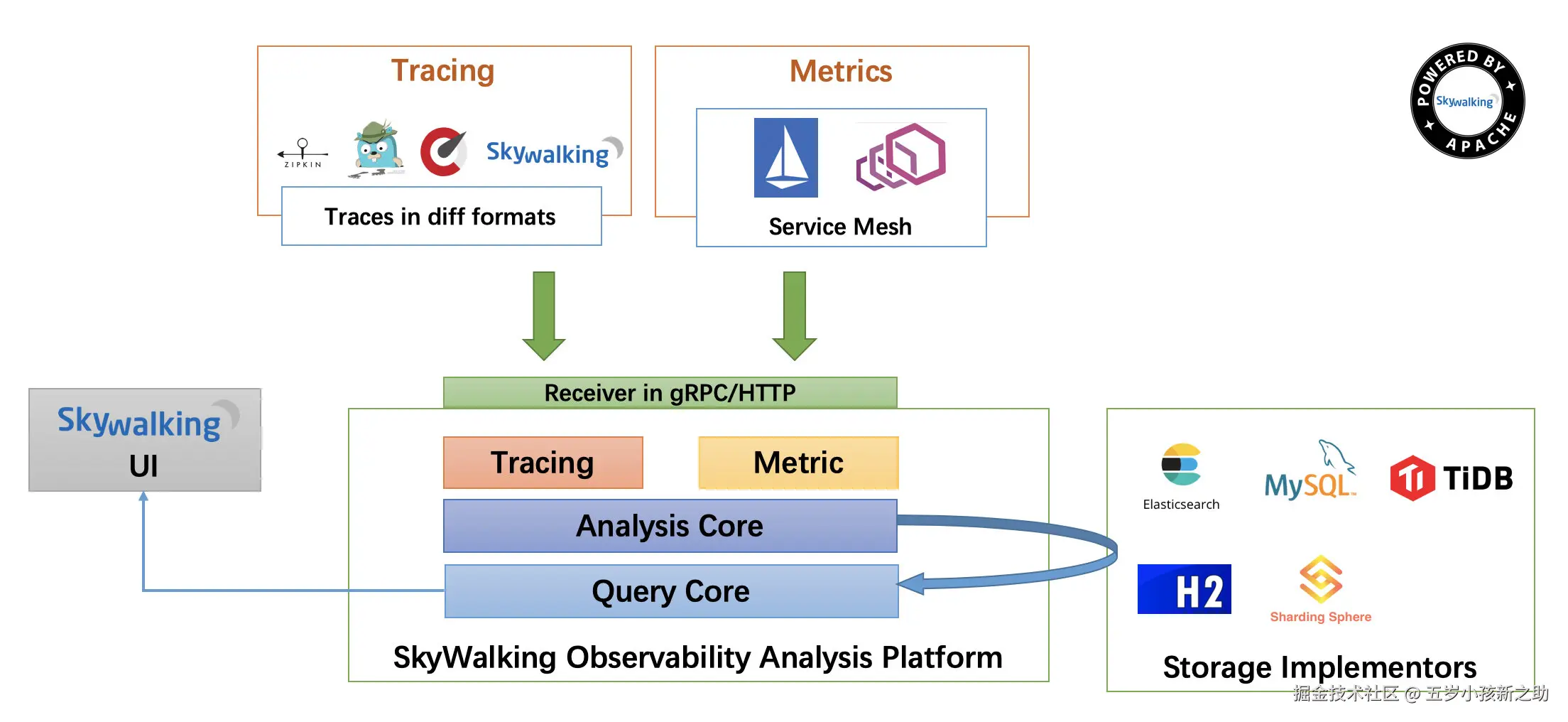

在官网上有一张SkyWalking整体架构的图

image.png 我们可以把整个结构分为四部分：

  1. 上部分 Agent：负责从应用中，收集链路信息，发送给 SkyWalking OAP 服务器。目前支持 SkyWalking、Zikpin、Jaeger 等提供的 Tracing 数据信息。SkyWalking目前采用的是，SkyWalking Agent 收集 SkyWalking Tracing 数据，传递给服务器。
  2. 下部分 SkyWalking OAP ：负责接收 Agent 发送的 Tracing 数据信息，然后进行分析(Analysis Core) ，存储到外部存储器( Storage )，最终提供查询( Query )功能。
  3. 右部分 Storage ：Tracing 数据存储。目前支持 ES、MySQL、Sharding Sphere、TiDB、H2 多种存储器。而我们SkyWalking采用的是 ES ，主要考虑是 SkyWalking 开发团队自己的生产环境采用 ES 为主。
  4. 左部分 SkyWalking UI ：负责提供控台，查看链路等等。

1.3 SkyWalking单机环境

SkyWalking单机应用整体的框架如图 image.png 在日常使用中最简单的就是单机环境，SkyWalking的单机环境的搭建非常的简单，步骤罗列一下分为五步走：

  1. 搭建一个 Elasticsearch 服务。
  2. 下载 SkyWalking 软件包。
  3. 搭建一个 SkyWalking OAP 服务。
  4. 启动一个 Spring Boot 应用，并配置 SkyWalking Agent。
  5. 搭建一个 SkyWalking UI 服务。

二、SkyWalking环境搭建

2.1 Elasticsearch 搭建

前文说到，SkyWalking虽然支持多种数据存储，也有我们常用的MySQL，但是SkyWalking主要采用的还是Elasticsearch，所以哦我们首先要搭建一个Elasticsearch服务,Linux下安装ElasticSearch可以参考：# ElasticSearch简介与安装 ，我们本次采用在Windows下安装Elasticsearch。

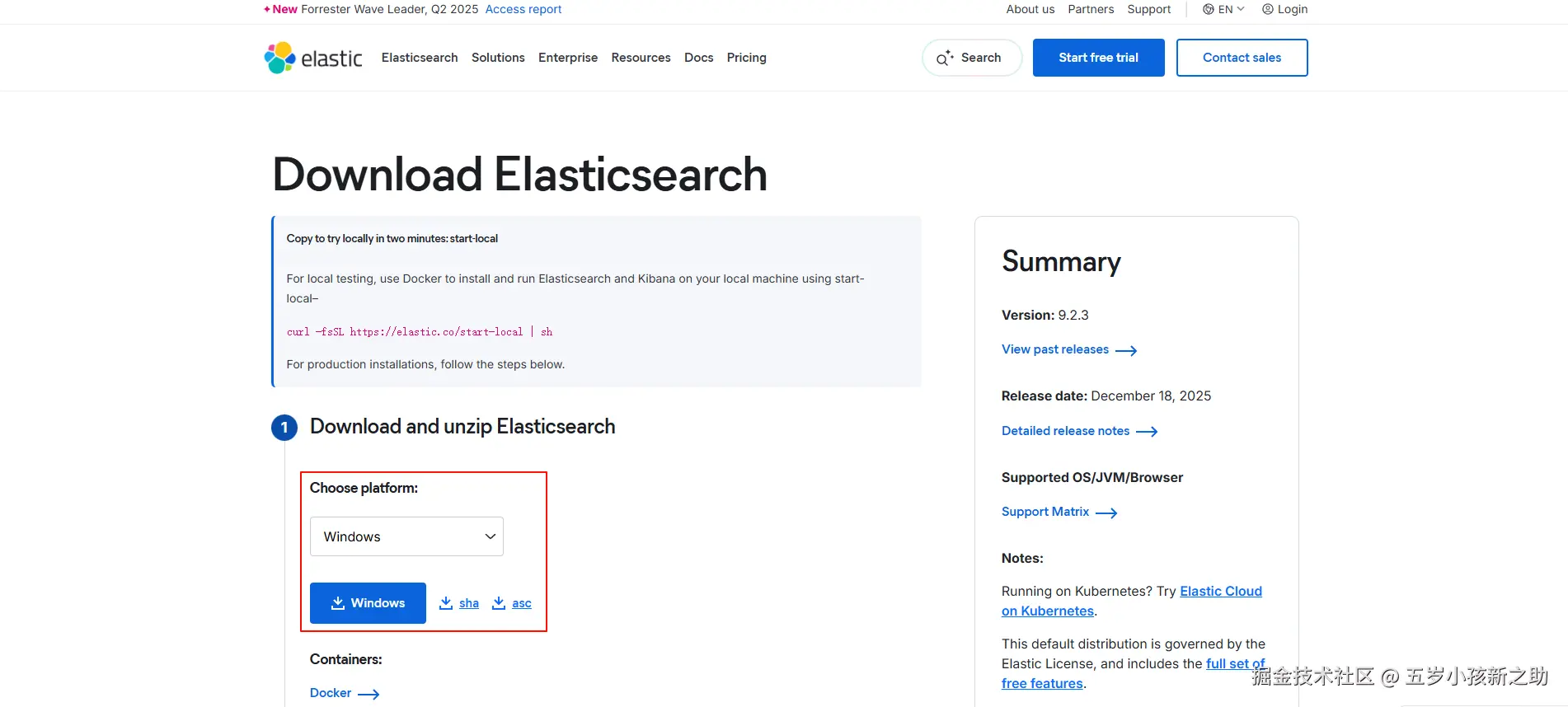

Elasticsearch官网下载地址


下载解压后的全貌就是这样

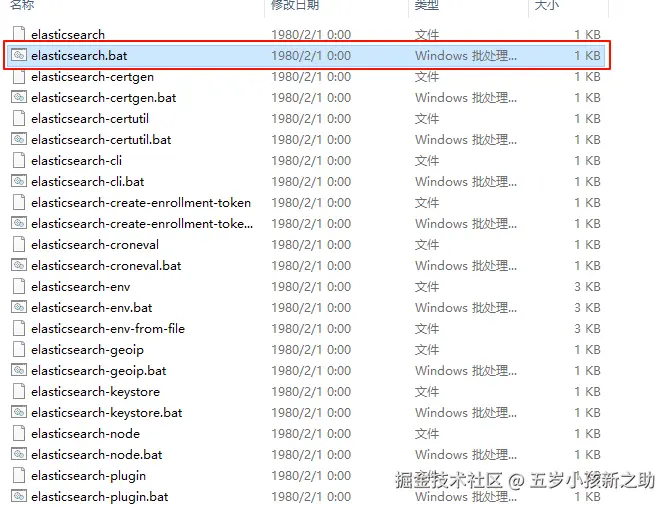

进入bin目录下,双击执行elasticsearch.bat

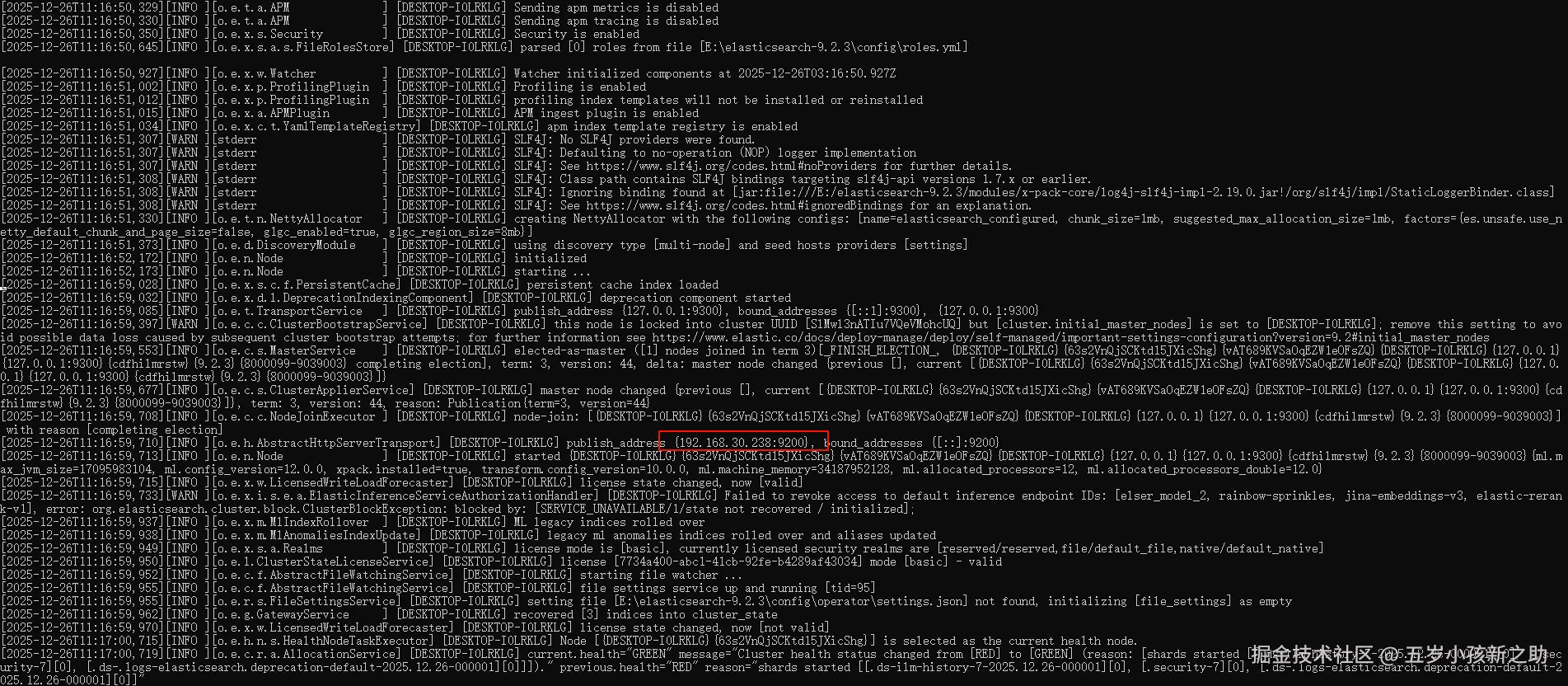

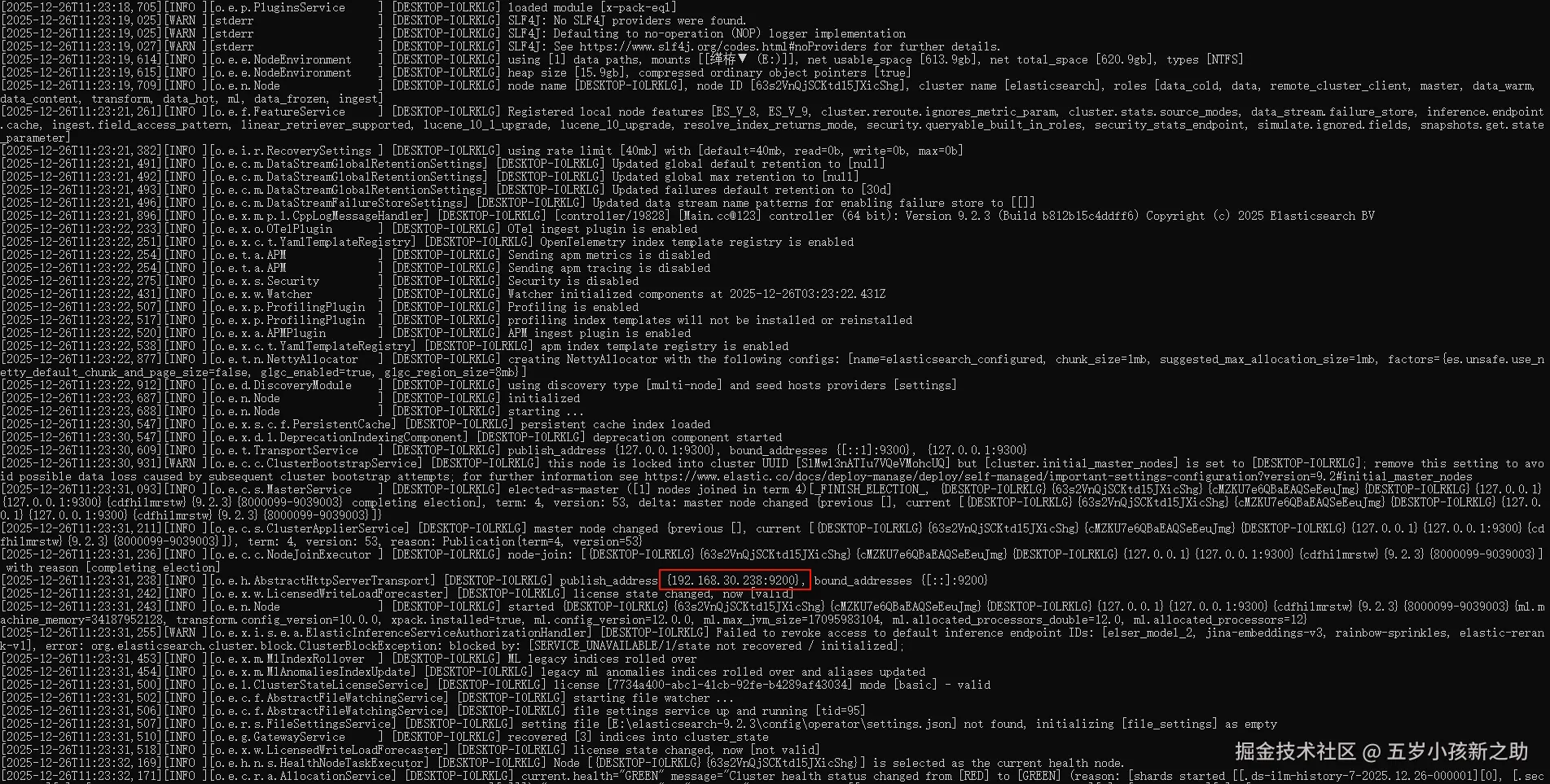

双击后等一会发现好像启动好了，连网址都出现了

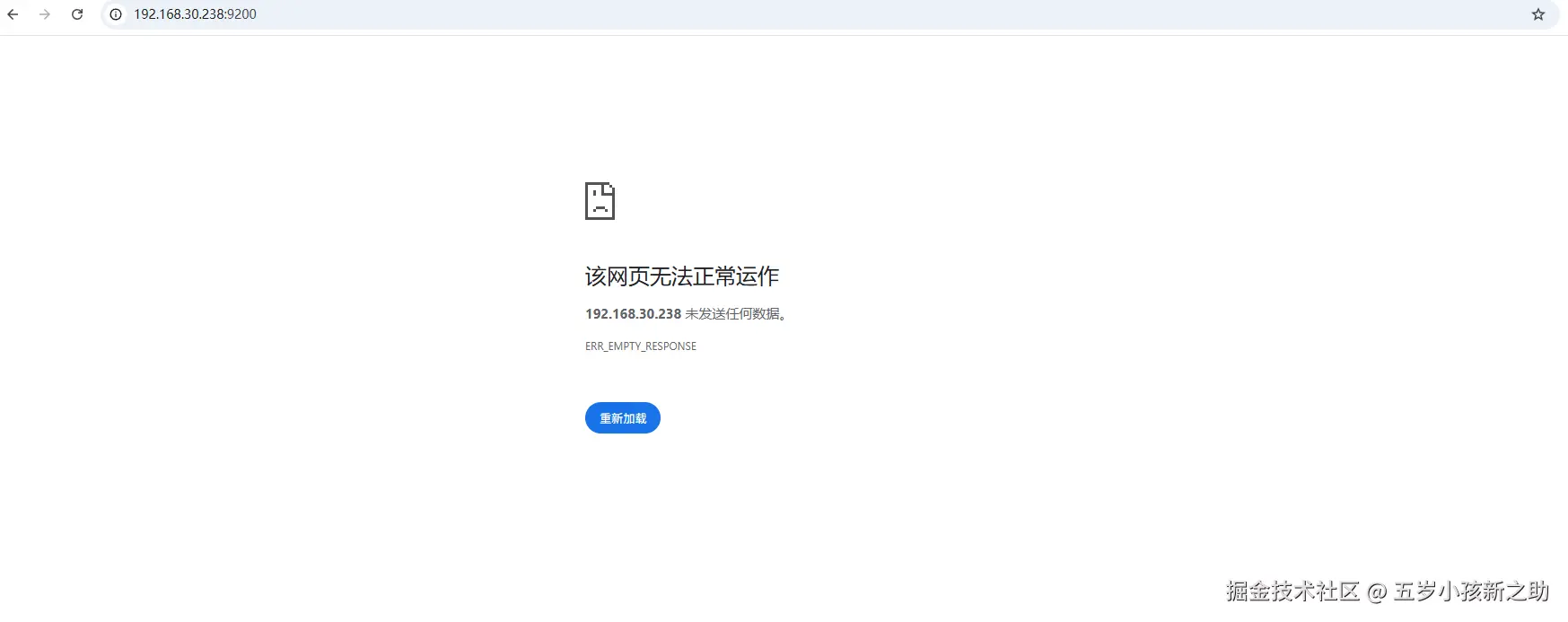

但是我们去访问：http://192.168.30.238:9200/ 的时候发现却是无法访问。

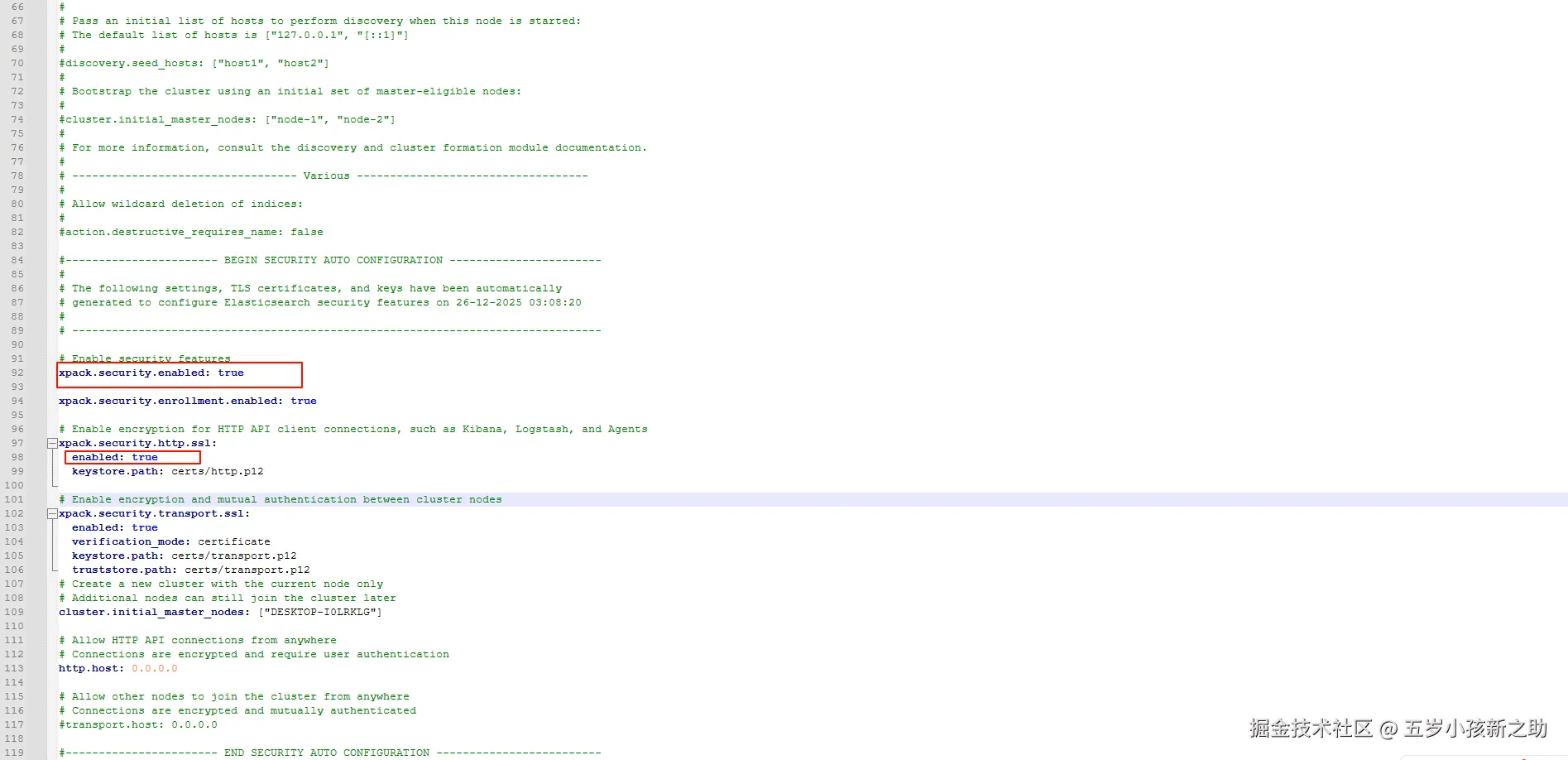

这是因为ssl地址访问到了默认地址，修改配置文件即可，进入config目录，在elasticsearch.yml中修改配置如下


我们需要将原来为true的值全部改为false，配置是这两个：

  1. xpack.security.enabled
  2. xpack.security.http.ssl:enabled

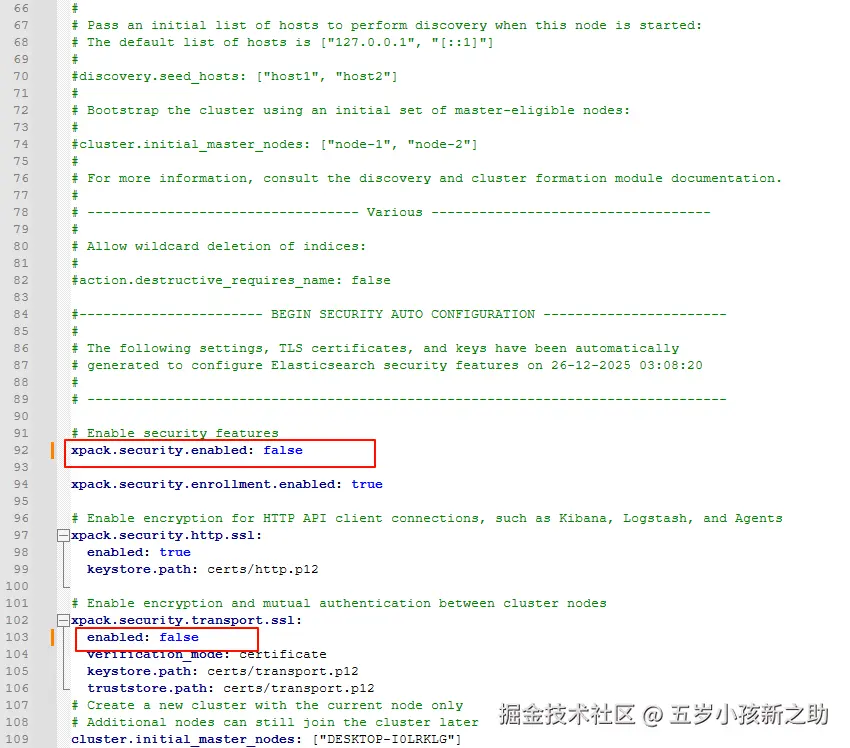

修改完后如图：


再重新启动试试，依然非常完美没有任何错误。

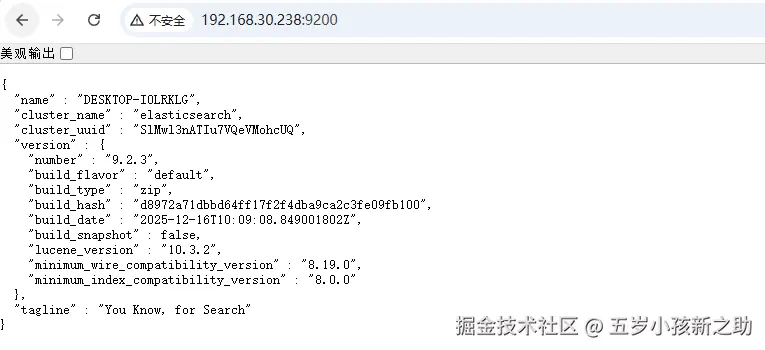

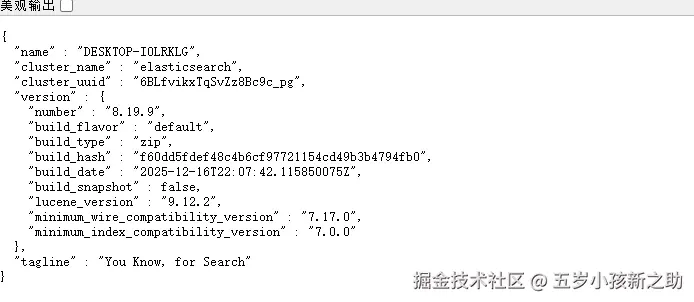

浏览器访问一下：http://192.168.30.238:9200/

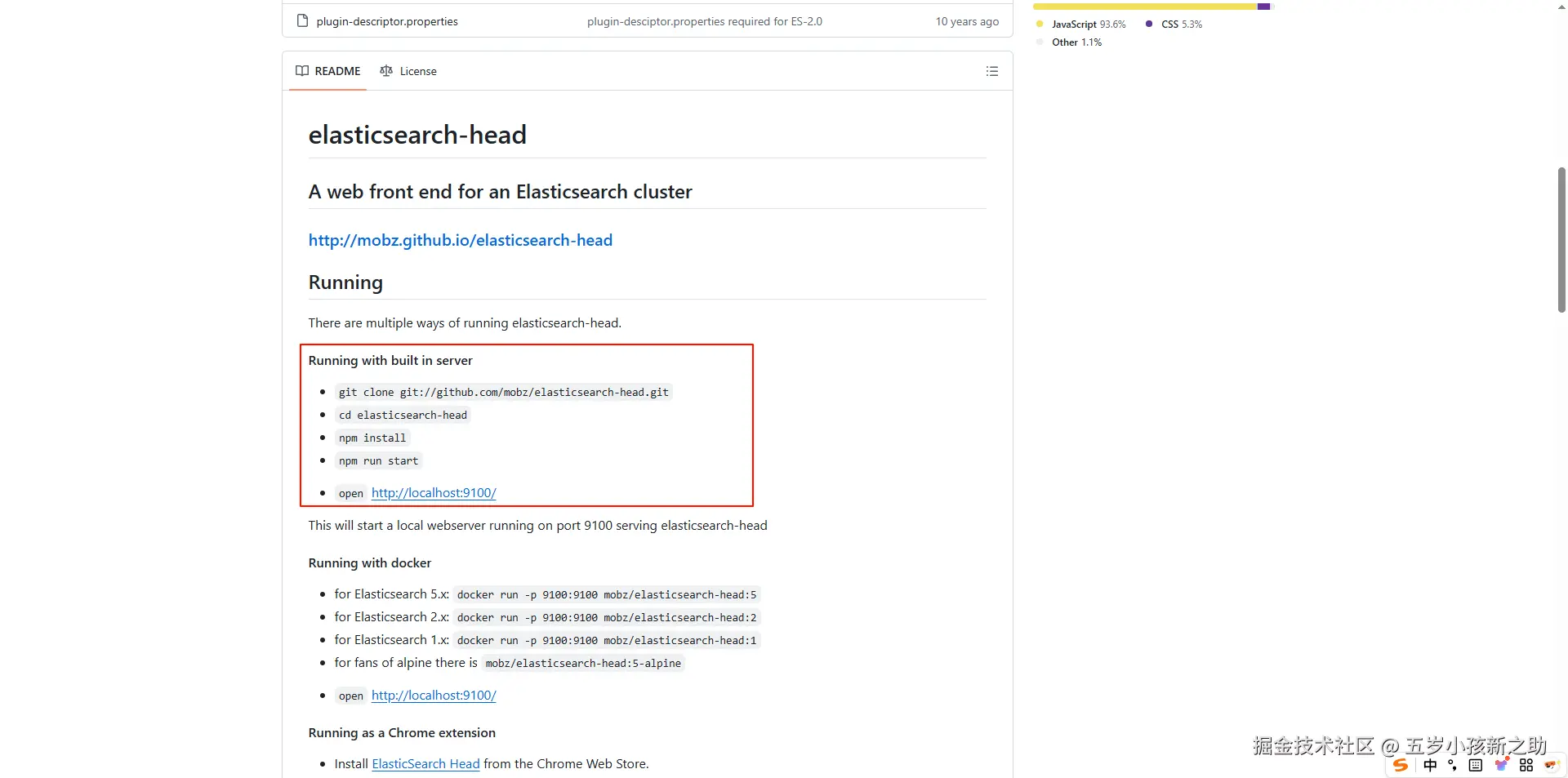

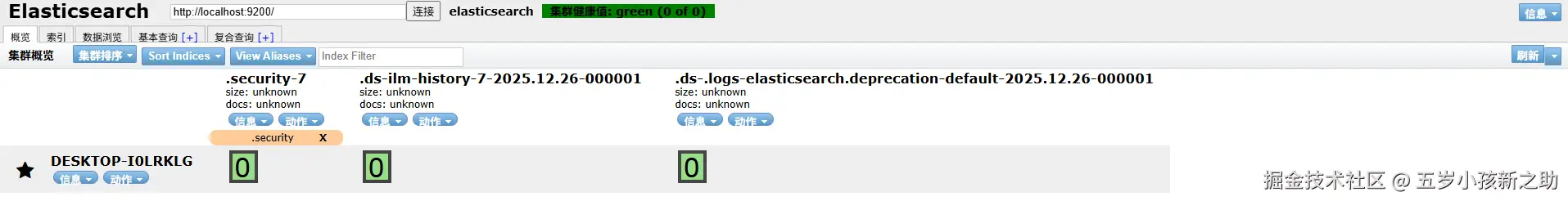

启动好Elasticsearch服务后我们还有需要安装ElasticSearch-head插件，这个插件是为了更好的看到Elasticsearch服务的情况。安装ElasticSearch-head的前提是要有node环境，这个不再赘述，可以去网上看看。ElasticSearch-head插件插件的地址，这里官方也给出了步骤，我们按照步骤来即可。

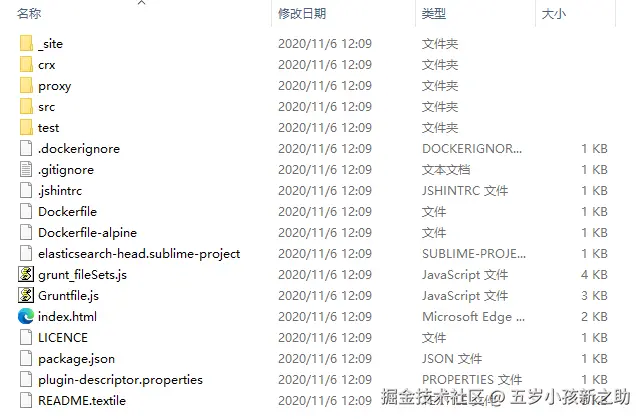

下载完成后的本尊长这样

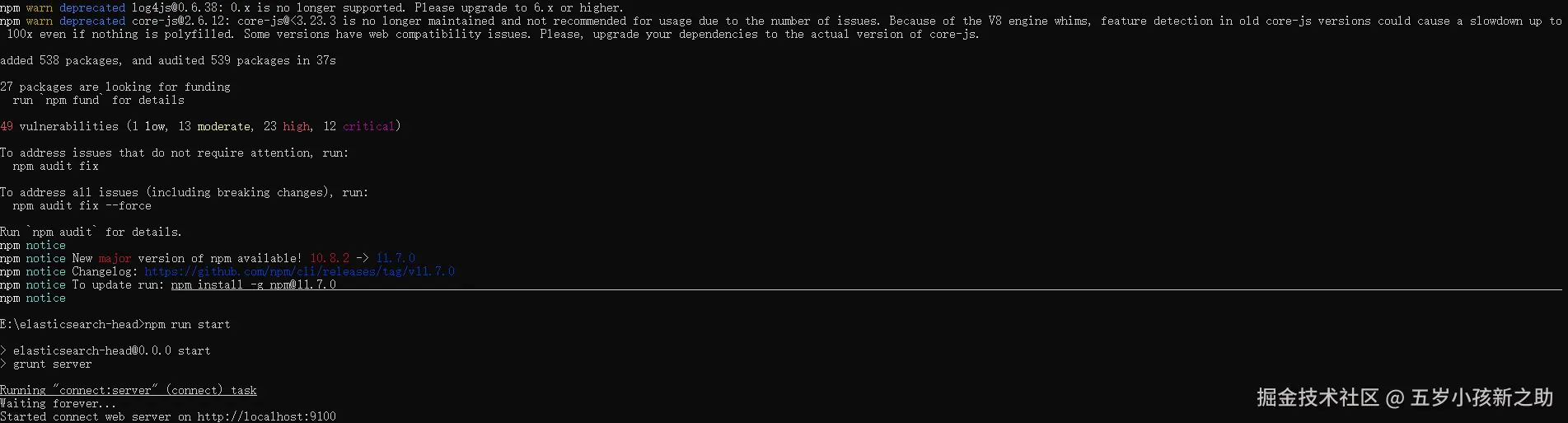

进入head文件夹下，执行命令：npm install，如果安装速度慢,设置成淘宝的镜像重新安装 npm config set registry registry.npm.taobao.org ，在安装完成后可以输入命令npm run start启动head插件。

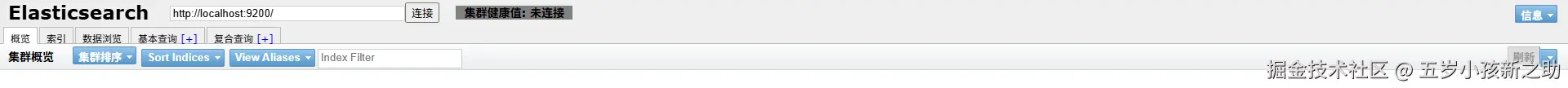

访问后会发现未连接到es

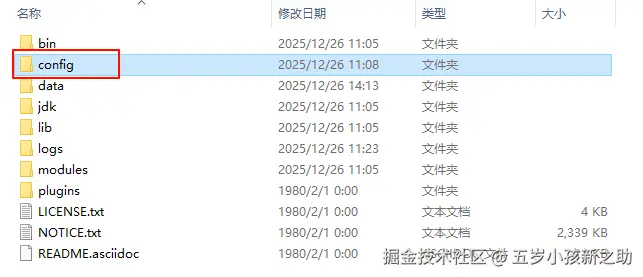

因为我们还需要在es的配置文件中新增参数。进入config目录

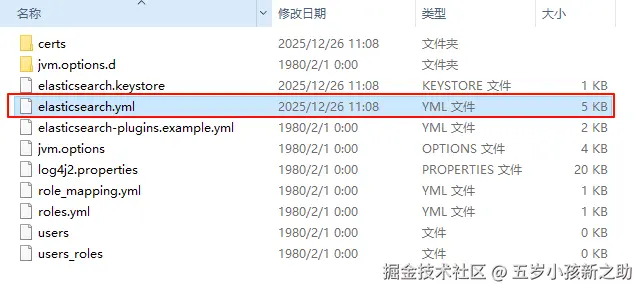

找到elasticsearch.yml这个文件


在末尾追加两行新的参数：

# 增加新的参数，这样head插件可以访问es
http.cors.enabled: true
http.cors.allow-origin: "*"

修改完后重启ES即可。


到此为止ES已经安装完成。

2.2 SkyWalking安装

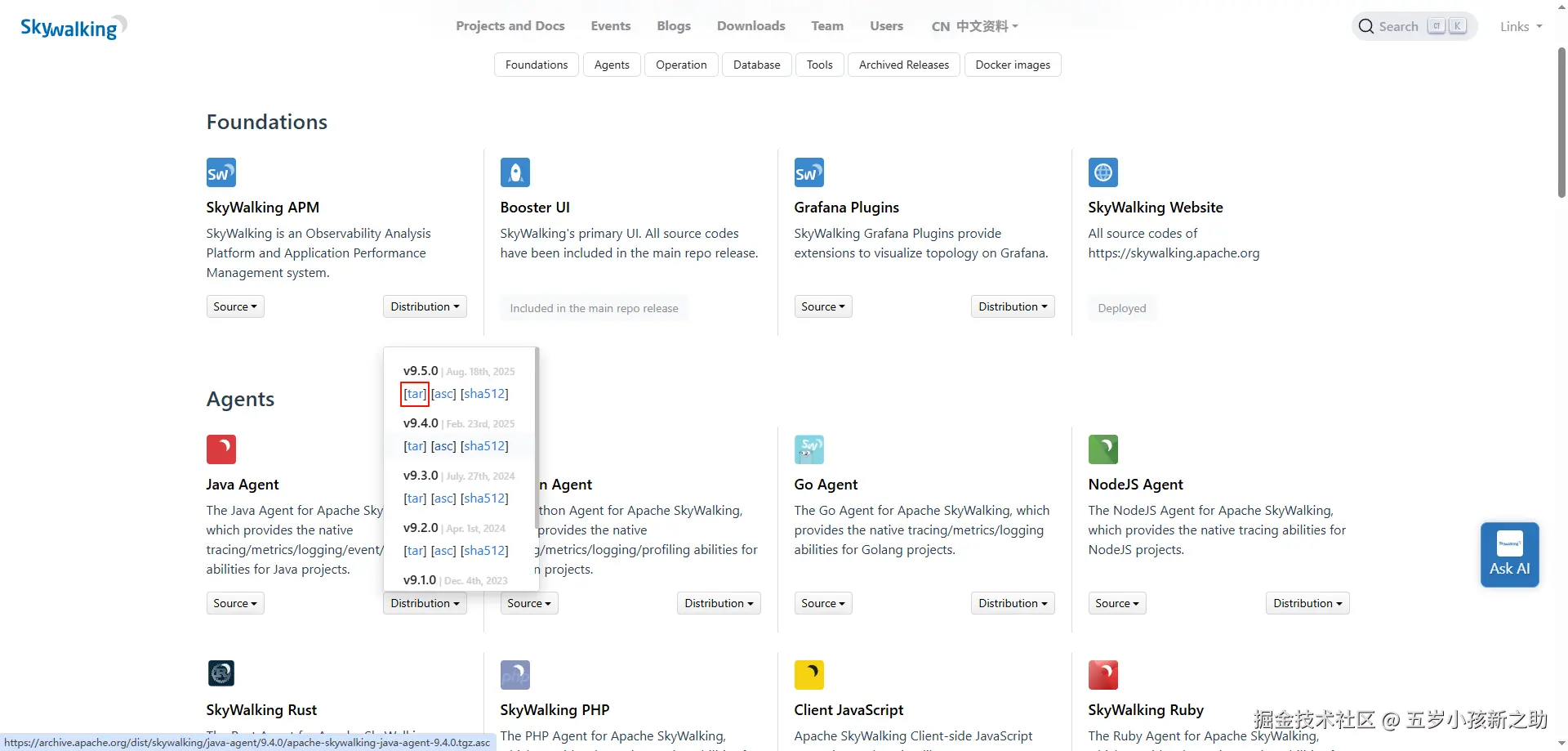

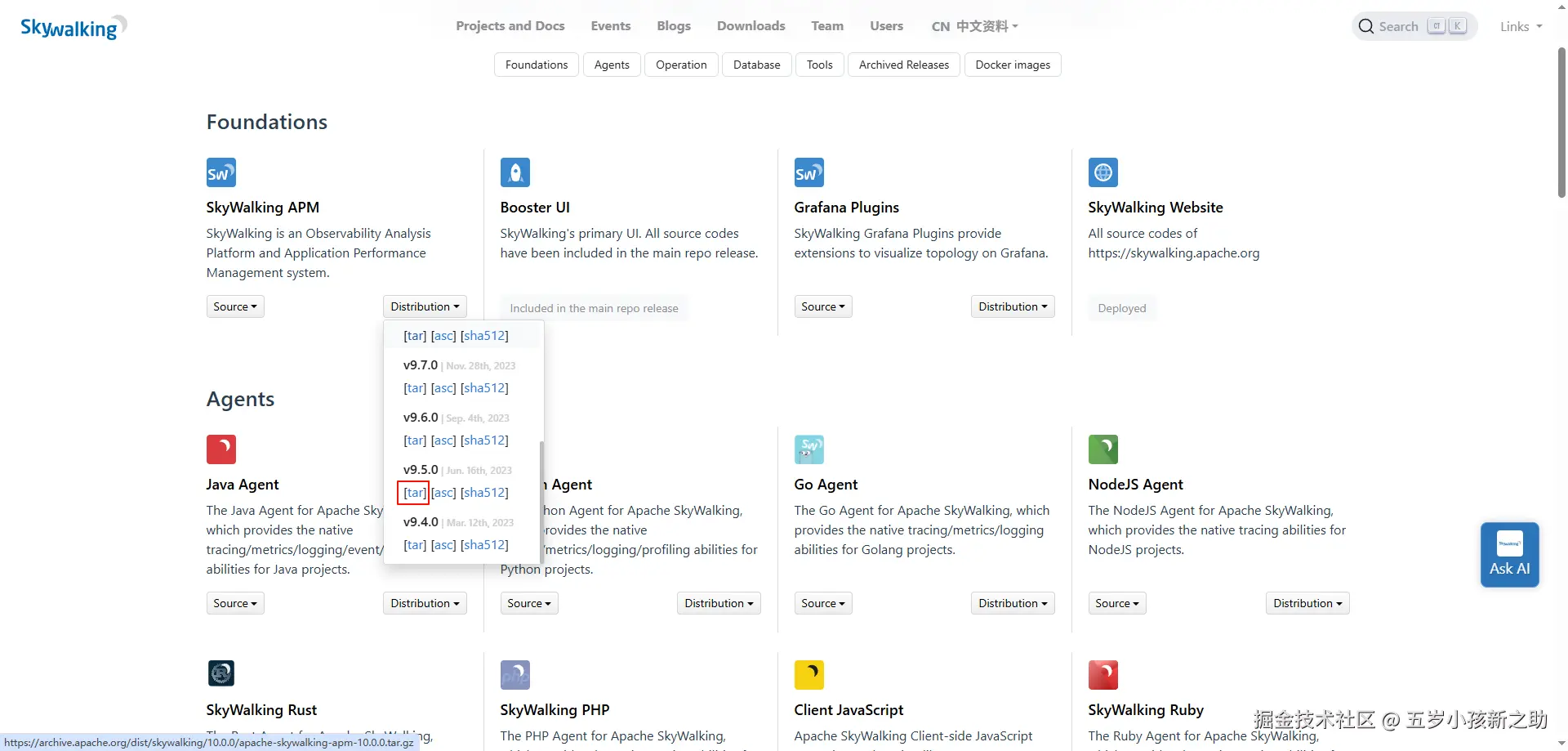

SkyWalking下载地址，应该在skywalking9版本以后将agent进行了单独拆分，因此若要使用9版本以后的，需要下载apm和agent两个压缩包。具体以官方为准。

此次我们下载的版本是9.5.0，分别下载apm和agent

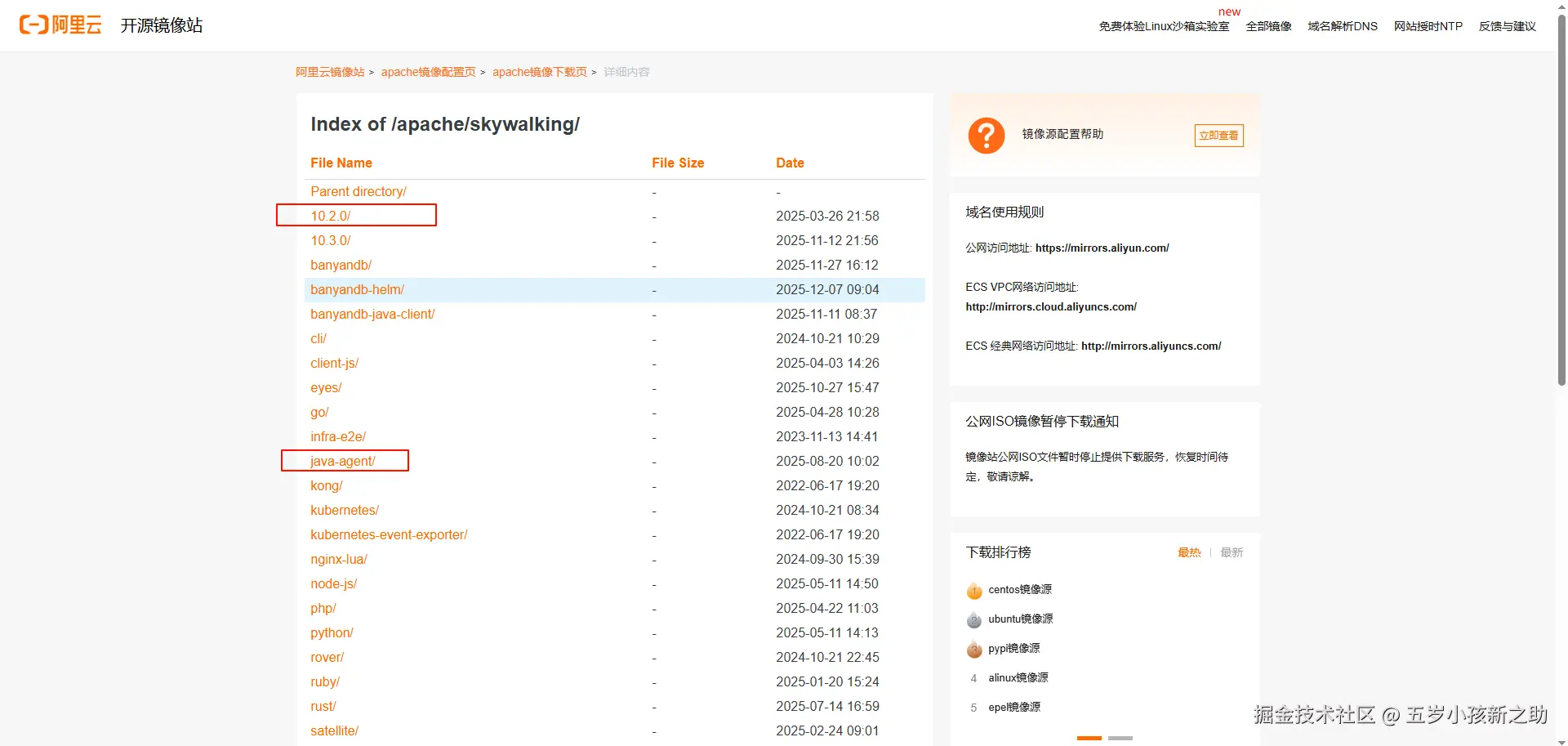

分别把这两个tar.gz的包下载下来，如果觉得太卡的话可以用阿里的镜像下载。

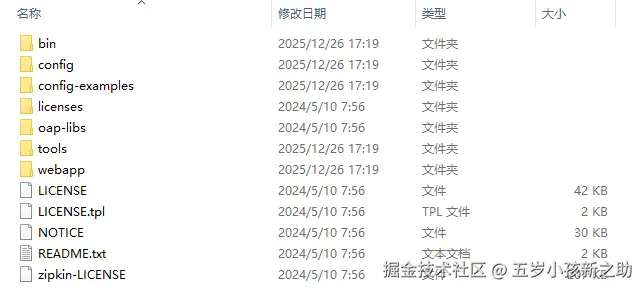

下载完成后我们解压可以看看目录结构。


说两个比较重要的且常见的：

  1. bin：存放一些可执行的脚本，比如说启动Skywalking OAP服务的脚本
  2. config：  存放配置文件，这里是我们需要关注的，有OAP服务的配置文件applicaiton.yml。

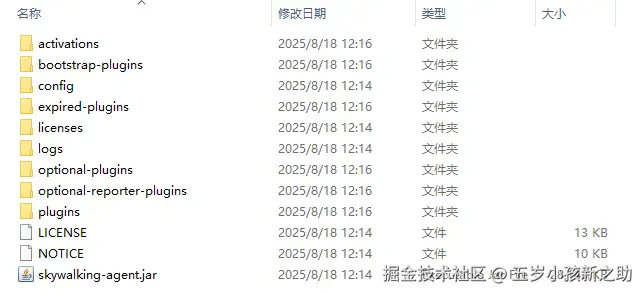

而agent长这样：

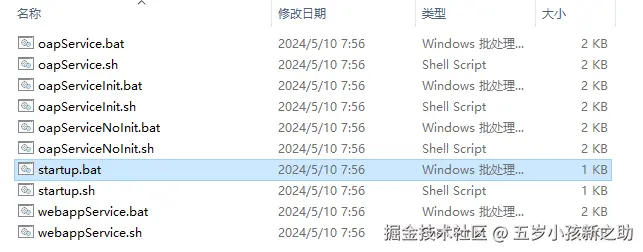

下面就可以开始启动服务了。双击apm的bin目录下的startup.bat，而Linux上是startup.sh

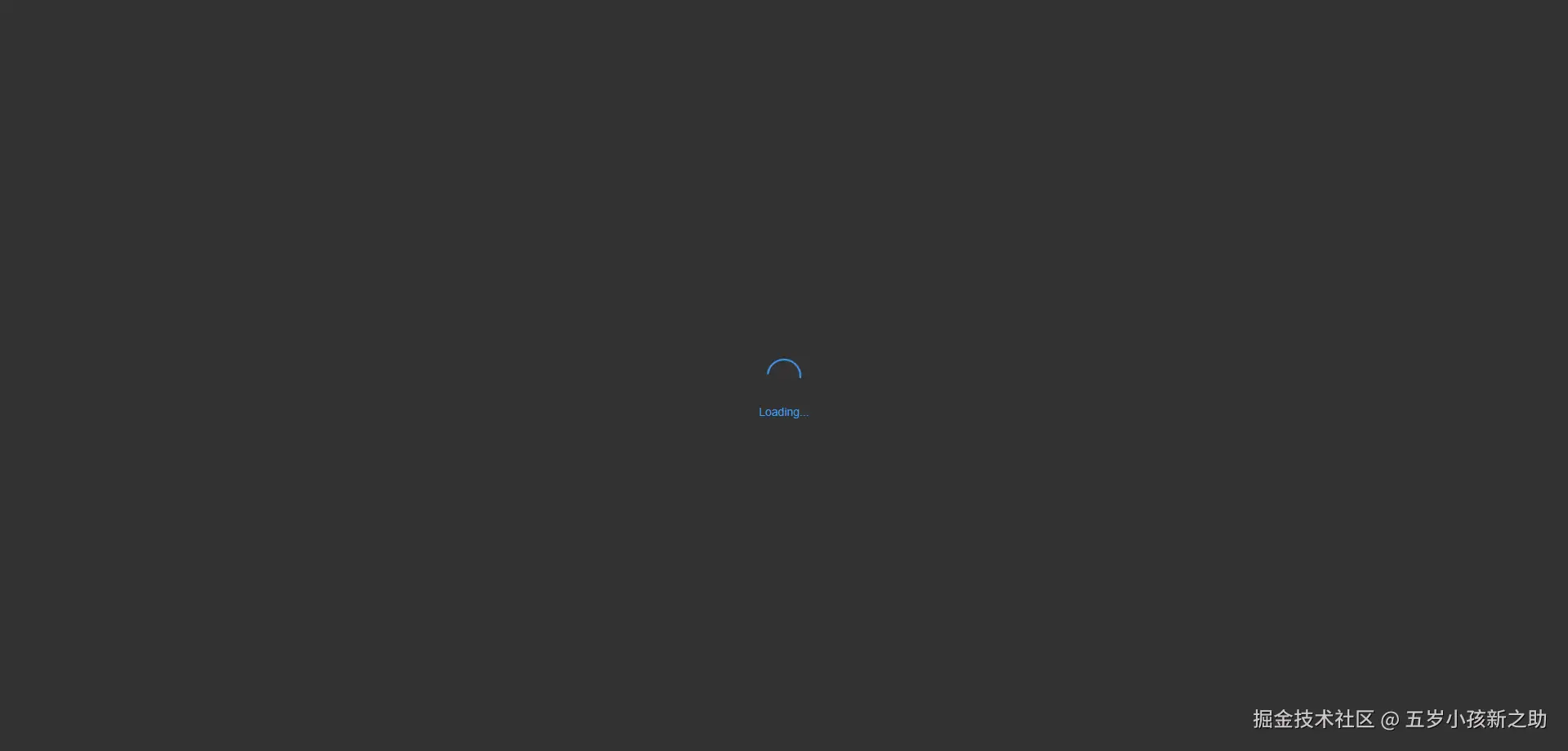

启动后发现啥也没有！接下来开始看日志排查。


2.3 SkyWalking报错排查

返回到安装目录下有一个logs的文件夹里面是日志，我们可以看到有一个skywalking-oap-server.log这个文件，可以发现确实是报错了，日志里面有一行

Caused by: io.netty.channel.AbstractChannel$AnnotatedConnectException: Connection refused: no further information: /127.0.0.1:17912

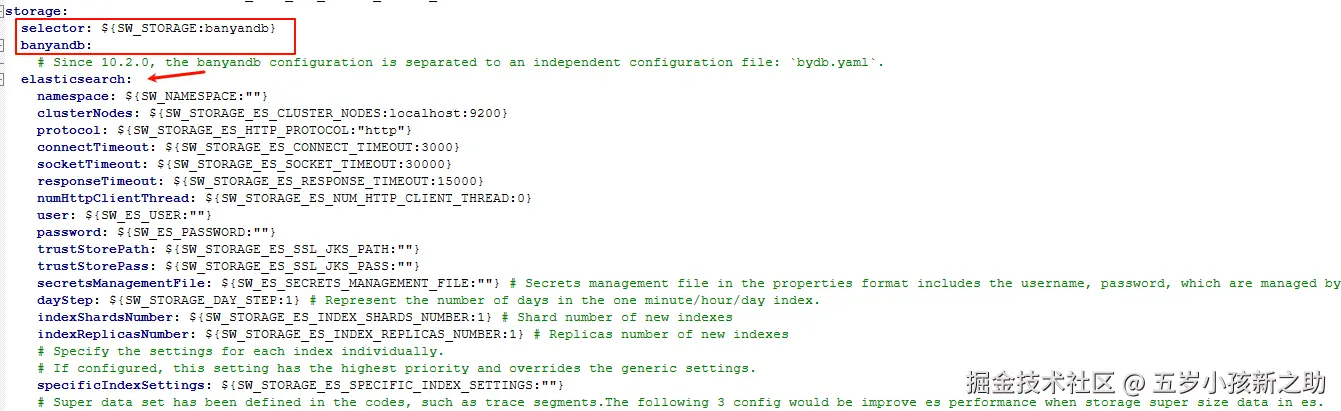

这说明 OAP Server 尝试连接 BanyanDB（作为存储后端）时失败了，因为 BanyanDB 没有运行或配置错误。SkyWalking 默认使用 H2 作为嵌入式存储，但是我们想用ES来存储，所以要改一下配置。我们进入到config目录下有一个application.yml这个文件，打开，搜索一下storage:时会发现，好家伙确实是用的是banyandb

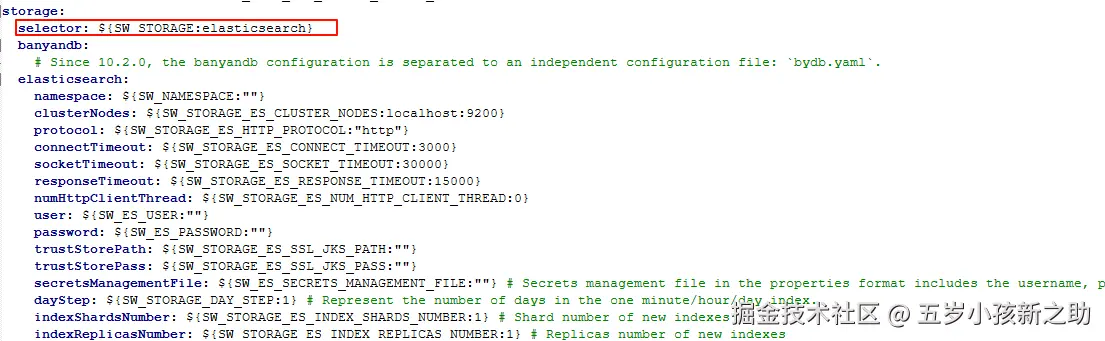

但是底下其实是有elasticsearch可以选的，我们把banyandb改为elasticsearch试一下。


改完之后再重启一下，好家伙还是不行，接着看日志，可以发现这次的日志变了。

Caused by: java.lang.UnsupportedOperationException: Unsupported version: ElasticSearch 9.2

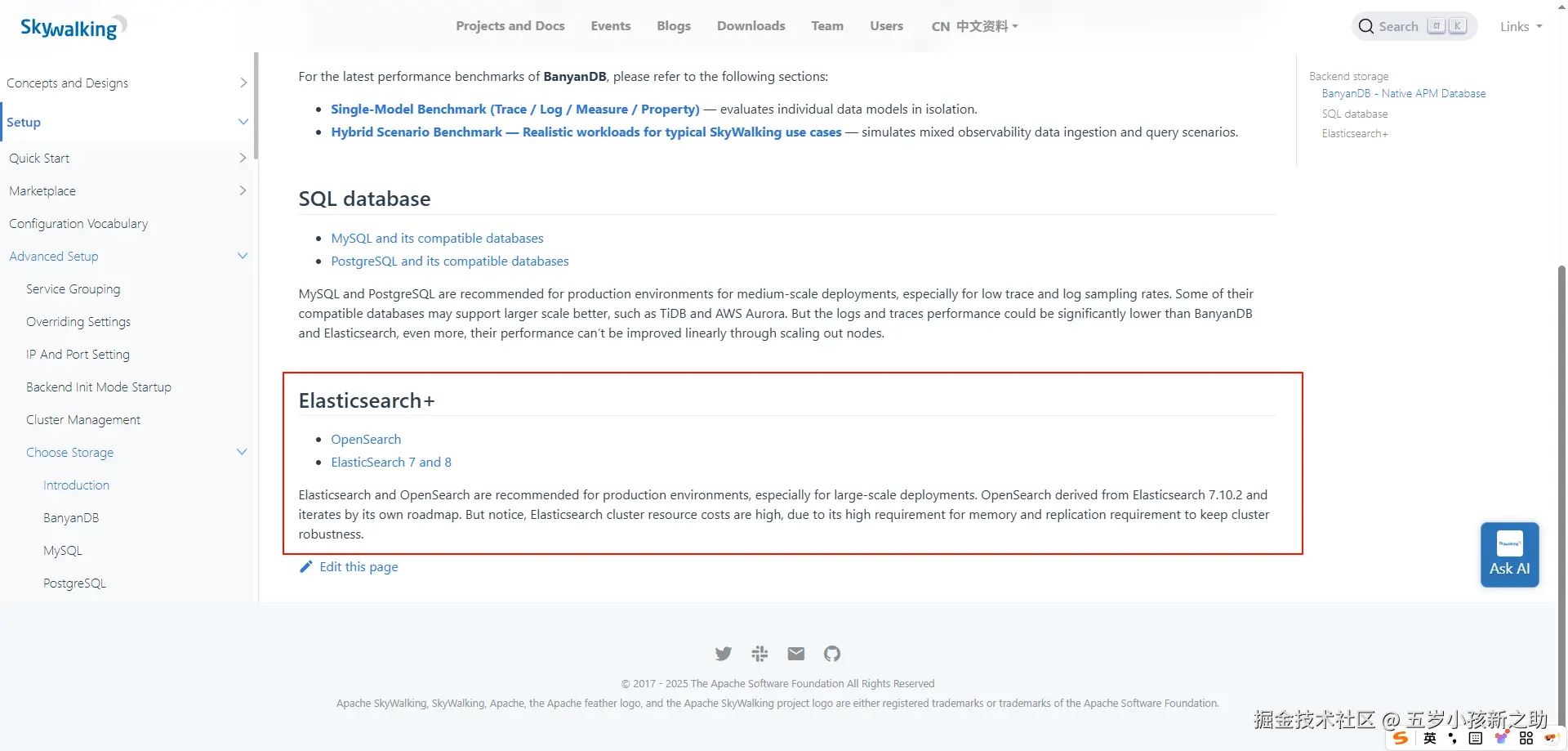

表面我们的数据库确实是换了，但是！SkyWalking 明确拒绝连接 Elasticsearch 9.2，因为它不支持这个版本。我们可以在官网的数据存储介绍中明确看到ES支持的版本是7-8，所以我们只需要降级一下版本即可。


我们直接去ES其他版本选择下载其他版本即可。要重复前文2.1的步骤，然后依旧完美启动。


再次启动，成功！


三、整合SpringBoot

整合最基础的是需要有一个简单的springboot的项目，这里不做过多赘述，如果要整合SkyWalking的话，我们还需要引入两个jar包。

<dependency>
    <groupId>org.apache.skywalking</groupId>
    <artifactId>apm-toolkit-logback-1.x</artifactId>
    <version>8.9.0</version>
</dependency>
<dependency>
    <groupId>org.apache.skywalking</groupId>
    <artifactId>apm-toolkit-trace</artifactId>
    <version>8.9.0</version>
</dependency>

接下来就到另一个项目起作用了，还记得之前我们下载过另一个项目skywalking-agent吗？这个项目之前选择的是java版本，他就是来代理我们的java项目的。找到skywalking-agent/config/agent.config这个配置目录，我们需要做一些配置。

# 你的服务名称
agent.service_name=your-spring-boot-app

# SkyWalking OAP Server地址，改了就要改，没改就不用变
collector.backend_service=localhost:11800

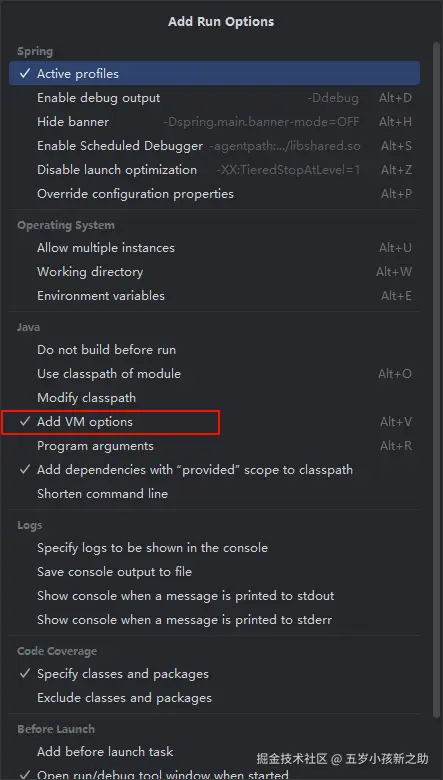

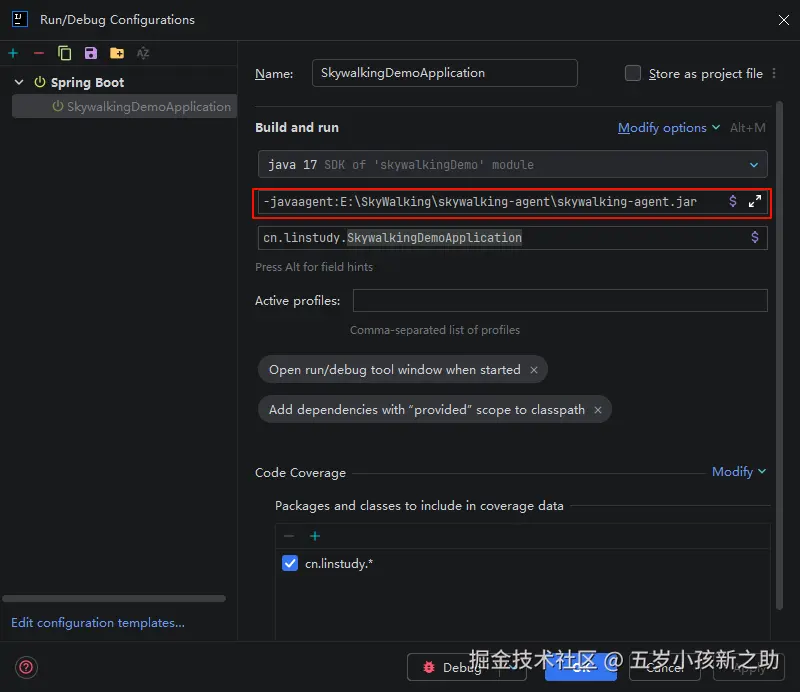

将以下JVM参数添加到Spring Boot应用的启动命令中，以启用SkyWalking Agent，意味着我们的SkyWalking Agent的jar包启动的方式是探针部署。

这里要注意替换成你都jar包的位置

接着我们要模拟一个最简单的数据库交互的例子。比如我们的Controller

@RestController
class HelloController {

    @Autowired
    private DatabaseService databaseService;

    @GetMapping("/hello")
    public String sayHello() {
        databaseService.queryData();
        return "Hello, SkyWalking!";
    }
}

对于的service

@Service
public class DatabaseService {
    public void queryData() {
        try {
            Thread.sleep(100);
        } catch (InterruptedException e) {
            Thread.currentThread().interrupt();
        }
    }
}

最后还有一步，那就是要配置一下日志输出，即对应的logback-spring.xml文件，这里给一个模板，具体可以自行拓展。

<?xml version="1.0" encoding="UTF-8"?>
<configuration debug="false">

    <!--定义日志文件的存储地址 勿在 LogBack 的配置中使用相对路径-->
    <property name="LOG_HOME" value="E:\code\idea-code\skywalkingDemo\skywalkingDemo" ></property>

    <!-- 彩色日志 -->
    <conversionRule conversionWord="clr" converterClass="org.springframework.boot.logging.logback.ColorConverter" />

    <!--控制台日志， 控制台输出 -->
    <appender name="STDOUT" class="ch.qos.logback.core.ConsoleAppender">
        <encoder class="ch.qos.logback.core.encoder.LayoutWrappingEncoder">
            <layout class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.mdc.TraceIdMDCPatternLogbackLayout">
                <!--格式化输出：%d表示日期，%thread表示线程名，%-5level：级别从左显示5个字符宽度%msg：日志消息，%n是换行符-->
                <pattern>%clr(%d{yyyy-MM-dd HH:mm:ss.SSS}){faint} [%X{tid}] %clr([%-10.10thread]){faint} %clr(%-5level) %clr(%-50.50logger{50}:%-3L){cyan} %clr(-){faint} %msg%n</pattern>
            </layout>
        </encoder>
    </appender>

    <appender name="CONSOLE" class="ch.qos.logback.core.ConsoleAppender">
        <encoder>
            <pattern>%d{yyyy-MM-dd HH:mm:ss} [%thread] %-5level %logger{36} - %msg%n</pattern>
        </encoder>
    </appender>

    <appender name="TRACE" class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.trace.TraceIdConverter">
        <layout>
            <Pattern>%d{yyyy-MM-dd HH:mm:ss} [%thread] %-5level %logger{36} - %msg [TraceId: %traceId] %n</Pattern>
        </layout>
    </appender>

    <!--文件日志， 按照每天生成日志文件 （只能是 由 Logger 或者 LoggerFactory 记录的日志消息哦）-->
    <!--以下关于 日志文件的pattern 需要去掉颜色，防止出现 ANSI转义序列-->
    <appender name="FILE" class="ch.qos.logback.core.rolling.RollingFileAppender">
        <rollingPolicy class="ch.qos.logback.core.rolling.TimeBasedRollingPolicy">
            <!--日志文件输出的文件名-->
            <FileNamePattern>${LOG_HOME}/%d{yyyy-MM-dd}/pro.log</FileNamePattern>
            <!--日志文件保留天数-->
            <MaxHistory>30</MaxHistory>
        </rollingPolicy>
        <encoder class="ch.qos.logback.core.encoder.LayoutWrappingEncoder">
            <layout class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.mdc.TraceIdMDCPatternLogbackLayout">
                <!--格式化输出：%d表示日期，%thread表示线程名，%-5level：级别从左显示5个字符宽度%msg：日志消息，%n是换行符-->
                <!--            <pattern>%d{yyyy-MM-dd HH:mm:ss.SSS} [%thread] %-5level %logger{50} - %msg%n</pattern>-->
                <pattern>%d{yyyy-MM-dd HH:mm:ss.SSS} [%X{tid}] [%-10.10thread] %-5level %-50.50logger{50}:%-3L - %msg%n</pattern>
            </layout>
        </encoder>
        <!--日志文件最大的大小-->
        <triggeringPolicy class="ch.qos.logback.core.rolling.SizeBasedTriggeringPolicy">
            <MaxFileSize>10MB</MaxFileSize>
        </triggeringPolicy>
    </appender>

    <!--skywalking grpc 日志收集-->
    <appender name="grpc" class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.log.GRPCLogClientAppender">
        <encoder class="ch.qos.logback.core.encoder.LayoutWrappingEncoder">
            <layout class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.mdc.TraceIdMDCPatternLogbackLayout">
                <Pattern>%d{yyyy-MM-dd HH:mm:ss.SSS} [%X{tid}] [%thread] %-5level %logger{36} -%msg%n</Pattern>
            </layout>
        </encoder>
    </appender>


    <!-- 日志输出级别 -->
    <root level="INFO">
        <appender-ref ref="STDOUT" ></appender-ref>
        <appender-ref ref="FILE" ></appender-ref>
        <appender-ref ref="grpc"/>
    </root>
</configuration>

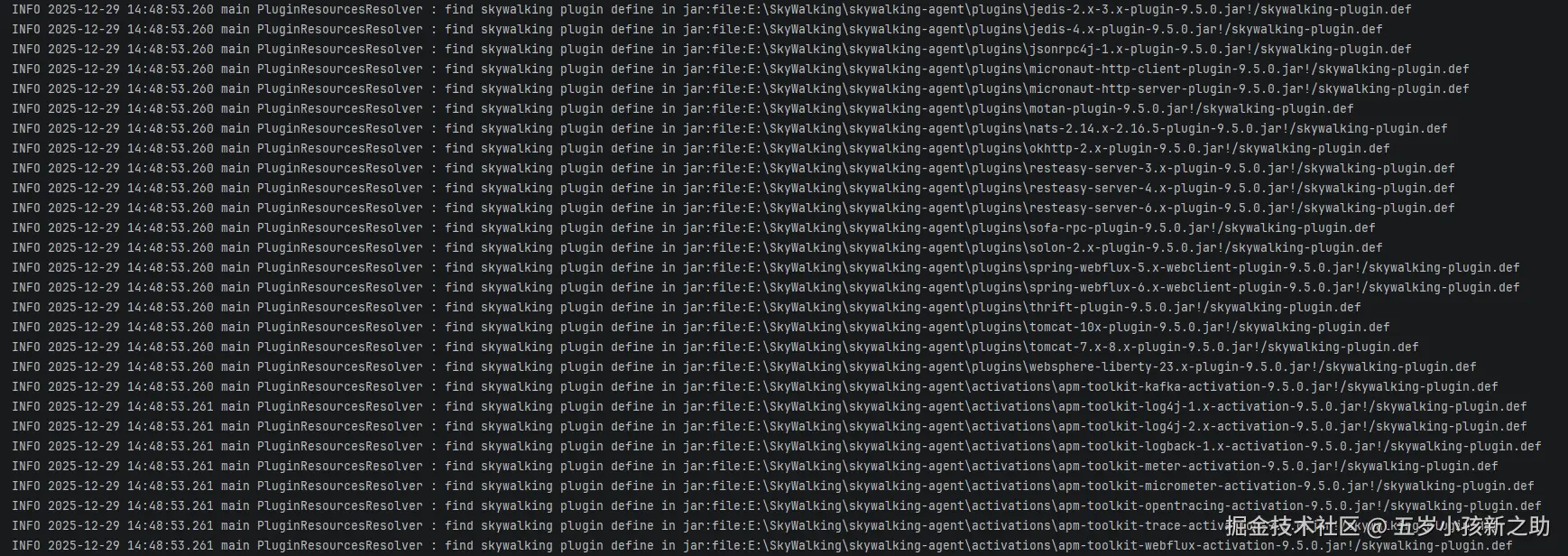

到这里后就可以开始启动我们的springboot项目了，看到控制台可以输出这个日志之后说明是我们的项目是正常启动了，并且是已经部署好了SkyWalking探针。

SkyWalking提供了一些注解，可以帮助我们自定义追踪逻辑。我们可以使用这些注解来标记需要监控的方法。比如我们在HelloController中加一个方法。

@GetMapping("/customMethod")
public String customMethod() {
    customService.customMethod();
    return "Hello, customMethod!";
}

同时新建一个service，并且加上@Trace这个注解，@Trace注解用于标记customMethod方法，使其成为一个可追踪的操作。TraceContext.traceId()方法可以获取当前追踪的ID，用于日志或其他用途。

@Service
public class CustomService {

    @Trace(operationName = "customOperation")
    public void customMethod() {
        // Simulating a custom operation
        System.out.println("TraceId: " + TraceContext.traceId());
        try {
            Thread.sleep(200);
        } catch (InterruptedException e) {
            Thread.currentThread().interrupt();
        }
    }
}

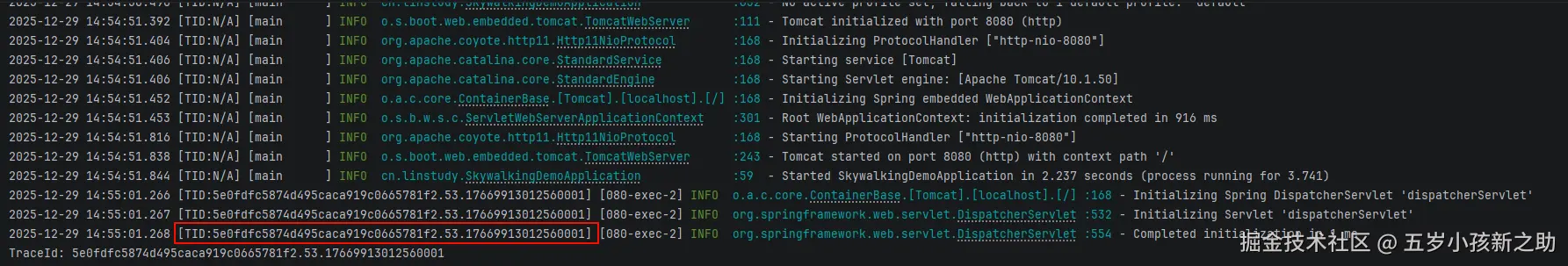

最后我们再启动的时候访问一下可以看到控制台输出了一个TraceId

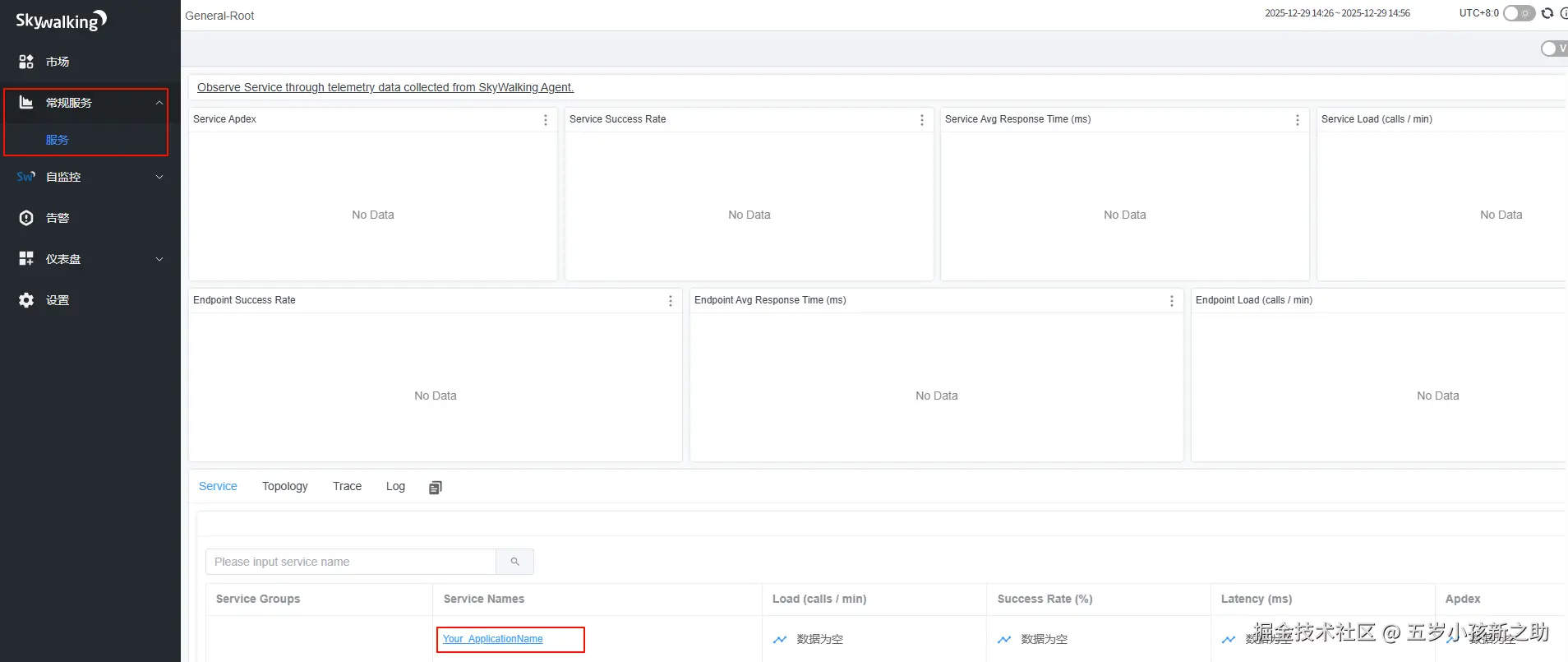

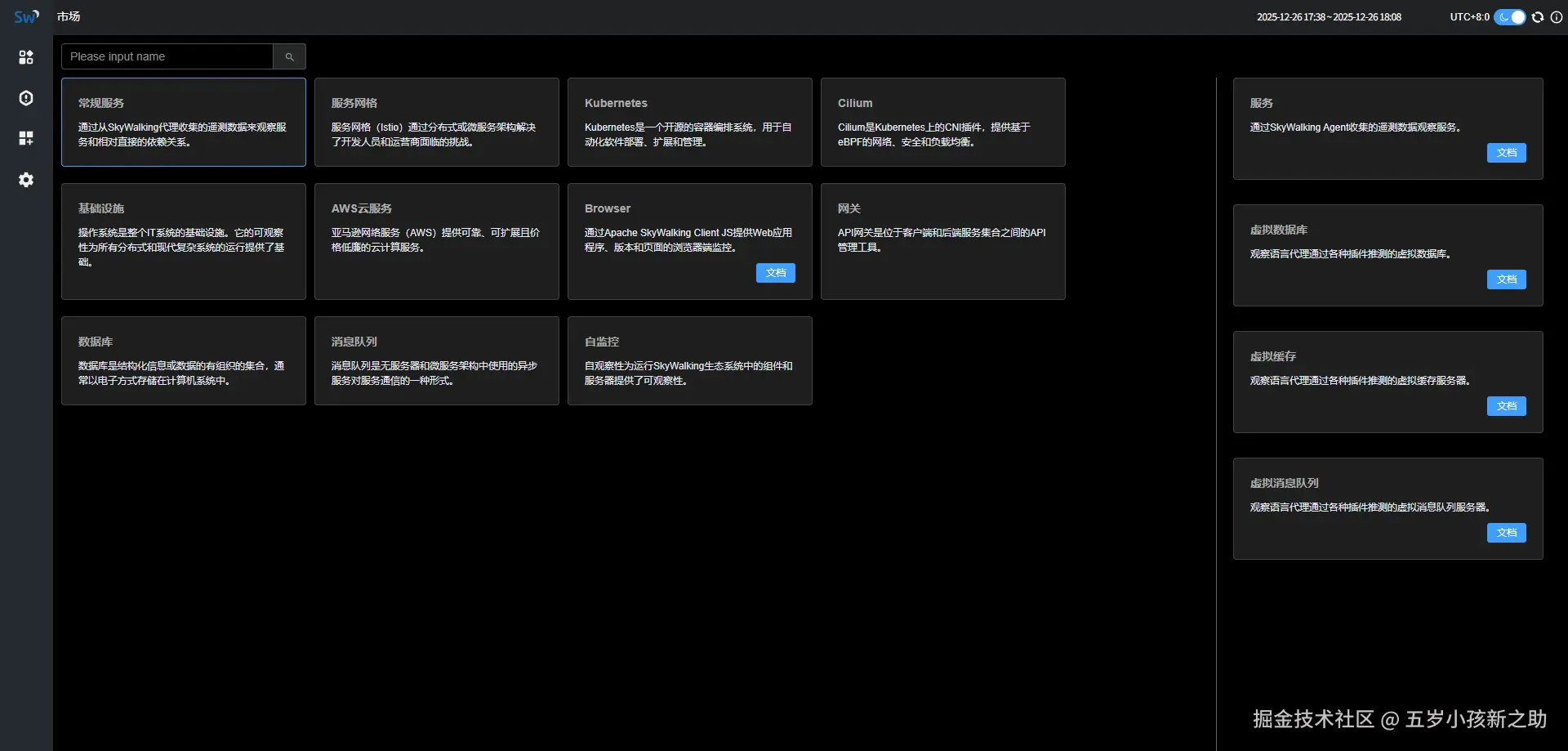

我们可以把这个id复制下来去SkyWalking UI界面去看，我们可以看到好像多了一个可点击的栏，我们点击到对应的服务，点进去。

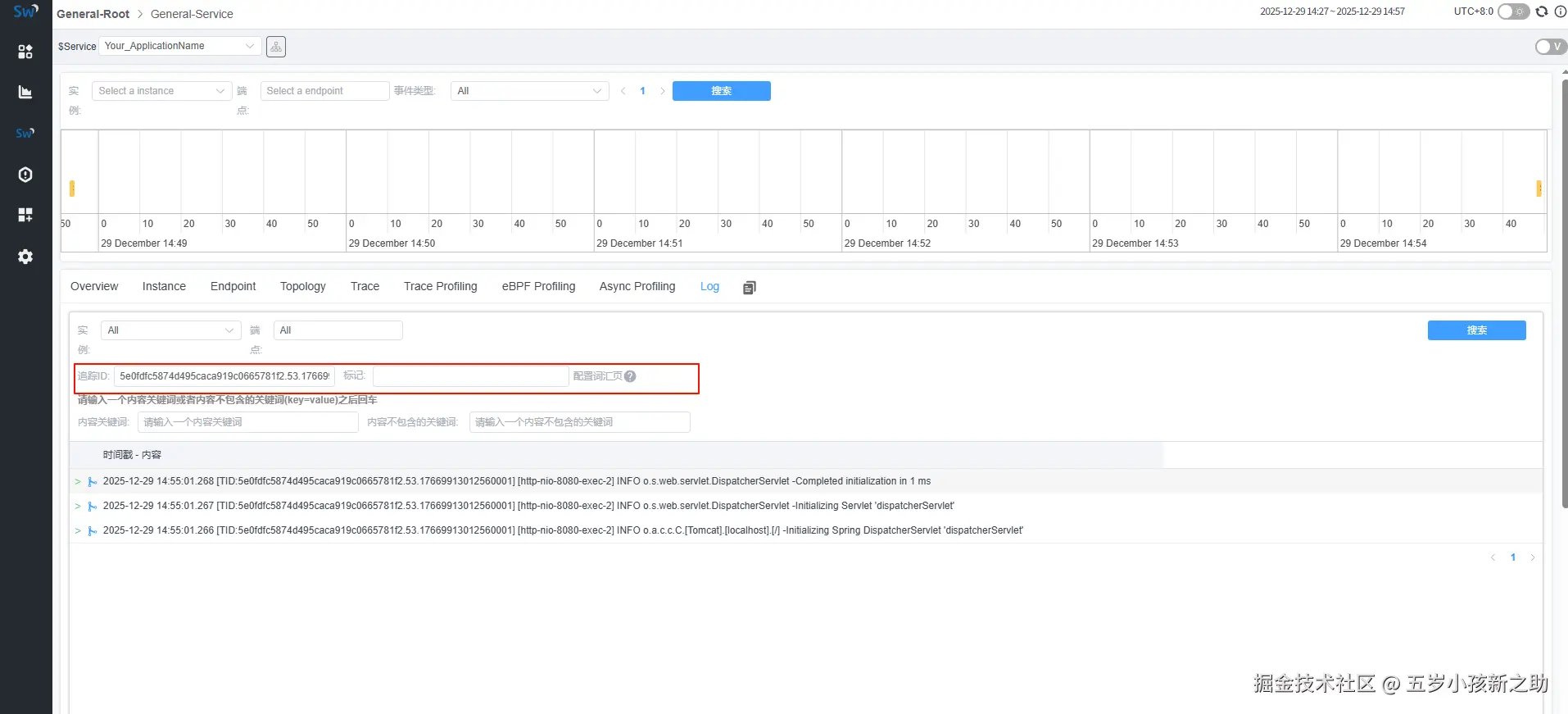

复制对于的traceId可以看到对于的日志追踪信息

到这里简单的整合已经完成。
