Android稳定性基础:系统架构与关键机制

系统稳定性是用户体验的基石,也是品牌口碑的生命线。

引言:为什么系统稳定性如此重要?

还记得某知名手机品牌因为系统频繁死机被用户集体投诉的新闻吗?一次系统崩溃可能只需要几秒钟,但对品牌形象的伤害却需要几年来修复。

作为一名Android Framework工程师,你可能经常会遇到这样的场景:

  • 测试同学气冲冲地跑过来:"手机又卡死了!"
  • 用户反馈:"App动不动就闪退,太烂了!"
  • 老板在群里@所有人:"线上出现大面积ANR,紧急处理!"

这些问题的背后,都指向同一个主题——系统稳定性。

系统稳定性就像是房子的地基。地基不稳,再漂亮的装修也是空中楼阁。Android系统运行着数十个系统进程、上百个系统服务,它们就像一个精密的交响乐团,任何一个成员出了问题,整场演出都会受到影响。

本文是《Android系统稳定性与性能优化》系列的开篇之作。我们将从Android系统架构出发,带你建立起系统稳定性分析的基础认知框架。读完本文,你将能够:

  1. 理解Android系统分层架构与稳定性的关系
  2. 掌握系统稳定性的核心机制和关键组件
  3. 了解稳定性问题的分类和表现形式
  4. 建立系统稳定性分析的基础思维框架

准备好了吗?让我们开始这段探索之旅!

一、Android系统架构回顾

要理解系统稳定性,首先要对Android的系统架构有清晰的认识。如果把Android系统比作一栋大楼,那么它是这样分层建造的:

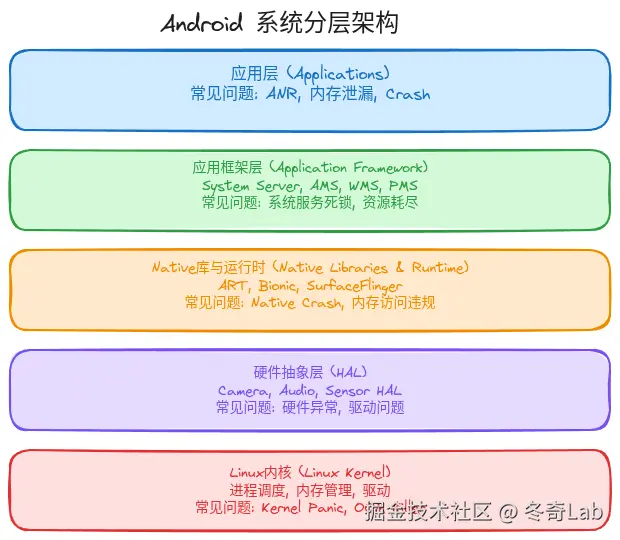

1.1 分层架构概览


这种分层设计就像是一个金字塔,越往下层越稳定,但出问题的影响也越大。

打个比方:如果你家的灯泡坏了(应用层),换一个就好;如果电路板烧了(Framework层),可能整个房间都没电;如果变压器炸了(Kernel层),整栋楼都要遭殃!

1.2 各层对稳定性的影响

让我们逐层分析,看看每一层可能出现什么稳定性问题:

应用层 (Applications)

这是用户直接接触的层面,稳定性问题主要表现为:

  • Java Crash: 未捕获的异常导致应用闪退
  • ANR: 主线程阻塞导致应用无响应
  • 内存泄漏: 持续占用内存最终导致OOM

影响范围: 单个应用 严重程度: 一般(用户可以重新打开应用)

Framework层 (Application Framework)

这是Android的"大脑",提供了所有应用运行所需的服务:

  • System Server Crash: 核心系统服务崩溃,导致系统重启
  • 服务死锁: 多个服务相互等待,系统卡死
  • Binder资源耗尽: 进程间通信阻塞

影响范围: 整个系统 严重程度: 严重(可能导致系统重启)

Native层 (Native Libraries & ART)

这一层用C/C++编写,执行效率高但也更容易出问题:

  • Native Crash: SIGSEGV、SIGABRT等信号导致进程终止
  • 内存访问违规: 野指针、数组越界
  • 资源泄漏: 文件描述符、内存泄漏

影响范围: 单个进程到整个系统 严重程度: 重要到严重

HAL层 (Hardware Abstraction Layer)

硬件抽象层连接软件和硬件:

  • HAL服务崩溃: 硬件功能不可用
  • 硬件超时: 与硬件通信超时

影响范围: 特定硬件功能 严重程度: 重要

Kernel层 (Linux Kernel)

这是系统的根基:

  • Kernel Panic: 内核崩溃,系统直接重启
  • 驱动崩溃: 特定硬件功能异常
  • 死锁: 系统完全卡死

影响范围: 整个设备 严重程度: 致命

1.3 关键进程与服务

在Android系统中,有几个进程是"命根子",它们挂了,整个系统就得重启:

Zygote进程

Zygote是Android的"孵化器",所有应用进程都是从它fork出来的。可以把它想象成一个"应用工厂":

Zygote
  ├── fork() → App1进程
  ├── fork() → App2进程
  ├── fork() → App3进程
  └── fork() → System Server进程

如果Zygote挂了,就像工厂倒闭了,新的应用进程无法创建,系统只能重启。

System Server进程

System Server是Android的"大管家",运行着几乎所有核心系统服务:

服务名称职责挂了会怎样
ActivityManagerService管理四大组件生命周期无法启动/切换应用
WindowManagerService管理窗口显示屏幕一片空白
PackageManagerService管理应用安装/查询无法安装/查找应用
PowerManagerService管理电源状态无法休眠/唤醒
InputManagerService管理输入事件触摸/按键失效

System Server一旦崩溃,整个系统就会重启(你会看到开机动画重新播放)。

SurfaceFlinger进程

SurfaceFlinger是Android的"画师",负责将所有应用的界面合成后显示到屏幕上:

App1 Surface ─┐
App2 Surface ──┼──→ SurfaceFlinger ──→ Display
StatusBar    ─┘

如果SurfaceFlinger挂了,屏幕要么黑屏,要么画面定格。

二、稳定性核心机制

Android系统设计了多种机制来保障稳定性,就像人体的免疫系统一样。让我们逐一了解这些"护城河"。

2.1 进程管理机制

Android是一个多任务操作系统,但手机的内存是有限的。如何在有限的资源下保证系统流畅运行?答案是进程优先级管理和Low Memory Killer (LMK)。

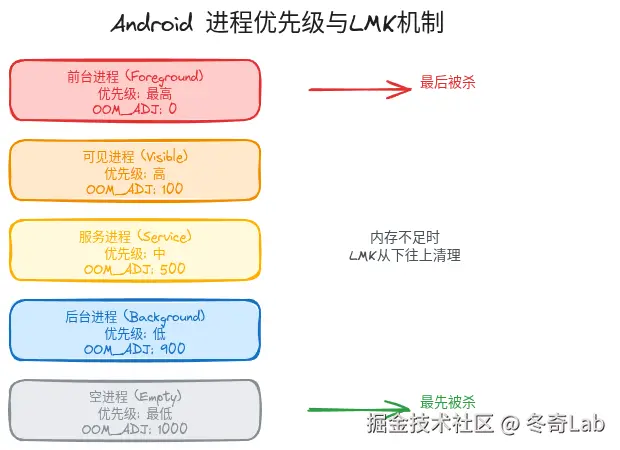

进程优先级

Android根据进程的重要性将其分为5个等级:


优先级名称oom_adj说明例子
最高Foreground0用户正在交互的进程前台App
高Visible100可见但不在前台后台有悬浮窗的App
中Service200运行后台服务的进程音乐播放器
低Cached900缓存的后台进程最近使用的App
最低Empty999空进程,随时可杀已退出的App

可以用以下代码查看进程优先级:

// 查看进程优先级
ActivityManager am = getSystemService(ActivityManager.class);
List<ActivityManager.RunningAppProcessInfo> processes = am.getRunningAppProcesses();
for (ActivityManager.RunningAppProcessInfo info : processes) {
    Log.d(TAG, "Process: " + info.processName +
          ", Importance: " + info.importance +
          ", ImportanceReasonCode: " + info.importanceReasonCode);
}
Low Memory Killer (LMK)

当系统内存不足时,LMK就会出马"杀进程"。它的工作原理很简单:优先杀低优先级的进程,释放内存给高优先级进程使用。

内存充足时:  [前台App] [可见App] [服务] [缓存1] [缓存2] [空进程]
                ↓ 内存紧张
内存紧张时:  [前台App] [可见App] [服务] [缓存1]  ← 空进程和缓存2被杀
                ↓ 内存严重不足
极端情况:    [前台App] [可见App]  ← 连服务进程都被杀了

LMK vs OOM Killer的区别:

特性LMKOOM Killer
所属层Android用户空间Linux内核
触发时机内存低于阈值时(主动)内存耗尽时(被动)
杀进程策略基于oom_adj优先级基于oom_score
目的预防性释放内存紧急释放内存

LMK就像是一个"未雨绸缪"的管家,在内存紧张之前就开始清理;而OOM Killer是"亡羊补牢"的最后手段。

2.2 异常监控机制

Android系统有一套完善的"健康检查"机制,能够及时发现并处理各种异常。

ANR监控

ANR (Application Not Responding) 是用户最常遇到的稳定性问题之一。当应用在规定时间内没有响应,系统就会弹出"应用无响应"对话框。

ANR的触发条件:

类型超时时间触发场景
Input事件5秒触摸/按键事件未处理
Broadcast前台10秒/后台60秒广播接收器未完成
Service前台20秒/后台200秒服务启动未完成
ContentProvider10秒Provider发布超时

ANR监控的核心逻辑:

// 简化的ANR检测逻辑 (InputDispatcher.cpp)
void InputDispatcher::handleAnr() {
    // 1. 发送输入事件给应用
    dispatchEventLocked(event);

    // 2. 设置超时定时器 (5秒)
    mAnrTimer.set(5000ms);

    // 3. 等待应用响应
    if (!receivedResponse && timeout) {
        // 4. 触发ANR
        notifyAnr(connection, reason);
    }
}
Crash监控

应用崩溃分为Java Crash和Native Crash两种:

Java Crash处理流程:

// 设置全局异常处理器
Thread.setDefaultUncaughtExceptionHandler(new Thread.UncaughtExceptionHandler() {
    @Override
    public void uncaughtException(Thread t, Throwable e) {
        // 1. 收集崩溃信息
        String stackTrace = Log.getStackTraceString(e);

        // 2. 写入日志
        Log.e(TAG, "Uncaught exception in thread " + t.getName(), e);

        // 3. 上报到服务器 (可选)
        CrashReporter.report(e);

        // 4. 终止进程
        Process.killProcess(Process.myPid());
    }
});

Native Crash处理流程:

Native层的崩溃通过Linux信号机制处理:

程序触发SIGSEGV (段错误)
        ↓
内核发送信号给进程
        ↓
debuggerd捕获信号
        ↓
收集崩溃信息(寄存器、堆栈、maps)
        ↓
生成tombstone文件
        ↓
通知AMS进程终止
Watchdog机制

Watchdog是System Server的"看门狗",专门监控核心线程是否正常运行。

// Watchdog监控的核心线程
mMonitorChecker = new HandlerChecker(FgThread.getHandler(), "foreground thread");
mMonitorChecker.addMonitor(mAms); // ActivityManagerService
mMonitorChecker.addMonitor(mWms); // WindowManagerService
mMonitorChecker.addMonitor(mPms); // PowerManagerService
// ...

Watchdog的工作原理:

  1. 每隔30秒向被监控线程的Handler发送消息
  2. 如果60秒内没有收到响应,判定为半死锁状态
  3. 如果超过60秒(默认值)仍无响应,触发Watchdog重启
  4. 生成traces.txt文件,记录所有线程堆栈
正常情况:
Watchdog ──发送消息──→ 核心线程 ──30秒内响应──→ Watchdog: "一切正常"

异常情况:
Watchdog ──发送消息──→ 核心线程(卡住了) ──60秒无响应──→ Watchdog: "重启System Server!"

2.3 资源管理机制

资源泄漏是稳定性问题的常见根因。Android对几类关键资源有专门的管理机制。

内存管理

Android的内存分为几个区域:

内存类型说明典型问题
Java HeapDalvik/ART管理的堆内存内存泄漏导致OOM
Native HeapC/C++分配的内存忘记free导致泄漏
GraphicsGPU使用的图形内存大图片导致OOM
Code加载的dex/so占用加载过多库
文件描述符(FD)管理

每个进程可打开的文件描述符数量是有限的(通常是1024个)。FD泄漏会导致:

  • 无法打开新文件
  • 无法创建新Socket
  • 无法建立Binder连接
# 查看进程的FD使用情况
adb shell ls -la /proc/<pid>/fd | wc -l

# 查看FD限制
adb shell cat /proc/<pid>/limits | grep "open files"
Binder资源管理

Binder是Android最重要的IPC机制,但它的资源也是有限的:

  • Binder线程池: 默认最多16个线程
  • Binder缓冲区: 每个进程最大1MB(普通应用)
  • Binder代理对象: 数量有上限

当Binder资源耗尽时,进程间通信就会失败,表现为ANR或功能异常。

三、稳定性问题分类

了解了稳定性机制后,让我们来系统地分类各种稳定性问题。

3.1 按严重程度分类


严重程度金字塔:

        /\
       /致\        Kernel Panic、System Server Crash
      /命级\       → 系统重启,用户数据可能丢失
     /──────\
    / 严重级 \     Native Crash、Watchdog重启
   /──────────\    → 功能不可用,需要重启应用/系统
  /  重要级    \   ANR、系统服务无响应
 /──────────────\  → 用户体验严重下降
/    一般级      \ 应用Crash、性能卡顿
/────────────────\ → 影响单个应用,用户可恢复

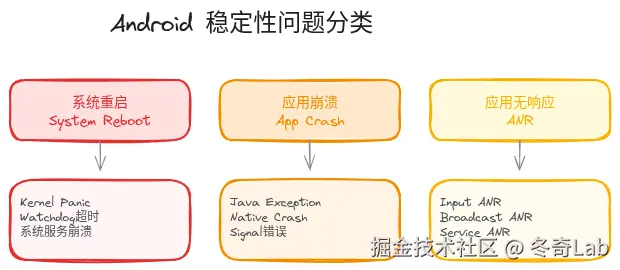

3.2 按表现形式分类

无响应类
问题表现常见原因
ANR弹出"应用无响应"对话框主线程阻塞、死锁
System无响应系统卡死,按键无反应System Server死锁
黑屏屏幕无显示SurfaceFlinger问题
崩溃类
问题表现常见原因
Java Crash应用闪退空指针、数组越界
Native Crash应用闪退,有tombstone内存访问违规
Kernel Crash系统直接重启驱动bug、硬件问题
异常重启类
问题表现常见原因
Watchdog重启看到开机动画系统服务死锁
Kernel Panic突然重启内核异常
硬件Watchdog突然重启系统完全卡死

3.3 常见根因分析

经过大量问题分析,我总结了稳定性问题的常见根因:

  1. 死锁问题 (约25%)

    • 多线程竞争同一资源
    • Binder调用形成环路
    • 主线程等待子线程

  2. 资源耗尽 (约20%)

    • 内存泄漏导致OOM
    • FD泄漏
    • Binder资源耗尽

  3. 内存访问违规 (约15%)

    • 空指针引用
    • 野指针
    • 数组越界

  4. 并发竞态 (约15%)

    • 多线程读写冲突
    • 时序问题

  5. 第三方SDK问题 (约10%)

    • SDK兼容性问题
    • SDK内部bug

  6. 其他 (约15%)

    • 配置错误
    • 硬件兼容性
    • 系统bug

四、稳定性分析思维框架

当遇到稳定性问题时,如何高效地定位根因?这里分享一套实用的分析框架。

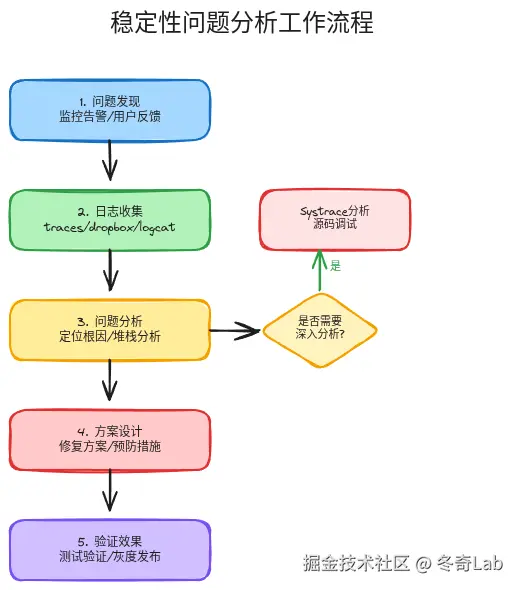

4.1 分析流程


4.2 5W1H分析法

面对稳定性问题,我习惯用5W1H法来理清思路:

问题说明如何获取
What发生了什么?现象描述、错误类型
When什么时候发生?时间戳、发生频率
Where在哪里发生?模块、文件、代码行
Who谁出了问题?进程、线程、组件
Why为什么发生?根本原因分析
How如何复现?如何解决?复现步骤、修复方案

4.3 工具箱概览

工欲善其事,必先利其器。以下是分析稳定性问题的常用工具:

日志工具
工具用途命令示例
logcat查看实时日志adb logcat -v threadtime
DropBox查看系统保存的异常adb shell dumpsys dropbox
bugreport导出完整系统日志adb bugreport
分析工具
工具用途适用场景
Systrace系统级性能分析ANR、卡顿问题
Perfetto新一代trace工具复杂性能问题
addr2lineNative符号化Native Crash
MAT内存分析内存泄漏
示例:分析一个ANR
# 1. 获取ANR traces
adb pull /data/anr/traces.txt

# 2. 查看ANR原因
adb shell dumpsys activity anr

# 3. 分析traces.txt中的堆栈
# 重点关注main线程的状态:
# - 如果是BLOCKED,找它在等什么锁
# - 如果是WAITING,找它在等什么信号
# - 如果在执行某个方法,分析该方法为什么慢

# 4. 使用Systrace进一步分析
python systrace.py -o trace.html sched freq idle am wm gfx view

五、实战案例:一个真实的ANR分析

让我们通过一个真实案例,演示如何运用上面的知识进行分析。

问题现象

用户反馈:在设置中切换WiFi时,经常出现"系统界面无响应"的弹窗。

分析过程

Step 1: 收集日志

adb bugreport
adb pull /data/anr/traces.txt

Step 2: 确定问题类型

从DropBox中找到ANR记录:

Subject: Broadcast of Intent { act=android.net.wifi.WIFI_STATE_CHANGED }
ANR in com.android.systemui
PID: 1234
Reason: Broadcast of Intent { act=android.net.wifi.WIFI_STATE_CHANGED }
        waited 10003ms for android.intent.action.BATTERY_CHANGED

这是一个Broadcast Timeout ANR。

Step 3: 分析堆栈

从traces.txt中找到SystemUI的主线程:

"main" prio=5 tid=1 Blocked
  | group="main" sCount=1 dsCount=0 flags=1 obj=0x74e04dd8 self=0x7a4e014c00
  | sysTid=1234 nice=-2 cgrp=default sched=0/0 handle=0x7b5a9f49a8
  | state=S schedstat=( 123456789 987654321 12345 ) utm=100 stm=50 core=2 HZ=100
  at com.android.systemui.BatteryController.update(BatteryController.java:150)
  - waiting to lock <0x0a1b2c3d> (a java.lang.Object) held by thread 15
  at com.android.systemui.BatteryController.onReceive(BatteryController.java:100)
  ...

主线程在等一个锁,这个锁被线程15持有。

Step 4: 找到持锁线程

"BatteryStats" prio=5 tid=15 Native
  | group="main" sCount=1 dsCount=0 flags=1 obj=0x13579bdf self=0x7a4e028800
  at android.os.BinderProxy.transactNative(Native Method)
  at android.os.BinderProxy.transact(Binder.java:1129)
  at com.android.internal.os.IBatteryStats$Stub$Proxy.noteWifiOn(IBatteryStats.java:2046)
  ...

线程15正在进行Binder调用,等待BatteryStatsService响应。

Step 5: 根因分析

经过进一步分析发现,BatteryStatsService正在进行一个耗时的统计操作,导致Binder调用超时。最终形成了这样的等待链:

主线程等待锁 → 线程15持有锁但在等Binder → BatteryStatsService繁忙

Step 6: 解决方案

  1. 将BatteryController的更新操作移到子线程
  2. 优化BatteryStatsService的统计逻辑

六、后续文章预告

本文作为系列开篇,建立了系统稳定性的基础认知框架。在后续文章中,我们将深入每个专题:

文章主题你将学到
第2篇ANR机制深度解析ANR的触发、检测、上报全流程
第3篇ANR问题排查实战traces.txt分析技巧、常见ANR案例
第4篇Native Crash分析tombstone解读、addr2line使用
第5篇Watchdog机制系统看门狗的工作原理

敬请期待!

总结

本文从Android系统架构出发,介绍了系统稳定性的核心概念:

  1. 分层架构: 理解Android五层架构及各层的稳定性影响
  2. 关键进程: Zygote、System Server、SurfaceFlinger是系统的"生命线"
  3. 核心机制: 进程优先级、LMK、ANR检测、Watchdog构成了稳定性保障体系
  4. 问题分类: 按严重程度和表现形式对稳定性问题进行分类
  5. 分析框架: 5W1H分析法和工具箱帮助高效定位问题

系统稳定性不是一朝一夕能掌握的,需要在实践中不断积累。希望本文能帮你建立起正确的认知框架,在面对稳定性问题时不再迷茫。

参考资料

  1. Android官方文档 - 系统架构
  2. AOSP源码 - ActivityManagerService
  3. 深入理解Android内核设计思想
  4. Android系统源代码情景分析

作者简介: 多年Android系统开发经验,专注于系统稳定性与性能优化领域。欢迎关注本系列,一起深入Android系统的精彩世界!
