告别“大而全”：我为教育场景撸了一个 Vue3 知识图谱组件

前言：在教育数字化场景中，传统的思维导图往往只能展示层级。但我发现，老师和学生真正需要的是一个能“说话”的图谱——它得一眼能看出“哪里没学好”。于是，基于 Vue3 + D3.js，我开发了 vue-knowledge-mindmap。


一、 痛点思考：为什么要开发这个npm组件包？

市面上的思维导图库（如 KityMinder, Mind-elixir）非常成熟，但在教育、笔记、知识管理等特定垂类下，开发者往往面临“大炮打蚊子”的窘境。在教育/学习分析这个垂类下，开发者经常面临三个尴尬：

  1. 业务耦合度低：想在节点上展示“掌握度”、“题量”、“权重”等元数据非常费劲。
  2. 视觉表达单一：我们需要根据业务属性（如掌握程度）实现动态视觉反馈，而不只是单纯的色块。
  3. 体积与性能失衡：很多库动辄几百 KB，对于移动端学习 APP 来说太重了。

vue-knowledge-mindmap 的核心使命，就是让“学习盲区”可视化。

核心亮点一览

  • 掌握度感知：内置 4 级颜色体系，根据学生掌握程度自动映射色深，进度一目了然。
  • 防挤压布局：借鉴 jsmind 的智能算法，百级节点渲染依然间距得当，拒绝“纠缠不清”。
  • 极致轻量：D3.js 深度“瘦身”+ 按需引入，Gzip 后仅 17KB，移动端也能纵享丝滑。
  • 工程化架构：纯 TS 编写，采用“核心引擎+Vue 外壳”解耦设计，不被框架绑死。

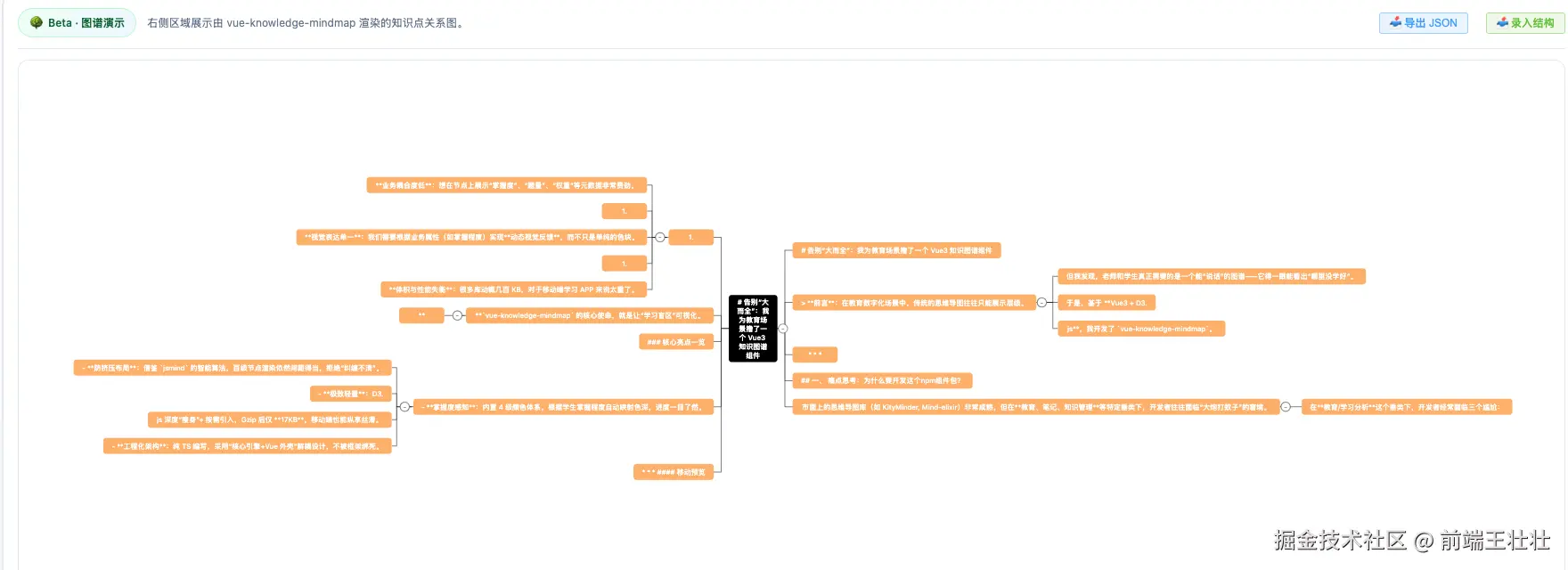

效果预览



二、 架构设计：不只是把 D3 塞进 Vue

很多开发者在使用 D3 时会陷入“逻辑泥潭”：D3 操作 DOM 的命令式风格与 Vue 的声明式风格格格不入。

2.1 解耦逻辑：MindMapEngine 指挥官

为了保证扩展性，我将项目拆解为**“引擎层”与“视图层”**。MindMapEngine 就像一个指挥家，它只负责数学计算和 SVG 渲染，不关心你是用 Vue 还是 React 承载。

TypeScript

// core/mindmap-engine.ts
export class MindMapEngine extends MindMapEventEmitter {
  private svgRenderer: SVGRenderer     // 负责 SVG 画布管理
  private zoomHandler: ZoomHandler     // 负责缩放平移
  private collapseHandler: CollapseHandler // 负责折叠状态逻辑
  private layoutAdapter: LayoutAdapter // 桥接 jsmind 布局算法

  constructor(container: HTMLElement, config: Partial<MindMapConfig>) {
    super()
    this.config = ConfigValidator.normalize(config) // 配置标准化：这是组件健壮性的第一步
    this.init()
  }
  // ... 其他逻辑
}

思考建议：将逻辑剥离出 Vue 组件，最大的好处是**“可测试性”**。你可以脱离浏览器环境，单纯为 Engine 编写单元测试，这在复杂可视化项目中至关重要。

三、 技术攻坚：那些“高级感”背后的细节

3.1 D3.js 瘦身计划：每一 KB 都要精打细算

D3.js 全家桶非常大（约 250KB）。在移动端场景，这是不可接受的。通过 ES 模块按需引入，我们只拿取核心工具：

TypeScript

// 正确示范：按需导入，让打包结果“身轻如燕”
import { select, tree, hierarchy, zoom, zoomIdentity } from 'd3'
import type { Selection, HierarchyNode, ZoomBehavior } from 'd3'

结果：核心包体积从 200+KB 降至 17KB。

3.2 动态视觉：让数据“会说话”

我们定义了一套色彩矩阵，通过 mastery_level 动态计算填充色。这种设计让用户在无需阅读文字的情况下，通过视觉直觉定位薄弱环节。

TypeScript

// 根据 1-4 级掌握度映射颜色，建议实际开发中支持用户自定义主题
const getNodeColor = (node: KnowledgeTreeNode): string => {
  const level = node.mastery_level
  const colorMap = config.colors // 来自配置项
  return colorMap[level] || '#EEE'
}

3.3 布局算法：解决“节点重叠”的噩梦

标准的 D3 tree 布局是基于节点间距固定的假设。但在思维导图中，节点内容长短不一，很容易挤在一起。

我参考了 jsmind 的防挤压算法，在 LayoutProvider 中实现了递归计算节点高度及动态间距分配：

布局算法节点重叠空间利用率性能体验
标准 D3 Tree❌ 容易重叠一般极快
防挤压算法✅ 完美规避极佳优秀（支持百级节点）

四、 实战集成：3 分钟上线

作为一个好用的组件，接入成本必须低。

npm install vue-knowledge-mindmap

代码段

<template>
  <div class="mindmap-wrapper">
    <MindMapTree
      :data="mindMapData"
      :config="uiConfig"
      @node-click="handleNodeClick"
    />
  </div>
</template>

<script setup lang="ts">
import { MindMapTree } from 'vue-knowledge-mindmap'
import 'vue-knowledge-mindmap/dist/style.css' // 图谱样式.css

const uiConfig = {
  // 自定义颜色（可选，不传则使用默认颜色）
  colors: {
    none: '#d9d9d9',      // 未掌握 - 默认: '#d9d9d9'
    weak: '#ffd8b0',      // 薄弱点 - 默认: '#ffd8b0'
    basic: '#ffb06a',     // 基本掌握 - 默认: '#ffb06a'
    expert: '#ff8a3c'     // 精通掌握 - 默认: '#ff8a3c'
  },
  // 尺寸配置
  nodeHeight: 28,
  fontSize: 12,
  // 显示配置
  showMeta: true,
  showBadge: true,
  // 折叠配置 - 默认只展示1层
  collapse: {
    enabled: true,
    defaultDepth: 1  // 默认只展开1层（根节点和第一层子节点）
  },
  // 启用高级布局算法（防挤压）
  layout: {
    useAdvancedLayout: true,  // 启用高级布局
    hspace: 30,               // 水平间距
    vspace: 20,               // 垂直间距
    pspace: 13,               // 父节点间距
    cousinSpace: 0,           // 堂兄弟节点间距
    mode: 'full'               // 布局模式：'full'=左右分叉
  }
}
</script>
// 事件处理
const handleNodeClick = (node: KnowledgeTreeNode, _event: MouseEvent) => {
  console.log('节点点击:', node)
}

写在最后：持续进化的“教育数字化”利器

vue-knowledge-mindmap 不仅仅是一个简单的可视化工具，它是对 “数据驱动教学” 深度场景的一种尝试。目前组件已在 NPM 正式发布，你可以直接在项目中免费集成使用。

互动环节

大家在处理 D3.js 或大型图谱组件时，有没有遇到过“性能”或者“交互”上的天花板？或者你认为教育场景下的思维导图还需要哪些硬核功能？

欢迎在评论区留下你的真知灼见，每一条反馈都会成为这个组件进化的动力！
