AI 助力 Android 工程化实践：（一）Figma MCP + Cursor 实现高效 UI 工程化

小肥柴
233 阅读8分钟

AI 助力 Android 工程化实践：（一）Figma MCP + Cursor 实现高效 UI 工程化

—— 从 Figma 设计稿快速生成可复用 UI（支持 XML 与 Jetpack Compose）

github地址：github.com/SSSYoung/an… 觉得还不错的话，麻烦给个星。

1. 背景

1.1 Android 开发中的 UI 困境

Android 开发者常被戏称为"UI仔"，这一称呼反映了 UI 开发的矛盾性：看似门槛低、可替代性强，实则是 Android 开发中最耗时且最关键的环节。高质量的 UI 开发需要深入理解设计规范、用户体验、性能优化和代码架构，这些能力构成了 Android 开发的核心竞争力。

1.2 传统 UI 开发的痛点

无论是 XML 还是 Jetpack Compose，传统 UI 开发流程存在以下痛点：

  • 手动推断组件层级：需要反复对照设计稿分析组件嵌套关系
  • 参数调整繁琐：颜色、字体、间距等设计参数需手动逐一配置
  • 组件复用困难：缺乏组件化思维，后期重构成本高
  • 维护成本高：设计稿变更时需要重新对照，进行像素级调整

1.3 传统 AI 辅助方案的局限性

直接将设计图截图提供给大模型生成代码的方式存在明显缺陷：

  • 信息丢失：截图无法传递精确的尺寸、间距、颜色值等结构化数据
  • 层级推断错误：AI 只能基于视觉关系推测组件层级，易产生错误的嵌套结构
  • 精度不足：关键参数（颜色、字体、边距）需要人工二次调整
  • 缺乏组件化：生成的代码难以复用，无法形成可维护的 UI 组件库
  • 维护困难：设计稿更新时需重新截图生成，无法建立设计稿与代码的关联

1.4 解决方案：Figma Context MCP

Figma Context MCP + Cursor 通过直接读取 Figma 的结构化数据（组件层级、尺寸、间距、颜色值等），消除了 AI 的猜测过程，能够生成精准、可复用的 UI 组件。该方案支持 XML 与 Jetpack Compose 两种输出格式，适用于不同技术栈的团队。

2. 什么是 MCP 与 Figma Context MCP

在 AI 助力 Android UI 工程化中，MCP（Model Context Protocol）是一个核心概念。它的作用是让 AI 不仅能看图"猜测"UI，还能直接理解设计稿背后的结构化信息，从而生成精准、可复用的组件。

2.1 MCP（Model Context Protocol）

  • 定义：AI 与外部世界的标准接口，提供设计稿、项目上下文和资源的结构化数据。

  • 作用：

    1. 消除模糊猜测，让生成代码精确可交付
    2. 支持自动拆分组件，提高复用性
    3. 可以与团队架构规范（ViewModel、StateFlow、Hilt 等）结合

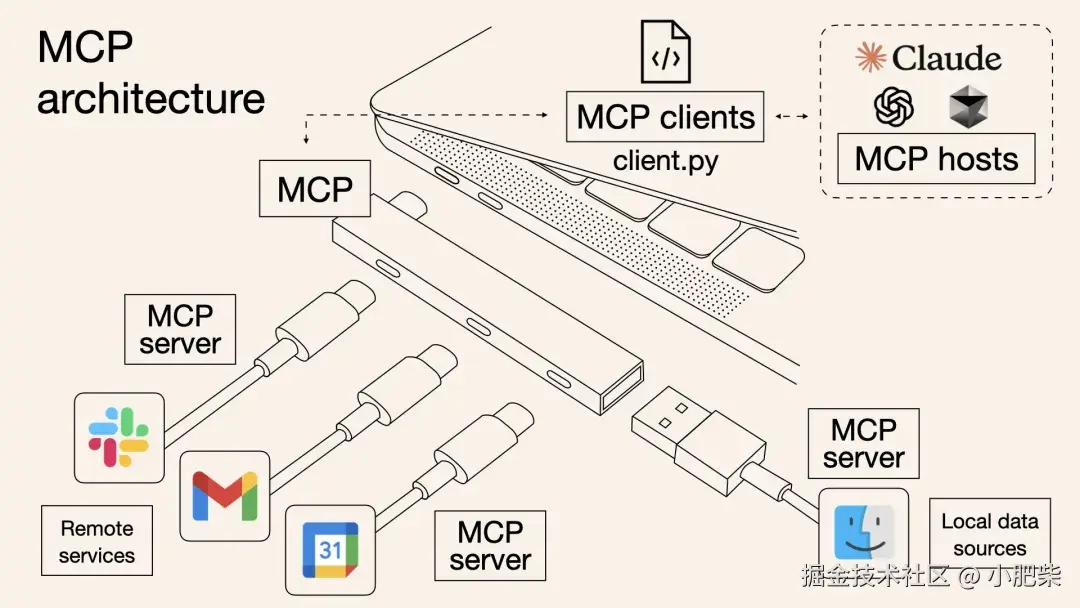

MCP 基本概念示意图

MCP 是 AI 的"接口规范"，让它从"看图生成"升级为"理解设计、落地工程"的能力。

2.2 Figma Context MCP

  • 定义：MCP 在 Figma 场景下的应用扩展。

  • 功能：

    1. 读取 Figma 组件层级、Auto Layout、字体、颜色、图片资源
    2. 输出可直接使用的 XML 或 Jetpack Compose 组件
    3. 支持 Cursor / Windsurf 等 AI IDE 直接操作和代码生成

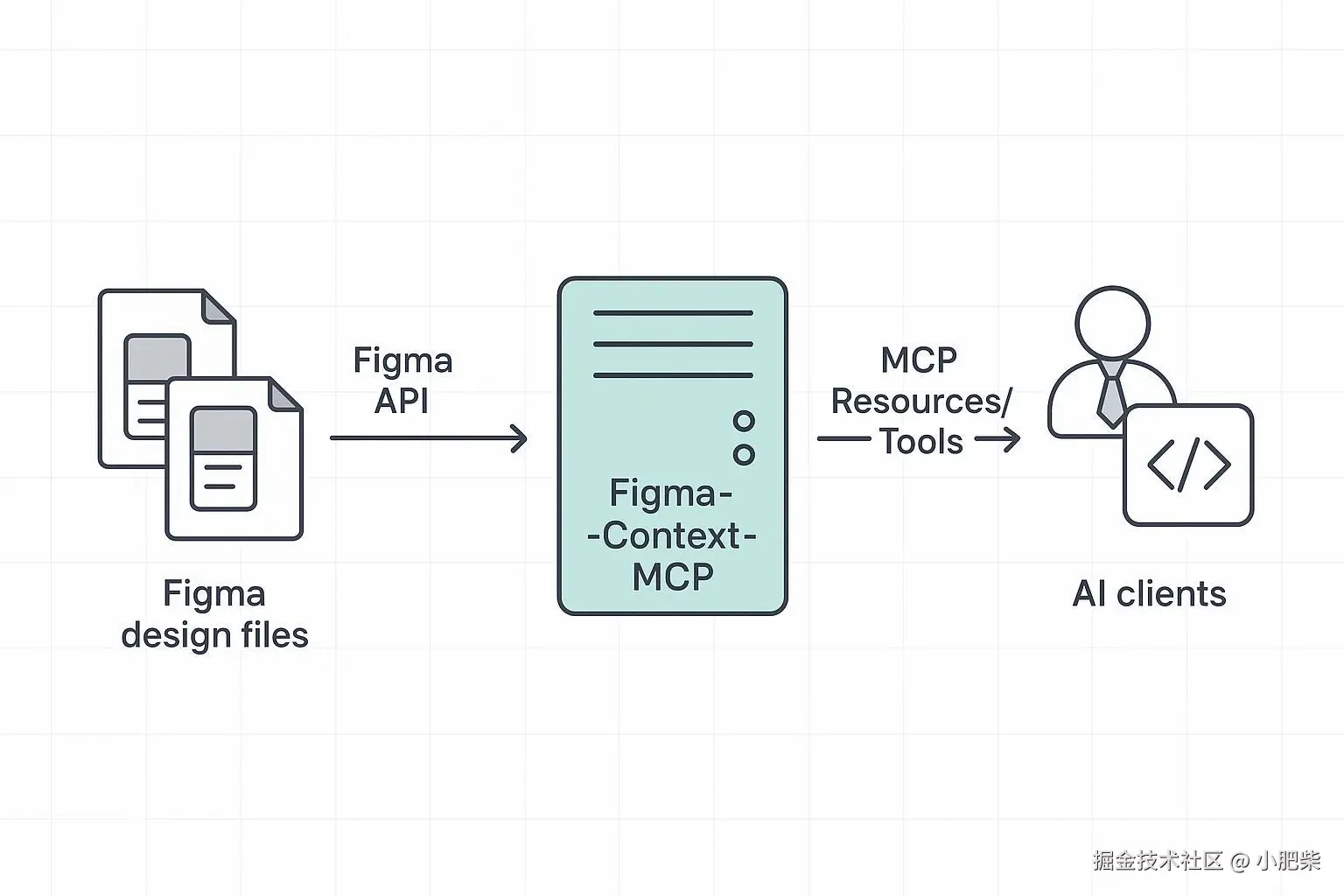

Figma Context MCP 流程示意图

Figma Context MCP 可以理解为 MCP + Figma 设计稿上下文，它让 AI 不再是"看图猜数据"，而是可以精准生成 Android 可用 UI 组件。

3. 从 0 配置 Figma MCP Server（社区版）并在 Cursor 使用

3.1 为什么选择社区版 Figma MCP Server？

在配置 Figma MCP Server 时，你可以选择官方 MCP Server 或社区版（如 GLips/Figma‑Context‑MCP）。本文选择 社区版 的原因如下：

  1. 易于本地部署

    • 社区版可以在本地完整运行，无需依赖远程官方服务器。
    • 适合团队内部网络环境或对数据安全有要求的项目。

  2. 灵活可定制

    • 社区版源代码开源，可根据团队需求修改或扩展 MCP 功能。
    • 例如，可以自定义返回的设计上下文格式、节点筛选逻辑等。

  3. 与 AI IDE（如 Cursor）兼容性高

    • 社区版支持标准 MCP 协议，能直接与 Cursor、Windsurf 等 AI IDE 对接。
    • 可通过 mcp.json 自由配置 --stdio 或 HTTP 模式，适配不同工作流。

  4. 无访问限制

    • 官方 MCP Server 有访问次数限制或账号绑定，社区版完全本地化部署，不受限制。

因此，对于希望快速集成 MCP 功能、保持本地可控、同时兼顾灵活扩展的 Android 开发团队，社区版是更适合的选择。

3.2 从 0 开始配置 Figma‑Context‑MCP

1️⃣ 安装 Node.js
  • MCP Server 基于 Node.js，需要安装 Node.js 18+
  • 官方下载：nodejs.org

验证是否安装成功：

# 检查 Node.js 版本（需要 18+）
node -v

# 检查 npm 版本
npm -v

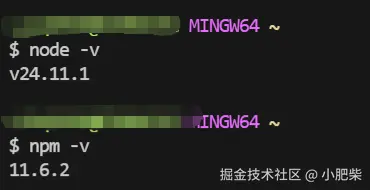

安装 Node.js

2️⃣ 获取 Figma Personal Access Token（PAT）

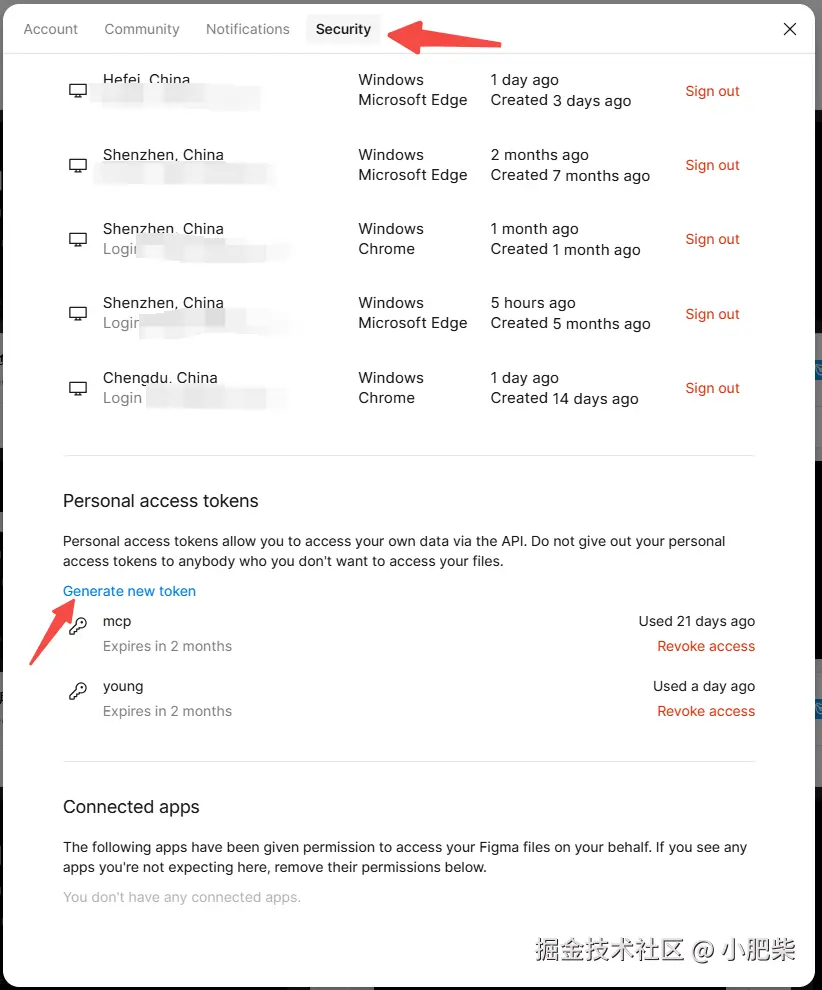

登录 Figma → 头像 → Settings → Personal Access Tokens → Generate new token

获取 Figma Personal Access Token

复制生成的 token，后续配置中会用到。

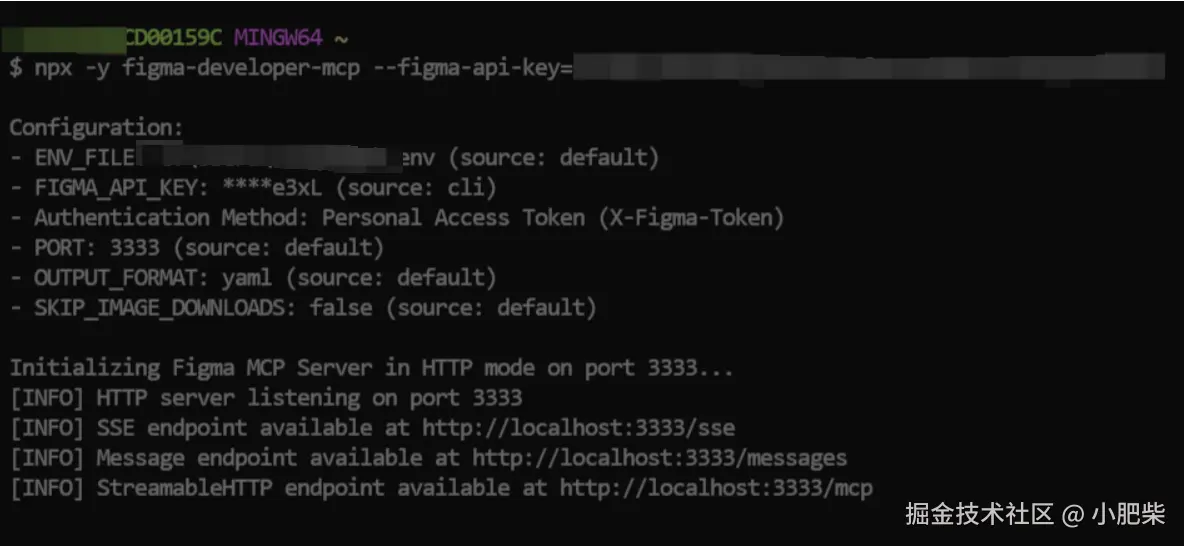

3️⃣ 安装并启动 figma-developer-mcp（启动测试）

在命令行执行：

# 使用 npx 安装并启动 MCP Server 测试
# 注意：将 "记录的token" 替换为你自己的 Figma Personal Access Token
npx -y figma-developer-mcp --figma-api-key="记录的token"

💡 提示：--stdio 参数用于与 AI IDE 建立标准输入输出通信。启动后，终端会显示等待请求状态，说明 MCP Server 已启动。

⚠️ 如果报错，请先执行：

# 升级 npm 到最新版本
npm install -g npm

安装并启动 figma-developer-mcp

4️⃣ 在 Cursor 中配置 MCP

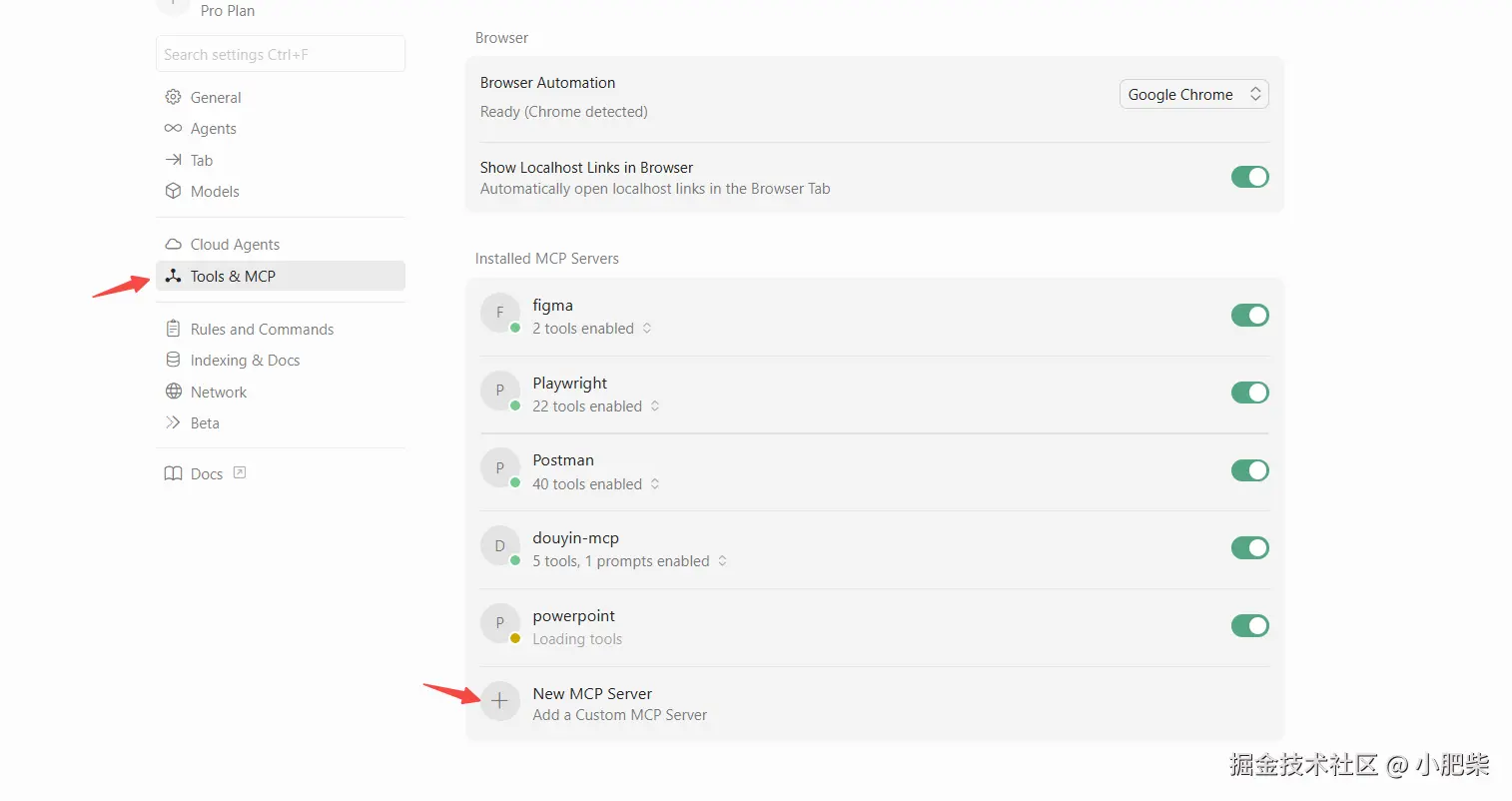

打开Cursor的 setting，跳转到mcp.json 配置 1766645373848.png 添加如下配置：

{
  "mcpServers": {
    "figma": {
      "command": "npx",
      "args": [
        "-y",
        "figma-developer-mcp",
        "--stdio"
      ],
      "env": {
        "FIGMA_API_KEY": "你的 Figma Personal Access Token"
      }
    }
  }
}

⚠️ 重要：请将 "你的 Figma Personal Access Token" 替换为你在步骤 2️⃣ 中获取的实际 token。

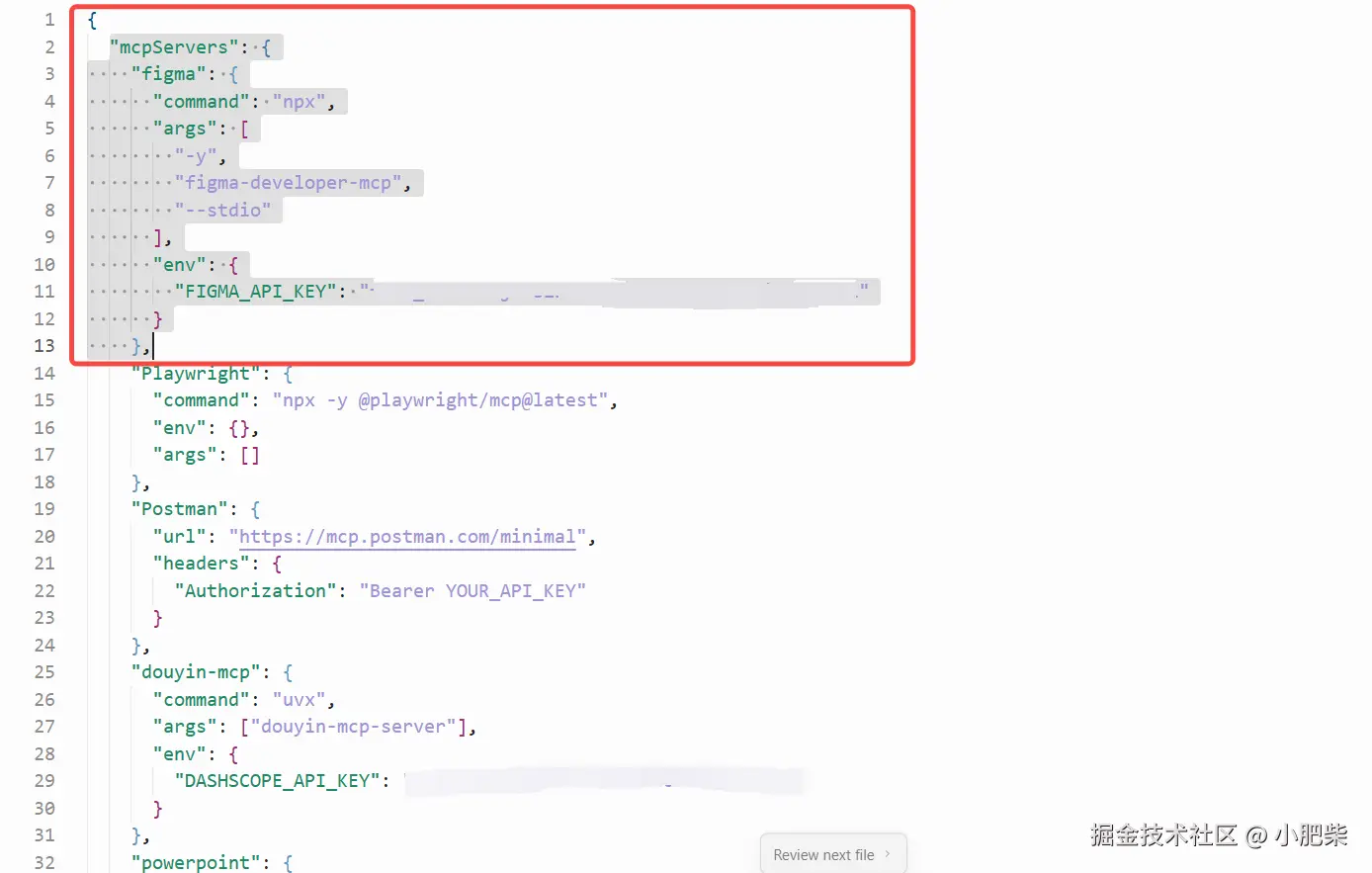

如图所示：

1766645519030.png 配置解析

  • "command": "npx" → 使用 npx 启动 MCP Server
  • "args": ["-y","figma-developer-mcp","--stdio"] → 指定包和参数，--stdio 让 Cursor 与 MCP Server 通信
  • "env" → 设置环境变量，包括你的 Figma Token

启动并测试 MCP Server

在 Cursor 中使用 MCP 功能时，会自动执行以下命令：

# Cursor 自动执行的命令（使用环境变量中的 FIGMA_API_KEY）
npx -y figma-developer-mcp --stdio

⚠️ 注意：有些版本的 MCP Server 使用 --token 参数，有些使用 --figma-api-key，请根据 MCP 帮助命令确认。

也可以手动验证：

# 手动验证 MCP Server（使用 --token 参数）
npx -y figma-developer-mcp --stdio --token "你的_token"

# 或者使用 --figma-api-key 参数（根据版本选择）
npx -y figma-developer-mcp --stdio --figma-api-key="你的_token"

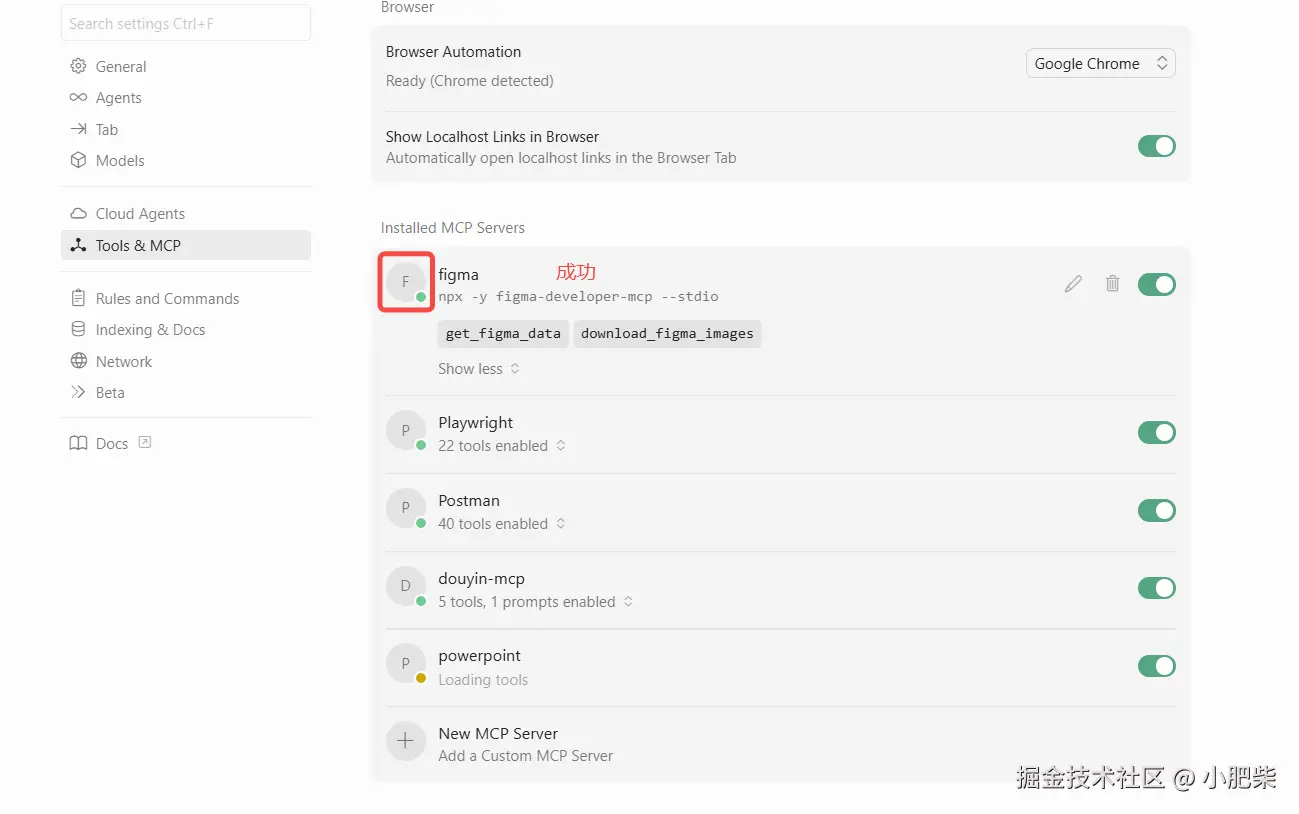

✅ 成功标志：输出连接信息或等待输入状态，说明 MCP Server 已启动。

MCP Server 启动成功

5️⃣ 在 Cursor 中调用 MCP Server

在 Cursor 中使用 MCP 功能，可以通过以下方式测试：

方式一：使用 Cursor 的 MCP 工具

在 Cursor 中直接调用 get_design_context 工具，参数如下：

file_url: "https://www.figma.com/design/LLf8XTSXNtkKam60pBo2XK/Android-Material-You-UI-Kit--Free---Community---Community-?node-id=1-246&t=wlDUQSMFU3ttrUud-0"
include_components: true
include_styles: true
include_text: true
limit_nodes: 10

方式二：在 Cursor 聊天中直接请求

请使用 Figma MCP 获取以下设计稿的上下文信息：
- URL: https://www.figma.com/design/LLf8XTSXNtkKam60pBo2XK/Android-Material-You-UI-Kit--Free---Community---Community-?node-id=1-246&t=wlDUQSMFU3ttrUud-0
- 包含组件、样式和文本信息

✅ 成功标志：如果返回设计稿的组件、变量、布局信息，说明配置成功。

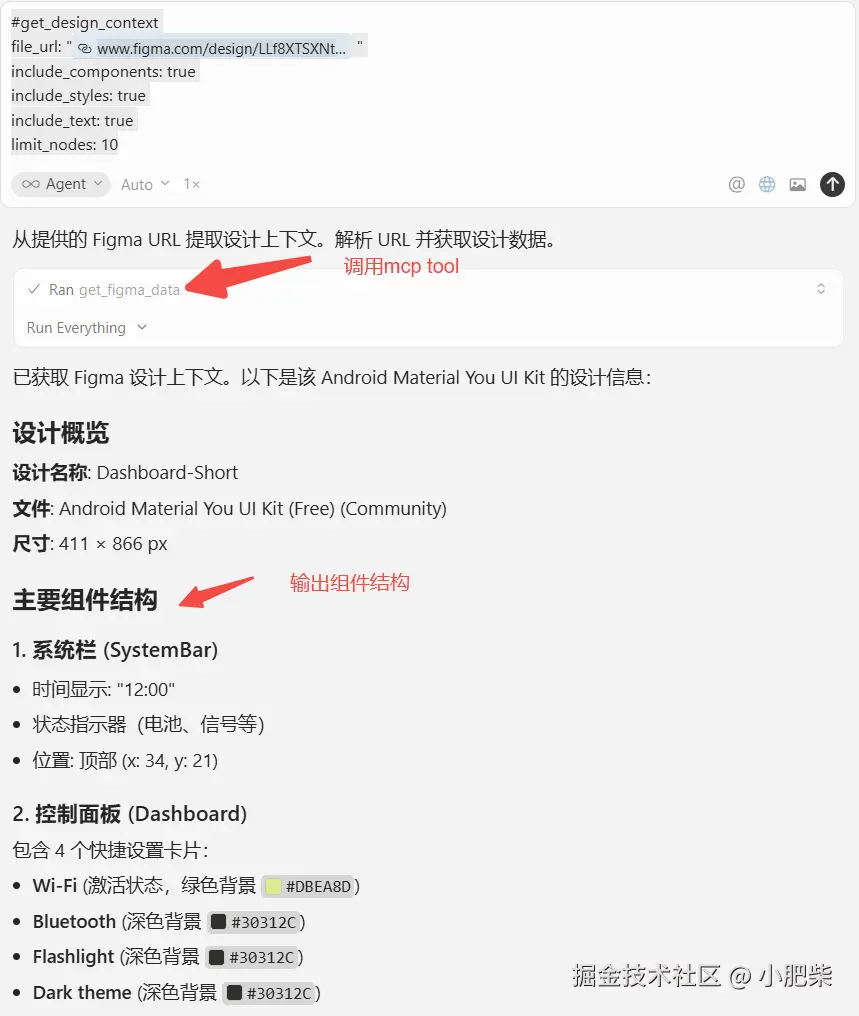

在 Cursor 中调用 MCP Server

6️⃣ 常见问题
问题解决方法
FIGMA_API_KEY 无效确认 token 是 Personal Access Token，不是 OAuth Token
npx 版本过低升级 Node.js 或执行 npm install -g npm
MCP Server 启动失败尝试加 --debug 参数，检查网络访问 Figma API 是否被防火墙拦截
Cursor 没响应 MCP检查 mcp.json 路径是否在 Cursor 默认配置目录下

常见问题排查命令：

# 检查 Node.js 和 npm 版本
node -v && npm -v

# 升级 npm
npm install -g npm

# 使用 debug 模式启动 MCP Server（查看详细日志）
npx -y figma-developer-mcp --stdio --debug --figma-api-key="你的token"

# 检查 Cursor 配置目录（Windows）
# Cursor 配置通常在：%APPDATA%\Cursor\User\globalStorage\rooveterinaryinc.roo-cline\settings\cline_mcp_settings.json

4. 实际效果

www.figma.com/design/LLf8…

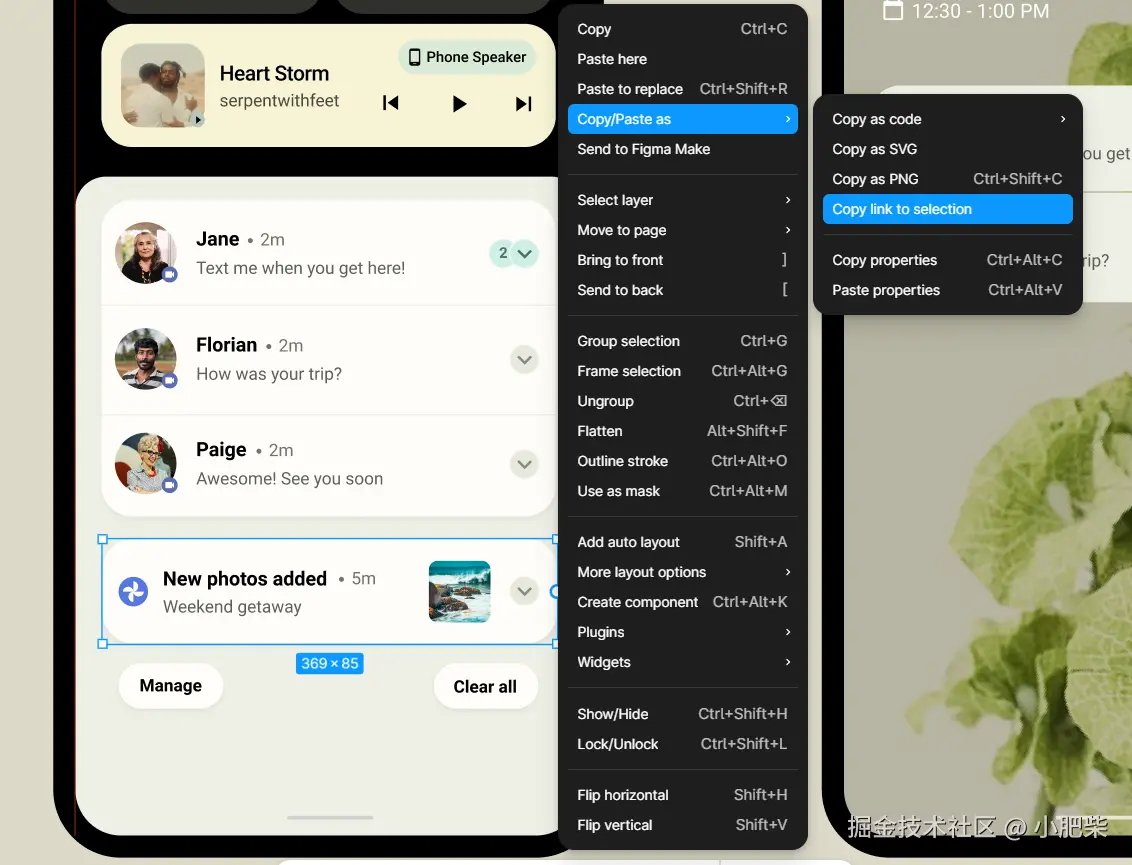

以这个组件为例：

组件示例

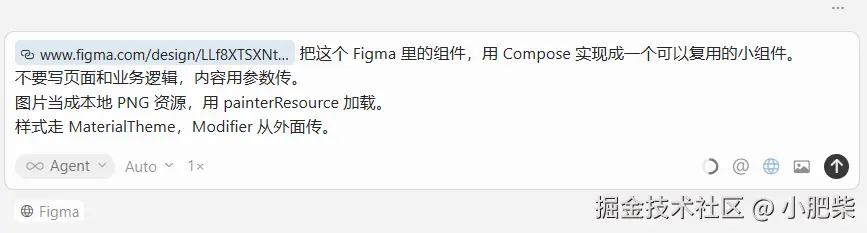

示例 Prompt（Compose 版本）

示例 Prompt（Compose 版本）

这一部分非常重要，它体现 工程化思维，而不是"让 AI 随便生成" 。

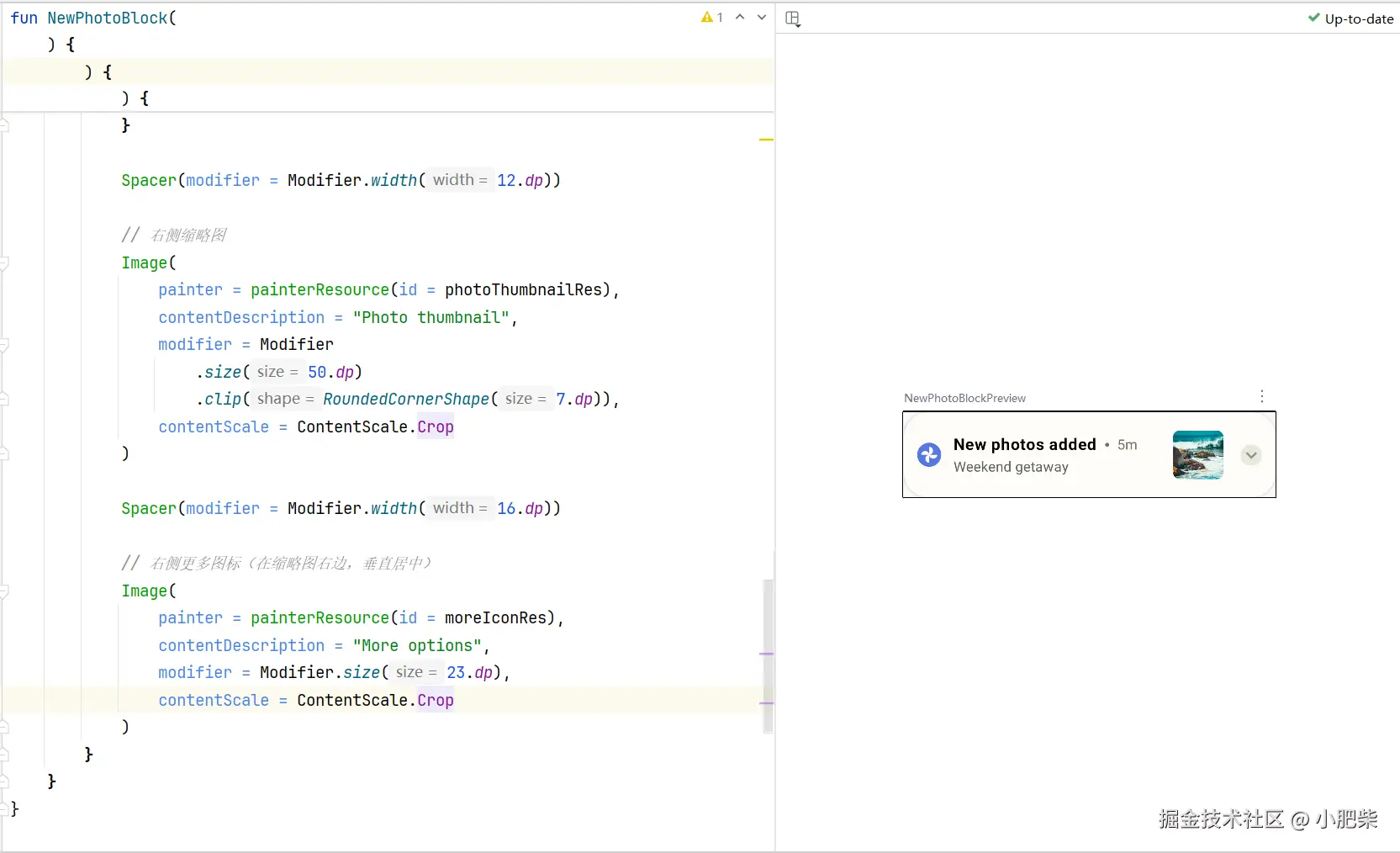

实际生成的效果

实际生成的效果

如果你喜欢用xml的方式，使用如下的prompt

XML 方式 Prompt

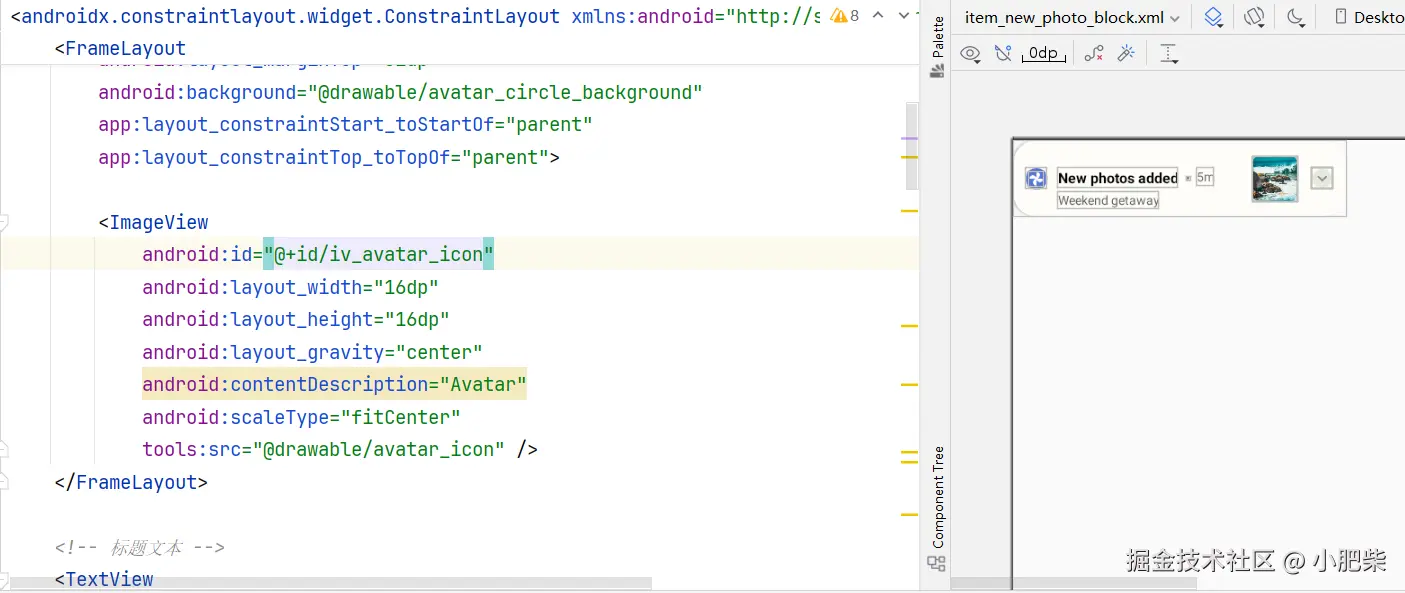

XML 方式生成效果

效果还是很震撼的，基本上还原程度可以达到95%以上。

传统流程中，一个中等复杂度的 UI 卡片通常需要：

  • 分析设计稿结构与组件层级

  • 手动计算 padding / spacing / 字体参数

  • 编写 XML 或 Compose 代码

  • 对照设计稿反复微调

    这一过程往往需要反复调整半小时，甚至更久。

使用 MCP 后：

  • 设计结构、布局关系、参数由 MCP 直接提供

  • 不再需要从figma loading 资源文件重命名放入工程的过程

  • 开发者只需做工程规范和主题层面的调整

    整体耗时可压缩到 5分钟以内 。

5. 总结

5.1 未来展望

随着 MCP 生态的完善和 AI 能力的提升，我们可以期待：

  • 智能优化：AI 自动识别性能瓶颈并提供优化建议
  • 设计稿同步：设计稿变更时自动触发代码更新，实现真正的"设计即代码"
  • 团队协作增强：设计师在 Figma 中的操作直接反映到代码变更，形成闭环

5.2 相关资源

本文是"AI 助力 Android 工程化实践"系列的第一篇，后续将分享更多 AI 在 Android 开发中的应用实践，敬请期待。
