毕业设计实战：SpringBoot+Vue新能源充电桩管理系统开发全流程解析
在开发“新能源充电桩管理系统”过程中，我深刻体会到实时状态监控和预约调度算法的重要性——初期未设计充电桩状态实时同步机制，导致“用户到达现场发现桩被占用”的尴尬情况，耗费2天时间重构WebSocket实时推送才解决问题📝。基于这次实战经验，本文将系统化拆解新能源充电管理系统的开发全流程。
一、需求分析：聚焦新能源汽车充电场景痛点
新能源充电桩管理不同于普通设备管理，需要解决实时状态监控、预约冲突处理、费用精准计算、故障快速响应四大核心需求。早期我试图加入“充电策略优化”功能，但因算法复杂且偏离管理系统本质而被建议精简。
1. 用户角色与核心功能
管理员（运营管理者）

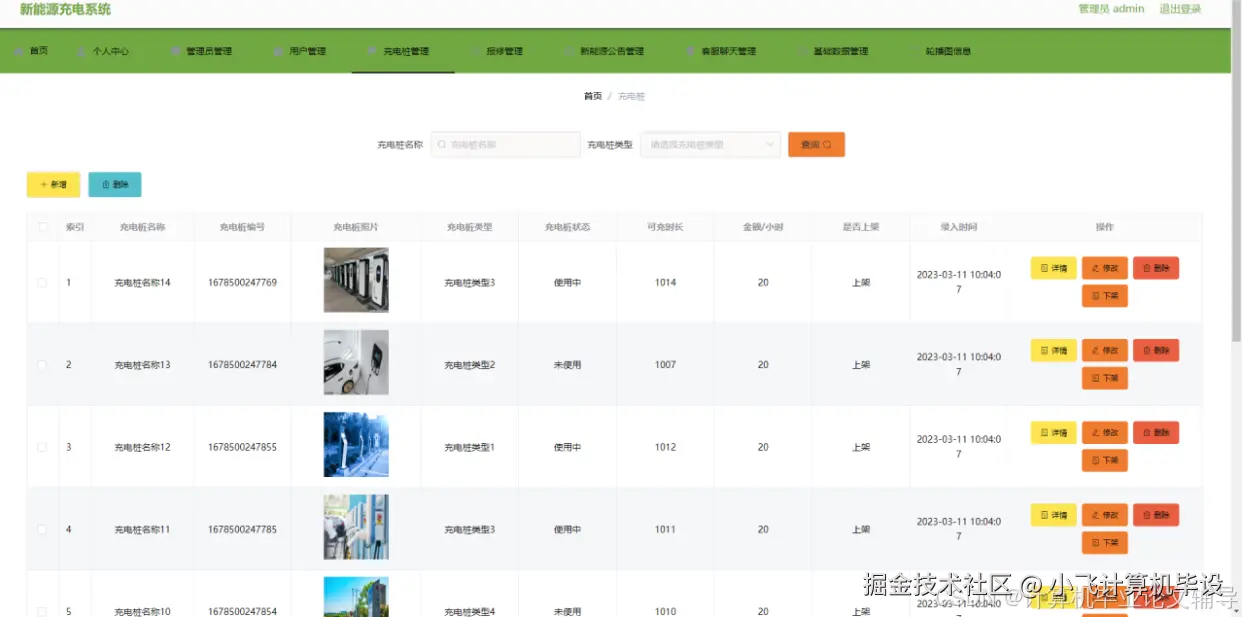

- 充电桩管理：桩点信息维护、状态监控、上线/下线控制

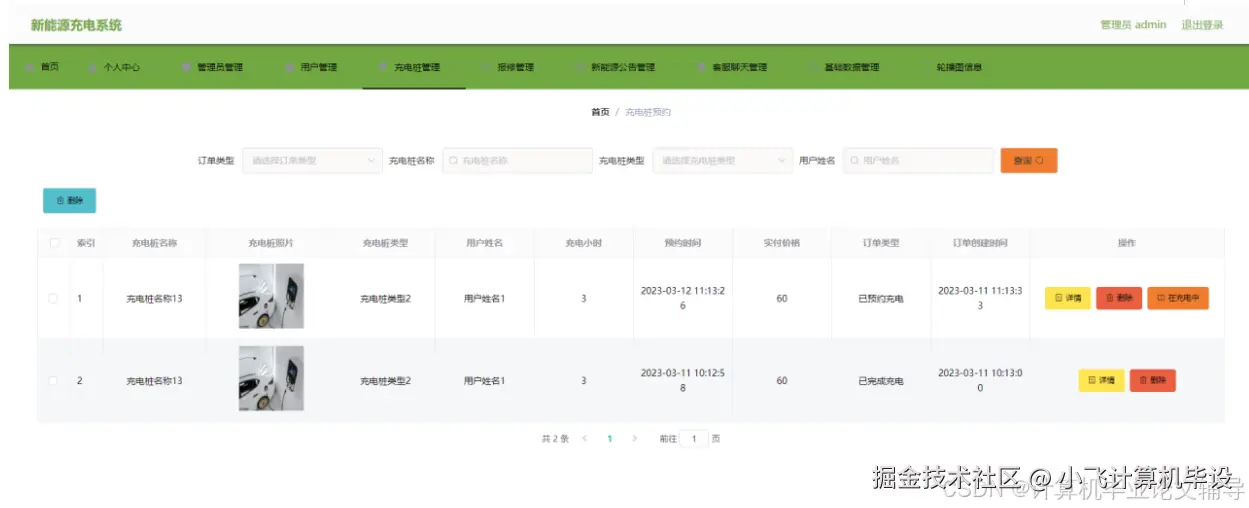

- 预约调度：预约审核、冲突检测、超时自动取消

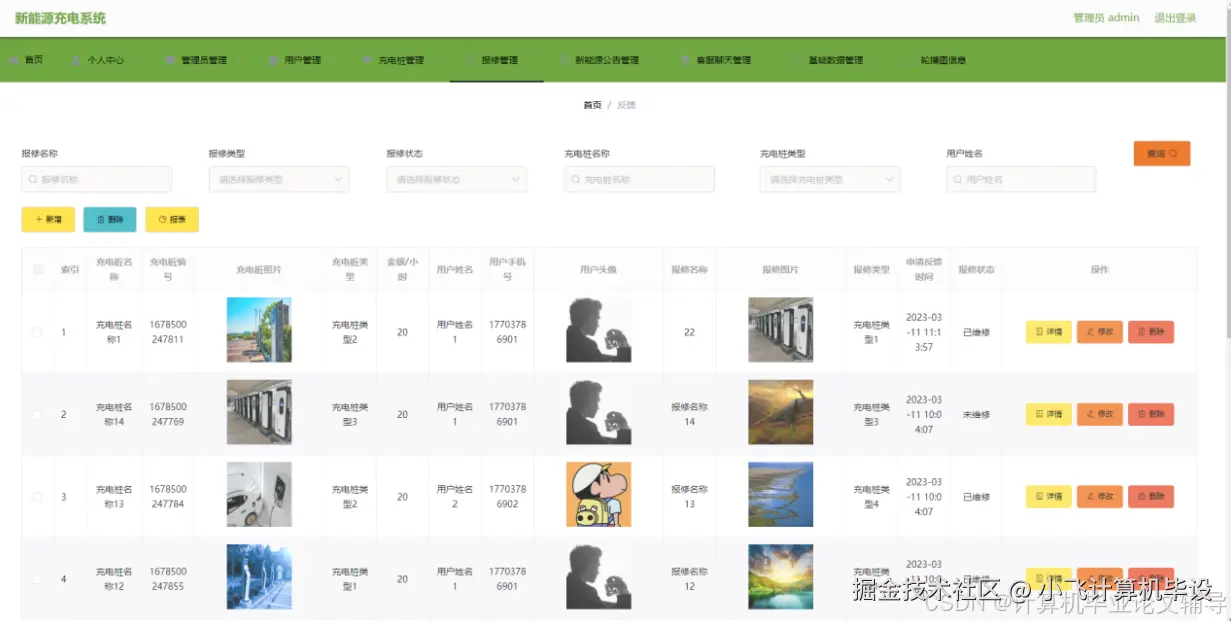

- 报修处理：故障申报处理、维修进度跟踪、历史记录
- 数据统计：使用率分析、收益统计、用户行为分析

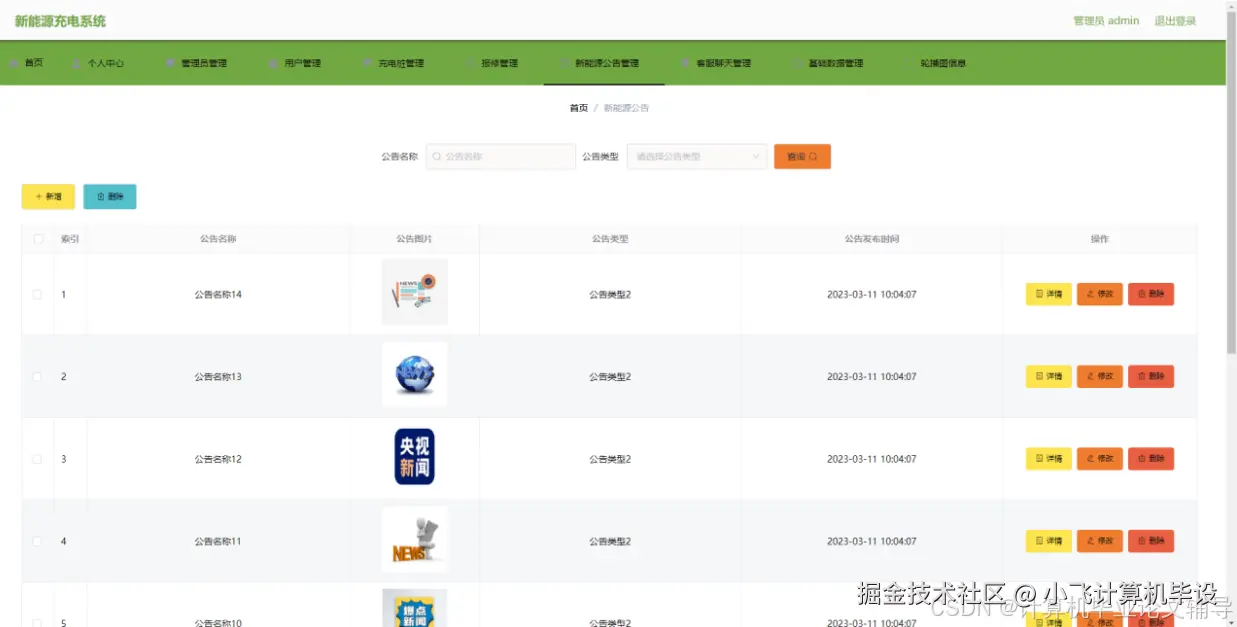

- 公告发布：充电政策、维护通知、优惠活动
普通用户（车主）

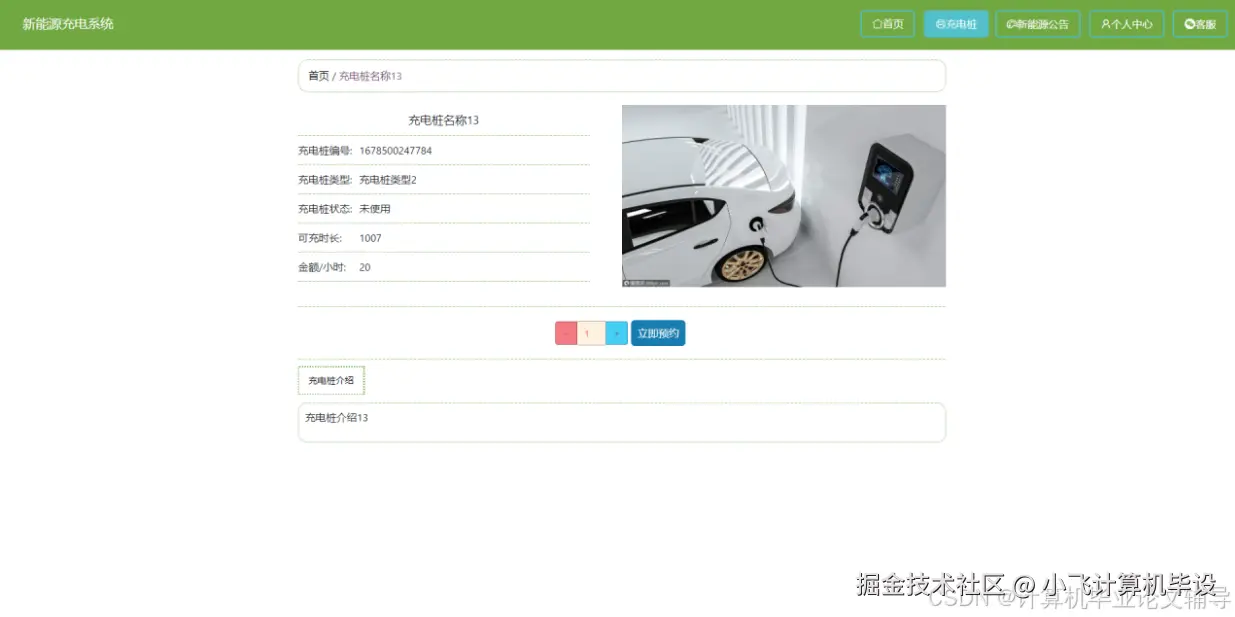

- 桩点查询：附近充电桩查找、状态查看、导航到桩
- 在线预约：选择时段预约、取消预约、预约记录
- 费用管理：余额查询、充值、消费记录查看

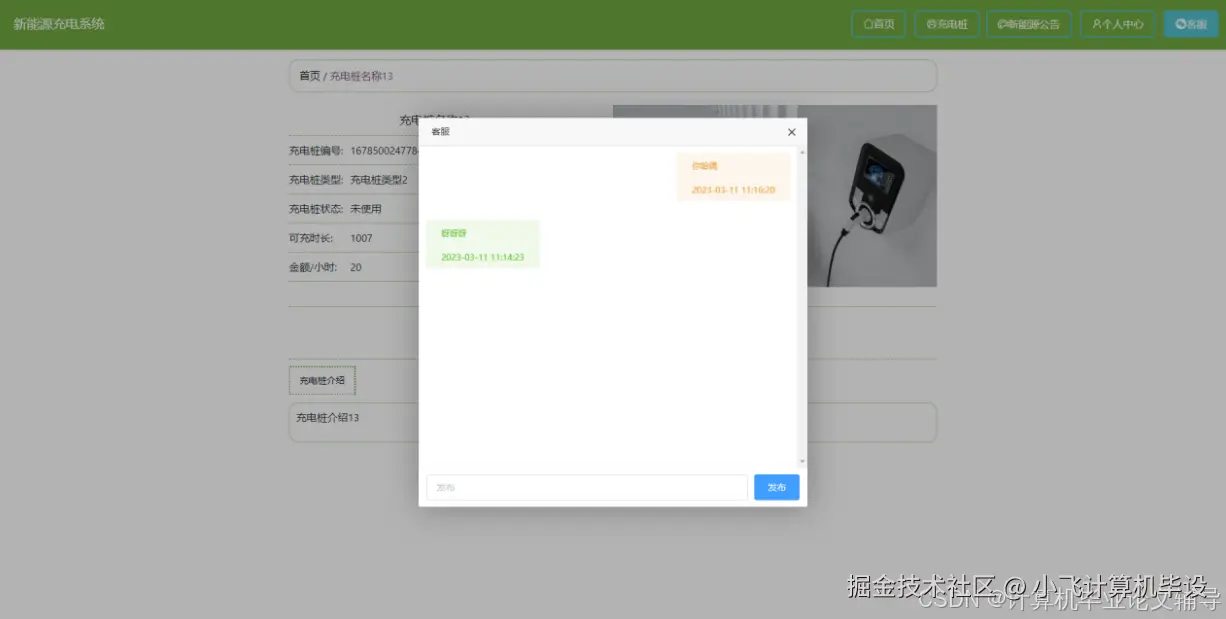

- 在线客服：问题咨询、故障上报、投诉建议
- 评价反馈：使用评价、服务质量反馈
维修人员（技术支持）
- 故障处理：接单维修、现场处理、结果反馈
- 设备检查：定期巡检、设备保养、安全检查
- 备件管理：备件库存、领用记录、采购申请
2. 核心业务流程设计
- 充电预约流程：用户查询可用桩 → 选择充电时段 → 提交预约 → 支付押金 → 预约成功 → 按时到达扫码充电

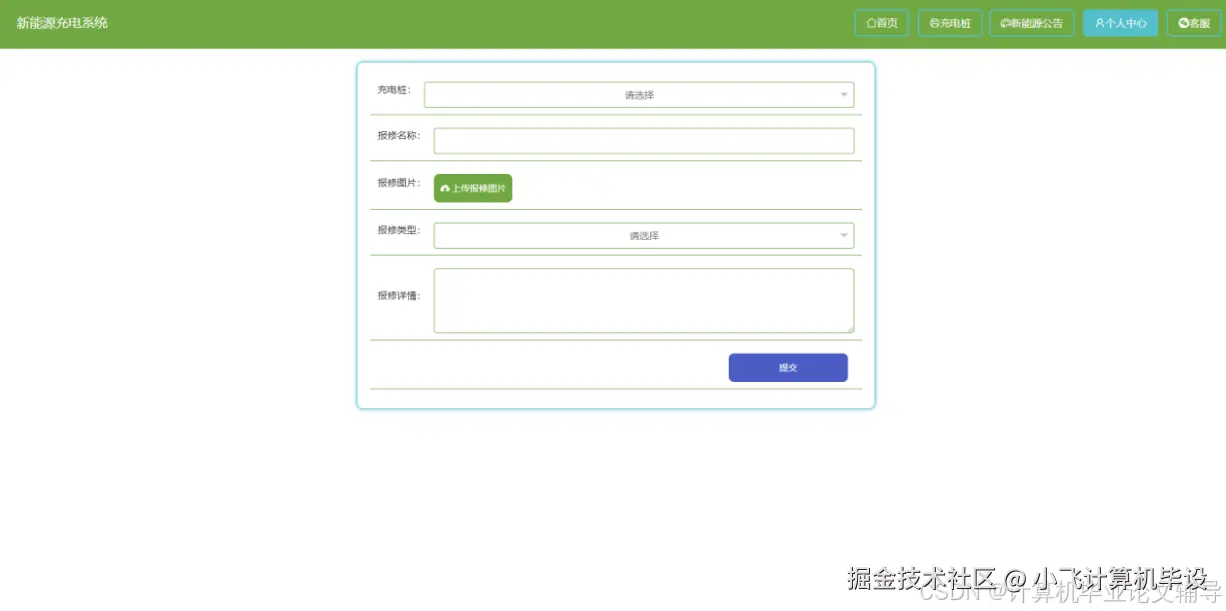

- 故障报修流程：用户发现故障 → 提交报修申请 → 管理员派单 → 维修人员处理 → 用户确认修复 → 完成闭环
- 费用结算流程：开始充电计时 → 实时计算费用 → 充电结束结算 → 自动扣费 → 发送账单 → 用户评价
- 设备监控流程：实时采集状态 → 异常检测预警 → 自动告警通知 → 人工介入处理
3. 需求分析关键点
- 实时性要求：充电桩状态必须实时更新，延迟<10秒
- 位置精准：支持地图精确导航到具体桩位
- 时段管理：分时电价支持，预约时段精确到30分钟
- 冲突处理：同一时段只能被一个用户占用
- 容错设计：网络异常时本地缓存，恢复后同步
- 支付安全：余额支付、第三方支付多渠道支持
二、技术选型：实时性优先的技术栈
考虑到充电场景的实时性和移动端需求，采用SpringBoot 2.7 + Vue 2.x + MySQL 8.0 + Redis + WebSocket技术栈。
技术选型说明
| 技术组件 | 选型理由 | 充电场景适配 |
|---|---|---|
| Vue 2.x + Vant | 移动端组件丰富，支持H5快速开发 | 车主主要使用手机操作，移动端体验优先 |
| SpringBoot 2.7 | 快速构建RESTful API，支持WebSocket | 实时状态推送需要长连接支持 |
| MySQL 8.0 | 支持空间索引，地理位置查询优化 | 附近充电桩查询需要空间索引 |
| Redis | 缓存热点数据，会话管理，消息队列 | 实时状态缓存，减轻数据库压力 |
| WebSocket | 实时双向通信，状态实时推送 | 充电桩状态变化实时通知用户 |
| 微信支付/支付宝 | 主流支付方式，用户接受度高 | 移动支付是车主首选支付方式 |
开发环境配置要点
- WebSocket配置：心跳检测、断线重连、消息确认机制
- 位置服务配置：高德地图API集成，地理编码转换
- 支付配置：沙箱环境测试，正式环境切换
- 实时监控配置：状态采集频率设置，异常阈值配置
- 缓存策略配置：充电桩列表缓存，用户信息缓存
三、数据库设计：充电业务核心模型
1. 核心表结构设计（10张核心表）
- 用户表(user)：车主信息、车辆信息、余额、信用分
- 充电桩表(charging_pile)：桩点信息、型号、功率、位置坐标
- 充电桩状态表(pile_status)：实时状态、使用情况、故障信息
- 预约订单表(booking_order)：预约记录、时段、状态、费用
- 充电记录表(charging_record)：实际充电记录、电量、费用
- 报修记录表(repair_record)：故障报修、处理进度、维修记录
- 费用明细表(payment_detail)：充值记录、消费记录、账单
- 消息通知表(notification)：系统通知、订单提醒、公告
- 位置信息表(location)：充电站信息、区域划分、导航数据
- 字典配置表(dictionary)：系统配置、参数设置、类型定义
2. 充电桩状态管理设计
-- 充电桩状态表设计
CREATE TABLE charging_pile_status (
id INT PRIMARY KEY AUTO_INCREMENT,
pile_id INT NOT NULL COMMENT '充电桩ID',
status TINYINT NOT NULL DEFAULT 0 COMMENT '状态：0空闲 1使用中 2预约中 3故障 4维护',
current_user_id INT COMMENT '当前使用用户',
booking_id INT COMMENT '当前预约订单',
voltage DECIMAL(8,2) COMMENT '当前电压',
current DECIMAL(8,2) COMMENT '当前电流',
power DECIMAL(10,2) COMMENT '当前功率',
temperature DECIMAL(5,2) COMMENT '设备温度',
error_code VARCHAR(50) COMMENT '错误代码',
last_heartbeat DATETIME COMMENT '最后心跳时间',
update_time DATETIME DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP,
-- 索引优化
INDEX idx_pile_status (pile_id, status),
INDEX idx_heartbeat (last_heartbeat),
INDEX idx_error (error_code),
-- 外键约束
FOREIGN KEY (pile_id) REFERENCES charging_pile(id),
FOREIGN KEY (current_user_id) REFERENCES user(id),
FOREIGN KEY (booking_id) REFERENCES booking_order(id)
);
-- 状态变化触发器（记录状态变更历史）
CREATE TRIGGER status_change_log
AFTER UPDATE ON charging_pile_status
FOR EACH ROW
BEGIN
IF OLD.status != NEW.status THEN
INSERT INTO status_change_history (
pile_id, old_status, new_status, change_time, reason
) VALUES (
NEW.pile_id, OLD.status, NEW.status, NOW(), '系统自动更新'
);
END IF;
END;
3. 预约冲突检测算法
// 预约时段冲突检测
public class BookingConflictChecker {
public boolean checkTimeConflict(Long pileId, LocalDateTime startTime,
LocalDateTime endTime, Long excludeOrderId) {
// 查询该充电桩在目标时段内的所有有效预约
List<BookingOrder> existingBookings = bookingMapper.selectByPileAndTimeRange(
pileId, startTime.minusHours(1), endTime.plusHours(1)
);
// 排除自身（修改预约时使用）
if (excludeOrderId != null) {
existingBookings.removeIf(order -> order.getId().equals(excludeOrderId));
}
// 检测时间段重叠
for (BookingOrder order : existingBookings) {
if (isTimeOverlap(startTime, endTime,
order.getStartTime(), order.getEndTime())) {
return true; // 存在冲突
}
}
return false; // 无冲突
}
private boolean isTimeOverlap(LocalDateTime s1, LocalDateTime e1,
LocalDateTime s2, LocalDateTime e2) {
return s1.isBefore(e2) && s2.isBefore(e1);
}
// 智能推荐可用时段
public List<TimeSlot> recommendTimeSlots(Long pileId, int durationHours) {
List<TimeSlot> recommendations = new ArrayList<>();
LocalDateTime now = LocalDateTime.now();
// 检查未来48小时的可用时段
for (int hour = 1; hour <= 48; hour++) {
LocalDateTime startTime = now.plusHours(hour);
LocalDateTime endTime = startTime.plusHours(durationHours);
if (!checkTimeConflict(pileId, startTime, endTime, null)) {
recommendations.add(new TimeSlot(startTime, endTime));
if (recommendations.size() >= 3) {
break; // 最多推荐3个时段
}
}
}
return recommendations;
}
}
四、核心功能实现
1. 实时监控系统（核心特色）
WebSocket实现方案：
@ServerEndpoint("/ws/charging/{userId}")
@Component
public class ChargingWebSocket {
private static final Map<Long, Session> userSessions = new ConcurrentHashMap<>();
@OnOpen
public void onOpen(Session session, @PathParam("userId") Long userId) {
userSessions.put(userId, session);
sendPileStatus(userId); // 连接时发送当前状态
}
@OnMessage
public void onMessage(String message, Session session) {
// 处理心跳等客户端消息
if ("ping".equals(message)) {
session.getAsyncRemote().sendText("pong");
}
}
@OnClose
public void onClose(@PathParam("userId") Long userId) {
userSessions.remove(userId);
}
// 发送充电桩状态更新
public static void sendPileStatus(Long userId) {
Session session = userSessions.get(userId);
if (session != null && session.isOpen()) {
List<ChargingPileStatus> statusList = statusService.getUserRelatedStatus(userId);
String json = JSON.toJSONString(statusList);
session.getAsyncRemote().sendText(json);
}
}
// 广播状态变化
public static void broadcastStatusChange(Long pileId) {
List<Long> relatedUsers = bookingService.getRelatedUsers(pileId);
for (Long userId : relatedUsers) {
sendPileStatus(userId);
}
}
}
前端实时更新：
<template>
<div class="charging-pile-map">
<!-- 地图组件 -->
<div ref="mapContainer" class="map-container"></div>
<!-- 实时状态面板 -->
<div class="status-panel">
<div class="status-item" v-for="pile in nearbyPiles" :key="pile.id">
<div class="status-indicator" :class="getStatusClass(pile.status)">
{{ getStatusText(pile.status) }}
</div>
<div class="pile-info">
<h4>{{ pile.name }}</h4>
<p>功率：{{ pile.power }}kW</p>
<p>价格：¥{{ pile.pricePerHour }}/小时</p>
<p>距离：{{ pile.distance }}米</p>
</div>
<button @click="bookPile(pile)"
:disabled="!isPileAvailable(pile)">
立即预约
</button>
</div>
</div>
</div>
</template>
<script>
export default {
data() {
return {
nearbyPiles: [],
ws: null,
userLocation: null
};
},
mounted() {
this.initWebSocket();
this.getUserLocation();
this.loadNearbyPiles();
},
methods: {
initWebSocket() {
const userId = this.$store.state.user.id;
this.ws = new WebSocket(`ws://localhost:8080/ws/charging/${userId}`);
this.ws.onmessage = (event) => {
const statusUpdates = JSON.parse(event.data);
this.updatePileStatus(statusUpdates);
};
this.ws.onclose = () => {
// 断线重连逻辑
setTimeout(() => this.initWebSocket(), 3000);
};
// 心跳检测
setInterval(() => {
if (this.ws.readyState === WebSocket.OPEN) {
this.ws.send('ping');
}
}, 30000);
},
updatePileStatus(updates) {
// 合并更新到当前列表
updates.forEach(update => {
const index = this.nearbyPiles.findIndex(p => p.id === update.pileId);
if (index !== -1) {
this.$set(this.nearbyPiles, index, {
...this.nearbyPiles[index],
...update
});
}
});
}
}
};
</script>
2. 智能预约系统
预约状态机设计：
public enum BookingStatus {
PENDING(0, "待支付"),
PAID(1, "已支付待使用"),
IN_USE(2, "使用中"),
COMPLETED(3, "已完成"),
CANCELLED(4, "已取消"),
TIMEOUT(5, "已超时"),
REFUNDING(6, "退款中"),
REFUNDED(7, "已退款");
// 状态流转规则
private static final Map<BookingStatus, Set<BookingStatus>> TRANSITION_RULES =
new HashMap<>();
static {
TRANSITION_RULES.put(PENDING, Set.of(PAID, CANCELLED));
TRANSITION_RULES.put(PAID, Set.of(IN_USE, CANCELLED, TIMEOUT));
TRANSITION_RULES.put(IN_USE, Set.of(COMPLETED));
TRANSITION_RULES.put(CANCELLED, Set.of(REFUNDING));
TRANSITION_RULES.put(REFUNDING, Set.of(REFUNDED));
}
public boolean canTransitionTo(BookingStatus target) {
return TRANSITION_RULES.getOrDefault(this, Set.of()).contains(target);
}
}
超时自动处理：
@Component
public class BookingTimeoutHandler {
@Scheduled(cron = "0 */5 * * * *") // 每5分钟执行一次
public void checkTimeoutBookings() {
List<BookingOrder> timeoutBookings = bookingMapper.selectTimeoutOrders();
for (BookingOrder order : timeoutBookings) {
if (order.getStatus() == BookingStatus.PAID) {
// 支付后15分钟未开始使用，自动取消并退款
if (isPaymentTimeout(order)) {
cancelOrderWithRefund(order);
}
} else if (order.getStatus() == BookingStatus.PENDING) {
// 待支付订单15分钟未支付自动取消
cancelOrder(order);
}
}
}
private void cancelOrderWithRefund(BookingOrder order) {
// 1. 更新订单状态
order.setStatus(BookingStatus.CANCELLED);
bookingMapper.update(order);
// 2. 释放充电桩资源
pileService.releasePile(order.getPileId());
// 3. 退款处理
paymentService.refund(order);
// 4. 发送通知
notificationService.sendRefundNotification(order.getUserId());
// 5. 记录日志
logService.logOrderCancel(order, "超时自动取消");
}
}
3. 费用计算系统
分时计费策略：
@Service
public class BillingService {
public BigDecimal calculateChargingFee(ChargingRecord record) {
LocalDateTime startTime = record.getStartTime();
LocalDateTime endTime = record.getEndTime();
BigDecimal powerRate = record.getPile().getPowerRate(); // 元/度
// 计算总电量
BigDecimal totalKwh = calculateTotalKwh(record);
// 分时段计算费用
BigDecimal totalFee = BigDecimal.ZERO;
LocalDateTime current = startTime;
while (current.isBefore(endTime)) {
LocalDateTime segmentEnd = getNextTimeSegment(current, endTime);
BigDecimal segmentHours = getHoursBetween(current, segmentEnd);
BigDecimal segmentRate = getTimeRate(current); // 获取时段费率
BigDecimal segmentKwh = totalKwh.multiply(segmentHours)
.divide(getHoursBetween(startTime, endTime), 2, RoundingMode.HALF_UP);
BigDecimal segmentFee = segmentKwh.multiply(powerRate).multiply(segmentRate);
totalFee = totalFee.add(segmentFee);
current = segmentEnd;
}
return totalFee.setScale(2, RoundingMode.HALF_UP);
}
private BigDecimal getTimeRate(LocalDateTime time) {
// 峰谷平电价策略
int hour = time.getHour();
if (hour >= 8 && hour < 11) {
return new BigDecimal("1.2"); // 峰时
} else if (hour >= 11 && hour < 17) {
return new BigDecimal("1.0"); // 平时
} else if (hour >= 17 && hour < 21) {
return new BigDecimal("1.3"); // 晚高峰
} else {
return new BigDecimal("0.7"); // 谷时
}
}
}
五、系统测试要点
1. 功能测试重点
| 测试场景 | 测试数据 | 预期结果 |
|---|---|---|
| 预约冲突 | 同一时段多人预约同一桩 | 后预约者收到冲突提示 |
| 实时状态 | 充电桩状态变化 | 用户界面10秒内更新 |
| 费用计算 | 跨峰谷时段充电 | 正确分段计费 |
| 超时处理 | 预约后超时未使用 | 自动取消并释放资源 |
| 支付退款 | 取消已支付订单 | 正确退款到账户 |
2. 性能测试指标
- 并发预约：支持100人同时预约不同充电桩
- 状态推送：状态变化后3秒内推送到所有相关用户
- 地图加载：附近充电桩列表<2秒加载完成
- 支付响应：支付请求<5秒返回结果
3. 安全测试要求
- 支付安全：支付接口防重放攻击，金额防篡改
- 预约安全：防止恶意占桩，信用分限制
- 数据安全：充电记录加密存储，隐私数据脱敏
- 权限控制：用户只能操作自己的订单和充电桩
六、部署与运营方案
1. 生产环境部署
# docker-compose.prod.yml
version: '3.8'
services:
mysql:
image: mysql:8.0
environment:
MYSQL_ROOT_PASSWORD: ${DB_PASSWORD}
MYSQL_DATABASE: charging_system
volumes:
- mysql_data:/var/lib/mysql
redis:
image: redis:alpine
command: redis-server --requirepass ${REDIS_PASSWORD}
backend:
image: charging-backend:latest
environment:
SPRING_PROFILES_ACTIVE: prod
DB_HOST: mysql
REDIS_HOST: redis
ports:
- "8080:8080"
depends_on:
- mysql
- redis
frontend:
image: nginx:alpine
volumes:
- ./dist:/usr/share/nginx/html
- ./nginx.conf:/etc/nginx/nginx.conf
ports:
- "80:80"
websocket:
image: charging-backend:latest
command: ["java", "-jar", "app.jar", "--spring.profiles.active=websocket"]
environment:
SPRING_PROFILES_ACTIVE: websocket
ports:
- "8081:8080"
2. 运维监控配置
# Prometheus监控配置
scrape_configs:
- job_name: 'charging-system'
static_configs:
- targets: ['backend:8080', 'websocket:8081']
metrics_path: '/actuator/prometheus'
- job_name: 'mysql'
static_configs:
- targets: ['mysql-exporter:9104']
- job_name: 'redis'
static_configs:
- targets: ['redis-exporter:9121']
# Grafana监控面板
# 1. 系统健康面板：服务状态、响应时间、错误率
# 2. 业务监控面板：预约量、充电量、收入统计
# 3. 设备监控面板：充电桩在线率、故障率、使用率
七、项目特色与创新
1. 技术创新
- 实时同步架构：WebSocket + Redis Pub/Sub实现秒级状态同步
- 智能调度算法：基于时间、位置、价格的智能推荐
- 容错设计：网络异常时的本地缓存和恢复机制
- 微服务架构：充电服务、支付服务、通知服务解耦
2. 业务创新
- 预约保障机制：超时自动释放，提高资源利用率
- 信用体系：基于用户行为的信用评分系统
- 智能推荐：基于历史行为的个性化推荐
- 应急处理：故障快速响应和备件管理
3. 用户体验优化
- 一键预约：简化操作流程，3步完成预约
- 实时导航：精确到桩位的地图导航
- 无感支付：充电结束自动结算扣费
- 全程跟踪：从预约到结束的完整状态跟踪
新能源充电桩管理系统不仅是技术项目，更是有社会价值的绿色能源项目。通过这个项目，你可以展示实时系统开发能力、物联网应用理解和服务设计思维。预祝开发顺利，为绿色出行贡献力量！🔋🚗
