毕业设计实战：基于Spring Boot+MySQL的车辆充电桩管理系统设计与实现全流程指南

毕业设计实战：基于Spring Boot+MySQL的车辆充电桩管理系统设计与实现全流程指南

在开发“车辆充电桩管理系统”毕业设计过程中，曾因“充电桩报修”与“维修回复”表状态流转设计不当，导致维修流程出现逻辑混乱，耗费大量时间排查修复。基于此次实战经验，我将系统拆解从需求分析到测试部署的全流程要点，为准备相关毕设的同学提供实用指导。

一、需求分析：聚焦充电桩管理核心业务，突出实用性

许多同学在做充电桩管理系统时容易做成简单的增删改查系统，缺乏实际业务流程。笔者初期曾只关注设备管理，忽略了报修维修流程，最终被导师要求重构。明确系统充电桩管理、用户使用、报修处理、维修回复四大核心是获得高分的关键。

1. 核心用户与功能拆解

系统主要分为管理员、维修员、用户三类角色：

管理员端（系统管理核心）

• 维修员管理：管理维修人员信息（工号、姓名、联系方式等）
• 用户管理：管理所有注册用户信息
• 电桩类别管理：管理充电桩类型（快充、慢充、直流、交流等）
• 充电桩管理：管理所有充电桩设备信息
• 报修与维修管理：监控报修流程，查看维修进度
• 系统管理：发布充电常识、管理轮播图

维修员端（维修维护核心）

• 报修处理：查看用户提交的报修申请
• 维修登记：记录维修过程和处理结果
• 维修回复：向用户反馈维修情况
• 个人工作管理：查看个人维修任务

用户端（使用服务核心）

• 充电桩查询：查看附近可用充电桩
• 设备报修：发现故障时提交报修申请
• 维修进度：查看报修处理进度
• 充电常识：学习安全充电知识

2. 需求分析避坑要点

• 绘制业务流程：使用DrawIO绘制“用户报修→维修员接单→现场维修→回复反馈”完整流程
• 明确状态流转：报修状态（待处理→处理中→已修复→已完成）
• 地理位置考虑：充电桩需有位置信息，便于用户查找
• 安全注意事项：系统需包含充电安全知识

3. 可行性分析

• 技术可行性：Spring Boot+MySQL技术栈成熟，实现充电桩管理完全可行
• 经济可行性：开发成本低，符合新能源汽车发展趋势
• 社会可行性：响应国家新能源政策，具有实际应用价值

二、技术选型：稳定可靠，考虑实际场景

曾尝试使用复杂的地图API，因配置复杂导致进度延迟。调整为Spring Boot 2.7 + JSP + MySQL 8.0 + 简单位置标记，实用性强。

1. 核心技术栈说明

技术	选型理由	避坑提醒
Spring Boot 2.7	快速开发Web应用，内置Tomcat	避免使用最新版本，稳定性优先
MySQL 8.0	关系型数据库，支持空间数据	注意存储位置信息的格式
JSP + Bootstrap	适合管理系统开发	响应式设计适配移动端
状态机设计	管理报修流程状态	注意状态流转的完整性
简单地图	显示充电桩位置	可用静态图片+坐标标记

2. 开发环境快速搭建

1. 安装JDK 1.8 + 配置环境变量
2. 安装Eclipse + Spring插件
3. 安装MySQL 8.0，创建数据库charging_pile
4. 配置application.yml数据库连接
5. 设计简洁实用的管理界面

三、数据库设计：理清充电桩管理数据关系

充电桩管理系统需要特别注意状态管理和地理位置信息。

1. 核心表结构设计（共11张表）

用户表（yonghu）

id, yonghuzhanghao, yonghuxingming, mima, xingbie, nianling, lianxidianhua, addtime

维修员表（weixiuyuan）

id, weixiugonghao, weixiuxingming, mima, xingbie, lianxidianhua,
shenfenzheng, jiatingzhuzhi, addtime

充电桩表（chongdianzhuang）

id, dianzhuangbianhao, dianzhuangleibie, tupian, shurudianya,
shuchugonglv, shiyongfangshi, zhuyishixiang, suochuweizhi, meishidanjia, addtime

充电桩报修表（chongdianzhuangbaoxiu）

id, dianzhuangbianhao, dianzhuangleibie, tupian, suochuweizhi,
guzhangmiaoshu, yonghuzhanghao, yonghuxingming, baoxiushijian, addtime

维修回复表（weixiuhuifu）

id, dianzhuangbianhao, dianzhuangleibie, tupian, suochuweizhi,
yonghuzhanghao, yonghuxingming, dengjishijian, weixiugonghao,
weixiuxingming, weixiuzhuangtai, weixiudengji, addtime

2. 关键业务逻辑

• 报修流程：用户报修→维修员接单→现场维修→完成回复
• 状态管理：报修状态、维修状态、完成状态
• 位置管理：充电桩位置信息存储和展示
• 费用计算：考虑未来扩展充电计费功能

3. 核心SQL查询

-- 查询待处理的报修记录
SELECT b.dianzhuangbianhao, b.dianzhuangleibie, b.suochuweizhi,
       b.yonghuzhanghao, b.yonghuxingming, b.baoxiushijian,
       c.shurudianya, c.shuchugonglv
FROM chongdianzhuangbaoxiu b
JOIN chongdianzhuang c ON b.dianzhuangbianhao = c.dianzhuangbianhao
WHERE b.id NOT IN (SELECT id FROM weixiuhuifu)
ORDER BY b.baoxiushijian DESC;

四、功能实现：聚焦四大核心模块

重点完成以下四个模块即可满足答辩要求。

1. 充电桩管理模块（设备管理核心）

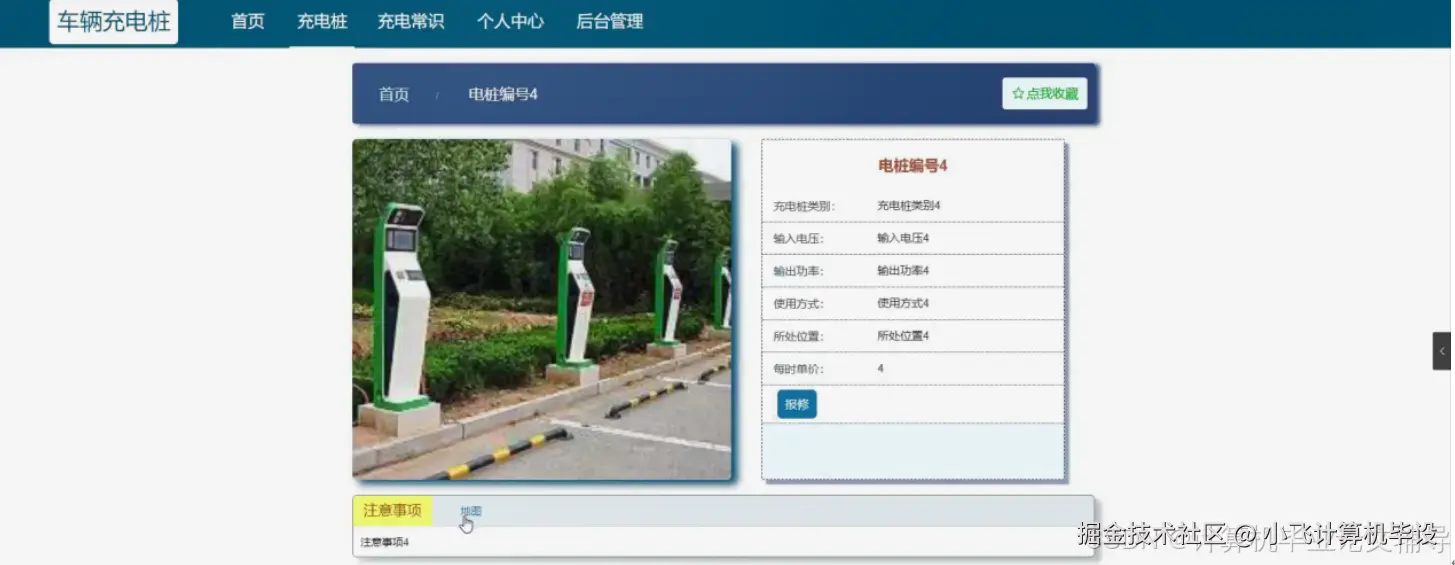

充电桩信息管理：

1. 添加充电桩：编号、类别、图片、技术参数、位置、单价
2. 充电桩状态：正常、维修中、停用
3. 位置展示：使用简单地图或位置描述
4. 技术参数：输入电压、输出功率、充电方式

用户查询功能：

• 按位置查询附近充电桩
• 按类型筛选（快充/慢充）
• 查看充电桩详情和使用说明

2. 报修维修模块（业务流程核心）

用户报修流程：

1. 用户发现充电桩故障
2. 选择故障充电桩，填写故障描述
3. 提交报修申请，生成报修记录
4. 系统自动通知维修员

维修处理流程：

1. 维修员查看待处理报修单
2. 接单处理，更新维修状态
3. 现场维修，记录维修情况
4. 完成维修，向用户反馈结果

状态流转设计：

• 报修状态：已提交→已受理→维修中→已完成
• 维修状态：待分配→已分配→处理中→已解决

3. 维修员管理模块（人员管理核心）

维修员信息管理：

1. 维修员注册审核
2. 维修技能分类
3. 维修区域分配
4. 维修记录统计

任务分配逻辑：

• 根据维修员位置分配就近任务
• 考虑维修员当前工作量
• 紧急故障优先处理

4. 充电常识模块（安全教育核心）

知识库管理：

1. 充电安全知识
2. 设备使用指南
3. 常见问题解答
4. 安全注意事项

用户学习：

• 图文并茂的充电知识
• 安全操作视频链接
• 在线测试功能

五、测试验收：全面验证充电桩管理流程

1. 功能测试用例

测试场景	操作步骤	预期结果
用户报修	用户登录→选择充电桩→填写故障→提交	生成报修记录，状态为"已提交"
维修接单	维修员登录→查看报修单→点击接单	报修状态变为"已受理"，维修员信息更新
维修完成	维修员现场维修→填写维修记录→提交完成	状态变为"已完成"，用户可查看维修详情
充电桩查询	用户按位置查询充电桩	显示附近充电桩列表，包含状态信息

2. 业务流程测试

• 报修流程完整性测试
• 状态流转正确性测试
• 多角色协作测试
• 异常情况处理测试（如重复报修）

3. 性能测试要点

• 充电桩数据加载速度
• 报修提交响应时间
• 多用户并发报修测试
• 大数据量查询性能

六、答辩准备：突出实用价值和技术实现

1. 演示流程完整：按“用户发现故障→提交报修→维修员接单→现场维修→完成反馈”完整流程演示
2. 突出实用价值：
   • 解决实际充电桩管理问题
   • 提高维修响应效率
   • 方便用户查找和使用
3. 展示技术亮点：
   • 状态机设计实现业务流程
   • 位置信息管理方案
   • 多角色权限管理
4. 预判问题准备：
   • “如何处理紧急故障？”→ 设置优先级，短信通知维修员
   • “如何防止虚假报修？”→ 用户信用机制，维修员现场确认
   • “系统如何扩展？”→ 可增加充电计费、预约功能
   • “如何保证数据安全？”→ 权限控制、操作日志、数据备份

结语

车辆充电桩管理系统是一个紧跟时代发展、实用性强的毕设选题。相比其他系统，它更注重业务流程的完整性、状态管理的严谨性、位置信息的实用性。只要把这些核心做好，就能在答辩中获得高分。

开发建议：

1. 先完成基础数据管理（用户、维修员、充电桩）
2. 再实现核心业务流程（报修、维修）
3. 然后完善辅助功能（位置展示、充电常识）
4. 最后进行全面的测试和优化

注意事项：

• 业务流程要完整，状态流转要清晰
• 位置信息要实用，不必追求复杂地图
• 界面要简洁，操作要方便
• 考虑移动端使用场景

扩展思路（可作为未来展望）：

1. 增加充电计费功能
2. 集成在线支付
3. 添加预约充电功能
4. 实现智能推荐（推荐空闲充电桩）
5. 开发微信小程序版本

若需要完整的源码（含详细注释）、数据库脚本、UI设计素材，可在评论区留言“充电桩系统”。如在开发中遇到具体问题（如状态流转、位置管理、权限控制等），也可留言讨论。

收藏本文，开发时随时参考～ 祝各位同学毕业设计顺利！🔋
