LabVIEW FPGA开发采用调制转移光谱技术，搭建数字光纤激光稳频系统。系统通过高性能硬件组合与图形化编程，将 780nm 激光频率精准锁定于铷原子超精细跃迁谱线，短期稳定度达1.52×10⁻¹¹@10s，长期稳定度优于1.56×10⁻¹¹@100000s，可连续运行 20 天以上，适配多类精密测量场景。
应用场景
核心应用于铷 87 喷泉钟系统，同时适配原子干涉仪、激光陀螺仪等精密测量设备，可满足光通信、激光冷却、冷原子频标等领域对激光频率高稳定性、长时间连续运行的严苛需求，为精密测量领域提供可靠的激光频率基准。

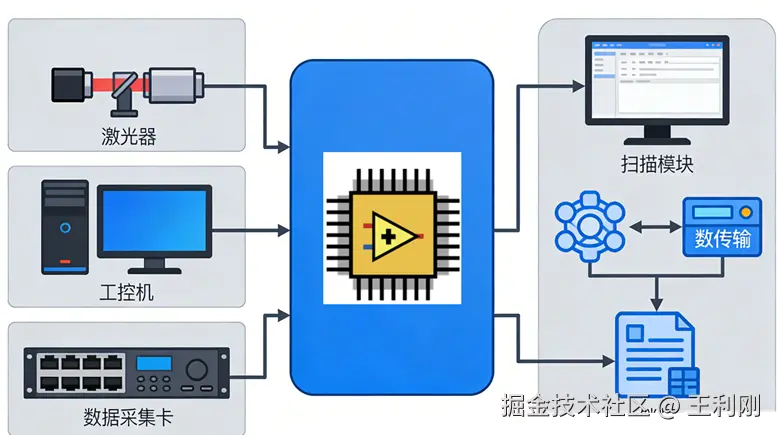

硬件选型
激光器
选用 780nm 单频光纤激光器，内置 1560nm 单频种子源、光纤放大器、倍频晶体模块及高精度温控模块。选型原因：输出光信号线宽窄、频率纯度高，内置温控模块可抑制环境温度波动对激光频率的影响，集成化设计减少光路搭建复杂度，其输出参数与调制转移光谱技术适配性强，为稳频提供优质基础光信号。
工控机
选用支持 PCIe 总线架构的工业级计算机。选型原因：工业级硬件设计保障长时间连续运行的稳定性与抗干扰能力，PCIe 总线具备高速数据传输特性，可满足数据采集卡与主机间的海量数据交互需求，硬件扩展能力强，能稳定承载 LabVIEW 及 FPGA 模块的运算负荷。
数据采集卡
选用集成 FPGA 芯片的高性能采集卡，具备 8 路 16 位分辨率模拟输入（单通道最大采样率 200kS/s）、8 路模拟输出（最大更新速率 1MS/s）及多通道数字 I/O。选型原因：FPGA 芯片提供高速并行处理能力，匹配误差信号实时采集与运算需求；高分辨率与采样率保障信号采集精度，避免信号失真；与 LabVIEW 深度兼容，可直接调用内置驱动与 IP 库，大幅降低硬件适配开发成本。
软件架构
以 LabVIEW 为核心，构建 “Host.vi+FPGA.vi” 双模块架构，配合扫描、数据传输、锁频三大功能模块，实现从信号采集到频率锁定的全流程自动化控制。
扫描模块通过 FPGA.vi 创建 I/O 节点，开启模拟输入 / 输出通道，Host.vi 调用通道资源并结合 For 循环，实现扫描电压阶梯输出与对应误差信号采集，同步计算误差信号极值与零点电压，为锁频提供精准初始基准。
数据传输模块采用 DMA FIFO 存储机制，FPGA.vi 将采集的 MTS 信号与运算数据存入终端至主机 DMA FIFO，通过 PCIe 总线直接传输至 Host.vi 开辟的存储器，Host.vi 按先入先出规则读取数据，避免消息队列堆积，实现无损高速同步传输。
锁频模块基于LabVIEW图形化编程实现 PI 控制算法，将 ADC 转换后的误差信号作为输入，经比例 - 积分运算后生成控制信号，通过 DAC 转换输出至激光器 PZT 端，实时补偿频率偏移，完成激光频率精准锁定。
软件优点
图形化编程，LabVIEW 以图标化流程替代传统文本代码，无需复杂底层编程知识即可完成 FPGA 开发，大幅缩短系统开发周期；实时性突出，FPGA.vi 支持精确定时与高速 I/O 转换，并行处理架构保障误差信号采集与运算的毫秒级响应；操作直观，Host.vi 提供可视化交互界面，可实时监控稳频数据、灵活调整系统参数，同时支持功能模块升级与维护；兼容性优异，内置丰富硬件驱动库，与所选采集卡、激光器等硬件无缝适配，无需额外开发驱动程序；数据处理高效，集成低通滤波、PI 运算等成熟数字信号处理功能，可直接调用 IP 库，提升信号处理精度与运算效率。
架构特点
相较于 MCU 架构，LabVIEW FPGA 突破 MCU 性能限制，可轻松实现复杂数字算法，无需额外扩展处理模块即可完成高速信号处理，避免了 MCU 架构难以承载精密稳频运算的瓶颈；相较于 DSP 架构，图形化编程降低开发门槛，无需深入掌握串行编程逻辑，且 FPGA 并行处理能力优于 DSP 串行处理，数据处理速率提升显著，同时 LabVIEW 内置调试工具可实时排查问题，开发效率更高；相较于 STEMlab 平台架构，LabVIEW 集成高保真模拟器与完整调试环境，问题定位更精准，且用户界面定制化程度高，可根据不同应用场景灵活调整参数配置；相较于传统模拟稳频架构，全数字控制模式抗干扰能力更强，参数调整无需硬件改动，频率锁定精度与长期稳定性更优，适配复杂工况下的长时间运行需求。
开发问题
误差信号同步采集困难，扫描阶段模拟输入 / 输出通道时序不一致，导致 MTS 信号失真，影响零点电压判断；数据传输拥堵，海量采集数据在 Host 与 FPGA 间传输时出现队列堆积，导致稳频响应延迟；PI 参数整定复杂，初始参数设置不合理，引发频率锁定震荡或响应迟缓；MTS 信号完整性不足，扫描电压范围设置不当，无法获取斜率最大的零点信号，影响锁频精度。
问题解决
针对同步采集问题，利用 LabVIEWFPGA 的精确定时功能，通过配置 I/O 节点同步触发模式，绑定模拟输入 / 输出通道时序，确保扫描电压输出与误差信号采集严格同步，保障 MTS 信号完整性；针对传输拥堵问题，优化 DMA FIFO 配置，调整 Host.vi 存储器开辟大小与读取深度，设置合理超时阈值，提升数据传输吞吐量，彻底解决队列堆积问题；针对 PI 参数问题，借助 LabVIEW 可视化调试功能，实时观测锁频响应曲线，采用迭代法逐步优化比例系数 Kp 与积分系数 Ki，结合误差信号斜率动态调整参数，最终实现无震荡快速锁定；针对 MTS 信号问题，在 Host.vi 中添加信号完整性判断逻辑，若未获取有效信号则自动调整扫描电压上下限与步长，通过多次扫描迭代优化，确保获得高信噪比、大斜率的误差信号，为精准锁频奠定基础。
