第一步：数据采集——机器的“感官”与“倾听”
这是所有工作的起点。HMI本身并不直接感知物理世界（如温度、压力），而是通过标准工业通讯接口，主动从下层控制设备中“读取”信息。
-
连接对象：主要连接PLC（可编程逻辑控制器）、变频器、伺服驱动器、智能仪表或直接连接传感器模块。
-
通讯方式：
- 传统有线：如 RS-232/485（串口，适用于短距离、点对点）、以太网（如Profinet、EtherNet/IP、Modbus TCP/IP，适用于高速、网络化通信）。
- 现场总线：如CAN、DeviceNet等，用于特定架构。
-
采集内容：HMI按照预设的轮询周期（如每100毫秒），持续从这些设备的指定存储区（如PLC的寄存器） 中，抓取两类关键信号：
- 过程数据（动态的）：电机实时转速、加热炉当前温度、管道瞬时流量、机器人关节位置等。
- 状态信号（开关量的）：设备“运行/停止/故障”状态、阀门“开/关”位置、报警触点信号等。 此阶段，HMI扮演着专注的倾听者，将机器内部代表各种状态的原始二进制数据，收集到自己的缓存区中。
第二步：数据处理与呈现——信息的“翻译”与“可视化”
采集到的原始数据（可能只是一串十六进制代码）对人类毫无意义。此时，HMI的核心处理器和组态软件开始发挥作用。
-

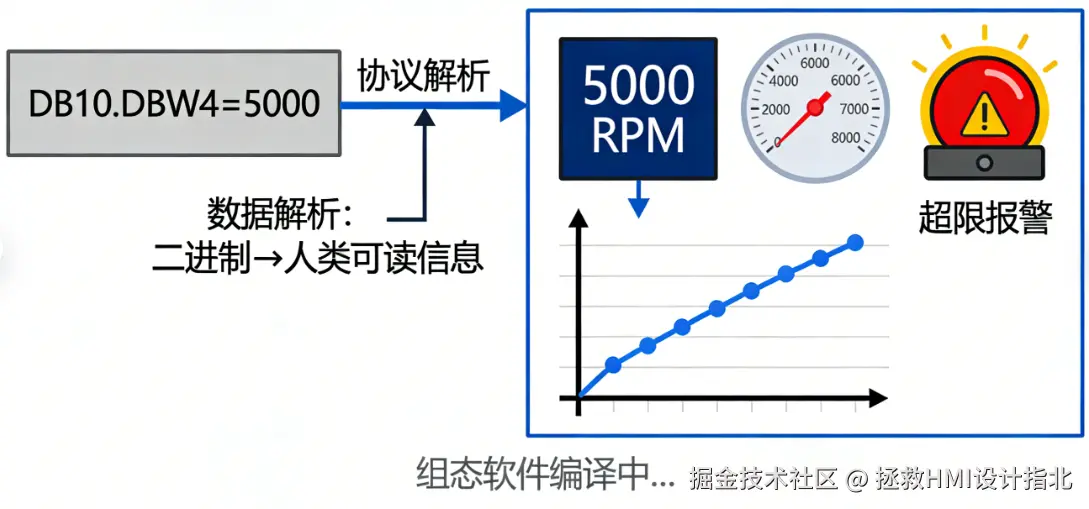

数据解析：处理器根据事先与控制器约定好的“通信协议与地址映射表”，对原始数据进行解码。例如，将寄存器“DB10.DBW4”中读取到的数值“5000”，依据协议解释为“电机转速：5000 RPM”。
-
画面渲染：这是HMI最具魅力的部分。组态软件（开发阶段）预先设计好的图形化界面成为数据的舞台：
- 一个数字显示框动态显示解析出的“5000”。
- 一个仪表盘指针动画随之旋转到对应位置。
- 一个趋势曲线图自动添加这个新数据点，形成历史曲线。
- 若该转速超过设定阈值，一个红色报警指示灯图标开始闪烁，并可能触发弹出报警列表。 这一步骤，HMI将冰冷的机器代码“翻译”并组织成了人类视觉系统能瞬间理解的图形、色彩和动画，完成了信息的第一次“华丽转身”。
第三步：指令下发与反馈——人类的“决策”与机器的“执行”
交互是双向的。当操作人员需要干预生产过程时，流程反向进行。
-
指令输入：操作员在触摸屏上点击“启动”按钮、在输入框中键入新的温度设定值、或滑动速度调节滑块。
-
指令编码与下发：HMI的处理器立即将这类图形界面的操作事件，反向编码成符合通讯协议格式的控制命令数据包。例如，将“设定温度改为150°C”这个动作，转化为向PLC某个特定数据地址写入数值“150”的指令，并通过通信线路实时下发。
-
闭环确认与反馈：这是确保安全可靠的关键环节，通常包含两个层面：
- 设备执行反馈：PLC接收到指令后控制执行机构动作，并将新的实际状态（如“已启动”、“设定值已更新为150”）反馈回HMI。HMI随即更新画面显示，形成闭环。
- 操作结果提示：HMI会主动提供即时的人机反馈，如弹出“参数修改成功”提示框、播放一声确认音效，或使被按下的按钮保持高亮。这确保了操作者在嘈杂的工业环境中，也能明确知晓指令已被系统接收并处理。
贯穿全程的“神经系统”：通讯与数据处理
理解上述三步，还需认识两个贯穿始终的支撑要素：
- 实时通讯网络：如同神经系统，负责所有信号的瞬时、可靠传输。其稳定性和速度直接决定了HMI监控的实时性和控制响应速度。
- 内部数据处理逻辑：在HMI内部，除了直观的界面，还运行着由组态软件编译生成的后台逻辑（如报警判断、数据记录、用户权限验证）。这些逻辑如同潜意识，在幕后保障着系统的智能与安全。
从信号流转看HMI的核心价值
通过追踪“采集 → 处理呈现 → 下发反馈”这一信号流转闭环，我们可以清晰地看到HMI的核心价值所在：它构建了一个安全、高效、直观的数字化交互层，将人类从直接面对复杂电气信号和机器代码的困境中解放出来。
对于新手工程师而言，掌握这一工作原理，不仅是理解了一个设备如何工作，更是获得了设计与调试HMI系统的基本思维框架：即始终关注数据从哪里来、如何被理解、如何被展示，以及操作指令如何被准确无误地送达并确认。这为进一步学习具体的组态软件、通讯协议和界面设计原则，奠定了坚实的基础。
