在工业自动化系统中，HMI（人机界面）、PLC（可编程逻辑控制器）和SCADA（监控与数据采集系统） 构成了一个稳定协作的“铁三角”。对于新手而言，它们常同时出现在图纸和车间里，容易令人混淆。理解它们的核心区别与联系，是构建自动化系统整体视野的关键一步。本文将超越简单的比喻，深入解析三者的技术定位、功能边界与协同关系。
一、 核心定位：不同的层级，不同的使命

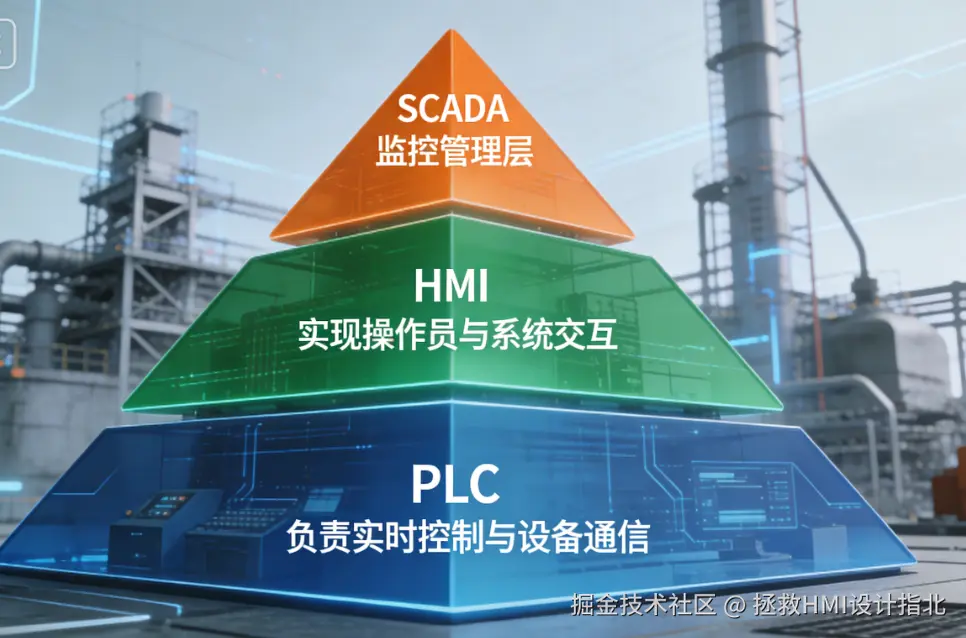

要理解它们，首先要将其置于工业自动化经典的“金字塔”架构中来看：PLC位于底层控制层，HMI是覆盖控制层并向上延伸的操作层，而SCADA则属于上层的监控管理层。
-
PLC：控制层的“逻辑执行大脑”

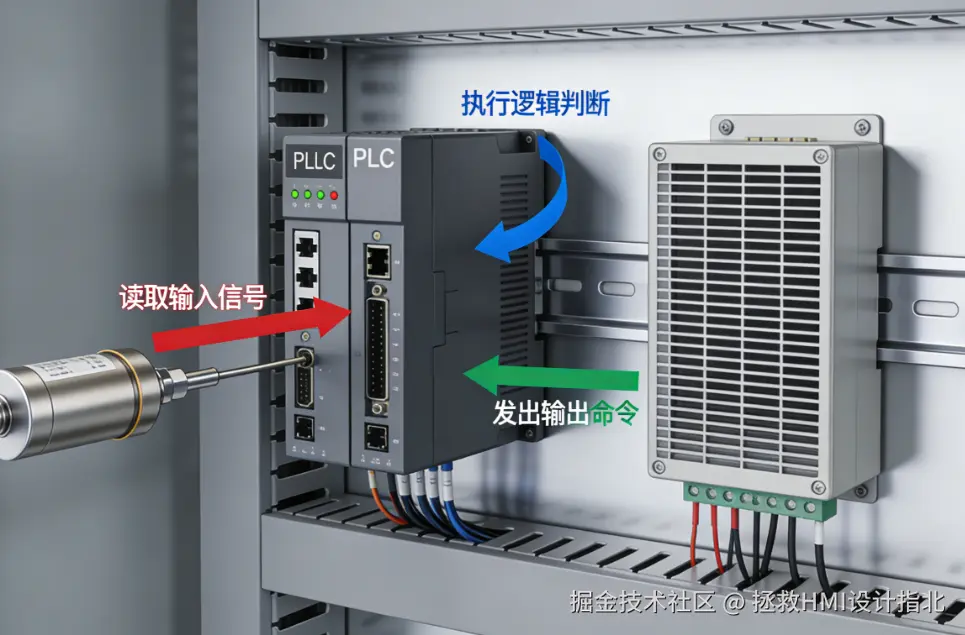

- 本质：一种专为工业环境设计的坚固计算机。它持续循环执行用户编写的控制程序（如梯形图、结构化文本），核心使命是实时、确定性地控制物理过程。
- 关键活动：读取连接的温度传感器信号（输入），运行“如果温度>50°C，则关闭加热器”的逻辑，然后向加热器继电器发出关闭命令（输出）。它不负责生成漂亮的图形，只专注于“何时、何地、做什么” 的逻辑判断与执行。
-
HMI：人机交互层的“智能操作终端”
- 本质：一个专用的信息显示与输入设备。它的核心使命是成为人与PLC（及整个控制系统）之间高效、安全、直观的交互界面。

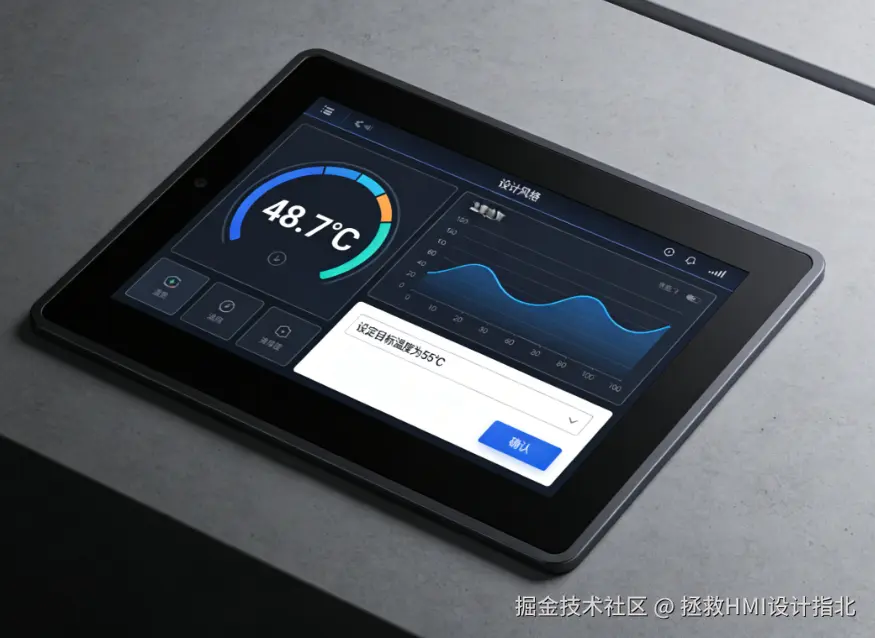

- 关键活动：从PLC获取温度实时值（如“48.7°C”）并以数字和趋势曲线展示；接收操作员在屏幕上“设定目标温度为55°C”的指令，并准确传送给PLC。它不参与控制逻辑的运算，只确保信息的准确翻译与双向传递。
-
SCADA：监控管理层的“中央指挥与信息系统”
- 本质：一个基于软件的综合性系统平台。它构建在多个PLC和HMI之上，核心使命是对广域分布、大规模的生产设施进行集中监视、控制与数据分析。

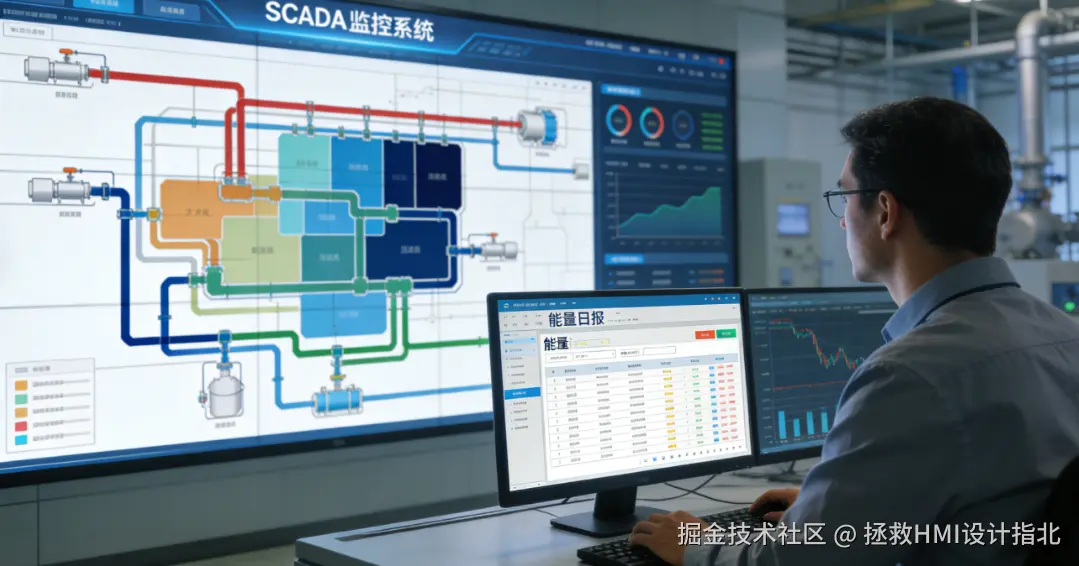

- 关键活动：从全厂100个PLC中采集数以万计的数据点；在中央控制室的大屏幕上显示整个输水管网的压力分布图；生成全车间的能耗日报表；存储长达数年的历史数据用于趋势分析。它关注的是宏观态势、系统性能与长期决策支持。
二、 功能侧重与能力边界：各司其职的专家
| 特性维度 | PLC | HMI | SCADA |
|---|---|---|---|
| 核心功能 | 逻辑控制、顺序控制、运动控制 | 数据可视化、操作指令输入、报警提示 | 数据聚合、集中监控、历史分析、高级报警管理 |
| 处理对象 | 实时I/O信号、布尔逻辑、寄存器数值 | 图形元素、配方数据、报警列表 | 海量历史数据库、复杂事件、生产报表 |
| 实时性要求 | 极高（毫秒级响应） | 高（亚秒级响应） | 中（秒级更新通常可接受） |
| 典型硬件 | 模块化箱体，带I/O端子 | 工业触摸屏、面板 | 工业服务器/工作站、网络设备 |
| 编程/组态 | 控制逻辑编程（IEC 61131-3） | 画面组态、脚本 | 系统架构组态、数据库配置、脚本 |
一个生动的类比：
- PLC 如同汽车的ECU（发动机控制单元），实时控制喷油、点火，确保引擎正常运行。
- HMI 如同汽车的仪表盘与中控屏，向你显示车速、油耗，并接收你开启空调的指令。
- SCADA 如同车联网监控中心，监控着成千上万辆汽车的位置、状态，分析车队整体油耗，预测车辆保养需求。
三、 协同关系：从单机到系统的无缝集成
-
HMI 与 PLC：紧密的“操作伙伴”关系
- 连接：通常通过工业以太网或现场总线（如Profinet、EtherNet/IP）直连。
- 模式：最常见的是 “一对一”（一台HMI监控一台复杂设备）或 “一对多”（一台HMI监控同一产线上的多台PLC）。
- 数据流：HMI从PLC读取状态数据用于显示，并向PLC写入设定值和命令。HMI是PLC面向操作员的“友好代理人”。
-
SCADA 与 PLC/HMI：分层式的“管理与被管理”关系
- 连接：SCADA服务器通过工业网络与大量的PLC直接通信（或通过HMI间接获取数据）。
- 模式：“多对一”，即一个SCADA系统连接并管理全厂数百甚至数千个PLC/HMI节点。
- 数据流：SCADA集中采集所有下层节点的关键数据，构建全厂实时数据库。它向下可下达高级调度指令，向上可为MES（制造执行系统）或ERP（企业资源计划）提供数据。
- 包含关系：一个完整的SCADA系统，其监控画面（UI）在功能上可以被视为一个超级、宏观版的HMI。但它后台强大的数据服务、报警管理和历史库功能，是普通单机HMI无法比拟的。
典型工作流示例（在注塑车间）：
- PLC：控制模具合模、注射螺杆移动、温度调节。
- HMI：在机台旁显示当前温度、周期时间，允许操作员调用不同产品的生产配方。
- SCADA：在车间办公室监控所有注塑机的状态（运行/停机/故障）、实时产量、总耗电量，并当任何一台机器停机超过5分钟时，向维修主管的手机发送报警信息。
四、 总结与启示
理解HMI、PLC与SCADA的区别，关键在于认识到它们在自动化层级中的不同定位：PLC是基础执行者，HMI是人机交互界面，SCADA是系统监管者。它们各司其职，又通过标准网络紧密协作，共同构建起从微观控制到宏观管理的完整体系。
对于工程师和决策者的启示在于：
- 选型：为一个简单设备做自动化升级，可能只需要PLC+HMI；要管理整个生产线或工厂，则需要部署SCADA。
- 设计：HMI设计应聚焦于为特定设备或产线的操作员提供最清晰、高效的操作体验；SCADA画面设计则应致力于为管理者提供全局洞察和关键绩效指标的快速访问。
- 学习路径：新手通常从PLC编程和HMI组态这类具体、可见的技能入手，再逐步向上理解SCADA系统集成等更宏观的概念。
掌握这“铁三角”的关系，你就掌握了理解绝大多数工业自动化系统架构的钥匙。
