在工业自动化的庞大体系中，HMI（人机界面）作为人与设备交互的核心界面，其形态并非一成不变。从简单的指示灯按钮到复杂的智能数据驾驶舱，不同形态的HMI服务于不同的场景需求。对于新手工程师而言，理清这些分类，是正确选型、高效设计的第一步。本文将系统解析工业HMI的四大经典分类，并展望其融合演进的新趋势。
一、 四大经典分类详解：从基础控制到中枢大脑

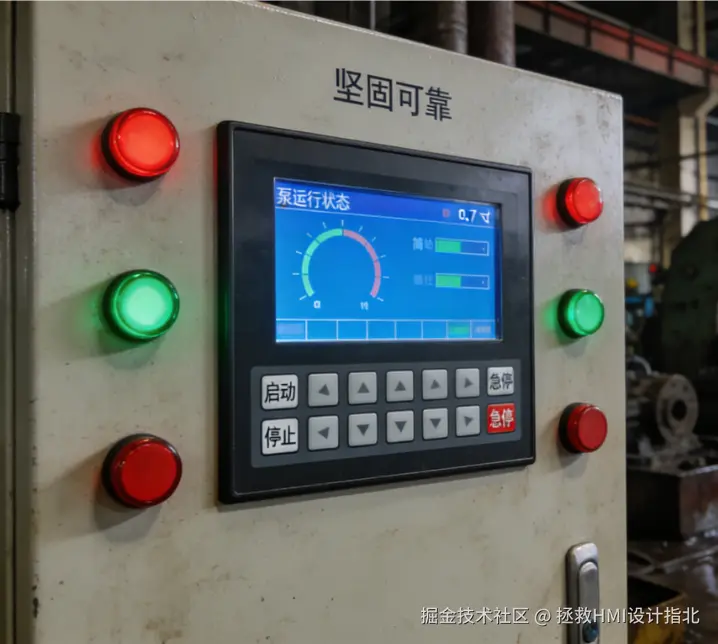

- 按键式HMI：坚固可靠的“基本功大师”
-
核心特征：这是最传统、最基础的HMI形态。通常由物理按键（薄膜按键或机械按键）、指示灯和一块小尺寸的单色或彩色显示屏（通常小于5.7英寸） 组成。其编程软件通常较为简单，甚至免费，通过串口进行程序下载。
-
设计逻辑：其交互逻辑直接、线性，一个按键往往对应一个固定功能，符合最直观的操作习惯。
-
核心优势：
- 极致可靠与耐用：物理结构决定了它在多油污、高粉尘、强电磁干扰的极端环境下（如铸造车间、矿山机械）表现出色，不会因戴手套或屏幕脏污而失灵。
- 成本效益高：硬件与软件成本最低，适用于预算有限或功能极简的项目。
- 操作确定性：触觉反馈明确，适合在需要盲操作或强调操作步骤不可逆的场合。
-
典型应用场景：小型泵站控制、简单机床操作面板、物流分拣线启停站、环境监控终端。

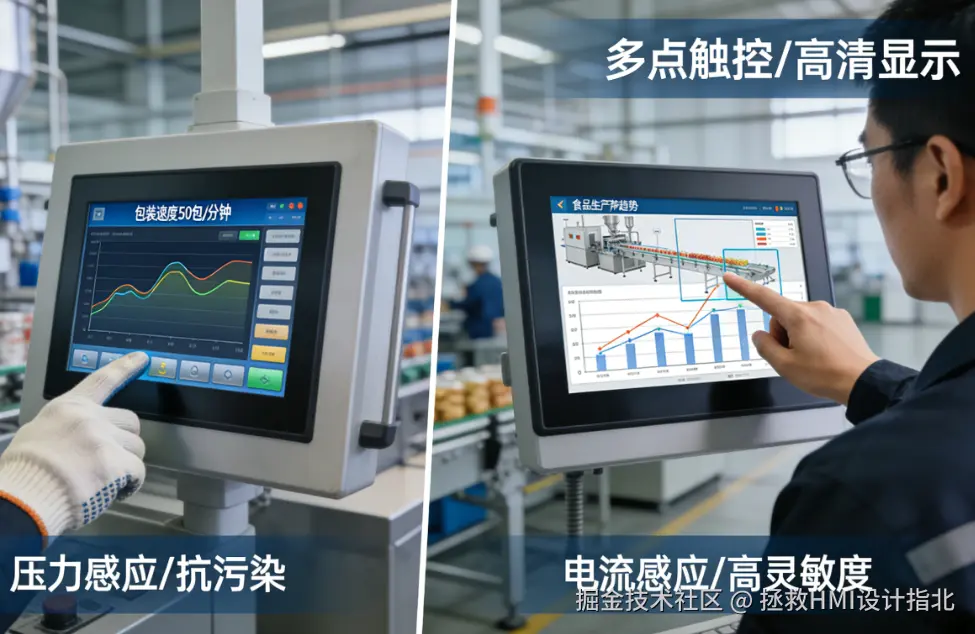

- 触摸屏式HMI：灵活多变的“主流交互中坚”
-
核心特征：这是当前工业现场的绝对主流。屏幕尺寸覆盖广泛（从5.7英寸到21英寸以上），采用电阻式或电容式触摸技术。图形化界面（GUI）是其灵魂，支持丰富的动画、数据图表和页面跳转。
-
技术细分：
- 电阻触摸屏：压力感应，可用任何物体（包括戴手套的手指或触笔）操作，抗表面污染能力强，适用于普通工业环境。
- 电容触摸屏：人体电流感应，支持多点触控，灵敏度高，显示效果更佳，但对环境和操作方式要求更高。
-
核心优势：
- 交互友好，信息量大：一个屏幕可通过不同页面承载海量信息和控制点，极大地节省了控制柜面板空间。
- 灵活性极高：界面内容可随时通过软件重新组态，适应工艺变更，无需改动硬件。
- 集成多种功能：可无缝集成条码扫描、RFID读取、视频播放等高级功能。
-
典型应用场景：几乎涵盖所有需要复杂监控与操作的领域，如包装机械、食品饮料生产线、塑料成型机、装配工站等。

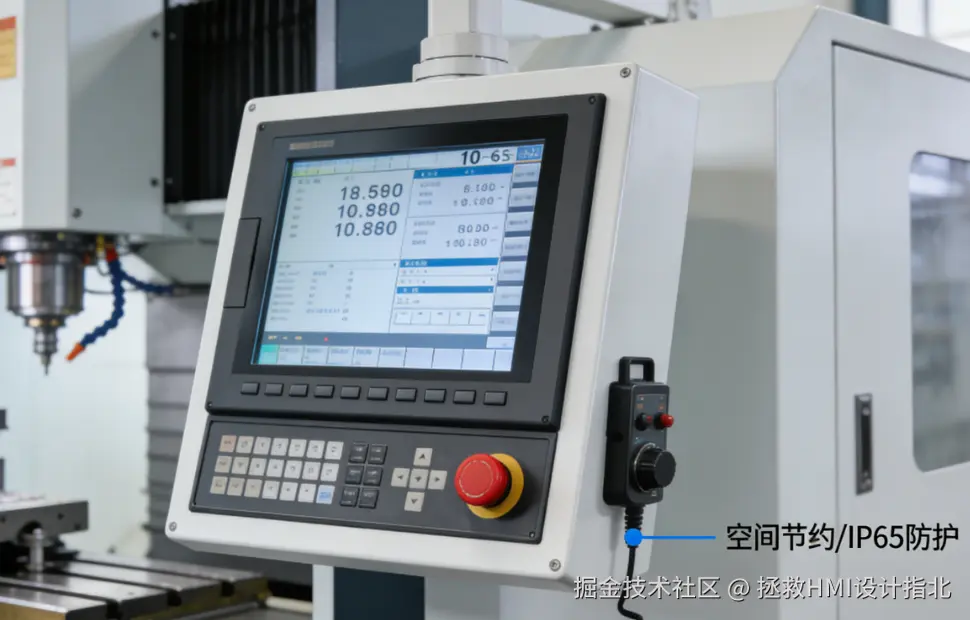

- 嵌入式HMI：高度集成的“设备智慧面孔”
-
核心特征：这类HMI并非独立装置，而是作为一个核心模块，被深度集成到整套设备或控制柜的门板之中。它通常由显示模组、触摸模组和嵌入式计算机板卡高度集成，结构紧凑。
-
设计逻辑：追求与宿主设备的一体化设计，外观上仿佛是设备原生的一部分，在空间利用和整体防护等级上达到最优。
-
核心优势：
- 空间节约与高稳定性：无外部接线和外壳冗余，体积小，抗震性好，连接可靠性极高。
- 定制化程度高：可针对特定设备进行外形和接口的深度定制，实现品牌与功能的统一。
- 维护简便：作为模块化部件，更换升级相对方便。
-
典型应用场景：高端数控机床、医疗设备、实验仪器、轨道交通车辆控制面板、智能配电柜等对空间、外观和可靠性有严苛要求的单机设备。

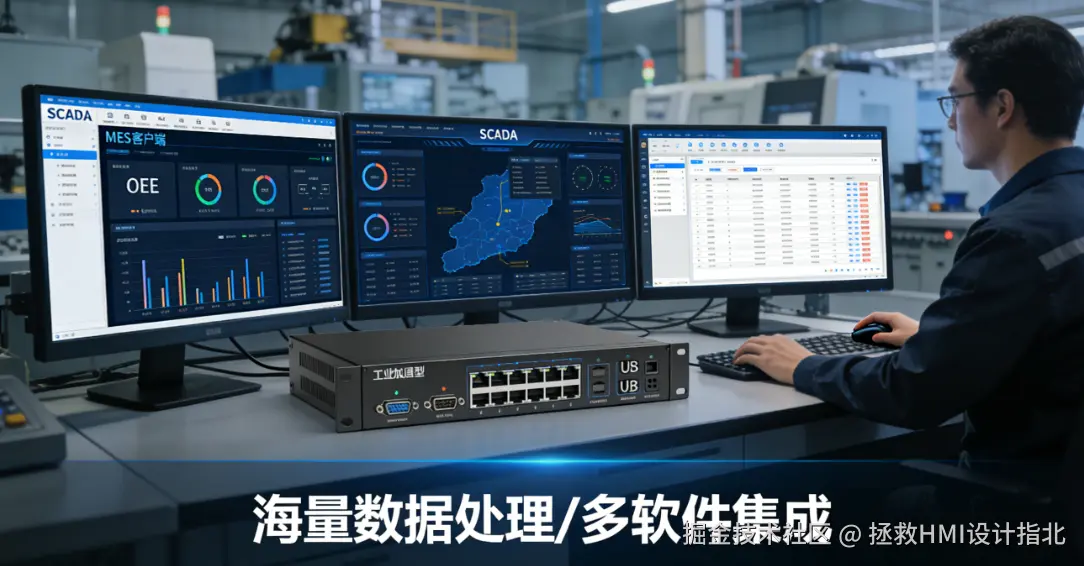

- 工控机式HMI：功能强大的“车间信息中枢”
-
核心特征：本质是一台工业加固型计算机，搭载完整的Windows、Linux或其它实时操作系统。它拥有强大的计算能力、丰富的标准接口（多网口、USB、串口）和可扩展性。
-
设计逻辑：它不仅是一个交互界面，更是一个本地数据服务器和计算平台，能够运行复杂的上层应用软件。
-
核心优势：
- 处理与存储能力强：可轻松处理海量数据记录（Data Logging）、运行高级算法、连接更多的外部设备。
- 系统开放性与集成度：可同时运行SCADA、MES客户端、视觉处理软件、数据库等多种专业软件，实现一机多能。
- 显示面积大：常搭配大尺寸显示器，构建车间级中央监控指挥中心。
-
典型应用场景：中央控制室、大型SCADA系统上位机、生产线综合性能看板、测试实验室总控台、工业物联网边缘网关服务器。
二、 分类对比与选型指南
| 特性维度 | 按键式HMI | 触摸屏式HMI | 嵌入式HMI | 工控机式HMI |
|---|---|---|---|---|
| 核心价值 | 可靠、低成本 | 灵活、信息丰富 | 集成、稳定、节省空间 | 强大、开放、集成度高 |
| 操作方式 | 物理按键 | 触摸（电阻/电容） | 触摸（为主） | 触摸、键鼠、远程 |
| 软件复杂度 | 低 | 中 | 中高 | 高 |
| 成本 | 低 | 中 | 中高 | 高 |
| 典型环境 | 极端恶劣 | 一般工业 | 集成于设备内 | 控制室/轻度工业 |
| 数据处理 | 弱 | 中等 | 中等 | 强大 |
选型核心原则：不存在“最好”的类型，只有“最合适”的应用。选型时应依次考虑：环境条件 > 功能与信息复杂度 > 安装空间与集成度 > 预算与扩展性。

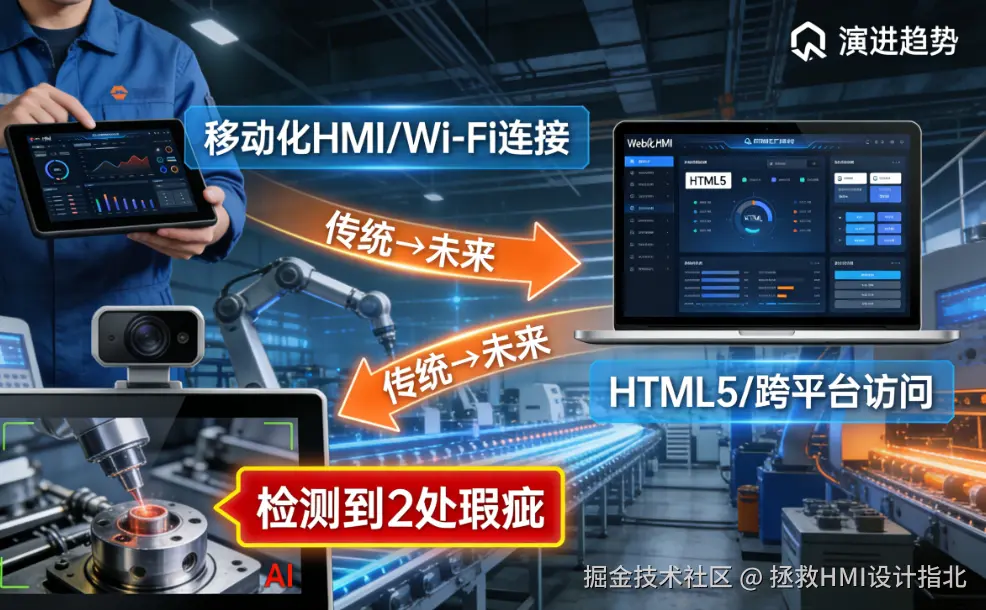

三、 融合与演进：边界模糊的新趋势
当前，HMI的发展正呈现出分类融合与功能外延的鲜明趋势：
- 移动化HMI：基于Wi-Fi/5G，将监控界面延伸至平板电脑、智能手机甚至AR眼镜上，实现巡检、维护、远程专家支持的移动化和场景化。
- 云化/Web化HMI：采用HTML5等Web技术，使得界面可通过任何标准浏览器随时随地安全访问，数据与逻辑可部署在云端，实现真正的跨平台与集中管理。
- 智能化HMI：内置边缘计算能力，在本地集成简单的AI推理功能（如通过摄像头进行产品质检告警），或融合多模态交互（工业级语音、手势），使其从“被动响应”走向“主动辅助”。
结语
理解工业HMI的分类，是掌握其应用逻辑的基石。从坚固朴素的按键屏到强大开放的工控机，每一种形态都是工业自动化发展过程中应对特定需求的智慧结晶。对于从业者而言，重要的不仅是识别这些类型，更是洞察其背后的设计哲学，从而在面对一个具体的工业场景时，能够精准地选取或设计出那座最有效、最可靠的“人机交互之桥”。未来，随着技术的持续融合，HMI的形态将继续演化，但其核心使命不变：让机器更透明，让操作更高效，让生产更智能。
