【BookKeeper】pulsar的存储实现原理

背景

Pulsar 核心架构特点之一就是计算和存储分离（Broker 负责消息处理，BookKeeper 负责消息存储）。想搞明白 Pulsar 的存储机制，就不得不先了解一下 BookKeeper。

为什么需要BookKeeper

我相信很多人是因为学习到了pulsar才知道BookKeeper的，但其实 BookKeeper 最早并不是为 Pulsar 设计的，而是源于 HDFS 在 高可用（High Availability）场景下对 EditLog 的需求。

在 HDFS 中，NameNode 负责管理文件系统元数据，而 DataNode 负责存储实际数据。为了避免 NameNode 单点故障，HDFS 引入了 Active / Standby NameNode 架构（可以看一下hadoop关于这一部分的介绍：hadoop.apache.org/docs/stable…

在这种架构下，只有 Active NameNode 可以写入元数据变更日志（EditLog） ，而 Standby NameNode 通过持续读取并重放同一份 EditLog 来保持状态同步。因此，EditLog 的存储必须具备 强一致性、高可靠性和低延迟写入 的特性。

早期 EditLog 依赖本地磁盘或简单的共享存储，无法满足大规模集群在可靠性、吞吐和 HA 方面的要求。

Yahoo 是 Hadoop 是最早的生产用户之一，而且曾经拥有非常大规模的 Hadoop/HDFS 集群，Yahoo 团队为此设计并实现了一个通用的分布式日志系统 —— BookKeeper。

2011 年，BookKeeper 作为 Apache ZooKeeper 的子项目 被孵化（进入 Apache Incubator）

2015 年 1 月 27 日，Apache Software Foundation 正式宣布 BookKeeper 毕业成为顶级项目（Top-Level Project）。

BookKeeper介绍

Apache的最新版官网：bookkeeper.apache.org/docs/overvi…

官网介绍：

Apache BookKeeper™ 是一个可扩展、容错、低延迟的存储服务，专为实时工作负载优化。它提供持久性、复制和强一致性，作为构建可靠实时应用的基础要素。

BookKeeper 在英文的语义中是簿记员 / 记账员 / 会计助理 也就是：

• 负责 记录账目
• 记录 每一笔交易
• 按顺序、不可随意篡改
• 账本（book）是权威事实来源

下面会讲几个核心概念：

Entry

entry可以叫做条目，或者账目，也就是一条一条的数据，每个账目包含以下字段

字段	Java 类型	描述
Ledger number  账本编号	long	已写入账本的账本 ID
Entry number  条目编号	long	条目的唯一 ID
Last confirmed (LC)  最后确认（LC）	long	最后记录的条目的 ID
Data  数据	byte[]	条目的数据（由客户端应用程序写入）
Authentication code  认证码	byte[]	消息认证码，包含条目中的所有其他字段

Ledgers

Ledger（账本） 是BookKeeper中的基本存储单元。

Ledger是一系列entry的集合（对应上图中红色虚线画中的内容），每个entry是一系列的字节的集合，也就是说BookKeeper并不关心entry中承载什么业务，而是一个字节数组。Ledger不是文件，不是表，不是topic，而是一条独立的、顺序追加的记录流。

entry 在 ledger 中只能顺序追加，且 EntryId 对应的数据不可覆盖、不可修改。

Entry ID 在 ledger 内单调递增。ledger只是逻辑上的有序，实际上一个ledger会存放到多个bookie上。

为什么说Ledger（账本） 是BookKeeper中的基本存储单元？ 因为如果我们要写入数据，必须要指定ledger，流程永远是：

1. createLedger(...)
2. addEntry(...)
3. closeLedger()

bookies

bookie是一个独立的BookKeeper的服务器，类似于broker是一个独立的pulsar运行实例

entry在写入数据时，并不是只会写入一个bookie，而是写入ledger所在的所有bookie。

为什么将entry写入多个bookie呢，而不是一个？

因为如果只写入一个，当此bookie挂了，会导致整个ledger不可读，topic的读取将直接卡死。而将entry写入多个bookie也不会导致顺序问题，因为entryId是严格递增的，id即是顺序。而entry写入了哪些bookie，这个映射是由ledger维护的。ledger的metaData维护了一个类似于Map<String, List> 的结构，key是entryId，value是bookie列表。

三个概念：

1. ensemble: 某个 ledger 在某个时间段内使用的 bookies 列表.ledger的会维护此ledger对应多少个bookies，比如一个ledger会维护ensemble = [b1,b2,b3,b4,b5]。

2. 参数 Write quorum：这个参数含义是写入时，至少多少个bookie成功，才算成功。例如Write quorum为3时，只要3个ack，则认为写入成功。

3. 参数Ack quorum：这个参数的含义是，读取时，至少从多少个bookie读取并对比。

   这个三个个参数需要满足 Write quorum + Ack quorum > ensemble.size()。总的来说quorum目的不是写入了多少个节点，而是要求说“一件事被认为成立所需要的最小确认集合”。

总结就是：一个 ledger 会被拆分成多个 fragment(对应图中的黑色虚线部分)，分布在多个 bookie 上。所以ledger只是逻辑上的顺序追加日志，并不是实际上的顺序日志。BookKeeper并没有主从同步的关系，而是并发写入多个bookie。

pulsar的存储机制

那么entry + ledgers是怎么存储pulsar的message的呢？

我们先说结论： MessageId = (ledgerId, entryId, batchIndex)

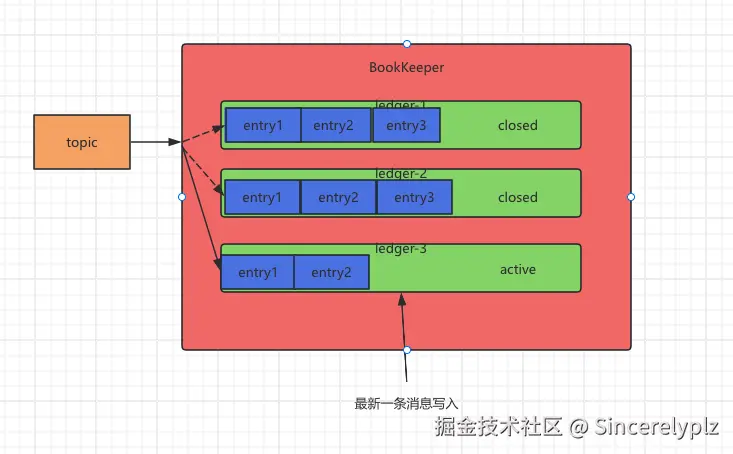

首先，一个topic是对应多个ledger的，而多个ledger是有序的，而且只能有一个ledger是active，新消息只会写入当前的active的ledger，一个ledger关闭就不会再写入，ledger的顺序是按照时间顺序的。而ledger内部的entry也是追加的，也是有序的。

为什么还要bathcIndex？

因为pulsar在存储的过程中并不是按照一个message一个entry，如果是批量处理（batch）也会把批量的message存到一个entry，所以当我们需要定位一条消息时，就需要确定这个消息在entry中的具体位置。

ZooKeeper

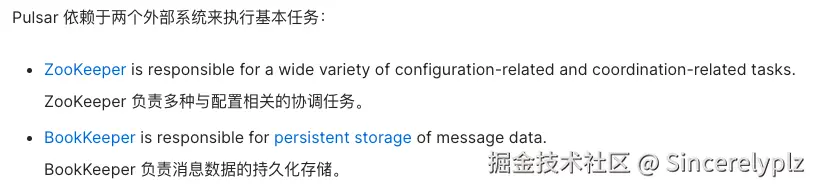

在pulsar的最新文档上，写了这样一段话。

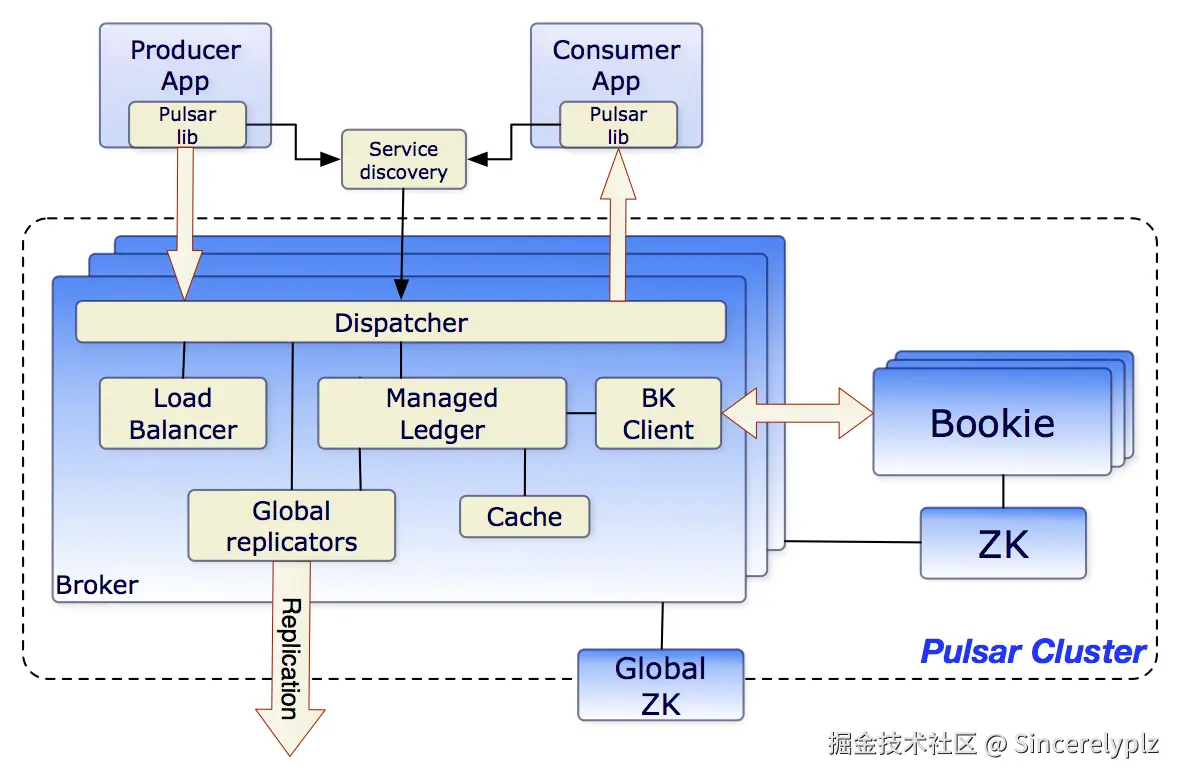

并且原文附了一个架构图：

可以看出，在pulsar中，broker和bookie都依赖ZooKeeper提供服务。

而对于bookie而言，ZooKeeper主要是做了这几件事：

1. bookie的存活注册中心：维护bookie的上下线。
2. 维护ledger的元数据信息。
   • 维护ensemble信息记录，即存储该ledger的bookie列表
   • 创建ledger时需要生成的唯一Id
   • ledger状态（是否关闭，lastConfirmed）
3. 通过ZooKeeper的cas能力维护bookie集群的健康管理，ledger的创建、关闭，保证并发的一致性。

对于pulsar的broker而言，ZooKeeper主要做了这几件事儿：

1. Broker的存活注册与集群成员管理（类似于bookie）。broker启动时，在ZooKeeper创建临时节点，挂掉时，ZooKeeper节点消失，集群立即感知。
2. ZooKeeper保证同一个topic不会被两个broker同时拥有：ZooKeeper的作用是当一个broker挂了时，另一个broker宣布自己是topic的心得owner，触发BookKeeper的fence,剥夺原有broker的写入权。
3. 存储元数据：存储broker集群的全局信息，比如tenant / namespace / topic 的定义信息。partitioned topic 的分区元数据、namespace / topic 级策略（如 retention、backlog、compaction、权限等），topic和broker的映射关系。

pulsar不仅仅是ZooKeeper

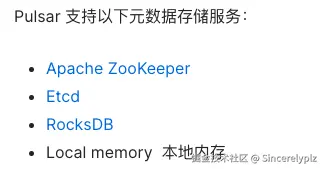

官方文档中表明，pulsar实现了可插拔的元数据存储（Metadata Store）接口，ZooKeeper 不是唯一可用的元数据存储系统。Pulsar 支持其他替代方案。

但是当pulsar替换为其他元数据存储中间件时，只是替换了broker对应的元数据存储，bookie并不会跟着改变，依然默认使用ZooKeeper，这是因为BookKeeper依然是独立的进程，独立的配置文件，独立的元数据依赖。

数据管理

参考自官方文档：bookkeeper.apache.org/docs/4.8.2/…

Bookies 以日志结构的方式管理数据，这通过三种类型的文件实现：

• journals  journeys
• entry logs  条目日志
• index files  索引文件

1. Journals（事务日志）

在写入entry之前，先把这次写入操作写进日志文件，即使bookie崩了，也能重放这次操作。

2. Entry logs（真实数据）

真正的的存储entry的文件，一个entry log可以存放不同ledger的entry。如果文件满了或者bookie启动就建立新的文件，旧文件如果没有 ledger 还在引用，就被垃圾回收删掉，每个条目在日志里的偏移量会记在 ledger cache 中，方便快速查找

3. index files（索引文件）

每个ledger都有一个索引文件，用来快速定位entry在entry log中的位置。在落盘之前，会先将索引信息放到ledger Cache（ledger的索引页会被存在内存池中，这样可以更高效）中。为了性能，不是每写一次 entry 就更新索引文件，而是 后台线程慢慢同步（惰性更新）

完整存储流程

对于以上的日志完整写入顺序是，当一个entry写入数据时，按照下面流程：

1. Entry log 写入内存缓冲（先在内存排队）

2. Ledger cache 更新索引页（内存里更新）

3. Journal 写入磁盘（顺序追加，保证可重放）

4. Entry log 批量刷盘

5. 后台线程惰性刷新索引到磁盘

6. 响应客户端

ledger Cache（缓存索引页）被写入index files （索引文件）的时机：

1. 定期同步：一个后台线程同步线程负责定期将ledger Cache中的索引页刷新到index files中。
2. 缓存回收：当ledger Cache内存达到限制，将脏页从缓存中同步到index files中，并删除cache。

数据压缩和垃圾回收

在BookKeeper中，不同的ledger的entry交错放到entry log中，每个BookKeeper会维护一个垃圾回收线程来删除未关联的entry logs。如果一个entry的ledger没有被删除，则此entry页永远不会删除，磁盘页永远不会回收，所以BookKeeper服务器会在垃圾回收线程中压缩或回收磁盘空间

压缩

压缩分为两种类型，运行频率不同：轻微压缩和重大压缩。轻微压缩和重大压缩之间的区别在于它们的阈值和压缩间隔。

• 阈值：垃圾回收阈值是指entry log 中未删除ledger 所占的大小百分比。默认的轻微压缩阈值是 0.2，而重大压缩阈值是 0.8。
• 频率：垃圾回收间隔是指运行压缩的频率。默认的次级压缩间隔是 1 小时，而主要压缩阈值是 1 天。

垃圾回收

垃圾回收线程执行流程：

1. 后台线程首先扫描日志文件中的entry log，来获取entry的元数据，这些元数据包含了ledger列表和ledger占用空间的百分比。
2. 如果一个ledger被删除，则从entry log中删除ledger，并且删除entry log中对应的entry数据。
3. 如果entry log剩余大小达到指定阈值，则将活跃的ledger中的内容复制到新的entry log中。
4. 一旦所有的有效的entry被复制，则将旧的entry log删除

BookKeeper的高可用

下面直接参考StreamNative的原文了，我觉得已经很清晰了，没必要换个方式再说一遍。

原文路径：cloud.tencent.com/developer/a…

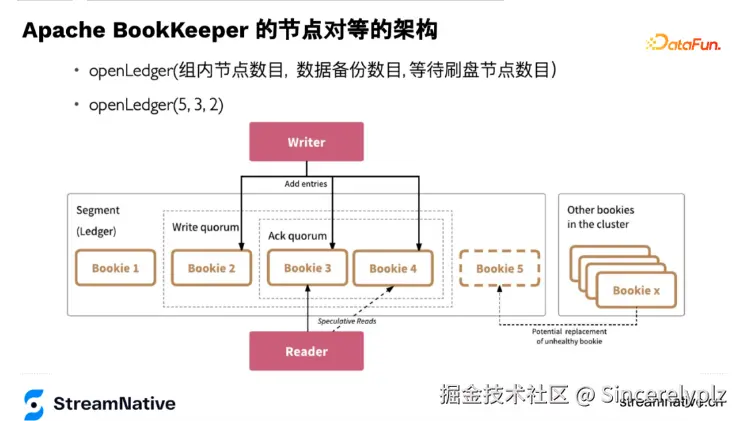

读的高可用：读的访问是对等的，任意一个节点返回就算读成功。这个特性可以把延迟固定在一个阈值内，当遇到网络抖动或坏节点，通过延迟的参数避障。例如读的延迟时间2ms，读节点3超过2ms，就会并发地读节点4，任意一个节点返回就算读成功，如下图Reader部分。

写的高可用： 在openLedger时会记录每个节点的顺序，假如写到5节点宕机，会做一次元数据的变更，从这个时间开始，先进行数据恢复，同时新的index中会把5节点变为6节点，如下图x节点替换5节点：
