硬核干货！解析大疆无人机照片：从Exif挖掘到Cesium 3D实景投射

无人机巡检、遥感测绘……在这些高大上的应用背后，其实藏着一个最基础却最关键的问题：这张照片到底是哪里拍的？它拍的又是什么位置？

今天，我们就来扒一扒大疆（DJI）无人机照片里的“秘密数据”，并手把手教你如何在 Java 后端解析这些数据，最终在 Cesium 三维地球上实现酷炫的实景投射！🚁🌍

---

01 大疆照片里的“隐形宝藏”

你以为照片里只有像素？不，大疆 M4TD 等行业级无人机的照片里，藏着一套完整的空间坐标系。

🔍 在线“体检”

我们可以通过在线工具先窥探一下照片的 Exif 信息。 🔗 在线解析地址： exif.tuchong.com

解析结果中，有两组数据至关重要：

1️⃣ 无人机自身姿态（我也在哪？）

这决定了相机的发射原点：

GPSLatitude: 34 deg 20' 5.48" N  // 纬度
GPSLongitude: 108 deg 59' 18.20" E // 经度
AbsoluteAltitude: +490.302      // 绝对海拔
RelativeAltitude: +118.929      // 相对起飞点高度
GimbalYawDegree: -87.40         // 云台偏航角
GimbalPitchDegree: -21.00       // 云台俯仰角

2️⃣ 激光测距目标信息（我在看哪？）

如果你的无人机带有激光测距（如 M30T/M3T），它会直接告诉你照片中心点的真实坐标，省去了复杂的三角函数计算！

LRFTargetDistance: 350.799      // 目标距离
LRFTargetLon: 108.9848328       // 目标经度
LRFTargetLat: 34.3349907        // 目标纬度
LRFTargetAbsAlt: 364.700        // 目标海拔

💡 技术Tip： 如果是非激光测距机型，则需要根据无人机坐标、云台角度（Yaw/Pitch）和地形数据，利用 射线算法（Ray Casting） 自行计算落点。

---

02 后端解析实战：SpringBoot + MinIO

在 Java 后端处理这些图片（通常存储在 MinIO 对象存储中）时，我们主要有两种技术流派。

🚀 方案一：Metadata-Extractor (推荐)

纯 Java 实现，性能王者。 它的核心优势是支持从 InputStream 流式读取，无需下载文件到本地，对 MinIO 极其友好。

依赖引入：

<dependency>
    <groupId>com.drewnoakes</groupId>
    <artifactId>metadata-extractor</artifactId>
    <version>2.19.0</version>
</dependency>
<dependency>
    <groupId>com.adobe.xmp</groupId>
    <artifactId>xmpcore</artifactId>
    <version>6.1.11</version>
</dependency>

核心代码演示：

// 从 MinIO 获取流，直接喂给解析器
try (InputStream stream = minioClient.getObject(...)) {
    Metadata metadata = ImageMetadataReader.readMetadata(stream);

    // 1. 获取 DJI 云台数据 (XMP格式)
    XmpDirectory xmpDir = metadata.getFirstDirectoryOfType(XmpDirectory.class);
    if (xmpDir != null) {
        XMPMeta xmpMeta = xmpDir.getXMPMeta();
        String djiNs = "http://www.dji.com/drone-dji/1.0/";

        // 精准读取云台姿态
        Double gimbalYaw = xmpMeta.getPropertyDouble(djiNs, "GimbalYawDegree");
        Double gimbalPitch = xmpMeta.getPropertyDouble(djiNs, "GimbalPitchDegree");

        System.out.println("云台Yaw: " + gimbalYaw);
    }
}

---

🛠️ 方案二：ExifTool (全能王)

如果你需要解析一些非常偏门的 Tag（比如详细的 RTK 状态），那么“业界祖师爷” ExifTool 是不二之选。 🔗 官网： exiftool.org/

使用方式： 需要在服务器安装 ExifTool，并在 Java 中通过命令行调用。

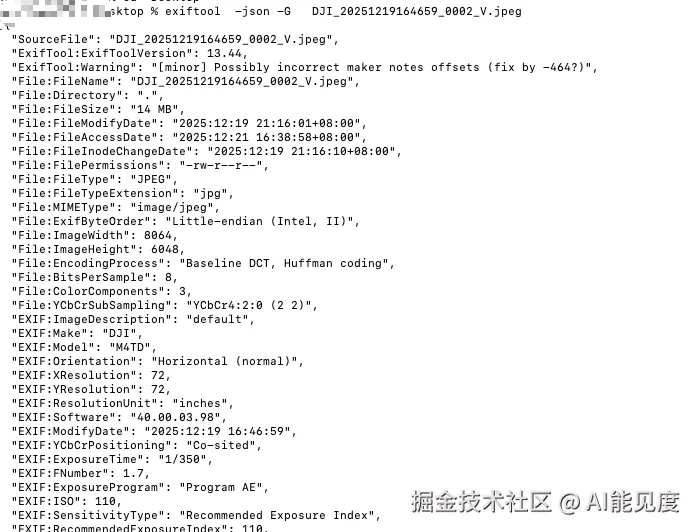

exiftool -json -G DJI_Image.jpg

虽然功能强大，但缺点是通常需要将文件下载到本地临时目录处理，IO 开销较大。

03 前端可视化：从 2D 到 3D

解析出数据只是第一步，如何展示才是灵魂！✨

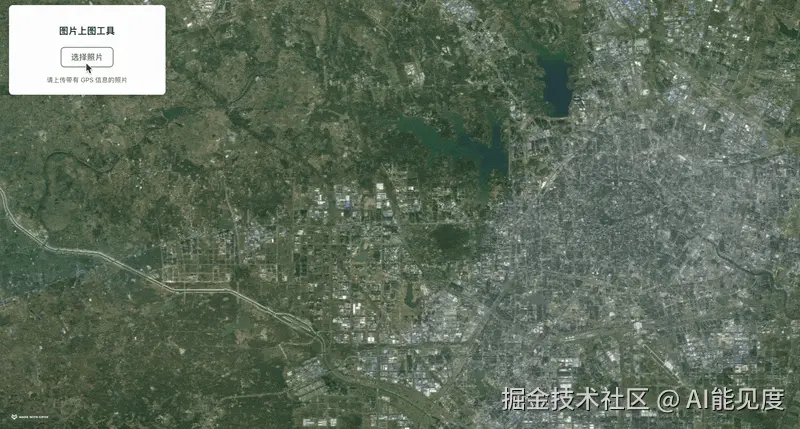

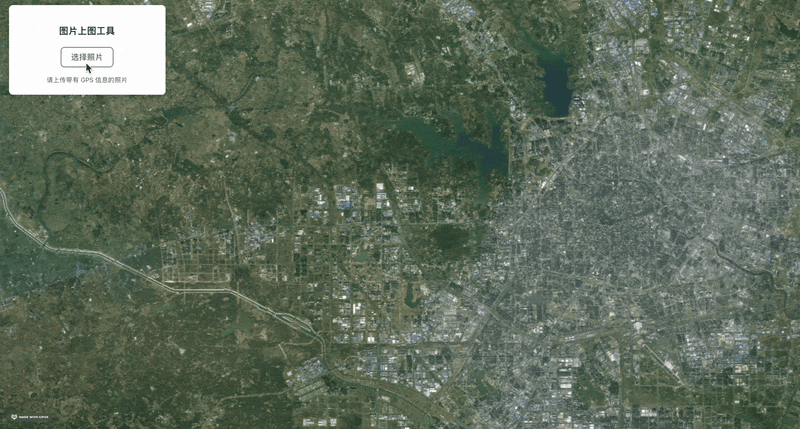

🗺️ 2D 地图映射 (Vue)

在简单的二维地图中，我们可以将无人机位置和拍摄目标位置连线，直观展示拍摄轨迹。

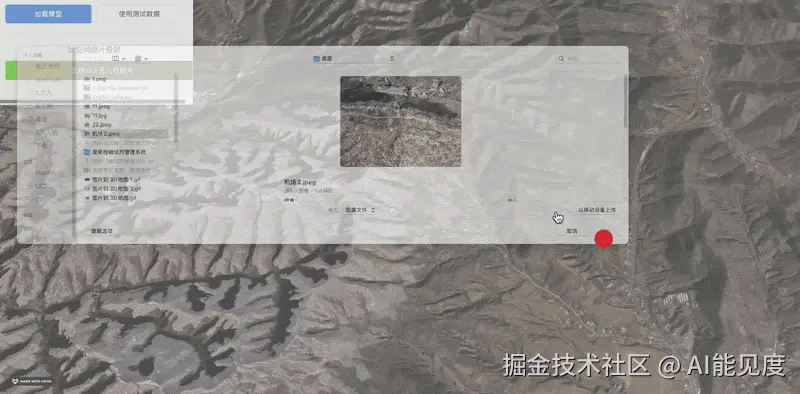

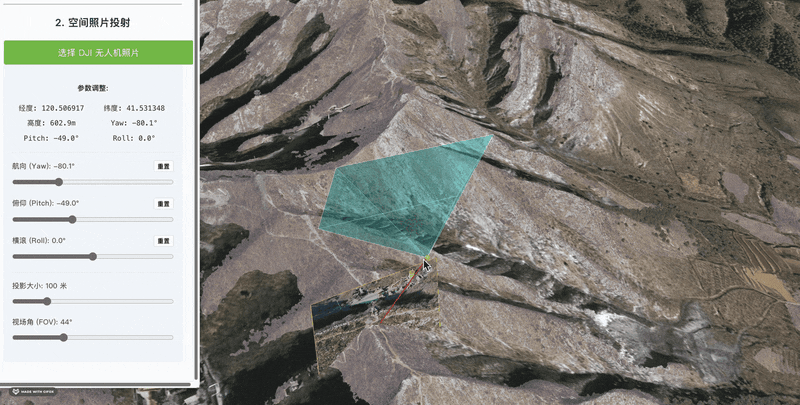

🌍 Cesium 3D 实景投射

这是最硬核的部分。利用 Cesium 的 3D 能力，我们可以根据解析出的参数（坐标、FOV、俯仰角），复原无人机拍摄时的视锥体（Frustum），甚至将照片贴图融合到三维模型上。

关键难点： Cesium 的坐标系与 DJI 的欧拉角体系存在差异，需要进行坐标转换（特别是 Pitch 和 Roll 的修正）。

---

📝 总结

通过对大疆照片 Exif/XMP 数据的深度挖掘，我们打通了从数据采集 -> 后端解析 -> 前端 3D 可视化的全链路。这在电力巡检、应急救援等场景中有着巨大的应用价值。

Node.js 玩家指路： 如果你使用的是 Node 环境，可以参考这个库： 🔗 github.com/6over3/exif…

---
