浅学文件系统1

煤球王子
43 阅读2分钟

硬盘简介：

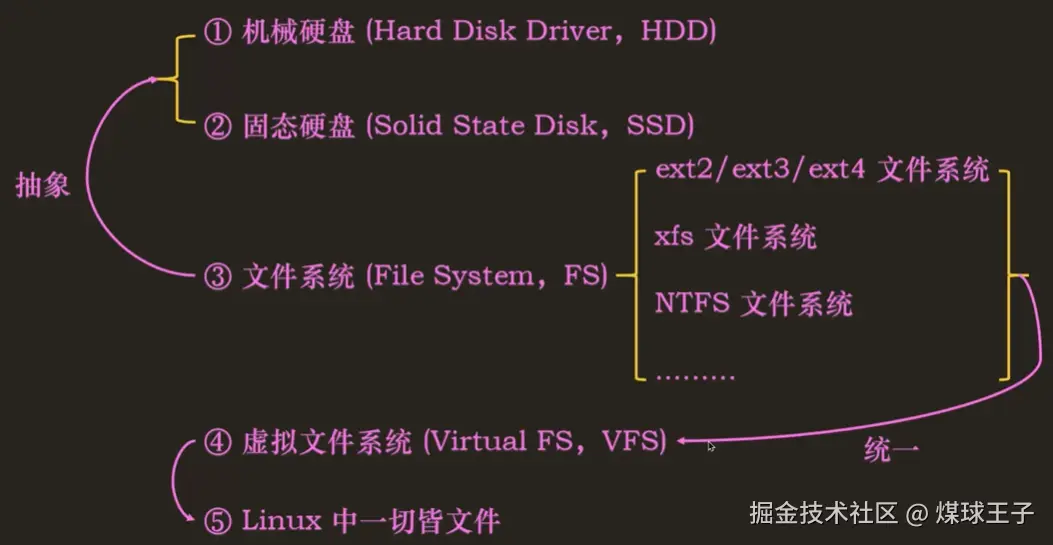

文件系统 ——对——》 硬盘的抽象


1.机械硬盘(Hard Disk Driver, HDD)

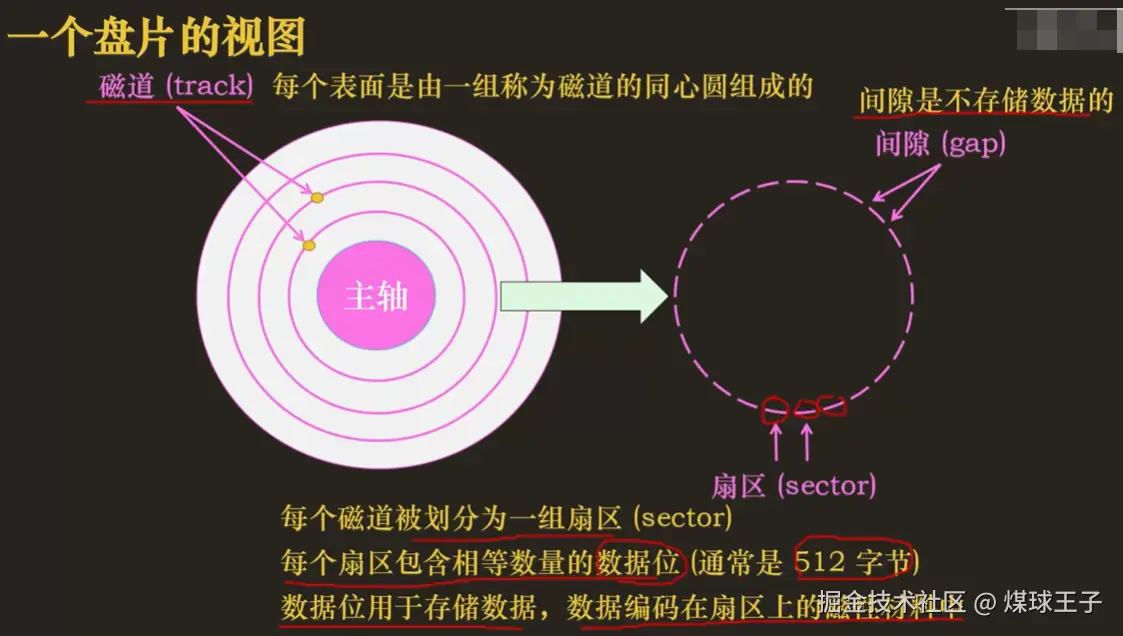

平时说的 “磁盘” 就是机械硬盘 image.png 俯视看一个盘片视图 image.png

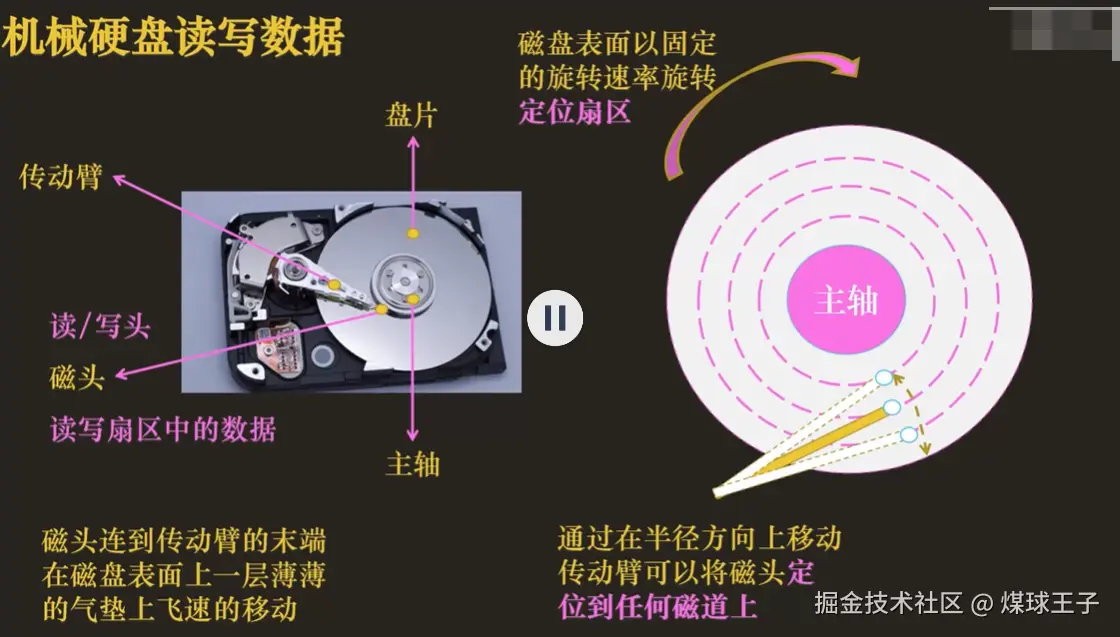

如何在盘面上读写数据呢？

image.png 视频看看了解机械硬盘里面：

haokan.baidu.com/v?pd=wisena…

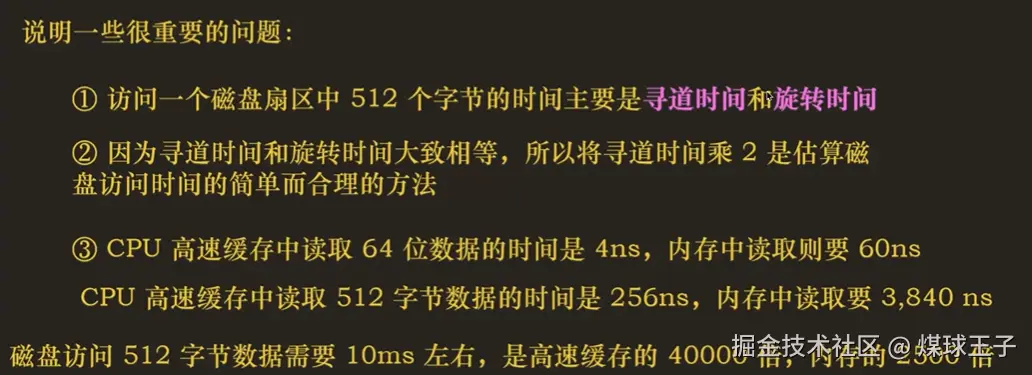

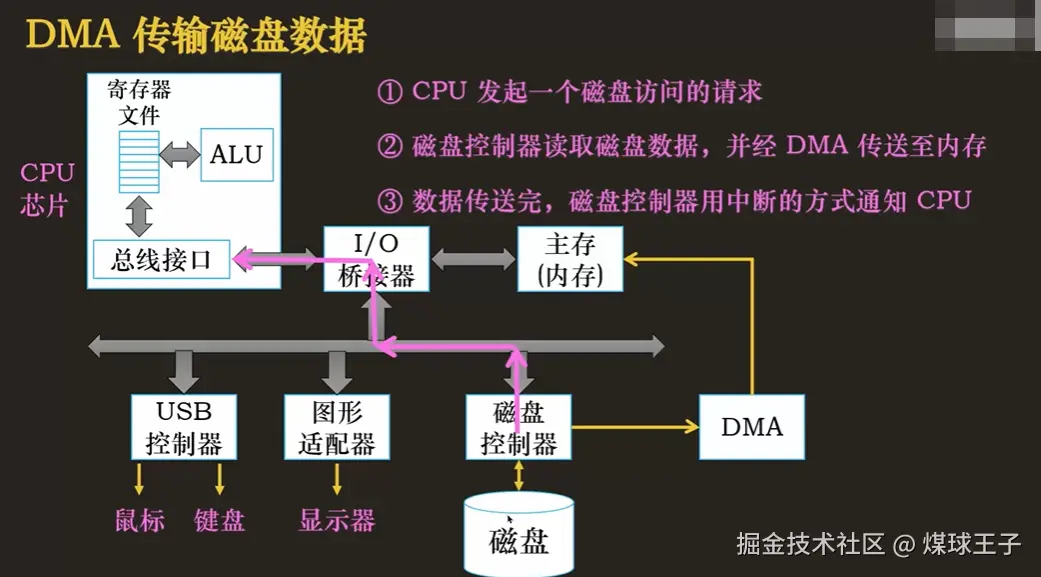

CPU访问磁盘数据非常耗费时间， 比如读取磁盘512字节数据，需要 10ms 左右。这对CPU来说是不可接受的，因此有了 DMA 传输磁盘数据 image.png image.png

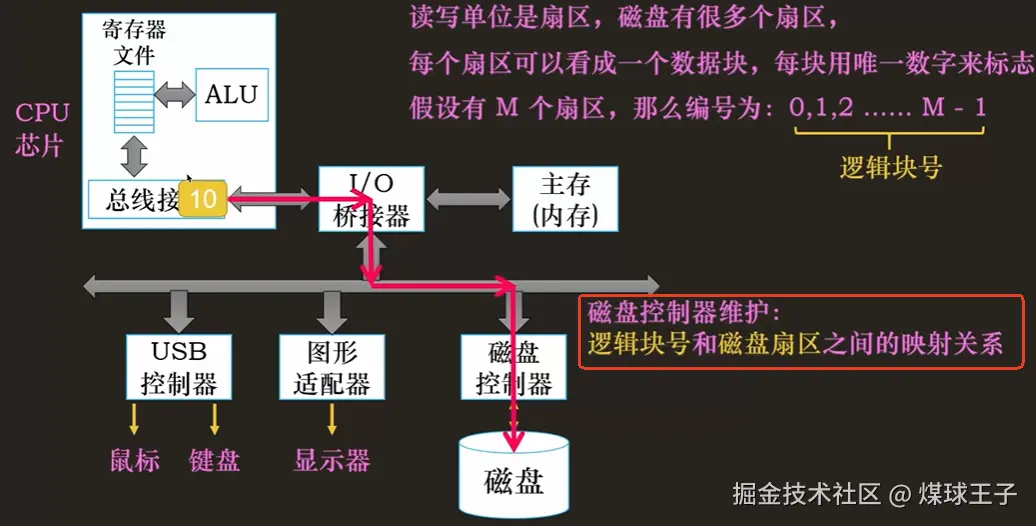

CPU如何请求读写磁盘扇区呢？

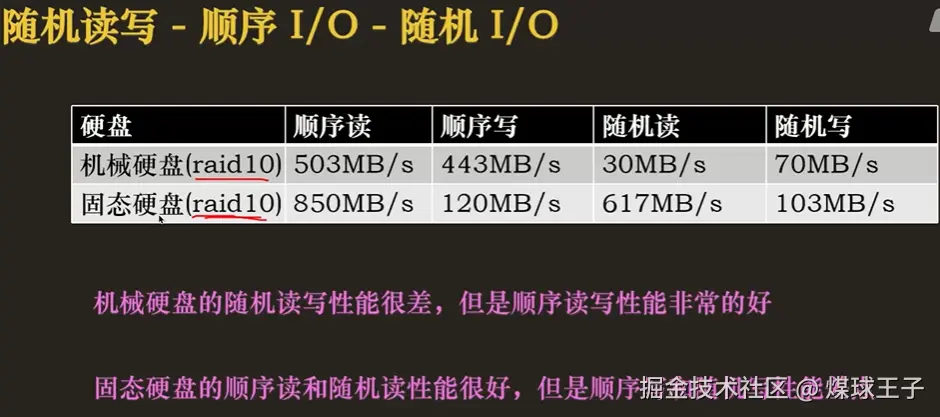

磁盘控制器里面维护一组， 逻辑块号——磁盘扇区 （抽象—真实，虚拟—物理） ， 之间的映射关系 image.png CPU想访问 10_逻辑块号的数据，直接发给磁盘控制器，翻译过后，得出真实的磁盘位置—》“哪个盘面”，“盘面上的哪个磁道”， “磁道上的哪个扇区” image.png 顺序读写(顺序I/O), 随机读写(随机I/O) image.png

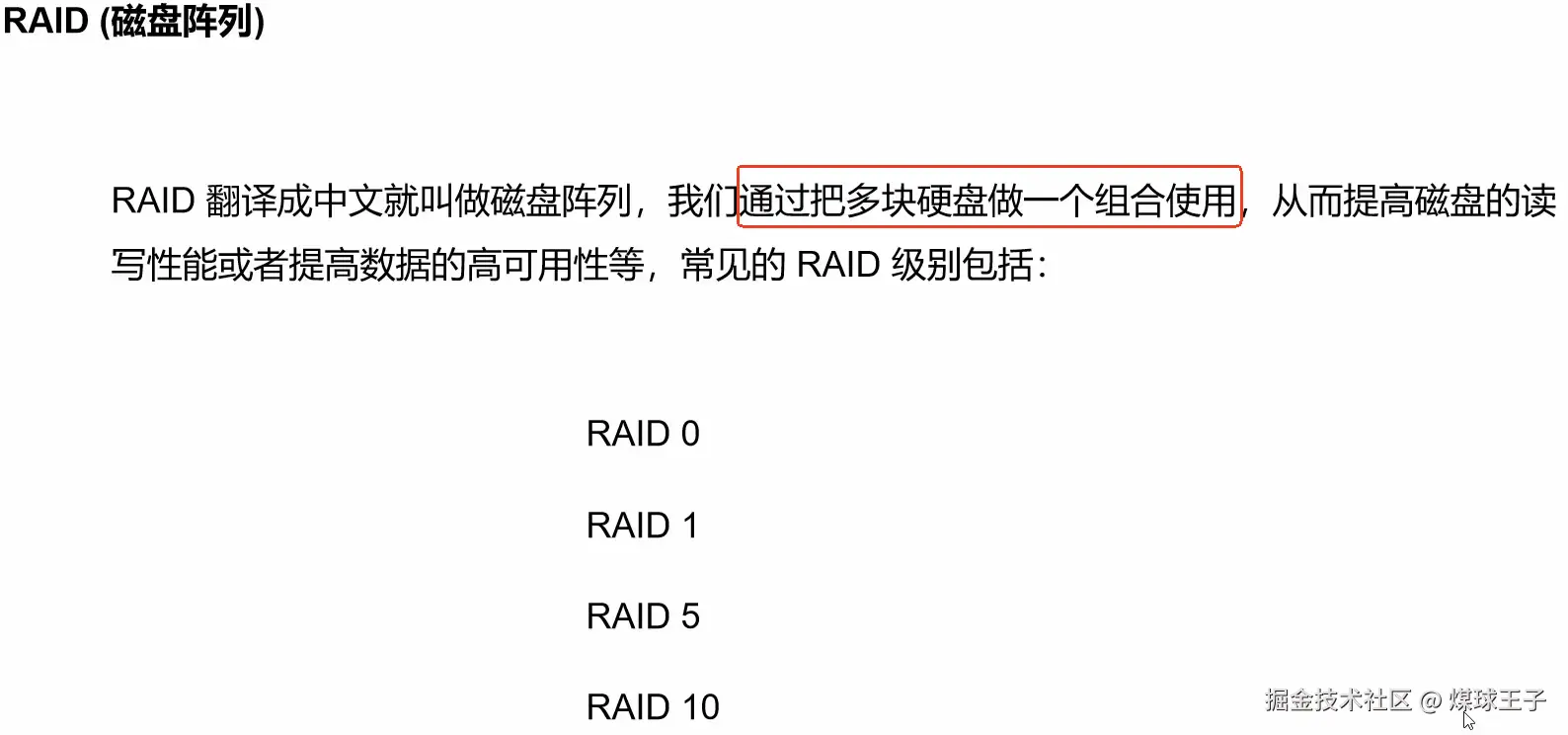

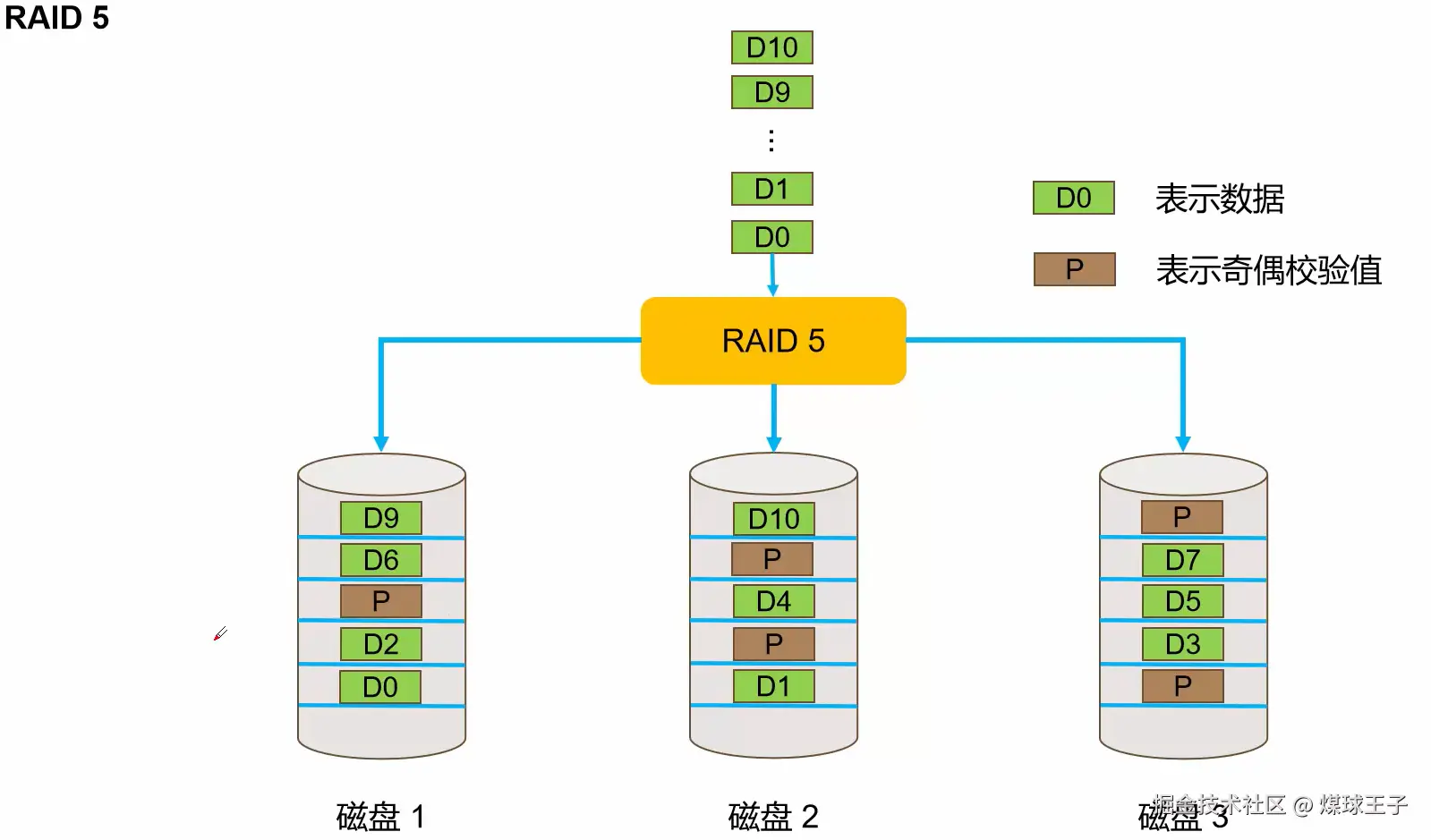

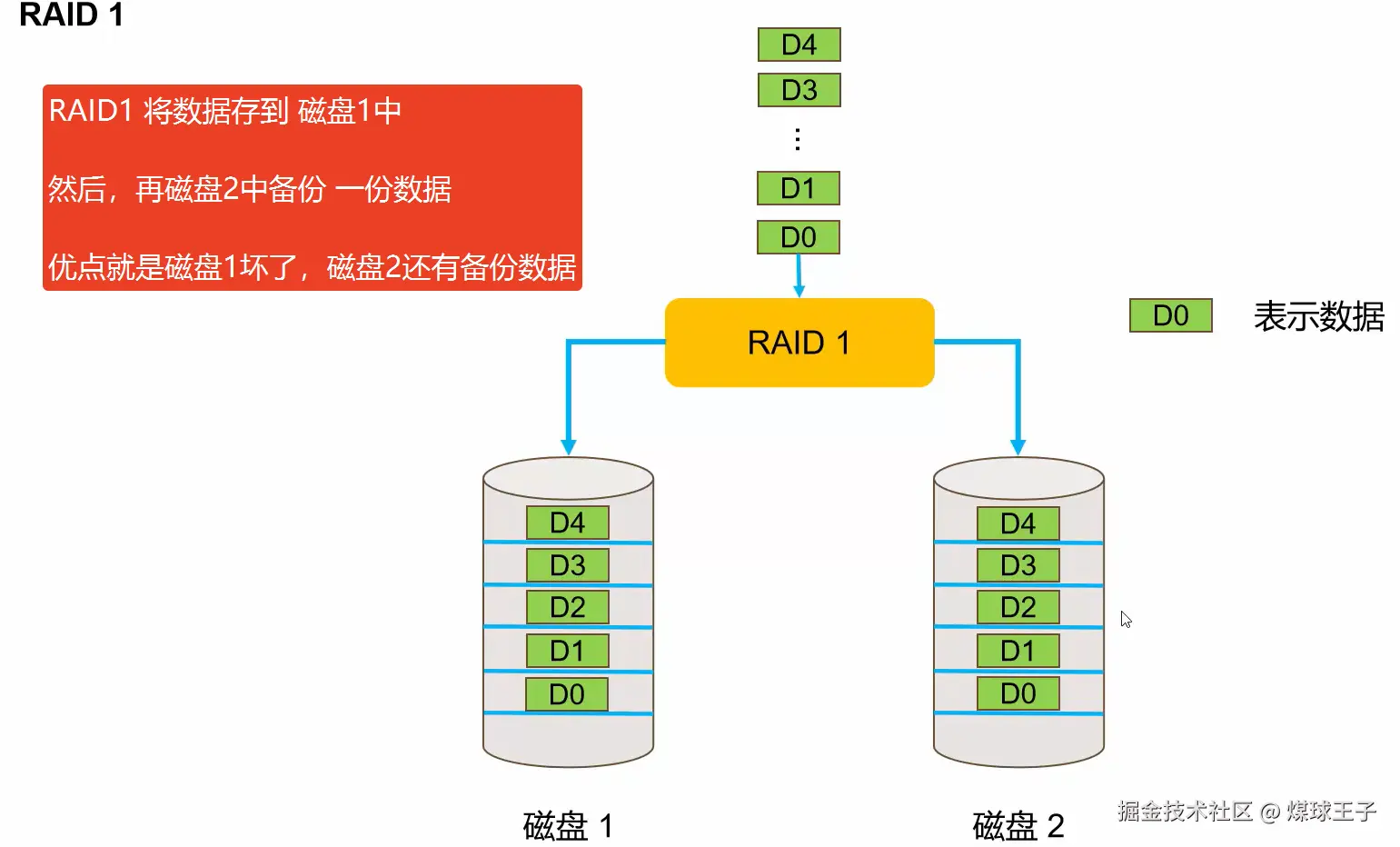

了解RAID(磁盘阵列)

image.png image.png

image.png image.png image.png

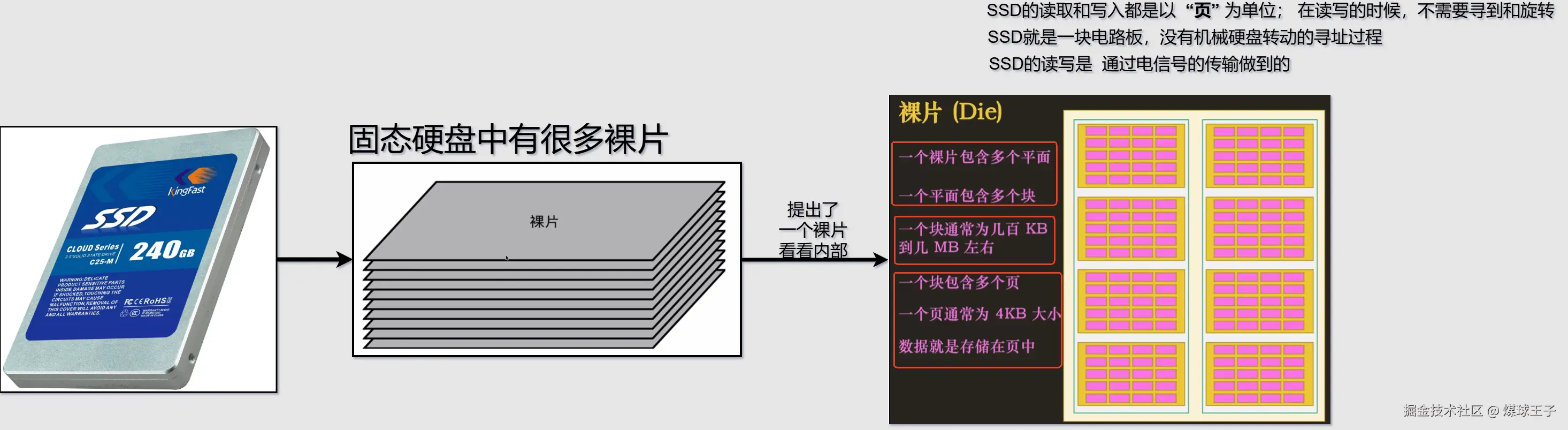

2.固态硬盘(Solid State DIsk, SDD)

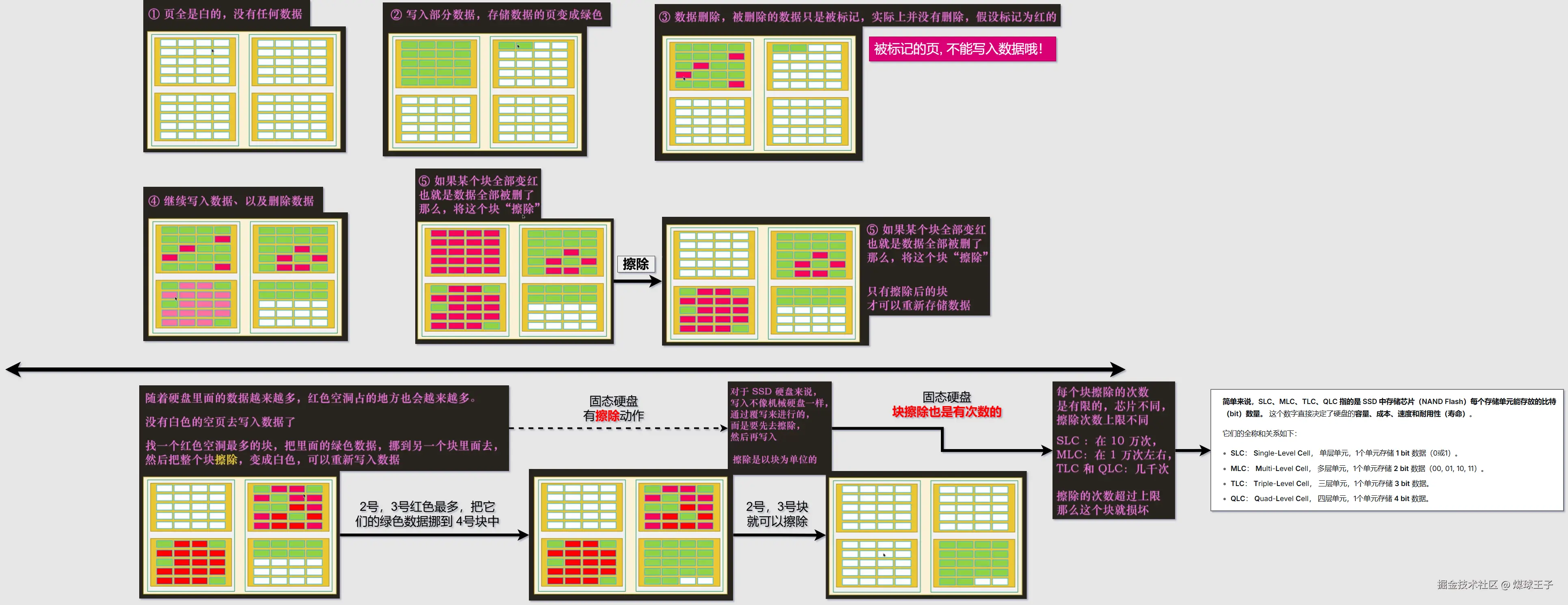

固态磁盘读写


文件

文件信息： 元数据(metadata) & 数据(data)


1.硬盘与文件关系

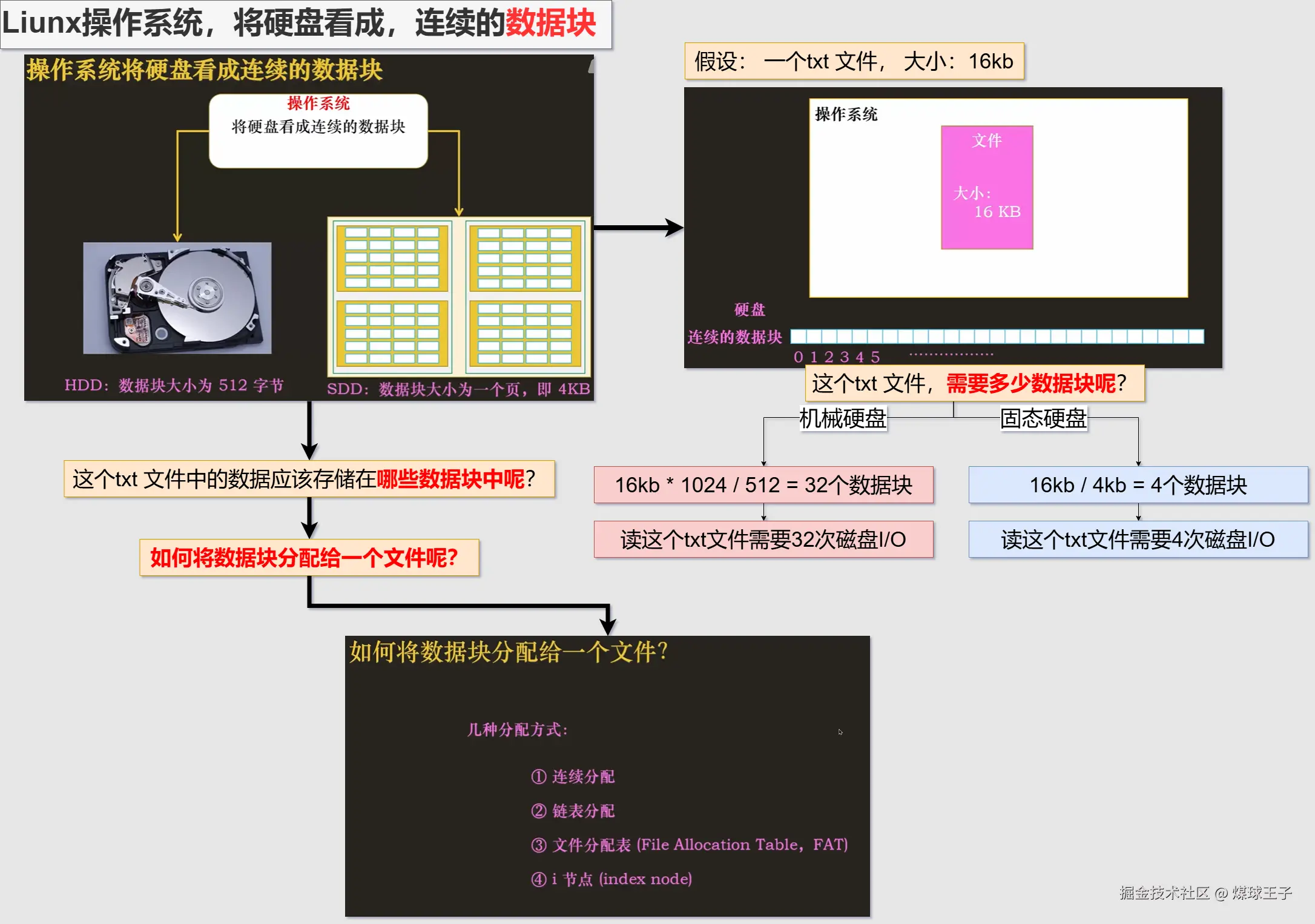

Linux操作系统，将 “硬盘” 看成连续的 “数据块”， 文件存储到数据块中 image.png image.png

2.数据块分配给一个文件的几种方式

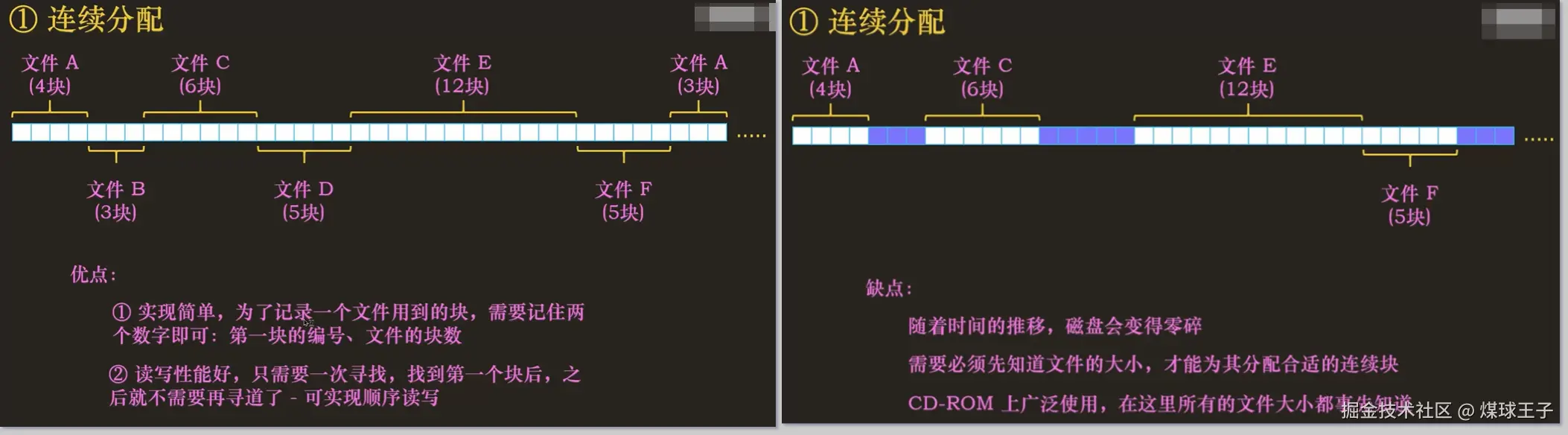

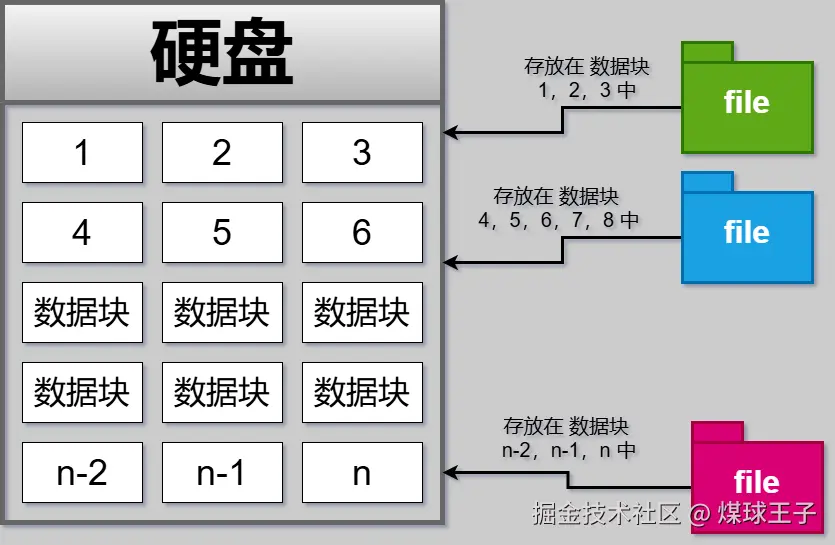

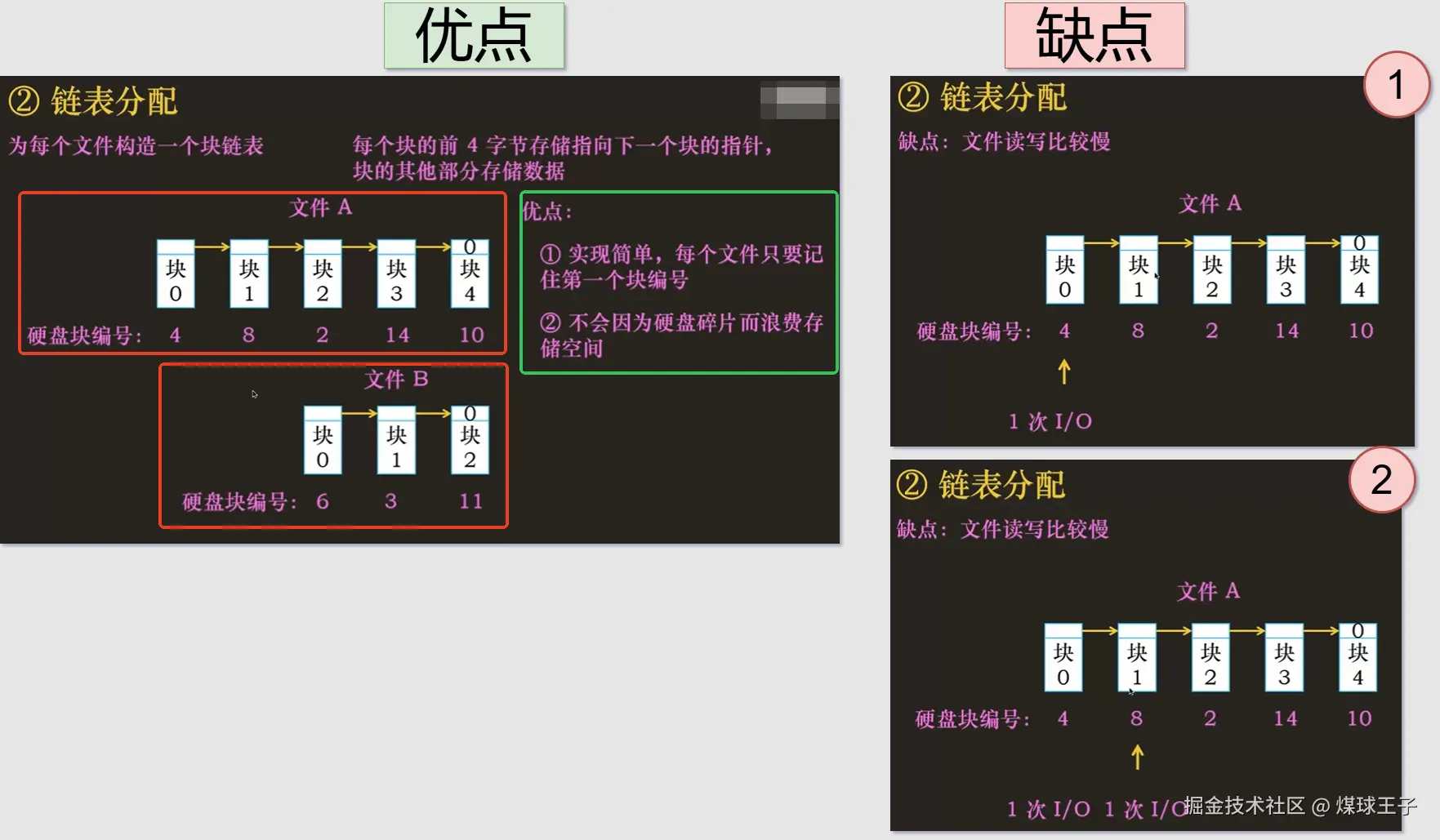

a. 连续分配 image.png b.链表分配

为每个文件构造一个块链表， 每个块的前4个字节存储指向下一个块的指针， 块的其他部分存储数据 image.png

c.文件分配表(File Allocation Table, FAT)

取出每个硬盘块(数据块)的指针，把它们放到内存的一个表中 image.png

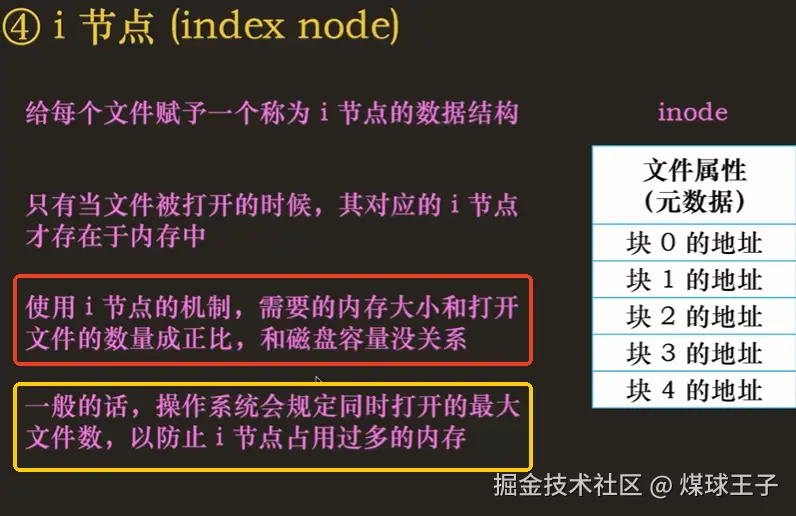

d. i 节点(index node 索引节点)

给每个文件赋予一个 称为 i 节点 的数据结构， 只有当文件被打开的时候，其对应的 i 节点 才会存在于内存中 image.png

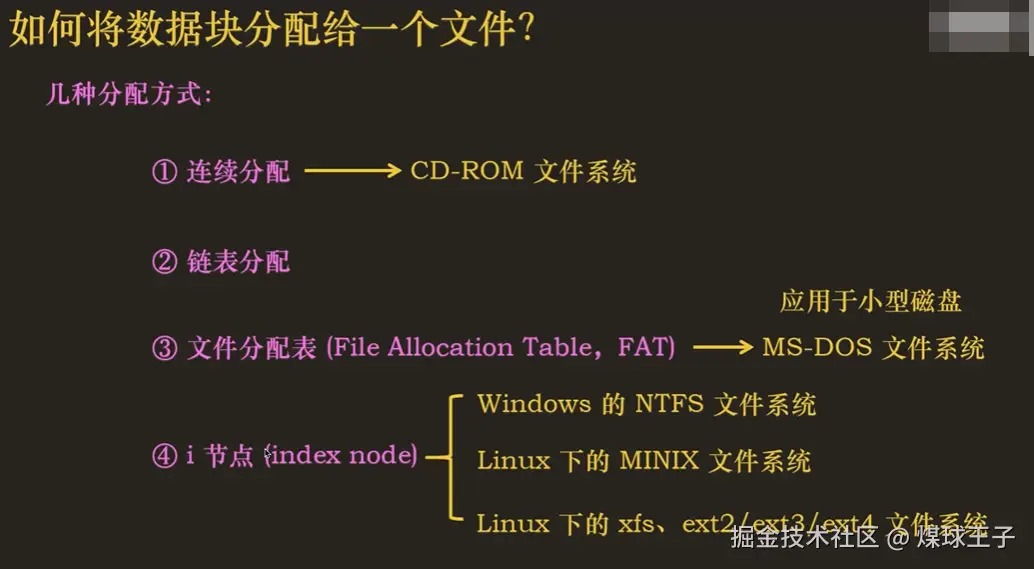

总结：如何将数据块分配给一个文件 image.png

3.文件管理

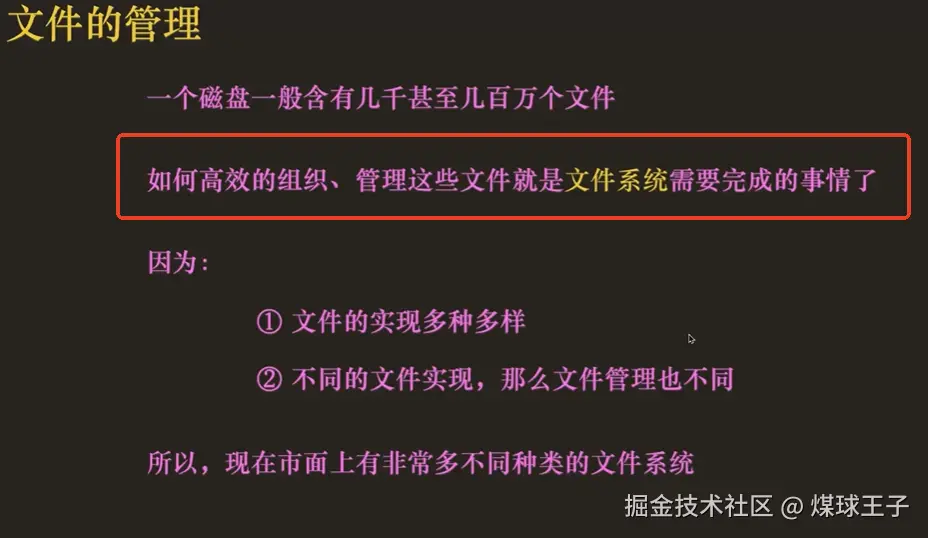

所有得操作系统(Linux，Windows, ios, android等)通常内部有 “文件系统” 程序，专门管理硬盘中大量的文件 image.png

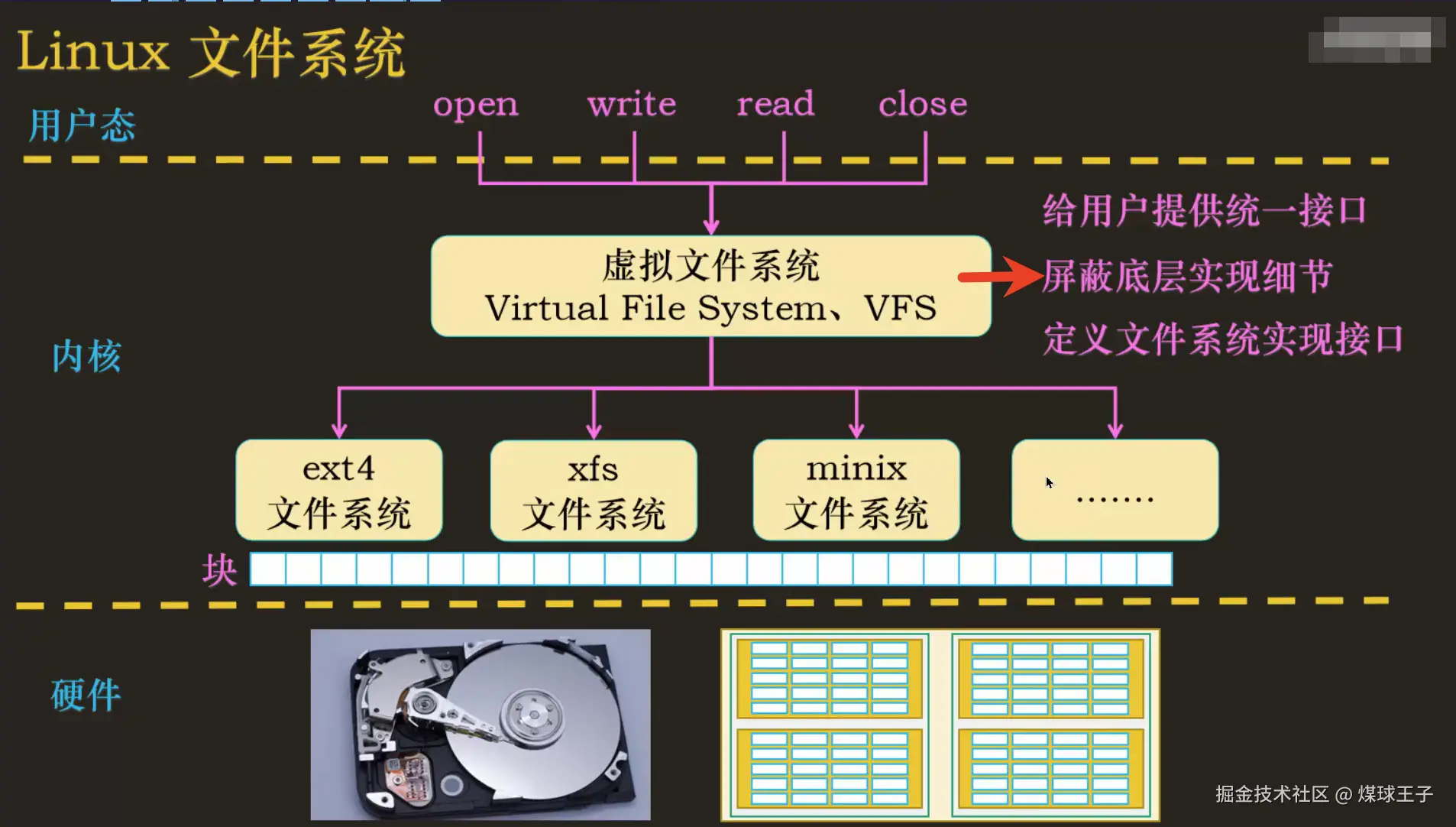

4.Linux操作系统的文件系统

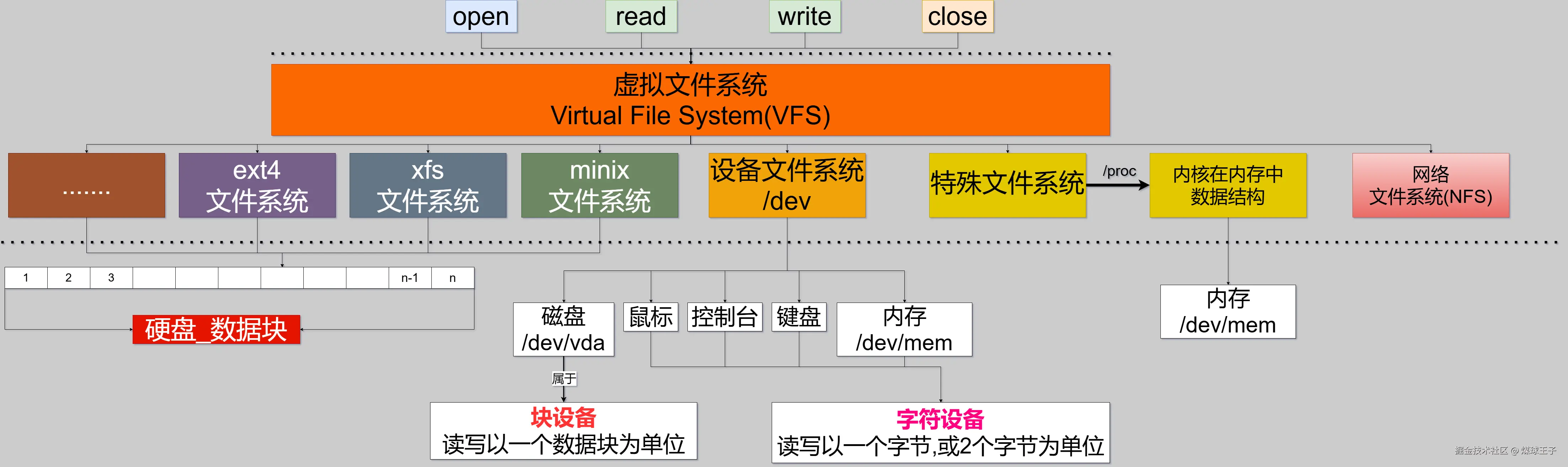

image.png 简略宏观图 image.png image.png

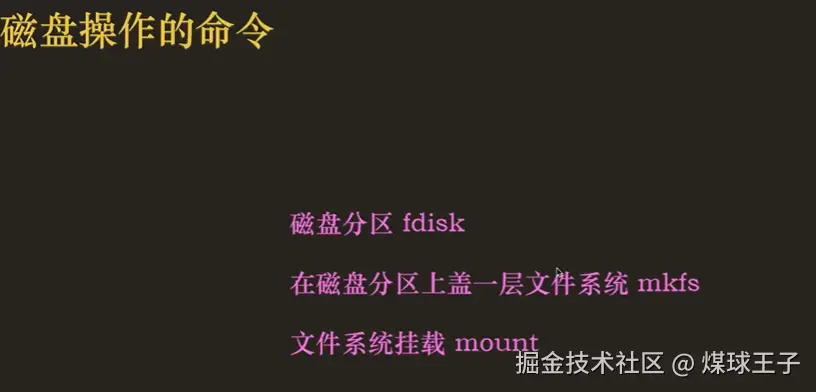

Linux 硬盘操作过程

这个类比我们装Windows操作系统时，搞得C,D,E,F盘 image.png

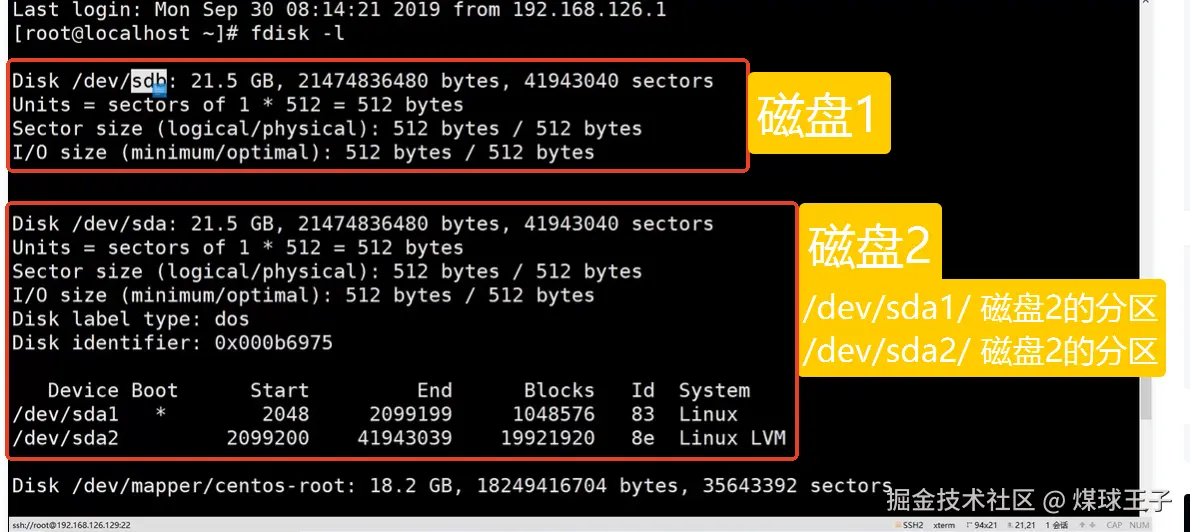

查看有多少块磁盘： fdisk -l


给磁盘分区：fdisk /dev/sdb1

主分区：primary

扩展分区：extended

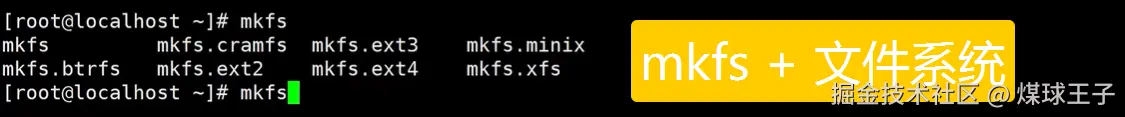

给在磁盘分区上，盖一层文件系统：mkfs.ext4 /dev/sdb1

创建一个目录：mkdir /mnt/sdb1

将磁盘分区挂载到指定目录： mount -t ext4 /dev/sdb1 /mnt/sdb1
