工业HMI的软件系统是其智能与灵魂所在，它将冰冷的硬件转化为直观、高效的操作界面。对于新手而言，理解其“组态软件设计”与“运行时系统执行”的双层架构，是掌握HMI开发与应用的核心钥匙。
一、 软件系统双层架构：设计环境与运行环境的协同

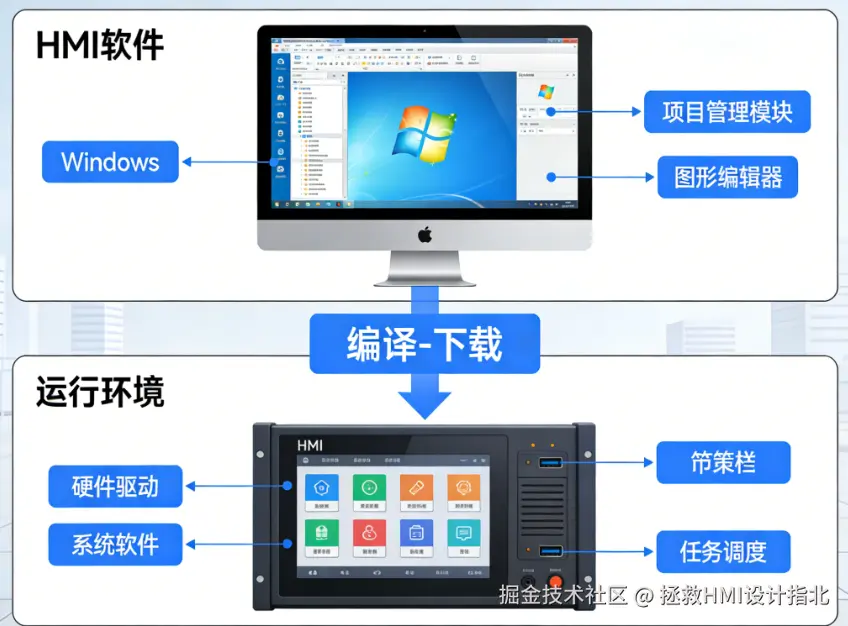

工业HMI的软件生态清晰分为两大层级，它们分别在工程师的电脑上和现场的HMI硬件中运行，各司其职。
- 系统软件（运行时软件）：HMI硬件的“操作系统与引擎”
-
定位与功能：这是预装在HMI硬件闪存中的固件，是HMI上电后自动运行的基础软件平台。用户通常不可见，但至关重要。它负责：
- 硬件驱动与管理：调度CPU、管理内存、驱动显示屏和触摸屏。
- 通信协议栈执行：作为客户端，主动与PLC等设备建立连接，按协议规范收发数据包。
- 工程文件解析与执行：加载并解释由组态软件生成的“工程文件”，让画面“活”起来。
- 实时任务调度：确保数据采集、画面刷新、逻辑运算、报警判断等任务有序、准时执行。
-
对用户的透明度：对于大多数应用工程师，系统软件如同汽车发动机的控制程序，无需直接编程或修改。只需在初次使用时，可能需将其升级到与组态软件匹配的版本。
- 组态软件（开发环境）：工程师的“可视化创作工具包”
- 定位与功能：这是在Windows电脑上安装的集成开发环境（IDE）。工程师在此完成所有可视化项目的设计、编程和调试。其核心工作流是 “所见即所得” 的图形化配置。
- 核心价值：它将工程师从底层通信和图形渲染的代码中解放出来，使其能专注于 “如何更直观、更安全、更高效地展示数据和接收指令” 这一核心业务逻辑。
二、 组态软件核心功能模块详解
组态软件远不止“画图工具”，它是一个包含以下关键模块的综合性平台：
- 项目管理与变量字典
- 变量定义：这是所有工作的起点。工程师在此创建内部变量和外部变量。外部变量是关键，它与PLC等外部设备的具体内存地址（如：%MW100） 一一绑定，并定义数据类型（整数、浮点数、布尔量等）。这个变量字典是整个工程的数据中枢。
- 图形画面编辑器
-
图库与基本图形：提供丰富的工业标准图库（电机、阀门、管道、仪表盘），以及直线、矩形、文本等基本绘图工具。
-
复杂图形对象：提供功能强大的预定义对象，如：
- 趋势曲线：用于显示历史或实时数据变化。
- 报警视图：以表格形式集中显示和确认报警信息。
- 配方管理：用于批量上传/下载生产参数组。
- 数据记录：配置将指定变量定期存入HMI存储卡或U盘。
- 动画连接与事件设置
-

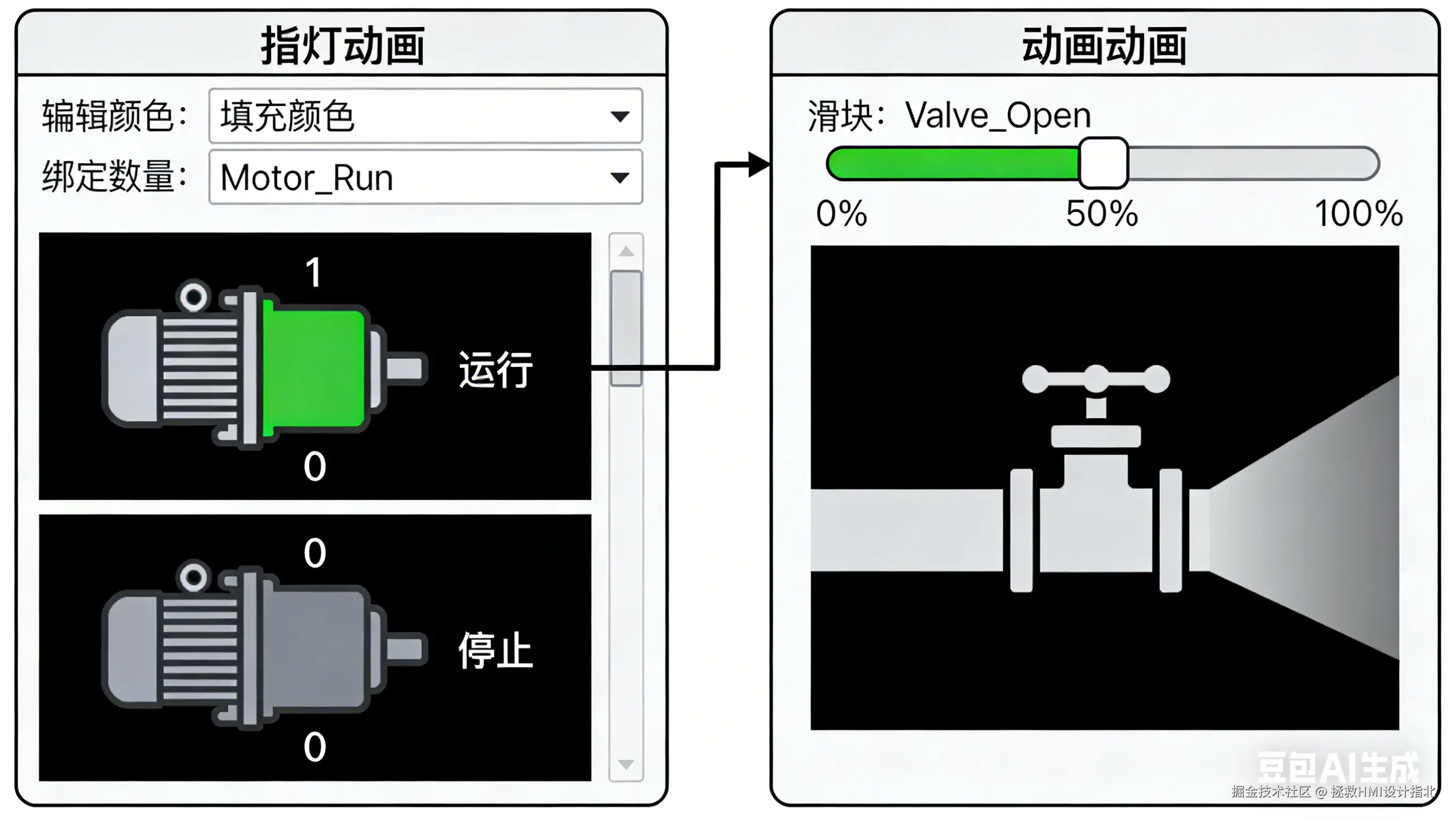

这是让画面“动”起来的灵魂。通过简单的对话框，将图形对象的属性与变量或事件关联：
- 外观动画：一个指示灯图标的“填充颜色”属性，可以关联到一个布尔变量（如“电机运行状态”）。当变量为1时显示绿色，为0时显示灰色。
- 移动动画：一个滑块图形的位置，可以关联到一个实数变量，直观显示阀门开度。
- 事件触发：可以定义“当按钮按下时”、“当画面打开时”、“当变量值改变时”等事件，触发一系列动作，如弹出窗口、执行脚本、打印报告。
- 脚本与逻辑编程
-
对于无法通过简单配置实现的复杂功能，组态软件提供脚本语言（如VBScript、C-like语言）。脚本可用于：
- 复杂数学运算与数据处理。
- 自定义通信协议解析。
- 实现灵活的流程控制。
- 通信驱动配置
- 在此选择需要连接的设备品牌与型号（如西门子S7-1200、三菱FX系列），软件会自动加载对应的通信驱动。工程师只需设置IP地址、站号、网络参数等即可完成连接配置。
- 模拟调试与离线测试
- 这是极其重要的功能。无需连接真实PLC，工程师可在电脑上完全模拟HMI项目的运行，测试画面切换、动画效果和脚本逻辑，大幅提高开发效率，避免现场反复下载调试。
- 编译与下载
- 设计完成后，软件将整个项目（画面、变量、逻辑）编译成一个紧凑的“运行时文件”，然后通过网线或U盘下载到目标HMI硬件中。

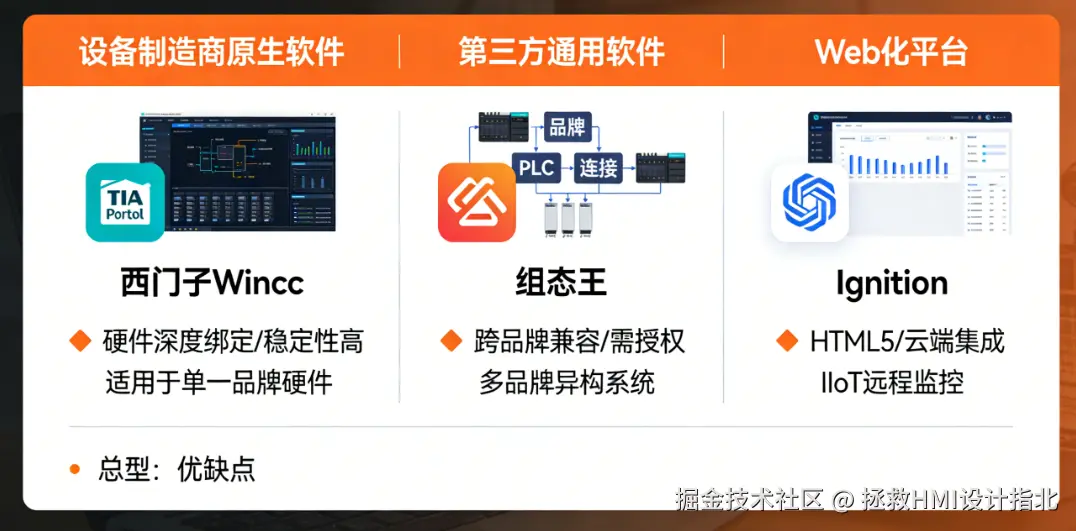

三、 主流组态软件生态与选型指南
- 设备制造商原生软件
- 特点：与自家HMI硬件深度绑定，优化最佳，稳定性最高，功能针对性强。学习曲线通常较平缓。
- 代表：西门子（WinCC Unified/TIA Portal集成）、罗克韦尔（FactoryTalk View）、三菱（GT Works3）、Proface（GP-Pro EX）。
- 适用：首选方案。当硬件品牌已确定时，使用其原生软件能获得最完整的支持。
- 第三方通用组态软件
- 特点：支持连接上百种不同品牌的PLC和设备，提供更强的灵活性和独立性。功能强大，但需额外购买运行授权。
- 代表：组态王（KingView）、力控（ForceControl）、杰控（FameView） 等国产优秀软件；国际品牌如InduSoft、Citect。
- 适用：系统集成项目，需要连接多品牌异构设备；或希望软件平台保持统一，不受未来硬件品牌变更影响。
- 新兴Web化与开源平台
- 特点：采用HTML5、JavaScript等Web技术开发，界面可通过任何浏览器访问，易于实现移动化和云端集成。
- 代表：Ignition（采用“一次购买，无限客户端”模式）、JMobil Studio、Node-RED（低代码流程编排）。
- 适用：面向工业物联网（IIoT）、需要与IT系统深度融合、强调远程访问和跨平台的中大型项目。
新手入门软件推荐：对于初学者，可从一款界面友好、教程丰富的设备制造商入门级软件（如西门子精彩系列面板的WinCC Basic）或国产组态王开始。它们能帮助新手快速建立“画面 - 变量 - 通讯 - 动画”的核心概念闭环。
四、 给新手的实践路径建议
- 从模仿开始：找到软件的示例项目，运行并理解其每一个动画和设置是如何实现的。
- 遵循“核心逻辑”：牢记 “先定义变量（特别是连接PLC的外部变量），再绘制画面，最后设置动画连接” 这一黄金流程。
- 善用模拟调试：在连接真实设备前，务必使用软件仿真功能进行充分测试。
- 理解通讯基础：学习最基本的Modbus TCP或一种主流PLC的地址映射规则，这是变量定义的根基。
总结而言，工业HMI的软件世界是一个连接视觉设计与工业控制的创意舞台。 组态软件将复杂的控制工程转化为直观的视觉配置，而系统软件则确保这份创意在现场稳定、可靠地执行。掌握它，意味着你不仅学会了一款工具，更获得了将抽象数据转化为现实生产力的关键能力。
