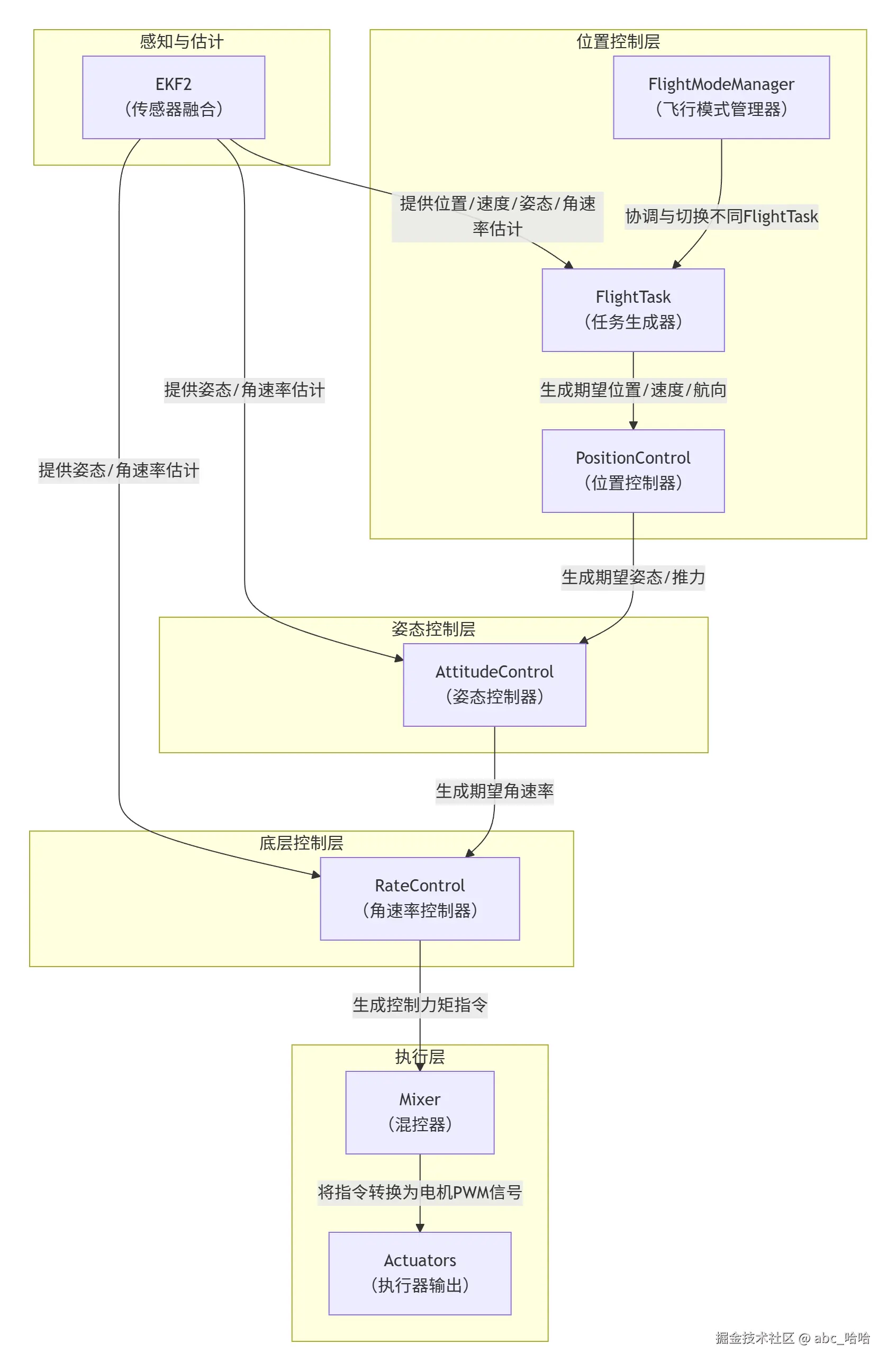

PX4的控制模块是其最核心的部分，采用了清晰的分层结构。下图展示了其核心数据流和模块间关系：

下面我们自顶向下详细解析这个控制流中的关键模块：

这是控制的最高层，负责将用户意图或自主任务转换为具体的位置、速度、航向设定值。

核心模块：FlightTask及其派生类 (位于 src/modules/flight_mode_manager/tasks/)
- 作用：一个优秀的抽象层。每个 FlightTask代表一种具体的飞行行为模式，负责生成平滑、可行、符合该模式要求的设定值。
- 示例：
  - FlightTaskOrbit: 环绕飞行。
  - FlightTaskManualPosition: 手动位置控制（遥控器）。
  - FlightTaskAutoLineSmooth: 自动平滑航线飞行。
- 数据流：接收来自遥控器、地面站指令或自主逻辑的“原始”期望，输出经过处理的期望位置、速度、加速度和偏航角。
核心模块：PositionControl类 (位于 src/lib/position_control/)
- 作用：接收 FlightTask输出的期望状态和 EKF2估计的当前状态，通过P-PID控制器（比例-比例积分微分）计算所需的3D推力向量和偏航设定值。
- 关键输出：一个三维推力矢量（在惯性系下）和期望偏航角。这个推力矢量会被传递给下一层（姿态控制），作为“你必须让飞机产生这个推力方向”的指令。
协调者：FlightModeManager(位于 src/modules/flight_mode_manager/)
- 作用：管理 FlightTask的生命周期和切换。当用户在 QGroundControl中切换飞行模式（如 Position到 Hold）时，它负责销毁旧的 FlightTask，创建新的，并确保切换过程的平滑。

这一层负责将位置控制器给出的“推力方向”和“偏航角”指令，转化为机体的期望姿态（滚转、俯仰、偏航角）。

核心模块：ControlAllocator和 AttitudeControl(交互密切)
- AttitudeControl：其核心函数 update接收来自 PositionControl的 推力矢量 和 偏航设定值。
- 关键计算：
  1. 根据推力矢量和偏航角，利用几何关系反解出所需的机体期望姿态（一个目标四元数 q_d）。
  2. 将当前姿态（来自EKF）与目标姿态进行比较，通过一个姿态误差PID控制器，计算出需要机体产生的期望角速率（roll_rate_sp, pitch_rate_sp, yaw_rate_sp）。
- ControlAllocator：负责将姿态控制器输出的 期望角速率 和 剩余推力 进行整合与分配，为下一级速率控制器生成清晰的力矩和推力指令。

这是最底层的控制回路，直接控制电机的旋转速度。

核心模块：RateControl类
- 作用：接收来自 ControlAllocator的期望角速率（roll, pitch, yaw）和当前角速率（来自EKF），通过三个独立的PID控制器（滚转、俯仰、偏航速率环），计算出需要施加在机体上的控制力矩（torque_setpoint）。
- 特点：这个回路带宽最高，响应最快，直接对抗机体的转动惯性和外界扰动。

将控制器计算的“抽象力”转化为真实的电机指令。

核心模块：Mixer（混控器）
- 作用：将顶层最终计算出的 推力标量 和 三个力矩标量，根据无人机的构型（四旋翼、六旋翼、V尾固定翼等），通过一个 混控矩阵，分配到每个电机（或舵机）的推力指令上。
- 配置文件：混控逻辑由 ROMFS/px4fmu_common/mixers/目录下的 .mix文件定义。
最终输出：混控器输出的每个电机的归一化推力指令（0~1），经PWM或Dshot等驱动协议，最终控制电调（ESC）和电机。

mc_att_control/ mc_rate_control模块：这些是应用层模块，它们将上述的 AttitudeControl， RateControl， ControlAllocator等库类“粘合”起来，组织成一个完整的、可被PX4任务调度器管理的应用。它们是控制逻辑运行的宿主容器。
ekf2模块：如前图所示，它为所有控制层提供最关键的状态反馈：位置、速度、姿态、角速率。没有准确的状态估计，再好的控制器也无用武之地。

从仿真和数据流开始：
- 在Gazebo中运行 make px4_sitl gazebo。
- 使用 QGroundControl的 MAVLink Inspector 工具，订阅 vehicle_attitude_setpoint， vehicle_rates_setpoint， actuator_outputs等关键消息。手动飞行或切模式，观察数据如何变化。
阅读代码的切入点：
- 对于姿态控制，先看 src/modules/mc_att_control/模块的 control_attitude函数，它会调用 AttitudeControl::update。
- 对于位置控制，看 src/modules/flight_mode_manager/tasks/下的某个简单任务，如 FlightTaskManualPosition，看它如何生成设定点并调用 PositionControl::update。
动手调试PID：
- 修改 ROMFS/px4fmu_common/config/multicopter/下的 .params文件中的PID参数（或在QGC中动态调整）。
- 重点调参对象：MC_ROLLRATE_P， MC_ROLLRATE_D（速率环）， MC_ROLL_P（姿态环）。每次只调一个，观察仿真中飞机的响应（超调、振荡、响应速度）。
理解一个完整流程：
- 以“向前飞”为例，在脑海中或通过调试工具，追踪指令流：遥控器杆量 → FlightTaskManualPosition→ PositionControl（计算需要前倾的推力）→ AttitudeControl（解算为俯仰角）→ RateControl（计算俯仰力矩）→ Mixer（分配电机差速）→ 电机转速改变。

通过这种分层、分模块的理解方式，您就能将PX4庞大而复杂的控制系统分解消化，并逐步掌握其精髓。
