1. 微波上下变频器定义
微波上/下变频器在微波信号链中扮演着关键角色，它无缝地在不同频率域之间转换，以实现信息传输和接收的高效进行。该设备通过将信号转换到更适合传播和处理的频率波段，优化了通信系统的频谱效率，从而解决了信号衰减和干扰的问题。其在广阔频率范围内保持信号完整性的能力，对于提升微波通信链路的整体性能和可靠性至关重要。

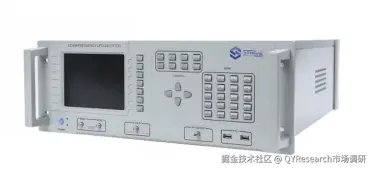

图 1：微波上下变频器产品图片
来源：QYResearch机械及设备研究中心
2. 微波上下变频器的发展因素
2.1. 高集成、小型化与多功能融合驱动的新一代射频核心
微波上下变频器作为现代射频前端不可或缺的核心部件，其技术发展深受系统高集成度、小型化、低功耗与高可靠性的多重需求强劲驱动。在工艺与封装层面，多芯片模块（MCM）、微波单片集成电路（MMIC）以及系统级封装（SiP）技术的持续突破，实现了混频器、本振链路、中频放大、滤波器乃至数字预失真/线性化电路的高度集成，使传统分立器件时代的大体积、高互联损耗与寄生参数难题得到根本性解决；同时，基于GaN、GaAs、SOI、SiGe BiCMOS以及新兴InP、RF-SOI等先进半导体工艺的采用，显著提升了功率密度、噪声系数、线性度与工作频率上限，推动变频器从L波段逐步覆盖至Ka、Q/V乃至W波段乃至太赫兹频段。此外，三维异构集成（3D Het Integration）、芯片级封装（Chiplet）、高密度扇出型封装（FOWLP）与嵌入式无源器件技术进一步将射频、模拟、中频数字甚至部分基带处理功能压缩至单芯片或极小模块内，体积缩小可达传统方案的1/10～1/20，重量与功耗同步大幅下降。这些技术与工艺的协同演进，直接催生了微波上下变频器向“轻量化、超小型化、模块化、多功能一体化、高可靠”方向的跨越式发展，使其完美适配5G/6G大规模MIMO基站、低轨卫星星座相控阵载荷、机载/舰载有源相控阵雷达、车载卫星通信终端以及无人机数据链等典型场景，在极端体积重量限制、复杂电磁干扰与宽温域环境下，依然能够实现极高纯度谱、本振相噪抑制、高动态范围以及亚纳秒级快速跳频等关键性能，从而为新一代无线通信、卫星互联网、电子作战与雷达系统提供坚实的高性能频率变换保障。
2.2. 数字辅助校准与高精度频率合成双轮驱动
微波上下变频器技术发展的核心驱动力，源于现代通信与雷达系统对频谱纯度、动态范围、调制精度与快速响应能力的极致追求，而数字辅助校准技术与高精度频率合成技术的深度融合，正成为实现这一目标的关键引擎。在数字辅助校准领域，集成高分辨率DAC/ADC与SPI/I²C控制接口的芯片级校准引擎，可实时监测并补偿I/Q支路幅度误差（<0.01 dB）、相位误差（<0.1°）以及直流偏移，实现本振泄漏抑制优于-70 dBc、镜像边带抑制优于-65 dBc的极高性能，彻底摆脱传统方案对体腔滤波器或声表面波滤波器的依赖，同时显著提升对4096-QAM等超高阶调制格式的EVM支持能力；在高精度频率合成方面，DDS+多环路分数N PLL+参考时钟净化技术的复合架构，已实现亚赫兹级频率分辨率、-125 dBc/Hz@10 kHz（X波段）的超低相噪以及<50 ns的快速跳频切换能力，并通过内置小数分频抖动随机化、动态相位补偿与温度自适应环路滤波技术，将长期频率稳定度推至±0.1 ppm以内，彻底满足低轨卫星多普勒频移实时跟踪、5G NR毫米波波束切换以及相控阵雷达多目标交替照射的严苛需求。两者深度协同之下，微波上下变频器不仅实现了从模拟主导到数模混合、从固定参数到自适应可重构的代际跨越，更在单芯片或超小型SiP模块内集成了全数字预失真（DPD）、包络跟踪（ET）、LO泄漏自校准与动态线性化等高级功能，使系统整体EVM优于0.5%、ACPR优于-55 dBc、杂散抑制优于-80 dBc成为常态，从而以极致紧凑的硬件形态，为6G太赫兹前端、星间激光+射频融合通信、多功能有源相控阵以及认知电子战系统提供了高纯净、高灵活、高鲁棒的频率变换核心保障，推动射频前端整体性能迈入“超高谱效、超低失真、超快响应”的新时代。
2.3. 宽带化与极端环境韧性并进：面向号角吹响全频段、全场景时代
微波上下变频器正加速迈向全频段覆盖、超大瞬时带宽与航天级可靠性的新阶段，这一演进的核心驱动力源于6G太赫兹通信、高通量Q/V/E/W波段卫星星座、超宽带相控阵雷达以及深空探测等前沿应用对频率资源、传输速率与极端环境生存能力的综合极致需求。在频率覆盖与带宽能力方面，依托GaN HEMT、InP HBT、GaAs pHEMT以及新兴石墨烯/氮化硼异质结等超宽禁带半导体工艺的突破，单芯片变频器已实现2–110 GHz甚至延伸至325 GHz太赫兹的连续覆盖，配合零中频/低中频/双转换超外差可重构架构与分布式行波混频技术，瞬时带宽轻松突破2.5 GHz并向5–8 GHz逼近，直接支撑6G 100 Gbps+峰值速率、单用户1 Tbps卫星链路以及L/S/C/X/Ku/Ka/Q/V多频段一站式透明转发载荷；在可靠性与环境适应性方面，全面采用抗单粒子翻转/闩锁的RHBD（Radiation Hardened By Design）工艺、SOI/HR-SOI绝缘衬底、Triple Modular Redundancy数字控制内核以及抗总剂量>300 krad(Si)、抗SEU阈值>60 MeV·cm²/mg的航天级加固设计，结合-65℃～+150℃军规宽温工作、5000 g冲击/100 g随机振动验证、热循环10万次无失效以及真空无挥发物严格筛选，确保器件在低轨高辐射环境寿命>15年、在深空极端温差下仍保持<0.02 dB幅度漂移与<0.2°相位漂移的超高稳定性。同时，采用倒装芯片+铜柱+Underfill、2.5D/3D TSV异构集成与金刚石/氮化铝高导热基板等先进封装技术，将热阻降至0.3 K/W以下，从根本上解决了毫米波/太赫兹高功率密度下的自热失效率问题。这些技术突破共同铸就了新一代微波上下变频器“全频段无缝覆盖、超宽瞬时带宽、太空级零失效长寿命”的硬核能力，使其成为6G地面/空天地一体化网络、巨型低轨星座、月球/火星中继通信、多功能一体化相控阵以及高超声速平台电子系统的核心频率变换引擎，全面支撑我国从微波时代向全谱段、全域作战与全场景智能连接的战略跨越。
3. 微波上下变频器的未来发展趋势
3.1. 微波上下变频器迈向太赫兹与超宽带时代：6G与空天地一体化核心引擎
面向2030年6G、巨型低轨星座与空天地一体化网络的战略需求，微波上下变频器正加速迈入“超高频化”与“超宽带化”双轮驱动的崭新纪元。在频率维度，借助130 nm–22 nm RF-SOI、GaN-on-SiC、InP DHBT、SiGe BiCMOS以及新兴石墨烯射频晶体管与光子-射频协同工艺的全面成熟，单片变频器工作频段将实现从2 GHz到0.1–3 THz的全谱段无缝覆盖，重点突破D波段（110–170 GHz）、G波段（140–220 GHz）、W波段（75–110 GHz）向H波段（220–325 GHz）乃至亚太赫兹（0.3–1 THz）的连续拓展，直接支撑6G地面峰值速率超1 Tbps、卫星互联网单信元链路容量超10 Tbps、深空探测亚毫米波科学载荷等极高频应用；在带宽维度，采用零中频+直接射频采样、可重构多通道并行混频、超宽带分布式有源混频与模拟预失真线性化技术，瞬时处理带宽将从当前主流的1–2 GHz跃升至5–20 GHz甚至更高，支持单载波1–2 Tbps、OFDM子载波间距1–4 GHz、超大点数IFFT/FFT实时处理以及太赫兹波段下的超高分辨率成像与感知。为支撑这一极限性能，未来变频器将全面引入3D异构集成、芯片级光学互连、液冷/微通道金刚石散热、亚波长等离子体滤波器与超构表面天线一体化设计，使单模块功率密度突破30 W/mm²、热阻低至0.05 K/W、寄生参数降至飞法级，同时实现多频段、多模式（上/下变频、收/发一体）软件重构与AI自适应校准。由此，微波上下变频器将完成从传统微波元件向“太赫兹全频谱、超宽带、多维智能”的战略性跃升，成为6G太赫兹移动通信、全球无缝覆盖卫星互联网、天地一体化感知网络与深空远距探测不可替代的核心频率变换基石。
3.2. 微波上下变频器极致集成革命：从毫米级模块到微米级单芯片的未来跃升
未来十年，微波上下变频器将以“极致集成化与超小型化”为主旋律，彻底完成从传统分立/多芯片模块向单片SoC与微系统级芯片的战略性跨越，其核心技术路径在于MMIC、SoC、先进SiP与3D/2.5D异构集成的深度融合与极限演进。到2030年，基于7 nm–2 nm RF-SOI、FinFET RF、InP-on-CMOS、GaN-on-Si以及光子-射频单片集成的超前工艺，单颗MMIC/SoC将实现全功能一体化：在0.5–2 mm²裸片面积内集成双通道/四通道I/Q混频器、宽带本振倍频链、低相噪分数N PLL+DDS、LNA、PA驱动、可编程增益放大、完整I/Q校准引擎、数字预失真、包络跟踪、SPI/I³C控制接口乃至部分基带ADC/DAC，使传统需要数十颗分立芯片与数百条金丝键合的复杂变频链路压缩至单芯片级别，互联损耗降至0.1 dB以下，寄生参数低至飞法/皮亨级。同时，系统级封装（SiP）将进一步突破界限，采用高密度FOWLP、SWIFT、InFO、3D TSV+EMIB、芯片级光学互连与嵌入式无源（IPD+超构材料滤波器）技术，将多颗太赫兹MMIC、数字ASIC、PMIC、MEMS时钟与金刚石散热基板垂直堆叠于小于80 mm³（5×5×1 mm）的微型模块内，实现完整收发变频子系统的一体化封装，体积较当前主流T/R组件缩小90%以上、重量降低95%、功率密度提升10倍以上。这一极致集成化浪潮将直接催生星载100 Gbps–1 Tbps相控阵数字载荷（单通道重量<2 g）、机载/弹载毫米波有源相控阵（千单元阵列总重<3 kg）、6G手机直连卫星终端（射频前端体积<1 cm³）以及微型无人机/昆虫级平台太赫兹通信等革命性应用场景，最终推动微波上下变频器从“功能部件”进化成为“微型智能射频系统”，为空天地一体化6G网络、分布式星座、临近空间平台与未来智能战场提供极致紧凑、超高性能、可大规模低成本部署的核心频率变换心脏。
3.3. 微波上下变频器智能重构与航天级长寿命双核驱动：迈向全自适应、全场景零失效未来
面向6G空天地一体化、巨型低轨星座、深空探测与认知电子战等终极应用场景，微波上下变频器正加速完成从“固定功能模拟器件”向“全数字智能可重构 + 航天级零失效长寿命微系统”的代际跃迁。在智能可重构方向，未来变频器将全面内置高精度16–20 bit校准DAC、实时I/Q失配感知引擎、深度学习神经网络加速器与高速I³C/SerDes控制接口，实现亚纳秒级闭环自校准：I/Q幅度误差80 dBc、镜像抑制>75 dBc，彻底摆脱体腔/声表/LTCC滤波器束缚；同时集成软件定义前端（SDRF）架构，支持运行时一键切换零中频/低中频/超外差、上下变频、收发一体、单/双/四通道、多频段并发等数十种工作模式，跳频时间1 Mrad(Si)、SEL阈值>75 MeV·cm²/mg、无单粒子闩锁）、全去耦合三模冗余数字内核、-150℃～+200℃极端宽温设计、5000 g冲击/200 g随机振动验证、10⁶次热循环零失效以及真空无挥发物+氦质谱检漏航天级筛选流程，MTBF 超过 10⁸ 小时、设计寿命30年以上；同时引入芯片级自修复（动态偏置重构、冗余混频核热备切换）、在轨实时健康监测与远程固件重烧能力，实现深空任务全程“零维护、零失效”。两者深度融合后的微波上下变频器，将成为真正意义上的“智能射频大脑”：既能在轨自主重构以应对多普勒、链路衰落与恶意干扰，又能在最严酷太空环境中数十年如一日保持指标不漂移，最终为6G星地直连、月面/火星中继、分布式相控阵星座、临近空间高超平台与未来无人智能战场提供永不失联、永不失效、可自我进化的终极频率变换核心。
4. 行业龙头企业介绍
4.1. WORK Microwave
WORK Microwave是一家在卫星通信领域拥有超过35年经验的专业企业，总部位于德国。该公司专注于设计和制造高性能的卫星通信设备，其业务主要围绕四大产品线展开：卫星通信、导航模拟器、国防电子以及传感器与测量。在卫星通信方面，WORK Microwave提供先进的解决方案，广泛应用于对地观测、科学任务、非对地静止轨道星座、IP网络、政府通信、直接到户广播以及地面站管理等多个领域。公司尤其注重技术创新，例如推出了符合SDA和CCSDS标准的端到端光学地面站通信套件，支持双向通信，并前瞻性地开发了业界首套商用V频段频率转换器，以应对未来高频段卫星通信的带宽需求。
在微波上下变频器这一核心产品线上，WORK Microwave提供了明确的上变频器和下变频器类型产品。其微波上变频器以IF上变频器为代表，支持70 MHz或140 MHz的中频频段，具备极低的相位噪声（例如<-50 dBc/Hz @ 10 Hz）和较高的长期稳定性，输出功率在1 dB压缩点可达+10 dBm，并提供了可切换中频、自动参考识别以及数字增益补偿等功能，能够满足电视上行链路和高速数据网络等固定地面站及移动应用的苛刻需求。同时，公司也提供结构更为紧凑的卫星上变频器型号，集成了射频RMS检测器和可调衰减器等特性，旨在帮助卫星运营商和集成商节省机架空间与成本。在微波下变频器方面，WORK Microwave的产品包括紧凑型卫星下变频器和宽带下变频器。紧凑型下变频器同样支持70/140 MHz中频，并具备优异的相位噪声性能（如<-67 dBc/Hz @ 10 Hz）和数字增益补偿；而其宽带下变频器则能将高达40 GHz的射频信号下变频至L波段，提供了更宽的频率覆盖（例如1至26 GHz及扩展至40 GHz的从属单元），并支持通过RS232、RS422/485以及以太网接口进行远程控制和监控，非常适合频谱合规性监控、军事政府应用以及研发场景。此外，WORK Microwave还推出了覆盖47.20至51.40 GHz完整频段的V频段频率转换器，提供了4 GHz的带宽，展现出其在高频段转换器领域的领先技术实力。
4.1.1. VSCU-L和SCD-L的关键特征
Compact Satellite Up/Downconverter（型号 VSCU-L 上变频器 / VSCD-L 下变频器）是一款紧凑型、成本效益高的单/双通道 L 波段卫星频率转换器，专为卫星运营商、系统集成商和中转站设计，支持从 L 波段到 Q 波段（包括 L、S、C、X、Ku、K/DBS、Ka、Q 波段）的标准与定制化转换，输出固定为 L 波段，实现高效的卫星信号上/下变频；核心性能包括极低相位噪声（< -67 dBc/Hz @ 10 Hz）和高稳定性 OCXO 本振（长期稳定性 < 10^{-7} / 年），确保在 DTH 广播、中转站基础设施等应用中提供可靠的信号纯度和稳定性；关键特性涵盖可选 70 MHz / 140 MHz 可切换中频（IF 70/140）、输入/输出可变衰减器、单/双通道配置、可调增益斜率均衡器（最高 +8 dB/GHz）和数字增益补偿，支持波导接口与室内/室外变体；规格方面，模块化设计强调低功耗与紧凑封装（具体尺寸/重量未详），工作温度覆盖工业级标准，电源适配 DC 输入，无需外部滤波即可实现高谐波抑制与低转换损耗（典型增益/噪声系数优化至系统需求），代表 WORK Microwave 在多波段卫星转换领域的领先技术，助力高分辨率卫星通信、地面站基础设施实现紧凑、高纯的频谱管理和信号完整性。
图 2：WORK Microwave的VSCU-L& VSCD-L产品图片
来源：WORK Microwave产品手册
4.2. Narda-MITEQ
Narda-MITEQ是微波和射频行业公认的领导者，拥有超过60年的经验，专注于设计和制造广泛的目录产品及定制化的组件与子系统。其产品以卓越的耐用性、可靠性和性能著称，广泛应用于军事、商业等各类射频应用场景。公司提供丰富的无源/有源元件和子系统，产品线涵盖放大器、混频器、振荡器/合成器、耦合器、功率分配器、光纤产品以及PIN二极管控制器件等。同时，Narda-MITEQ也致力于提供专业的卫星通信（SATCOM）解决方案和射频安全监测设备，始终以技术卓越、生产优质产品和满足客户特定需求为核心目标。
在微波上下变频器方面，Narda-MITEQ的产品线明确包括微波上变频器和微波下变频器两种主要类型。其微波上变频器以SM0208LC2C为代表，该型号覆盖2000 MHz至8000 MHz的射频输出频率范围，采用密封封装，中频输入频率为100 MHz至200 MHz。此外，公司还提供像U-70-313-1K这样的UHF上变频器，其工作频段为225-400 MHz。在微波下变频器领域，Narda-MITEQ提供了更为多样化的产品选择：例如DC-8.15-0.26-C18431，其射频输入频率范围为8095-8195 MHz，中频输出频率为215-315 MHz，具备65 dB的最小下变频增益和最高3 dB的低噪声指数；AR0618LC2A则是一款覆盖6000-18000 MHz宽射频输入范围的下变频器，中频频率为20-40 MHz，采用超小型封装并具有镜像抑制和低噪声特性；而DA40818LC7是一款四通道下变频器模块，支持8000-18000 MHz的射频输入和10-250 MHz的中频输出，能够在-54°C至85°C的宽温范围内工作。这些产品共同构成了Narda-MITEQ在微波上下变频领域全面且专业的产品阵容。
4.2.1. Microwave Up/Down Converter的关键特征
Narda-MITEQ 的 Microwave Up/Down Converter 系列作为高可靠性卫星通信频率转换系统，涵盖 Block Fixed Tuned、Synthesized Tunable、Multiband 及 Discrete 类型，专为商业与军用市场设计，支持单通道、1:1 及 1:2 冗余配置以确保连续无故障运行，频率覆盖 C、DBS、Ka、Ku、L、S、X 通信波段，多波段转换器可同时处理多个频段，实现高效信号上/下变频；核心性能强调低转换损耗（典型 5–15 dB 上变频/增益 10–25 dB 下变频）、优异噪声系数（<-90 dBc/Hz @ 10 kHz），内置高稳定合成器或外部 LO 参考以维持谱纯度与频率敏捷性（步进 50 dB）；环境规格覆盖室内机架安装或户外天线集成，符合 MIL-STD 抗冲击/振动与 -40°C 至 +60°C 工作温度，电源 DC 18–36 V、低功耗。
图 3：Narda-MITEQ的Microwave Up/Down Converter产品图片
来源：Narda-MITEQ产品 手册
4.3. Novella SatComs
Novella SatComs 是一家专注于卫星和射频解决方案的供应商，其核心业务是为卫星地球站和有线电视系统提供全套射频设备与定制化解决方案。公司在内部自主完成产品的研发与生产，具备从直流到Ka频段的射频与微波设计能力，产品线涵盖合成变频器、块变频器、测试环路转发器、信标跟踪接收器、上行功率控制器及冗余系统等多个方向，凭借其在射频工程与系统集成方面的深厚积累，能够为客户提供高可靠、高性能的卫星通信地面设备。
在微波上下变频器方面，Novella SatComs 提供型号为 U2550-X 和 D2550-X 的系列产品，覆盖 17GHz 至 32GHz 的频率范围，并支持在该频段内任选 4GHz 的瞬时带宽。该系列上、下变频器具备 70±20MHz 的中频频率选项，相位噪声性能优于 -83 dBc/Hz（@10kHz），频率调节步进为 1kHz。在系统稳定性方面，其增益稳定度可达 ±0.2dB/天（恒温条件下），增益平坦度为 ±1dB，带内变频杂波典型值低于 -55dBc，适用于要求严苛的卫星通信地面站应用，体现了公司在射频转换设备方面的技术成熟性与工程实践能力。
4.3.1. U2550-X/D2550-X的关键特征
Novella Satcoms 的U2550-X/D2550-X作为高可靠性卫星通信频率转换模块，专为 TT&C、遥感、气象预报、地球观测与空间探索等应用设计，采用单 PCB 表面贴装组件与先进频率合成技术，实现低相位噪声与极低杂散抑制，支持光谱保持或反转（通过本地菜单或 RS485/422/RS232 远程接口可选，兼容行业协议），并提供 36 个月保修（可延至 5 年），经 50°C/24 小时与 -25°C/12 小时应力测试确保长期稳定性；Upconverter 系列将 VHF 输入（70 或 140 MHz，可选双 VHF/UHF 如 70±20 MHz 与 750±250 MHz）上变至 L 波段（950–2150 MHz）、S 波段（2–2.8 GHz）或 X 波段（7.9–8.4 GHz），兼容 L/C/X/Ku/DBS 波段与 BUC 集成，支持多波段配置与频率敏捷性，性能突出包括宽覆盖预配置 IF 与最小杂散；Downconverter 系列则将 L 波段（标准 950–1750 MHz，可扩展至 950–2150 MHz，或改配 200–900 MHz/2–2.8 GHz 输入）下变至 VHF IF（70 或 140 MHz，可选双输出如 70±20 MHz/140±40 MHz/750±250 MHz，或敏捷至 720±300 MHz 以 1 MHz 步进），支持 C/X/Ku/S/Ka 波段多通道配置（如双下变频器或上下变频一体机，独立增益/频率控制）；二者均强调模块化设计，可独立 L 波段应用、多带集成或与 BUC 结合，封装选项包括 1U 19" 机架式或军规 IP67 铝合金外壳（符合 Mil. Std. 461 EMC 与 810 抗冲击/振动标准），适用于固定/战术地面站，实现紧凑、高纯的频谱管理与信号完整性，助力卫星系统高效扩展与可靠运行。
图 4：Novella SatComs的U2550-X/D2550-X产品图片
来源：Novella SatComs产品手册
4.4. 中星联华科技(北京)
中星联华科技长期聚焦于高速率、大带宽、宽频带测试测量技术的研发，为卫星通信、雷达、复杂电磁环境等传统应用领域，以及5G/6G移动通信、量子技术、高速互连等新兴行业提供稳定可靠、性能卓越的高端电子测试测量仪器仪表。公司是国家级高新技术企业和国家级专精特新“小巨人”企业，其产品线核心包括高速串行误码仪、宽带微波变频器、微波信号源及射频信号采集记录回放系统等，客户广泛覆盖航天科工、中国电科等下属研究院所、清华大学等重点高校，以及华为、腾讯等新兴科技公司。通过自主创新，其研发的高速误码仪成为国内首台支持“注抖加噪”功能的设备，多通道微波信号源也成功应用于“祖冲之号”超导量子计算机的研发，是中国电子测量领域高端研发类仪器的重要供应商。
中星联华可提供多个系列的微波上下变频器。其微波上变频器主要以SFUC-C系列为代表，这是一款专为卫星通信设计的高性能、高可靠宽带变频器，频率步进精确至1Hz，内置自检及组合报警功能，适于长时间不间断工作。同时，公司也生产集成式的双通道上下变频器，例如SF-D型号，该产品射频覆盖范围可达0.5至40GHz，支持多倍频程操作，瞬时信号带宽高达2GHz以上，并具备优异的相位噪声指标（≤-100dBc/Hz@10KHz）和灵活的双通道相参或非相参配置选项，主要应用于电子对抗、雷达和卫星通信系统。在微波下变频器领域，则形成了包括SFDC-C系列和SFDC-A系列在内的产品组合；其中SFDC-C系列是卫星通信专用的宽带下变频器，覆盖S、C、X、Ku、Ka等多个倍频程频段（如2-4GHz, 8-18GHz, 26.5-40GHz等），具有1Hz的频率调节步进、优良的镜频抑制（≤-70dBc）和低至12-15dB的噪声系数；而SFDC-A系列则是一款覆盖多倍频程的微波下变频器，频率步进为10Hz，同样具备优良的相噪和杂波抑制特性。
4.4.1. SFUC/SFDC系列的关键特征
SFUC-C 系列倍频程上变频器与 SFDC-C 系列倍频程下变频器作为高性能微波信号转换模块，专为 S、C、X、Ku 和 Ka 波段（倍频程量级）射频应用设计，二者共享核心架构以实现高效频率倍增/倍减转换与信号纯化，支持瞬时信号带宽高达 2 GHz 以上，并提供幅度均衡与群时延均衡功能以确保信号完整性；SFUC-C 系列聚焦上变频路径，将低频中频信号倍频上移至目标射频段，适用于卫星通信、雷达发射链与 5G/6G 测试系统，而 SFDC-C 系列则实现下变频功能，将高频射频信号倍频降阶至中频，便于数字处理与分析，典型中频/带宽组合包括多种常用配置如 L 波段中频与 1–2 GHz 带宽；二者均具备优异相噪性能（40 GHz 载波下 ≤ -100 dBc/Hz @ 10 kHz），内置内外参考切换机制以支持灵活同步，网络控制接口（Ethernet）实现远程参数调整，以及自检与组合报警功能确保系统可靠性与故障诊断；模块化设计强调低功耗与紧凑封装（具体尺寸/重量未详），工作温度范围覆盖工业级标准，电源适配 DC 输入，无需外部滤波即可实现高谐波抑制与低转换损耗（典型增益/损耗优化至系统级需求），代表中星联华在宽带微波转换领域的核心技术，助力高分辨率成像、电子战与深空探测实现紧凑、高纯的频谱扩展与信号管理。
图 5：中星联华科技的SFUC-C 系列和SFDC-C 系列产品图片
来源：中星联华科技(北京)产品手册
希望以上信息能为您提供有价值的参考。更多行业分析内容，请咨询QYResearch调研发布的完整市场报告。QY致力于为客户提供最精淮、最全面的行业洞察与决策支持。范围涵盖市场数据深度挖掘、企业市场份额占有率及排名、制造业单项冠军申请和专精特新“小巨人”申请等多个维度
