背景

让我们按照 From Nand to Tetris 里 Project 2 的要求，来完成下列的设计。

实现半加器(HalfAdder)
实现全加器(FullAdder)
实现 $16$ 位加法器(Add16)
实现 $16$ 位自增器(Inc16)
实现算术逻辑单元(ALU)

说明

我是阅读了《计算机系统要素 (第2版)》第 2 章的内容之后才去完成 Project 2 的。读者朋友在完成 Project 2 时，如果遇到不明白的地方，可以参考这本书中的描述。

正文

1. 实现 `HalfAdder`

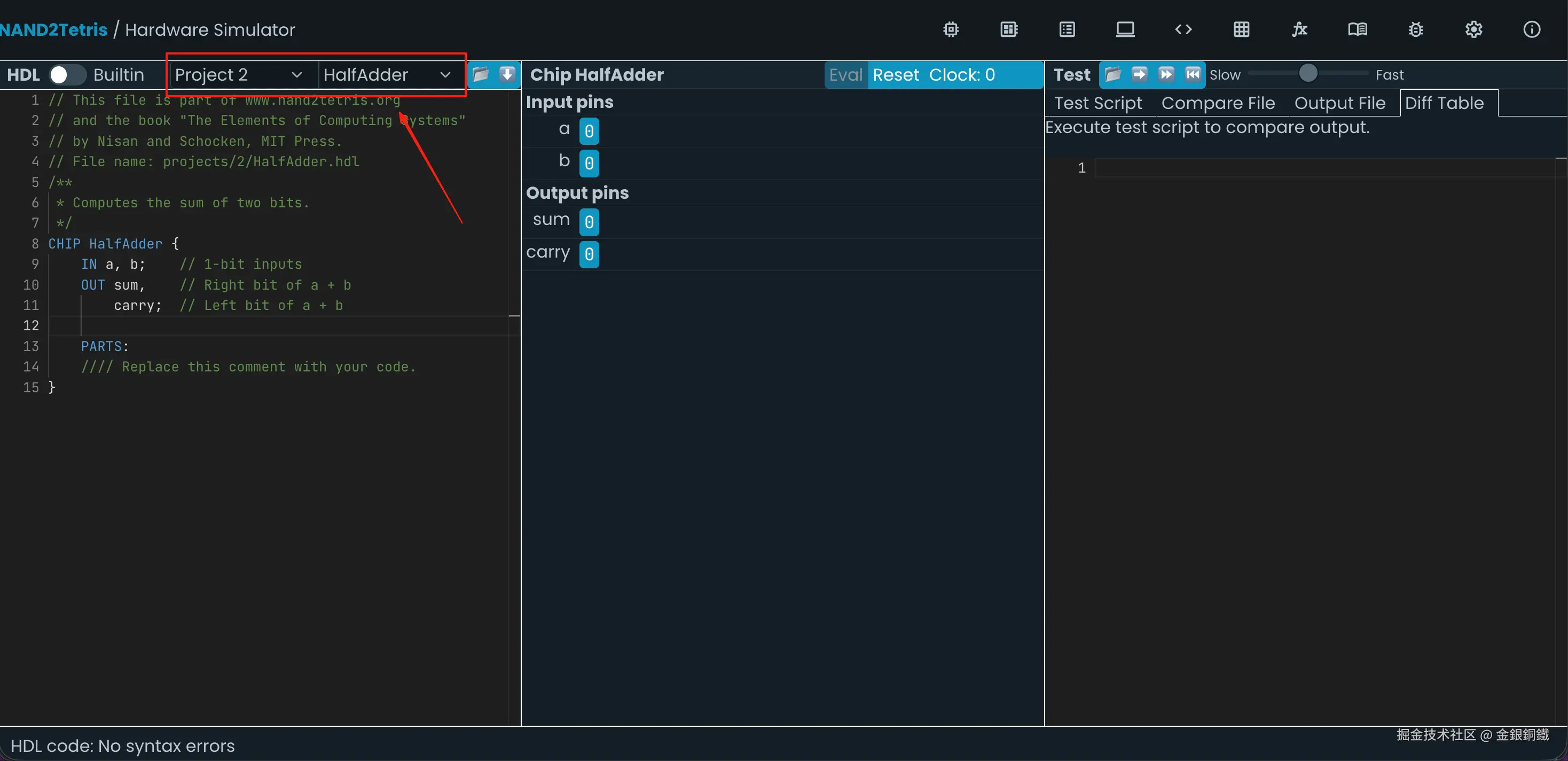

前往 Nand to Tetris Online IDE，选择 Project 2 里的 HalfAdder，效果如下图所示 ⬇️

我们的目标是用 Project 1 里已经实现的各种 chip 实现一个 HalfAdder。

输入是
- $a$
- $b$
输出是
- $sum$
- $carry$

我们可以从它的真值表入手 ⬇️

$a$	$b$	$sum$	$carry$
$0$	$0$	$0$	$0$
$0$	$1$	$1$	$0$
$1$	$0$	$1$	$0$
$1$	$1$	$0$	$1$

可见

$sum=(\neg{a}\land b) \lor (a\land \neg{b})=a\oplus b$
$carry=a\land b$

所以可以这样实现 ⬇️

CHIP HalfAdder {
    IN a, b;    // 1-bit inputs
    OUT sum,    // Right bit of a + b
        carry;  // Left bit of a + b

    PARTS:
    And(a= a, b= b, out= carry);
    Xor(a = a, b = b, out = sum);
}

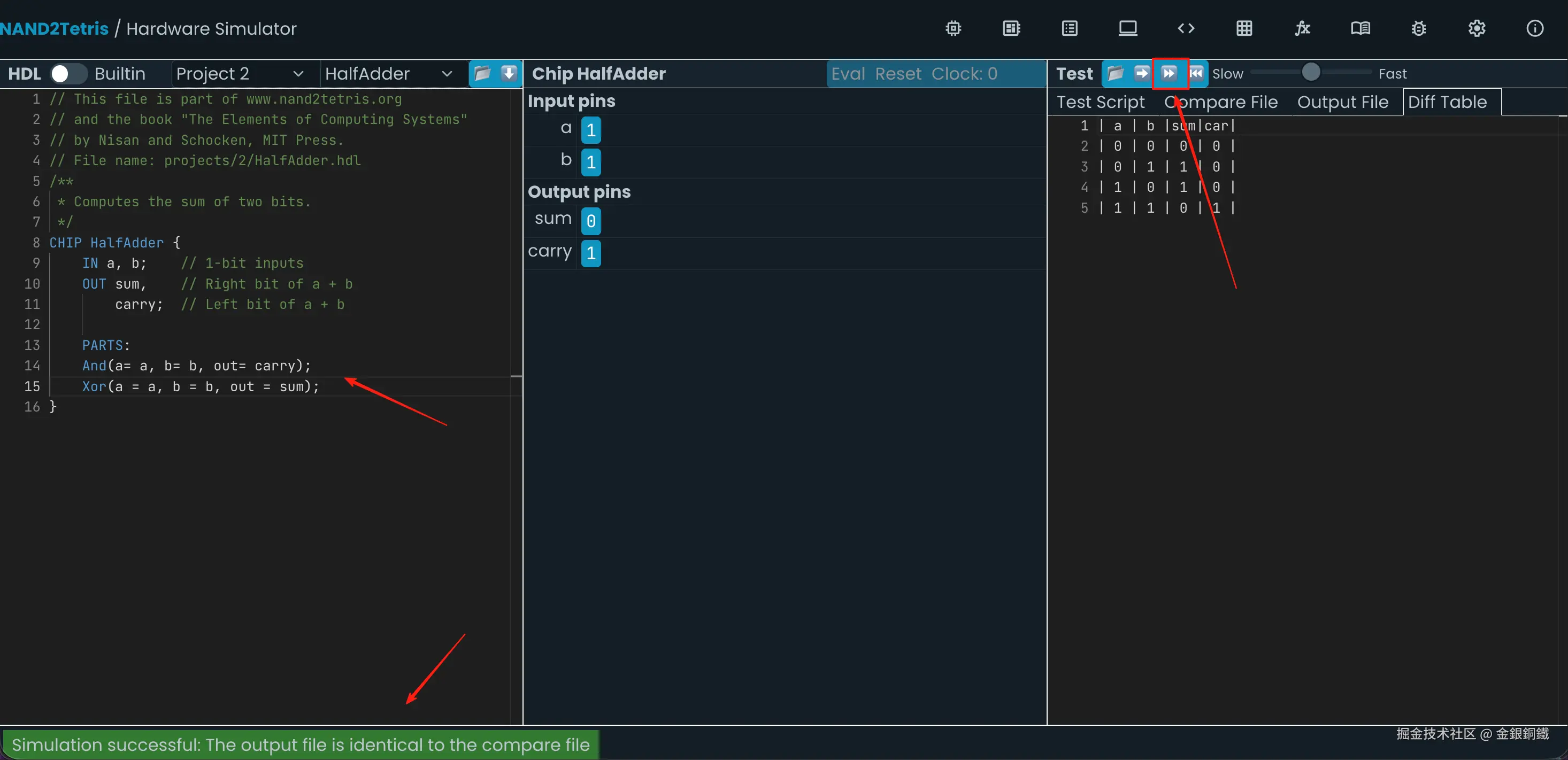

这样的代码可以通过仿真测试，效果如下图所示 ⬇️

我们可以把 HalfAdder 看成一个同时实现了 $\oplus$ 和 $\land$ 运算的 chip。

2. 实现 `FullAdder`

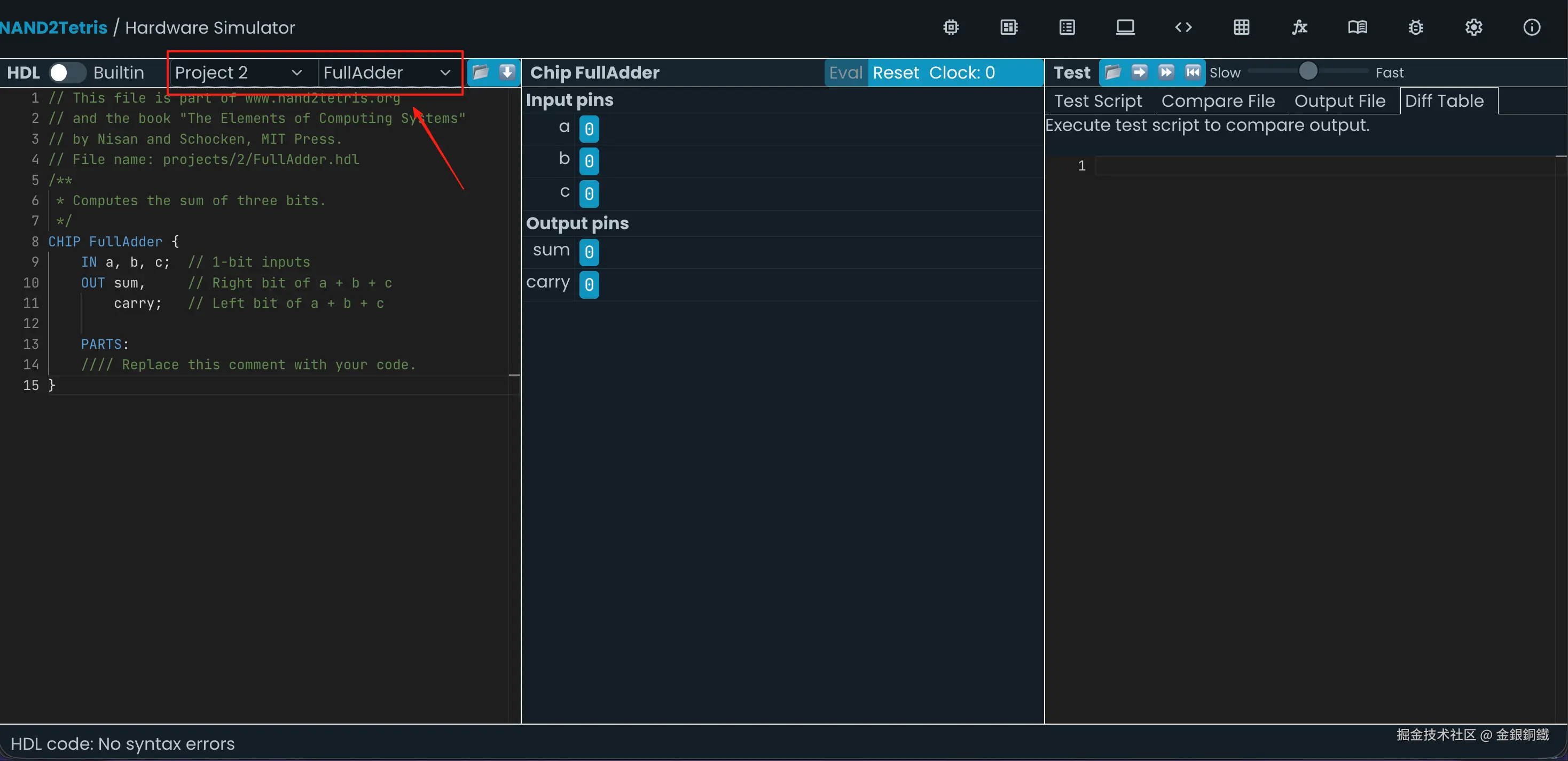

前往 Nand to Tetris Online IDE，选择 Project 2 里的 FullAdder，效果如下图所示 ⬇️

我们的目标是用 Project 1 里已经实现的各种 chip，以及刚才实现的 HalfAdder 来实现一个 FullAdder。

输入是
- $a$
- $b$
- $c$
输出是
- $sum$
- $carry$

我们还是从真值表入手 ⬇️

$a$	$b$	$c$	$sum$	$carry$
$0$	$0$	$0$	$0$	$0$
$0$	$0$	$1$	$1$	$0$
$0$	$1$	$0$	$1$	$0$
$0$	$1$	$1$	$0$	$1$
$1$	$0$	$0$	$1$	$0$
$1$	$0$	$1$	$0$	$1$
$1$	$1$	$0$	$0$	$1$
$1$	$1$	$1$	$1$	$1$

通过观察真值表，可以将 $sum$ 和 $carry$ 写成对应的析取范式 DNF(Disjunctive Normal Form) 的形式

$sum=(\neg{a}\land \neg{b}\land c)\lor (\neg{a}\land b\land \neg{c})\lor(a\land\neg{b}\land \neg{c})\lor(a\land b\land c)$
$carry=(\neg{a}\land b\land c)\lor(a\land \neg{b}\land c)\lor(a\land b\land \neg{c})\lor(a\land b\land c)$

从上面的析取范式出发，我们可以只用 And/Or/Not 来实现 FullAdder。但有没有更简洁的实现方式呢？

基于 `DNF` 来化简

一种思路是从 DNF 出发，将其进行化简。

化简 $sum$

sum=(\neg{a}\land \neg{b}\land c)\lor (\neg{a}\land b\land \neg{c})\lor(a\land\neg{b}\land \neg{c})\lor(a\land b\land c)

把含有 $c$ 的两个最小项(minterm)合并，把含有 $\neg{c}$ 的两个最小项合并，于是得到

sum=((a\odot b)\land c) \lor ((a\oplus b) \land \neg{c})

根据

$\oplus$ 运算的性质: $x\oplus y=(x\land \neg{y}) \lor (\neg{x} \land y)$
$\odot$ 运算的性质: $x\odot y=\neg{(x\oplus y)}$

可以将 $sum$ 化简如下

sum=(a\oplus b)\oplus c

=a\oplus b\oplus c

化简 $carry$

carry=(\neg{a}\land b\land c)\lor(a\land \neg{b}\land c)\lor(a\land b\land \neg{c})\lor(a\land b\land c)

将含有 $a\land b$ 的两个最小项(minterm)合并，将另外两个最小项合并，可以得到

carry=(a\land b)\lor((a\oplus b)\land c)

完整的代码如下 ⬇️

CHIP FullAdder {
    IN a, b, c;  // 1-bit inputs
    OUT sum,     // Right bit of a + b + c
        carry;   // Left bit of a + b + c

    PARTS:
    // Calculationtion for sum
    Xor(a = a, b = b, out = abXor);
    Xor(a = abXor, b = c, out = sum);

    // Calculation for carry
    And(a= a, b= b, out= p1);
    And(a= abXor, b= c, out= p2);
    Or(a= p1, b= p2, out= carry);
}

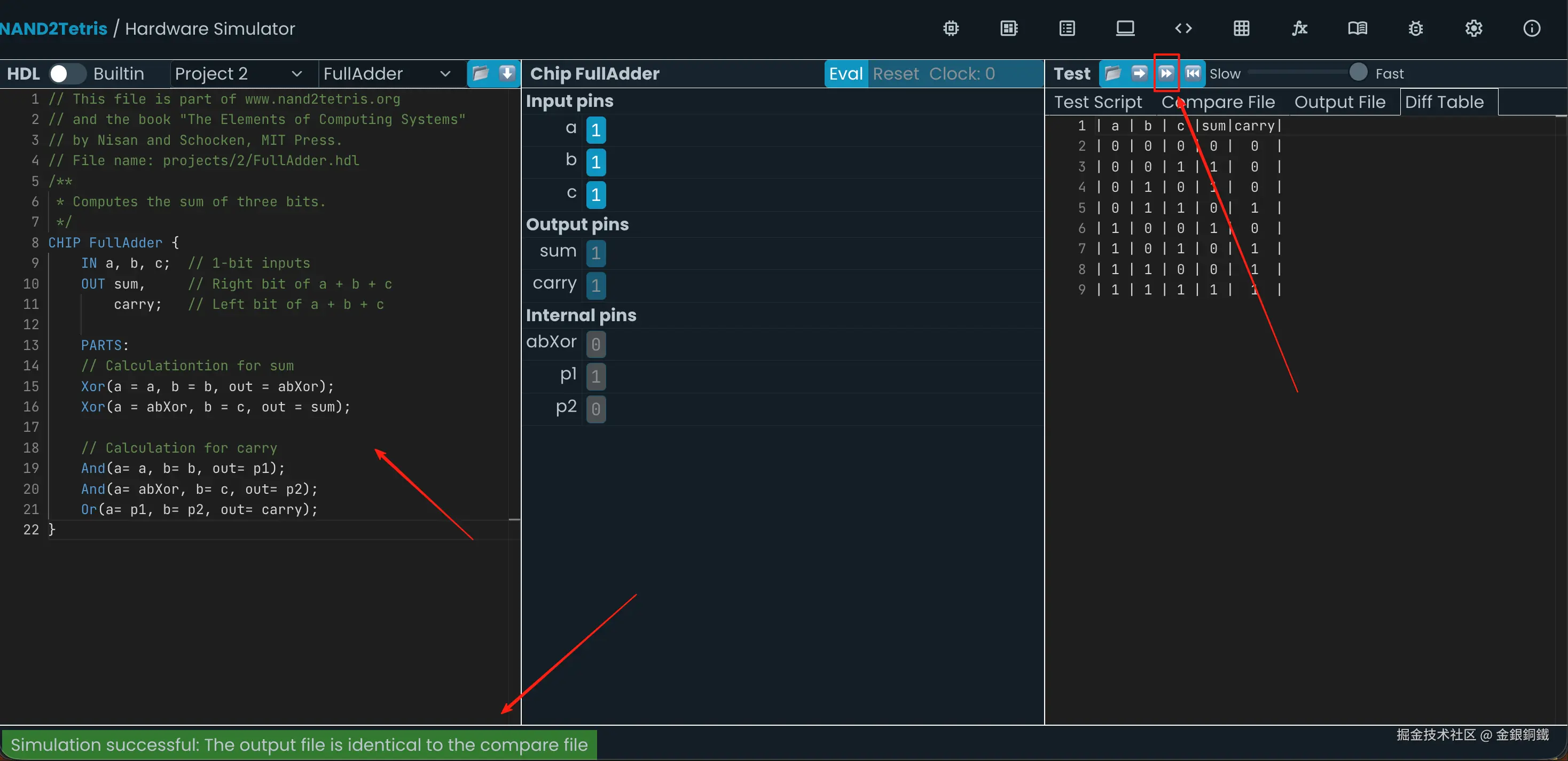

这样的代码可以通过仿真测试，效果如下图所示 ⬇️

上面对 $sum$ 和 $carry$ 的化简都需要一些技巧，而且（我觉得）挺容易写错的，那么有没有其他的化简方式呢？我们也可以通过利用 HalfAdder 来进行化简。

利用 `HalfAdder` 来进行化简

我们回忆一下 HalfAdder 中的 $sum$ 和 $carry$ 是怎样的 ⬇️ （为了和 FullAdder 的 $sum$ 和 $carry$ 进行区分，我把 HalfAdder $sum$ 和 $carry$ 分别改写为的 $sum_{ha}$ 和 $carry_{ha}$ ）

$sum_{ha}=(\neg{a}\land b) \lor (a\land \neg{b})=a\oplus b$
$carry_{ha}=a\land b$

为了便于区分，我把 FullAdder 的 $sum$ 和 $carry$ 分别改写为 $sum_{fa}$ 和 $carry_{fa}$ 。先看 $sum_{fa}$ 和 $sum_{ha}$ 是否有关联。

$sum_{fa}=(\neg{a}\land \neg{b}\land c)\lor (\neg{a}\land b\land \neg{c})\lor(a\land\neg{b}\land \neg{c})\lor(a\land b\land c)$
$sum_{ha}=a\oplus b$

如何表示 $sum$

一个思路是看看能否将 $sum_{fa}$ 用 $sum_{ha}$ 表示出来，我试了试，觉得有些繁琐，而且不容易想到。另一个思路是，我们从 $sum_{fa}$ 和 $sum_{ha}$ 背后的含义入手。 $sum_{ha}$ 表示 $a,b$ 的和（忽略进位），所以 $sum_{ha}=a\oplus b$ 。

$sum_{ha}=0$ 时，只有 $c=1$ ， $sum_{fa}=1$ 才会成立
$sum_{ha}=1$ 时，只有 $c=0$ ， $sum_{fa}=1$ 才会成立

所以 $sum_{fa}=sum_{ha}\oplus c$

而 HalfAdder 的作用就是对输入 $a,b$ 分别执行 $\oplus$ 和 $\land$ 运算，所以 $sum_{fa}$ 可以通过拼接两个 HalfAdder 来实现 ⬇️

第一个 HalfAdder 以 $a,b$ 为输入，它的
- $sum_{fa1}=a\oplus b$
- $carry_{ha1}=a\land b$
第二个 HalfAdder 以 $sum_{fa1}$ 和 $c$ 为输入，它的
- $sum_{ha2}=sum_{fa1}\oplus c$
- $carry_{ha2}=sum_{fa1}\land c$

如何表示 $carry$

carry_{fa}=(\neg{a}\land b\land c)\lor(a\land \neg{b}\land c)\lor(a\land b\land \neg{c})\lor(a\land b\land c)

=(\neg{a}\land b\land c)\lor(a\land \neg{b}\land c)\lor((a\land b\land \neg{c})\lor(a\land b\land c))

=(\neg{a}\land b\land c)\lor(a\land \neg{b}\land c)\lor(a\land b)

=(\neg{a}\land b\land c)\lor(a\land \neg{b}\land c)\lor carry_{ha}

=((a\oplus b)\land c)\lor carry_{ha}

=(sum_{ha}\land c)\lor carry_{ha}

考虑到 HalfAdder 的作用就是对输入 $a,b$ 分别执行 $\oplus$ 和 $\land$ 运算，所以 $carry_{fa}$ 可以通过拼接两个 HalfAdder 再加上一个 Or 运算 来实现 ⬇️

第一个 HalfAdder 以 $a,b$ 为输入，它的
- $sum_{fa1}=a\oplus b$
- $carry_{ha1}=a\land b$
第二个 HalfAdder 以 $sum_{fa1}$ 和 $c$ 为输入，它的
- $sum_{ha2}=sum_{fa1}\oplus c$
- $carry_{ha2}=sum_{fa1}\land c$

那么

carry_{fa}=(sum_{ha1}\land c)\lor carry_{ha1}=carry_{ha2}\lor carry_{ha1}

至此我们可以用 HalfAdder 和 Or 来实现 FullAdder。具体的代码如下 ⬇️

CHIP FullAdder {
    IN a, b, c;  // 1-bit inputs
    OUT sum,     // Right bit of a + b + c
        carry;   // Left bit of a + b + c

    PARTS:
    HalfAdder(a= a, b= b, sum= sumHa, carry= carryHa);
    HalfAdder(a= sumHa, b= c, sum= sum, carry= temp);
    Or(a= carryHa, b= temp, out= carry);
}

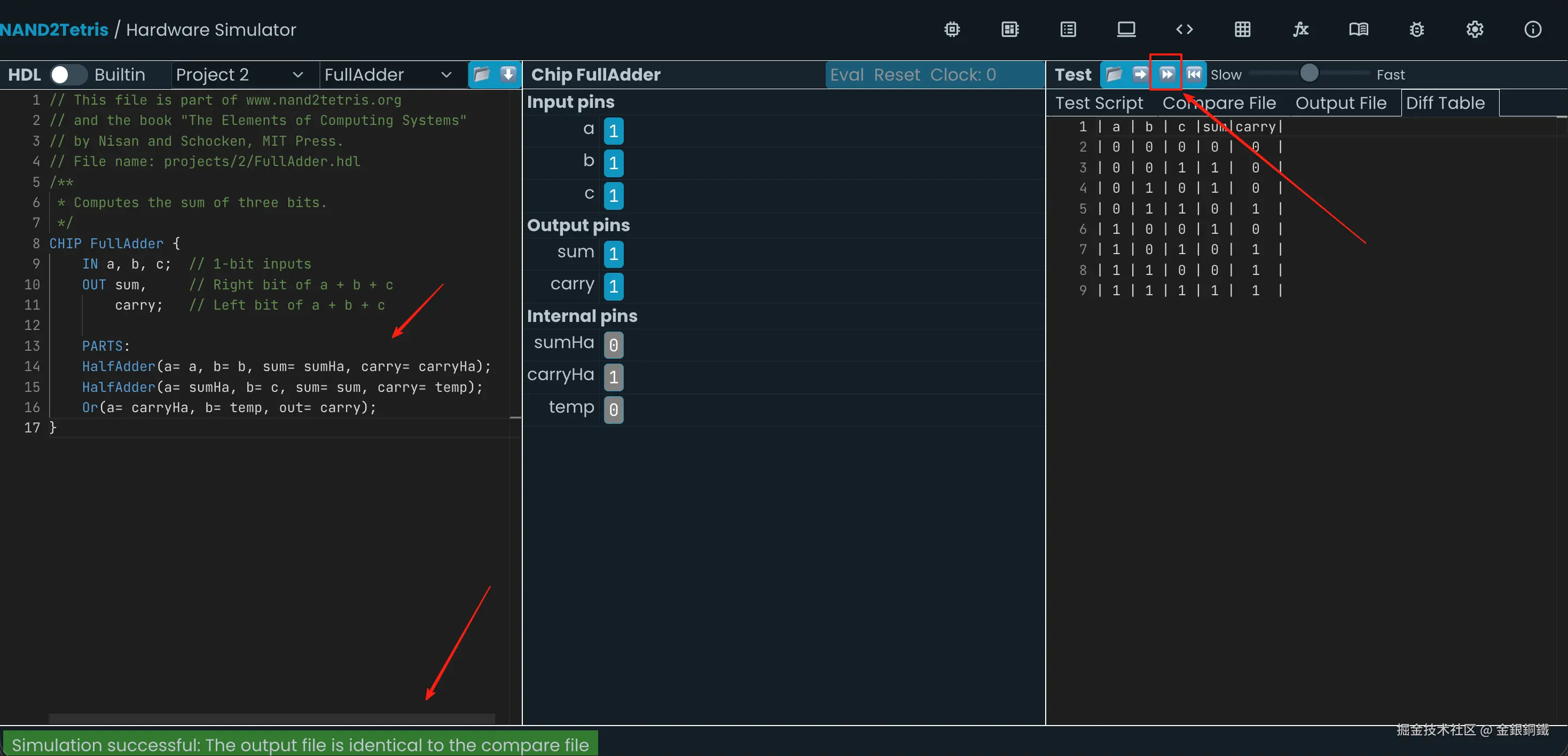

这样的代码可以通过仿真测试，效果如下图所示 ⬇️

3. 实现 $16$ 位加法器(`Add16`)

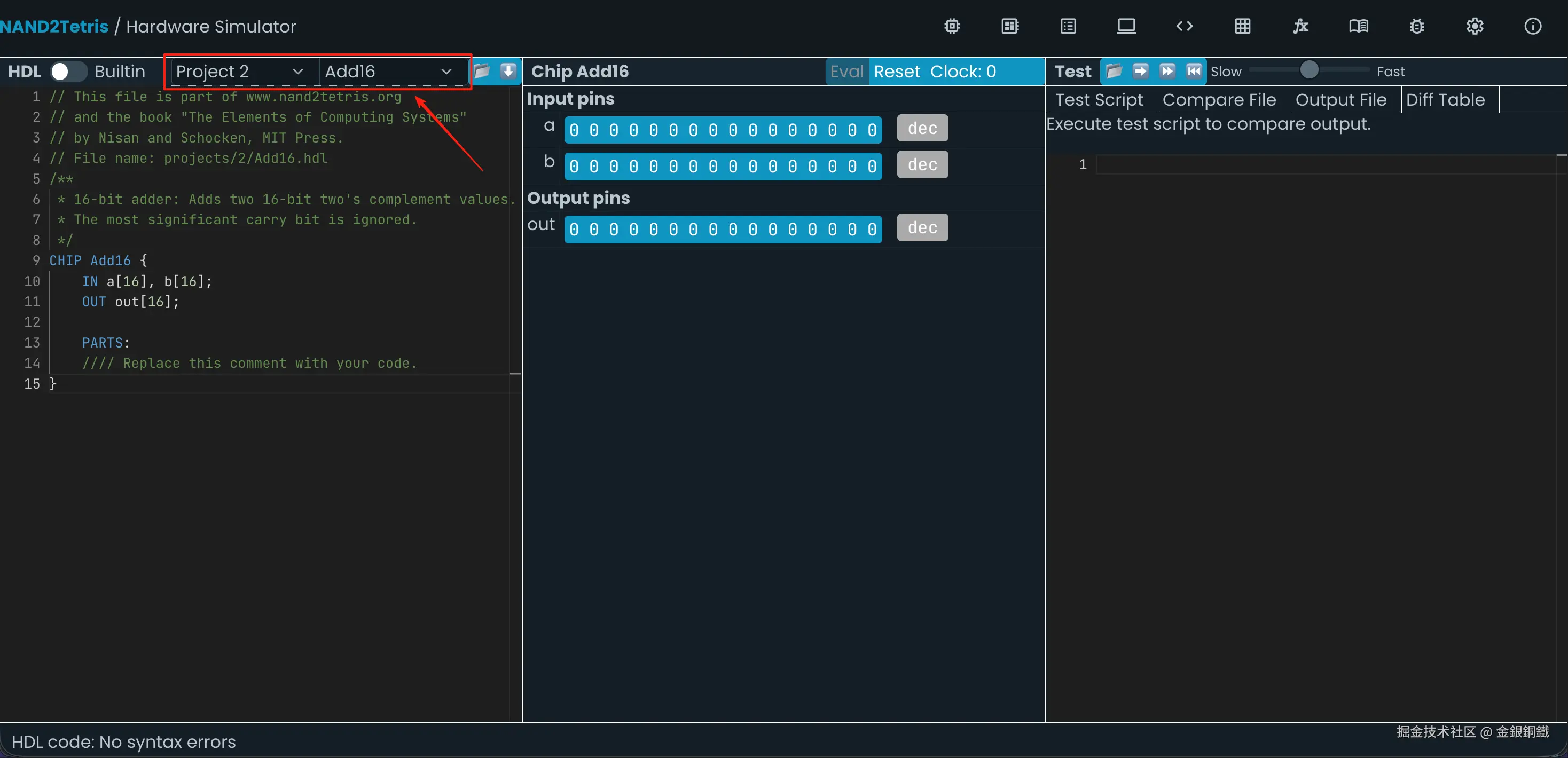

前往 Nand to Tetris Online IDE，选择 Project 2 里的 Add16，效果如下图所示 ⬇️

我们的目标是用 Project 1 里已经实现的各种 chip，以及刚才实现的 HalfAdder/FullAdder 来实现一个 Add16。

输入是
- $a[16]$
- $b[16]$
输出是
- $out[16]$

要实现的逻辑如下 ⬇️

16-bit adder: Adds two 16-bit two's complement values.
The most significant carry bit is ignored.

我写了如下的 java 程序来生成对应的 HDL 代码

import java.util.StringJoiner;

public class Adder16HdlCodeGenerator {
    public static void main(String[] args) {
        String template = """
                CHIP Add16 {
                    IN a[16], b[16];
                    OUT out[16];

                    PARTS:
                %s
                }
                """;
        StringJoiner joiner = new StringJoiner(System.lineSeparator());
        joiner.add("    FullAdder(a= a[0], b= b[0], c= false, sum= out[0], carry= c0);");
        for (int i = 1; i < 16; i++) {
            String line = String.format("    FullAdder(a= a[%s], b= b[%s], c= c%s, sum= out[%s], carry= c%s);", i, i, i - 1, i, i);
            joiner.add(line);
        }
        System.out.printf(template, joiner);
    }
}

请将以上 java 代码保存为 Adder16HdlCodeGenerator.java。用以下命令可以编译 Adder16HdlCodeGenerator.java 并运行其中的 main 方法。

javac Adder16HdlCodeGenerator.java
java Adder16HdlCodeGenerator

运行结果如下

CHIP Add16 {
    IN a[16], b[16];
    OUT out[16];

    PARTS:
    FullAdder(a= a[0], b= b[0], c= false, sum= out[0], carry= c0);
    FullAdder(a= a[1], b= b[1], c= c0, sum= out[1], carry= c1);
    FullAdder(a= a[2], b= b[2], c= c1, sum= out[2], carry= c2);
    FullAdder(a= a[3], b= b[3], c= c2, sum= out[3], carry= c3);
    FullAdder(a= a[4], b= b[4], c= c3, sum= out[4], carry= c4);
    FullAdder(a= a[5], b= b[5], c= c4, sum= out[5], carry= c5);
    FullAdder(a= a[6], b= b[6], c= c5, sum= out[6], carry= c6);
    FullAdder(a= a[7], b= b[7], c= c6, sum= out[7], carry= c7);
    FullAdder(a= a[8], b= b[8], c= c7, sum= out[8], carry= c8);
    FullAdder(a= a[9], b= b[9], c= c8, sum= out[9], carry= c9);
    FullAdder(a= a[10], b= b[10], c= c9, sum= out[10], carry= c10);
    FullAdder(a= a[11], b= b[11], c= c10, sum= out[11], carry= c11);
    FullAdder(a= a[12], b= b[12], c= c11, sum= out[12], carry= c12);
    FullAdder(a= a[13], b= b[13], c= c12, sum= out[13], carry= c13);
    FullAdder(a= a[14], b= b[14], c= c13, sum= out[14], carry= c14);
    FullAdder(a= a[15], b= b[15], c= c14, sum= out[15], carry= c15);
}

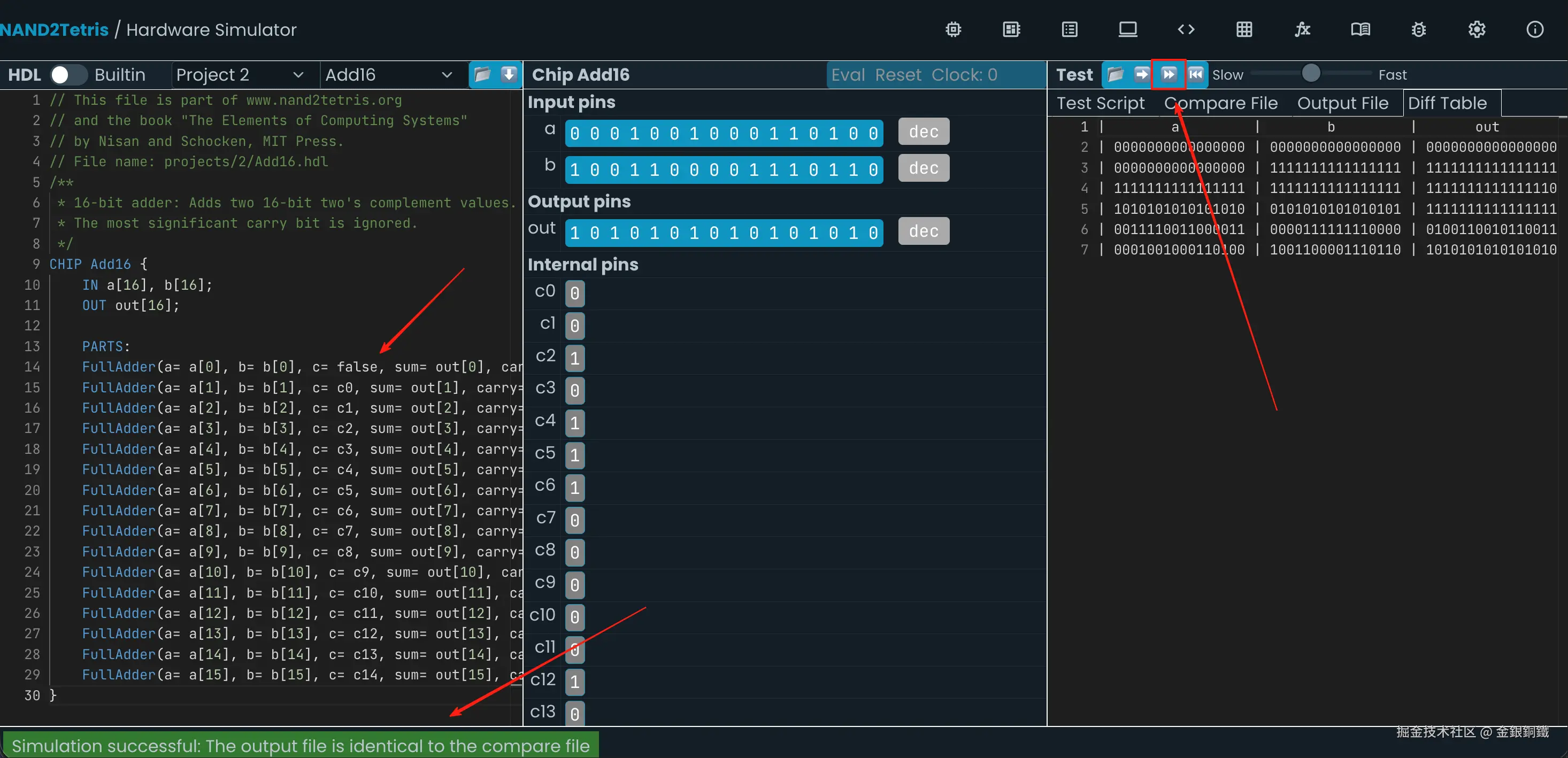

这样的代码可以通过仿真测试，效果如下图所示 ⬇️

4. 实现 $16$ 位自增器(`Inc16`)

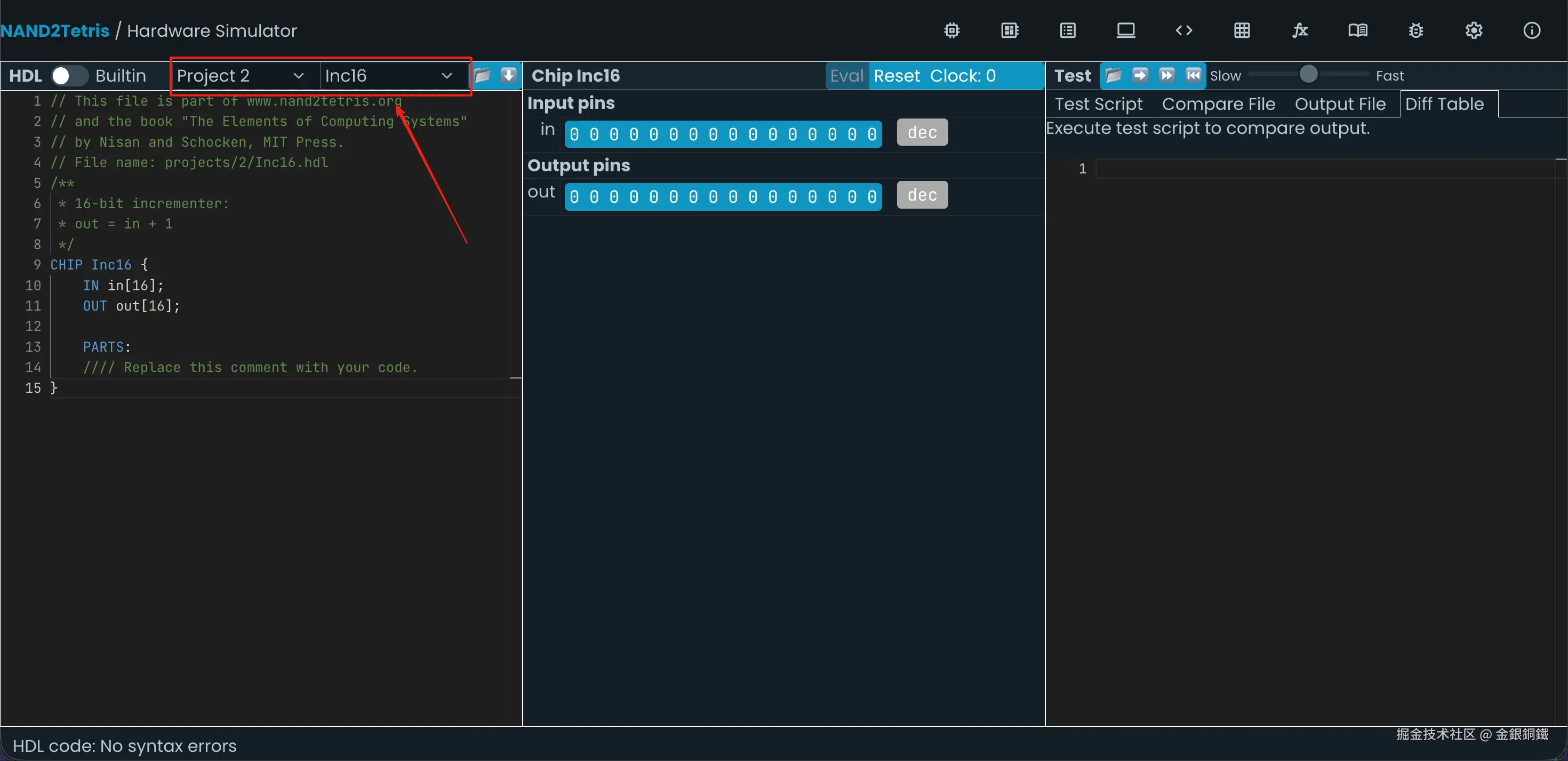

前往 Nand to Tetris Online IDE，选择 Project 2 里的 Inc16，效果如下图所示 ⬇️

我们的目标是用 Project 1 里已经实现的各种 chip，以及刚才实现的 HalfAdder/FullAdder/Add16 来实现一个 Inc16。

输入是
- $in[16]$
输出是
- $out[16]$

要实现的逻辑如下 ⬇️

16-bit incrementer:
out = in + 1

一个直观的做法是使用上一步实现的 Add16，具体的代码如下 ⬇️

CHIP Inc16 {
    IN in[16];
    OUT out[16];

    PARTS:
    Add16(a = in, b[0]= true, b[1..15] = false, out = out);
}

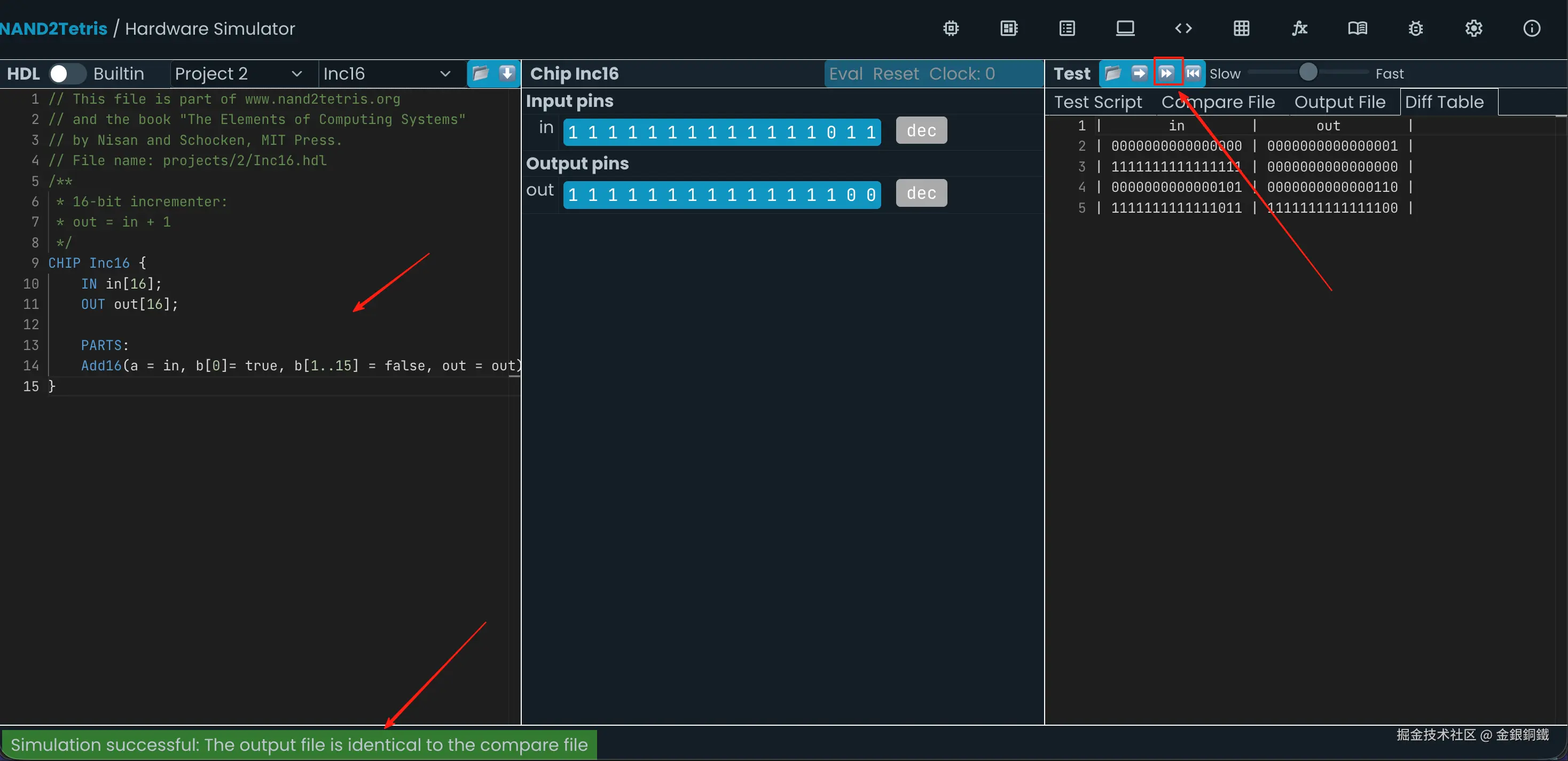

这样的代码可以通过仿真测试，效果如下图所示 ⬇️

5. 实现算术逻辑单元(`ALU`)

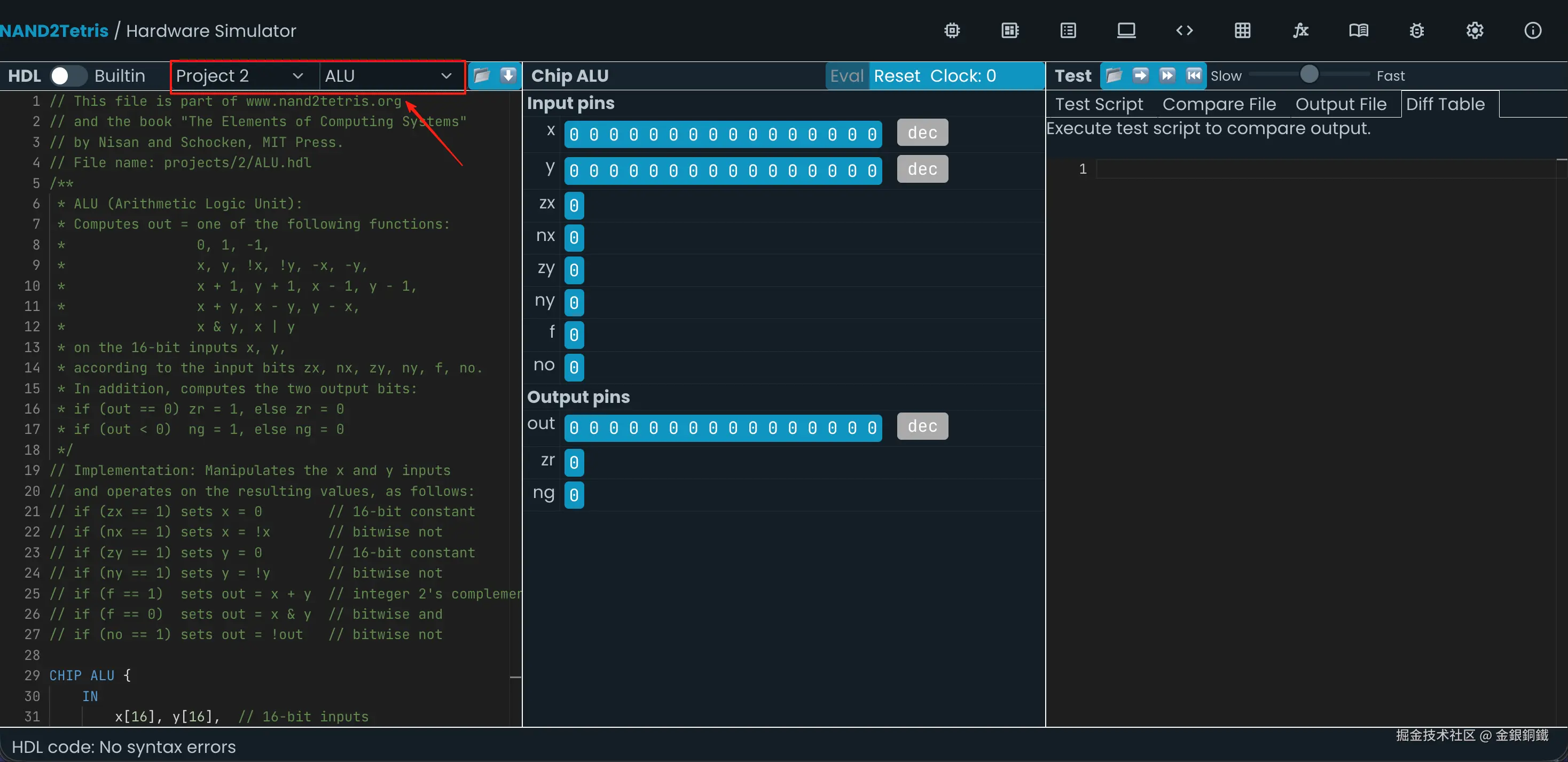

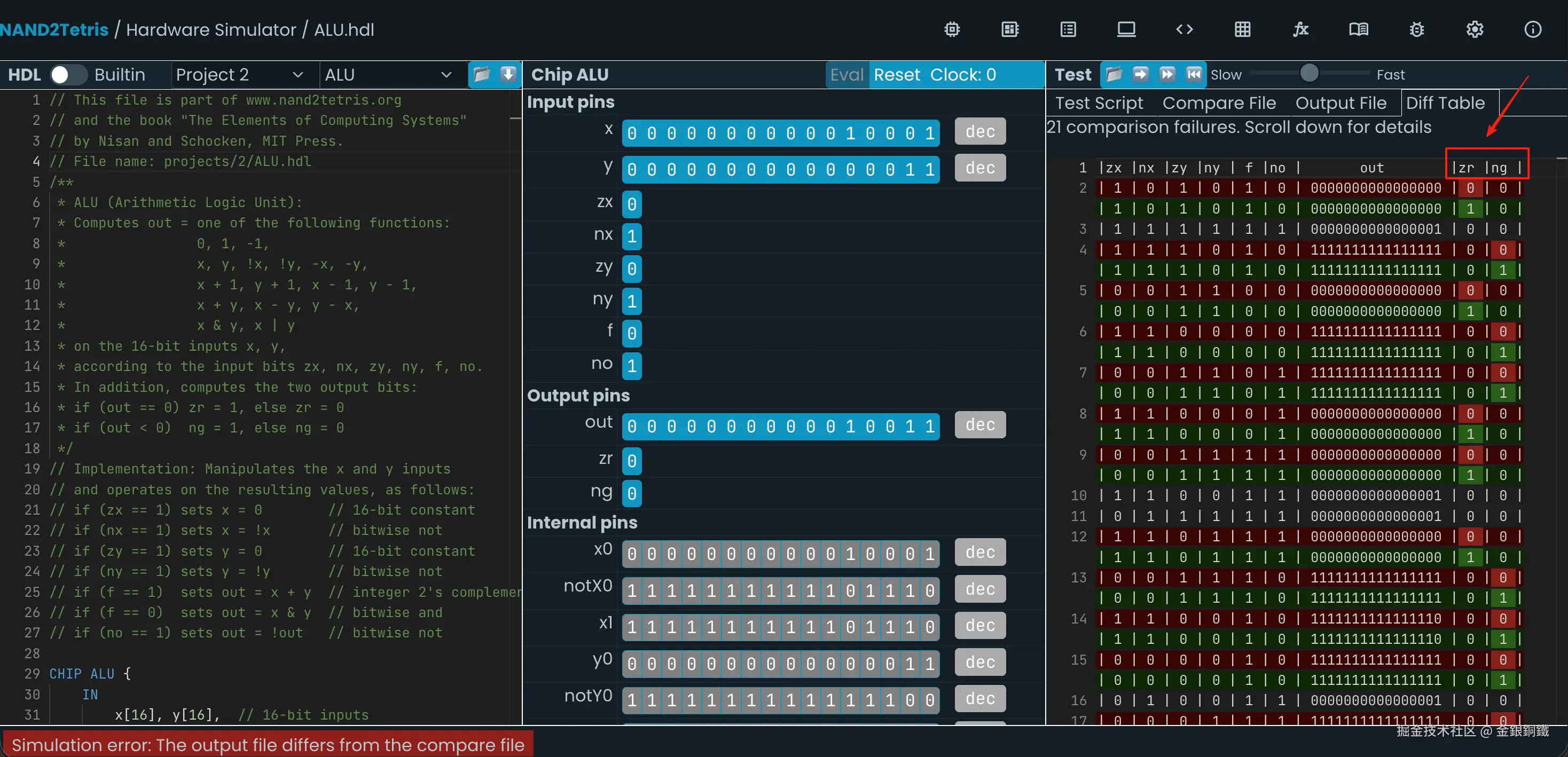

前往 Nand to Tetris Online IDE，选择 Project 2 里的 ALU，效果如下图所示 ⬇️

我们的目标是用 Project 1 里已经实现的各种 chip，以及刚才实现的 HalfAdder/FullAdder/Add16/Inc16 来实现一个 ALU。

这次的输入项比较多，我用一个表格来进行说明

输入	说明
$x[16]$	是 `16` 位的输入
$y[16]$	是 `16` 位的输入
$zx$	用于表示是否要将 $x$ 置零 (我想 `zx` 大约是 `zero x` 的缩写吧)
$nx$	用于表示是否要将 $x$ 取反 (我想 `nx` 大约是 `negate x` 的缩写吧)
$zy$	用于表示是否要将 $y$ 置零 (我想 `zy` 大约是 `zero y` 的缩写吧)
$ny$	用于表示是否要将 $y$ 取反 (我想 `ny` 大约是 `negate y` 的缩写吧)
$f$	用于表示 $out=x+y$ 还是 $out=x\land y$ ( $f=1$ 时为前者， $f=0$ 时为后者)
$no$	用于表示是否要将 $out$ 取反 ( $no=1$ 时需要执行取反操作)

我把输出项的相关信息也整理成一个表格了 ⬇️

输出	说明
$out[16]$	是 `16` 位的输出
$zr$	用于表示 $out$ 是否等于 $0$ (如果 $out=0$ ，则 $zr=1$ ，否则 $zr=0$ )
$ng$	用于表示 $out$ 是否小于 $0$ (如果 $out\lt 0$ ，则 $ng=1$ ，否则 $ng=0$ )

我们要实现的功能如下 ⬇️

/**
 * ALU (Arithmetic Logic Unit):
 * Computes out = one of the following functions:
 *                0, 1, -1,
 *                x, y, !x, !y, -x, -y,
 *                x + 1, y + 1, x - 1, y - 1,
 *                x + y, x - y, y - x,
 *                x & y, x | y
 * on the 16-bit inputs x, y,
 * according to the input bits zx, nx, zy, ny, f, no.
 * In addition, computes the two output bits:
 * if (out == 0) zr = 1, else zr = 0
 * if (out < 0)  ng = 1, else ng = 0
 */
// Implementation: Manipulates the x and y inputs
// and operates on the resulting values, as follows:
// if (zx == 1) sets x = 0        // 16-bit constant
// if (nx == 1) sets x = !x       // bitwise not
// if (zy == 1) sets y = 0        // 16-bit constant
// if (ny == 1) sets y = !y       // bitwise not
// if (f == 1)  sets out = x + y  // integer 2's complement addition
// if (f == 0)  sets out = x & y  // bitwise and
// if (no == 1) sets out = !out   // bitwise not

这次的功能比较复杂。由于以下控制位是依次起作用的，所以我们一个一个来看应该如何实现它们

$zx$
$nx$
$zy$
$ny$
$f$
$no$

第 $1$ 步：实现 $zx$ 的功能

当 $zx=1$ 时，需要对 $x$ 执行清零操作
当 $zx=0$ 时，不修改 $x$

我们可以用一个 Mux16 (在 Project 1 里已经实现了 Mux16)来实现这样的功能，具体的代码如下 ⬇️ （因为下一步可能会对 $x$ 进行取反操作，所以把这一步的输出称为 x0）

Mux16(a= x, b= false, sel= zx, out= x0);

第 $2$ 步：实现 $nx$ 的功能

当 $zx=1$ 时，需要对 $x$ 执行取反操作（上一步将最新的 $x$ 值记录在 x0 里了）
当 $zx=0$ 时，不修改 $x$ （上一步将最新的 $x$ 值记录在 x0 里了）

我们可以先用 Not16 对 x0 进行取反操作得到 notX0，然后再用一个 Mux16 从 x0/notX0 中选择一个作为输出（称这一步的输出为 x1）。对应的代码如下 ⬇️

Not16(in= x0, out= notX0);
Mux16(a= x0, b= notX0, sel= nx, out= x1);

第 $3$ 步：实现 $zy$ 的功能

当 $zy=1$ 时，需要对 $y$ 执行清零操作
当 $zy=0$ 时，不修改 $y$

第 $3$ 步和第 $1$ 步类似，我们直接写代码吧 ⬇️

Mux16(a= y, b= false, sel= zy, out= y0);

第 $4$ 步：实现 $ny$ 的功能

当 $ny=1$ 时，需要对 $y$ 执行取反操作（上一步将最新的 $y$ 值记录在 y0 里了）
当 $zy=0$ 时，不修改 $y$ （上一步将最新的 $y$ 值记录在 y0 里了）

第 $4$ 步和第 $2$ 步类似，我们直接写代码吧 ⬇️

Not16(in= y0, out= notY0);
Mux16(a= y0, b= notY0, sel= ny, out= y1);

第 $5$ 步：实现 $f$ 的功能

当 $f=1$ 时， $out=x+y$ （之前几步将最新的 $x,y$ 值分别记录在 x1/y1 里了）
当 $f=0$ 时， $out=x\land y$ （之前几步将最新的 $x,y$ 值分别记录在 x1/y1 里了）

我们可以先用

Add16 实现 $x+y$ 的操作（称其结果为 addResult）
And16 实现 $x\land y$ 的操作（称其结果为 andResult）

然后用一个 Mux16 决定选择 addResult/andResult 中的哪一个作为输出（称这一步的输出为 out0）。具体的代码如下

And16(a= x1, b= y1, out= andResult);
Add16(a = x1, b = y1, out = addResult);
Mux16(a= andResult, b= addResult, sel= f, out= out0);

第 $6$ 步：实现 $no$ 的功能

当 $no=1$ 时，对 $out$ 进行取反操作（上一步将最新的 $out$ 值记录在 out0 里了）
当 $no=0$ 时，不修改 $out$ （上一步将最新的 $out$ 值记录在 out0 里了）

对应的代码如下 ⬇️

Not16(in= out0, out= notOut0);
Mux16(a= out0, b= notOut0, sel= no, out= out);

至此，实现 ALU 的前 $6$ 个步骤我们都已经完成了。完整的代码如下（我加了点注释）

CHIP ALU {
    IN
        x[16], y[16],  // 16-bit inputs
        zx, // zero the x input?
        nx, // negate the x input?
        zy, // zero the y input?
        ny, // negate the y input?
        f,  // compute (out = x + y) or (out = x & y)?
        no; // negate the out output?
    OUT
        out[16], // 16-bit output
        zr,      // if (out == 0) equals 1, else 0
        ng;      // if (out < 0)  equals 1, else 0

    PARTS:
    // x0 is the x we get after applying zx
    Mux16(a= x, b= false, sel= zx, out= x0);

    // x1 is the x we get after applying nx
    Not16(in= x0, out= notX0);
    Mux16(a= x0, b= notX0, sel= nx, out= x1);

    // y0 is the y we get after applying zy
    Mux16(a= y, b= false, sel= zy, out= y0);

    // y1 is the y we get after applying ny
    Not16(in= y0, out= notY0);
    Mux16(a= y0, b= notY0, sel= ny, out= y1);

    // out0 is the out we get after applying f
    And16(a= x1, b= y1, out= andResult);
    Add16(a = x1, b = y1, out = addResult);
    Mux16(a= andResult, b= addResult, sel= f, out= out0);

    // out is the out we get after applying "no"
    Not16(in= out0, out= notOut0);
    Mux16(a= out0, b= notOut0, sel= no, out= out);
}

上述代码的仿真结果如下 ⬇️

观察仿真结果后，我们会发现， $out$ 这个输出没有问题，但是 $zr$ 和 $ng$ 的结果，很多是错误的。这是因为我们还没有实现 $zr$ 和 $ng$ 的逻辑

第 $7$ 步：实现 $zr$ 的功能

当 $out=0$ 时， $zr=1$
当 $out\ne 0$ 时， $zr=0$

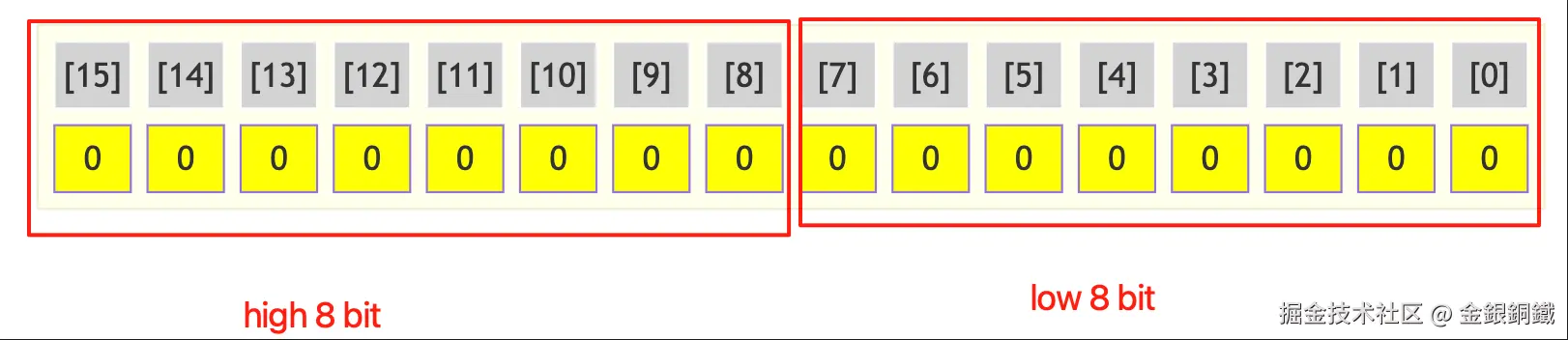

因为 $out$ 一共有 $16$ 位，所以当 $out$ 的值为 $0$ 时， $out[0],out[1],...,out[15]$ 全都是 $0$ 。这 $16$ 位可以分位高 $8$ 位和低 $8$ 位 ⬇️

如果 $out$ 同时满足以下两个条件，那么 $out$ 的所有位(共 $16$ 位)都是 $0$ 。

其高 $8$ 位全都是 $0$ ，并且
其低 $8$ 位全都是 $0$

我们可以把第 $6$ 步的代码调整成这样 ⬇️ ⬇️

    Not16(in= out0, out= notOut0);
    Mux16(a= out0, b= notOut0, sel= no, out= out,
    out[0..7]= low8, out[8..15]= high8);

    Or8Way(in= high8, out= high8Or);
    Or8Way(in= low8, out= low8Or);
    Or(a= high8Or, b= low8Or, out= orResult);
    Not(in= orResult, out= zr);

第 $8$ 步：实现 $ng$ 的功能

当 $out\lt 0$ 时， $ng=1$
当 $out\ge 0$ 时， $ng=0$

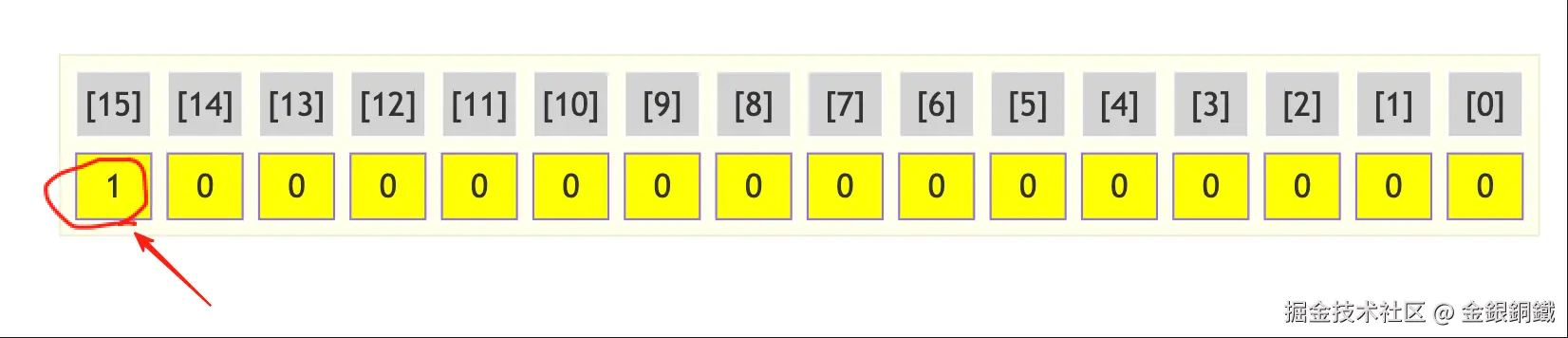

以 $-2^{15}$ 这个负数为例，当 $out$ 的值等于 $-2^{15}$ 时，它的每一位是这个样子 ⬇️

一般地，当 $out\lt 0$ 时， $out[15]=1$ ；当 $out[15]=1$ 时， $out\lt 0$ 。

所以我们只需要判断 $out[15]$ 的值是否为 $1$ ，就知道 $ng$ 的值应该是什么了。我们可以把第 $6$ 步的代码调整成这样 ⬇️

    Not16(in= out0, out= notOut0);
    Mux16(a= out0, b= notOut0, sel= no, out= out, out[15]= ng);

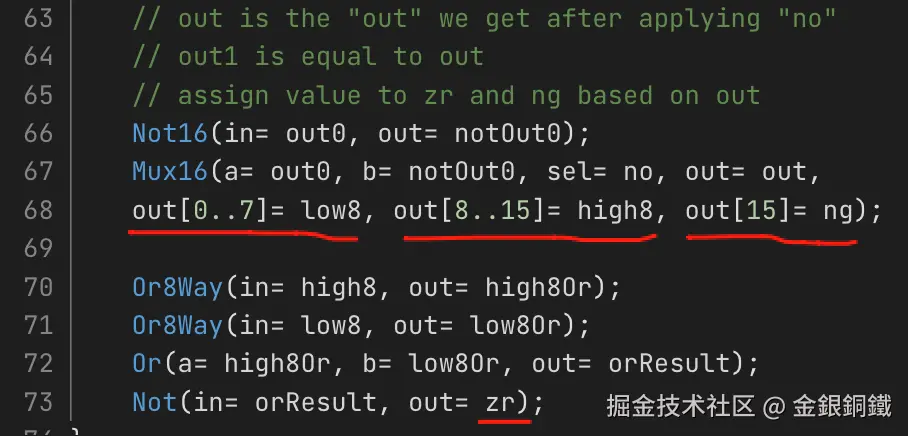

我们把对 $zr$ 和 $ng$ 的计算的代码调整一下 ⬇️

对 $out$ 的高 $8$ 位和低 $8$ 位分别进行 Or 运算(得到的结果是 $high8,low8$ )，在此基础上计算 $zr$ 的值（在下图的 $68$ 行至 $73$ 行）
将 $out$ 的最高位赋值给 $ng$ （在下图的 $68$ 行）

现在可以把 $8$ 个步骤的代码合并在一起了，完整的代码如下 ⬇️

// This file is part of www.nand2tetris.org
// and the book "The Elements of Computing Systems"
// by Nisan and Schocken, MIT Press.
// File name: projects/2/ALU.hdl
/**
 * ALU (Arithmetic Logic Unit):
 * Computes out = one of the following functions:
 *                0, 1, -1,
 *                x, y, !x, !y, -x, -y,
 *                x + 1, y + 1, x - 1, y - 1,
 *                x + y, x - y, y - x,
 *                x & y, x | y
 * on the 16-bit inputs x, y,
 * according to the input bits zx, nx, zy, ny, f, no.
 * In addition, computes the two output bits:
 * if (out == 0) zr = 1, else zr = 0
 * if (out < 0)  ng = 1, else ng = 0
 */
// Implementation: Manipulates the x and y inputs
// and operates on the resulting values, as follows:
// if (zx == 1) sets x = 0        // 16-bit constant
// if (nx == 1) sets x = !x       // bitwise not
// if (zy == 1) sets y = 0        // 16-bit constant
// if (ny == 1) sets y = !y       // bitwise not
// if (f == 1)  sets out = x + y  // integer 2's complement addition
// if (f == 0)  sets out = x & y  // bitwise and
// if (no == 1) sets out = !out   // bitwise not

CHIP ALU {
    IN
        x[16], y[16],  // 16-bit inputs
        zx, // zero the x input?
        nx, // negate the x input?
        zy, // zero the y input?
        ny, // negate the y input?
        f,  // compute (out = x + y) or (out = x & y)?
        no; // negate the out output?
    OUT
        out[16], // 16-bit output
        zr,      // if (out == 0) equals 1, else 0
        ng;      // if (out < 0)  equals 1, else 0

    PARTS:
    // x0 is the "x" we get after applying zx
    Mux16(a= x, b= false, sel= zx, out= x0);

    // x1 is the "x" we get after applying nx
    Not16(in= x0, out= notX0);
    Mux16(a= x0, b= notX0, sel= nx, out= x1);

    // y0 is the "y" we get after applying zy
    Mux16(a= y, b= false, sel= zy, out= y0);

    // y1 is the "y" we get after applying ny
    Not16(in= y0, out= notY0);
    Mux16(a= y0, b= notY0, sel= ny, out= y1);

    // out0 is the "out" we get after applying f
    And16(a= x1, b= y1, out= andResult);
    Add16(a = x1, b = y1, out = addResult);
    Mux16(a= andResult, b= addResult, sel= f, out= out0);

    // out is the "out" we get after applying "no"
    // out1 is equal to out
    // assign value to zr and ng based on out
    Not16(in= out0, out= notOut0);
    Mux16(a= out0, b= notOut0, sel= no, out= out,
    out[0..7]= low8, out[8..15]= high8, out[15]= ng);

    Or8Way(in= high8, out= high8Or);
    Or8Way(in= low8, out= low8Or);
    Or(a= high8Or, b= low8Or, out= orResult);
    Not(in= orResult, out= zr);
}

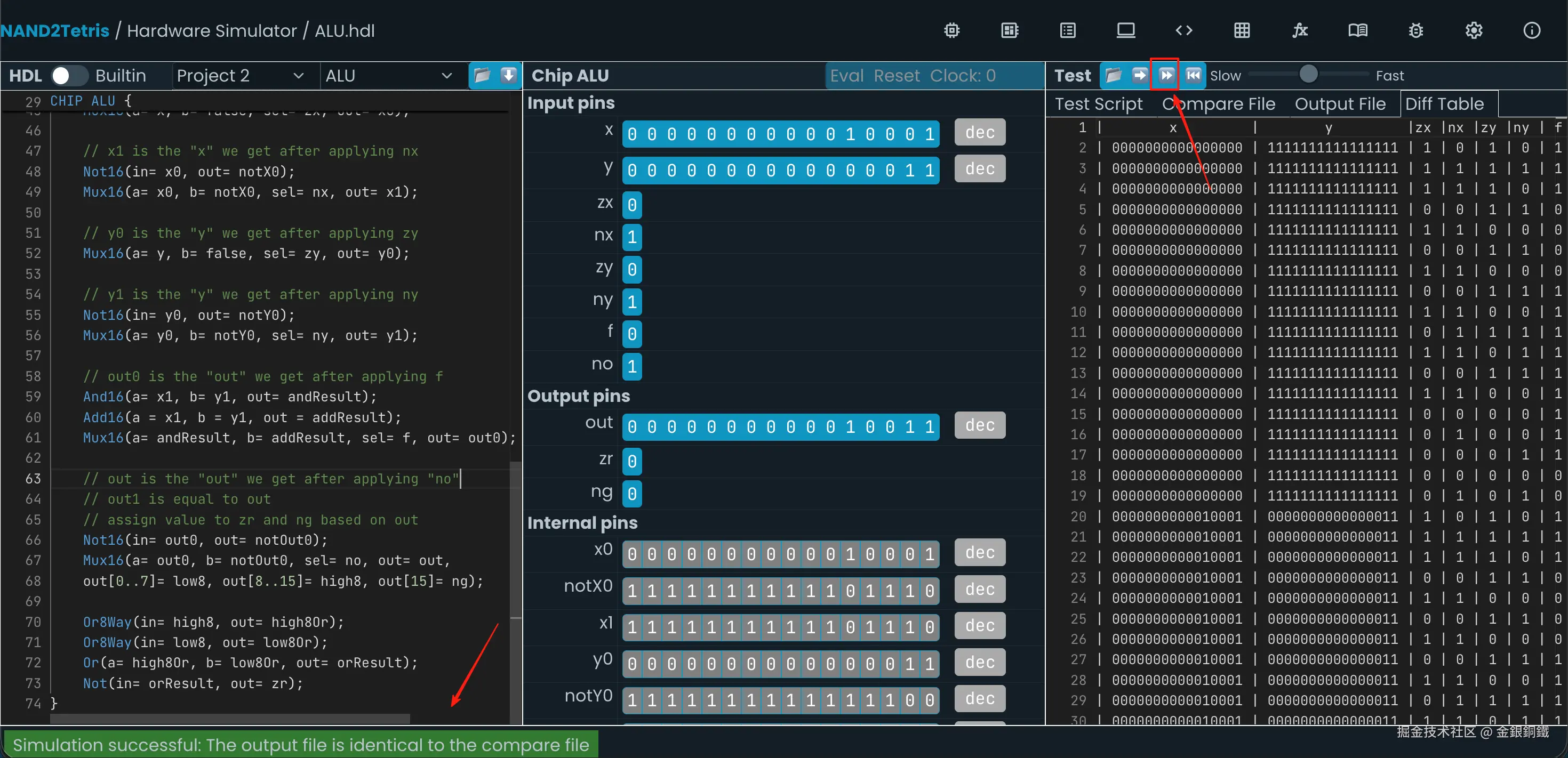

这样的代码可以通过仿真测试，效果如下图所示 ⬇️

实现 `ALU` 的其他思路

我觉得还有其他思路可以实现 ALU 中的第 $7$ 步(即 $zr$ )，利用 $ng$ ，我们可以判断出 $out$ 的最高位是否是 $1$ 。如果 $out$ 的最高位是 $0$ 的话，那么会有两种可能 ⬇️

$out$ 表示 $0$
$out$ 表示一个正整数

我们要做的事情就是区分上面的两种可能。

思路 $1$ ：借助 `Inc16` 来判断

令 $x=0000000000000000_2, y=1111111111111111_2$ 。注意到

对 $x$ 取反会得到 $y$ ，而 $y+1=x$ (在补码加法的意义下)
对满足 $0000000000000000_2 \lt n \le 0111111111111111_2$ 的任意正整数 $n$ 而言， $(\sim n)+1$ 得到的结果的最高位是 $1$

基于上述观察，我们可以这样判定 $zr$ 。如果以下两个条件同时满足，那么 $zr$ 是 $1$ ，否则 $zr$ 是 $0$

$out[15]$ 是 $0$
$\text{Inc16}(\text{Not16}(out))$ 的结果的最高位是 $0$

所以我们可以这样来设计 $zr$ ⬇️ (因为第 $6$ 步的代码也做了小的调整，所以下面的代码包含了第 $6$ 步)

    // out is the "out" we get after applying "no"
    // out1 is equal to out
    // assign value to ng
    Not16(in= out0, out= notOut0);
    Mux16(a= out0, b= notOut0, sel= no,
    out= out, out= out1, out[15]= ng, out[15]= zr1);

    // assign value to zr
    Not16(in= out1, out= notOut);
    Inc16(in= notOut, out[15]= zr2);
    Or(a= zr1, b= zr2, out= zr3);
    Not(in= zr3, out= zr);

完整的代码如下

// This file is part of www.nand2tetris.org
// and the book "The Elements of Computing Systems"
// by Nisan and Schocken, MIT Press.
// File name: projects/2/ALU.hdl
/**
 * ALU (Arithmetic Logic Unit):
 * Computes out = one of the following functions:
 *                0, 1, -1,
 *                x, y, !x, !y, -x, -y,
 *                x + 1, y + 1, x - 1, y - 1,
 *                x + y, x - y, y - x,
 *                x & y, x | y
 * on the 16-bit inputs x, y,
 * according to the input bits zx, nx, zy, ny, f, no.
 * In addition, computes the two output bits:
 * if (out == 0) zr = 1, else zr = 0
 * if (out < 0)  ng = 1, else ng = 0
 */
// Implementation: Manipulates the x and y inputs
// and operates on the resulting values, as follows:
// if (zx == 1) sets x = 0        // 16-bit constant
// if (nx == 1) sets x = !x       // bitwise not
// if (zy == 1) sets y = 0        // 16-bit constant
// if (ny == 1) sets y = !y       // bitwise not
// if (f == 1)  sets out = x + y  // integer 2's complement addition
// if (f == 0)  sets out = x & y  // bitwise and
// if (no == 1) sets out = !out   // bitwise not

CHIP ALU {
    IN
        x[16], y[16],  // 16-bit inputs
        zx, // zero the x input?
        nx, // negate the x input?
        zy, // zero the y input?
        ny, // negate the y input?
        f,  // compute (out = x + y) or (out = x & y)?
        no; // negate the out output?
    OUT
        out[16], // 16-bit output
        zr,      // if (out == 0) equals 1, else 0
        ng;      // if (out < 0)  equals 1, else 0

    PARTS:
    // x0 is the "x" we get after applying zx
    Mux16(a= x, b= false, sel= zx, out= x0);

    // x1 is the "x" we get after applying nx
    Not16(in= x0, out= notX0);
    Mux16(a= x0, b= notX0, sel= nx, out= x1);

    // y0 is the "y" we get after applying zy
    Mux16(a= y, b= false, sel= zy, out= y0);

    // y1 is the "y" we get after applying ny
    Not16(in= y0, out= notY0);
    Mux16(a= y0, b= notY0, sel= ny, out= y1);

    // out0 is the "out" we get after applying f
    And16(a= x1, b= y1, out= andResult);
    Add16(a = x1, b = y1, out = addResult);
    Mux16(a= andResult, b= addResult, sel= f, out= out0);

    // out is the "out" we get after applying "no"
    // out1 is equal to out
    // assign value to ng
    Not16(in= out0, out= notOut0);
    Mux16(a= out0, b= notOut0, sel= no,
    out= out, out= out1, out[15]= ng, out[15]= zr1);

    // assign value to zr
    Not16(in= out1, out= notOut);
    Inc16(in= notOut, out[15]= zr2);
    Or(a= zr1, b= zr2, out= zr3);
    Not(in= zr3, out= zr);
}

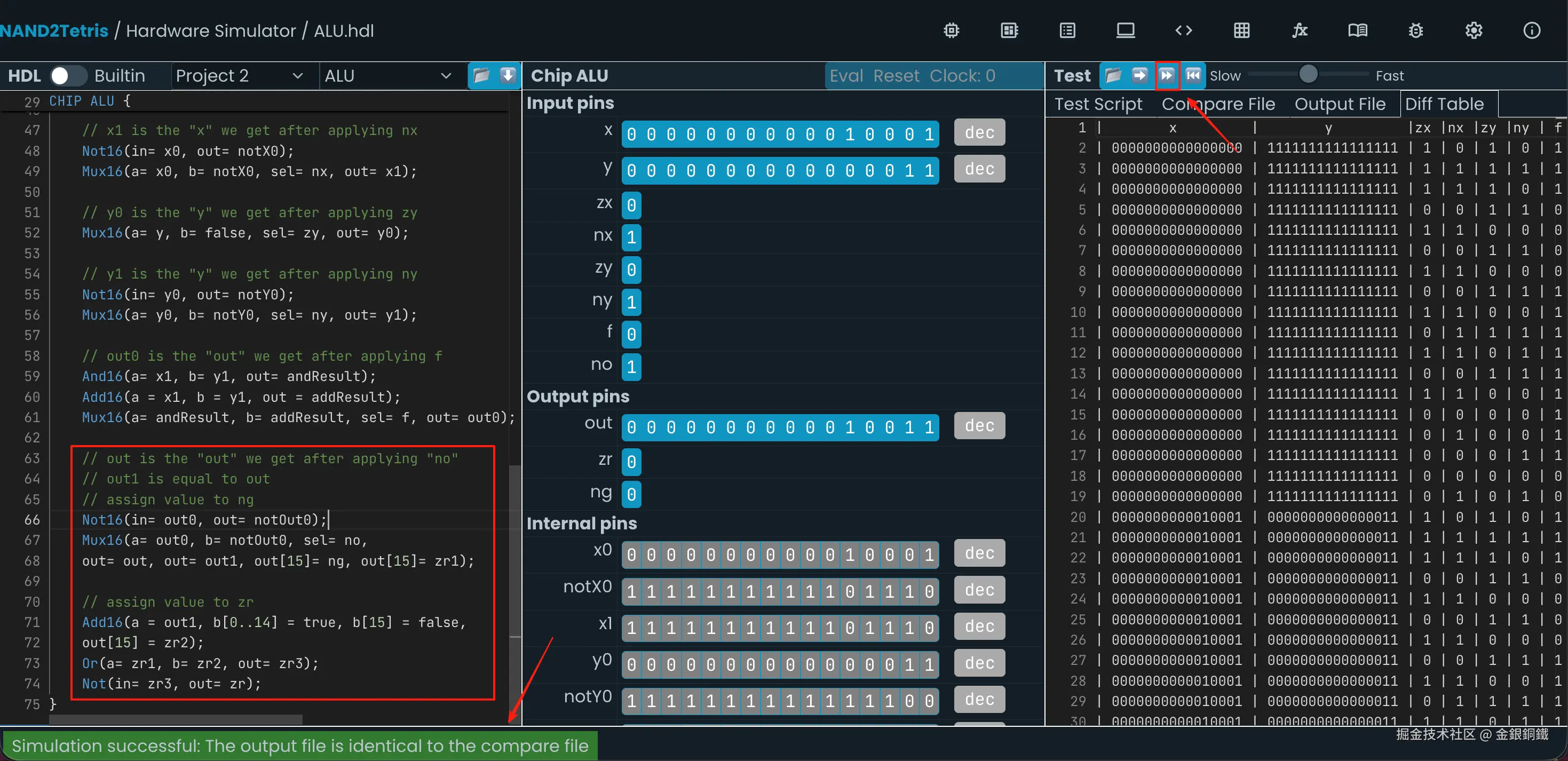

这样的代码可以通过仿真测试，效果如下图所示 ⬇️

思路 $2$ ：借助 `Add16` 来判断

令 $x=0000000000000000_2, y=0111111111111111_2$ 。注意到

$x+y=y$ , 而 $y$ 的最高位是 $0$
对满足 $0000000000000000_2 \lt n \le 0111111111111111_2$ 任意正整数 $n$ 而言， $n+y$ 的结果的最高位是 $1$

基于上述观察，我们可以这样判定 $zr$ 。如果以下两个条件同时满足，那么 $zr$ 是 $1$ ，否则 $zr$ 是 $0$

$out[15]$ 是 $0$
$out+0111111111111111_2$ 的结果的最高位是 $0$

所以我们可以这样来设计 $zr$ ⬇️ (因为第 $6$ 步的代码也做了小的调整，所以下面的代码包含了第 $6$ 步)

    // out is the "out" we get after applying "no"
    // out1 is equal to out
    // assign value to ng
    Not16(in= out0, out= notOut0);
    Mux16(a= out0, b= notOut0, sel= no,
    out= out, out= out1, out[15]= ng, out[15]= zr1);

    // assign value to zr
    Add16(a = out1, b[0..14] = true, b[15] = false,
    out[15] = zr2);
    Or(a= zr1, b= zr2, out= zr3);
    Not(in= zr3, out= zr);

完整的代码如下

// This file is part of www.nand2tetris.org
// and the book "The Elements of Computing Systems"
// by Nisan and Schocken, MIT Press.
// File name: projects/2/ALU.hdl
/**
 * ALU (Arithmetic Logic Unit):
 * Computes out = one of the following functions:
 *                0, 1, -1,
 *                x, y, !x, !y, -x, -y,
 *                x + 1, y + 1, x - 1, y - 1,
 *                x + y, x - y, y - x,
 *                x & y, x | y
 * on the 16-bit inputs x, y,
 * according to the input bits zx, nx, zy, ny, f, no.
 * In addition, computes the two output bits:
 * if (out == 0) zr = 1, else zr = 0
 * if (out < 0)  ng = 1, else ng = 0
 */
// Implementation: Manipulates the x and y inputs
// and operates on the resulting values, as follows:
// if (zx == 1) sets x = 0        // 16-bit constant
// if (nx == 1) sets x = !x       // bitwise not
// if (zy == 1) sets y = 0        // 16-bit constant
// if (ny == 1) sets y = !y       // bitwise not
// if (f == 1)  sets out = x + y  // integer 2's complement addition
// if (f == 0)  sets out = x & y  // bitwise and
// if (no == 1) sets out = !out   // bitwise not

CHIP ALU {
    IN
        x[16], y[16],  // 16-bit inputs
        zx, // zero the x input?
        nx, // negate the x input?
        zy, // zero the y input?
        ny, // negate the y input?
        f,  // compute (out = x + y) or (out = x & y)?
        no; // negate the out output?
    OUT
        out[16], // 16-bit output
        zr,      // if (out == 0) equals 1, else 0
        ng;      // if (out < 0)  equals 1, else 0

    PARTS:
    // x0 is the "x" we get after applying zx
    Mux16(a= x, b= false, sel= zx, out= x0);

    // x1 is the "x" we get after applying nx
    Not16(in= x0, out= notX0);
    Mux16(a= x0, b= notX0, sel= nx, out= x1);

    // y0 is the "y" we get after applying zy
    Mux16(a= y, b= false, sel= zy, out= y0);

    // y1 is the "y" we get after applying ny
    Not16(in= y0, out= notY0);
    Mux16(a= y0, b= notY0, sel= ny, out= y1);

    // out0 is the "out" we get after applying f
    And16(a= x1, b= y1, out= andResult);
    Add16(a = x1, b = y1, out = addResult);
    Mux16(a= andResult, b= addResult, sel= f, out= out0);

    // out is the "out" we get after applying "no"
    // out1 is equal to out
    // assign value to ng
    Not16(in= out0, out= notOut0);
    Mux16(a= out0, b= notOut0, sel= no,
    out= out, out= out1, out[15]= ng, out[15]= zr1);

    // assign value to zr
    Add16(a = out1, b[0..14] = true, b[15] = false,
    out[15] = zr2);
    Or(a= zr1, b= zr2, out= zr3);
    Not(in= zr3, out= zr);
}

这样的代码可以通过仿真测试，效果如下图所示 ⬇️

其他

$out$ 的值为 $0$ 或者 $-2^{15}$ 时，每一位的值是如何画出来的？

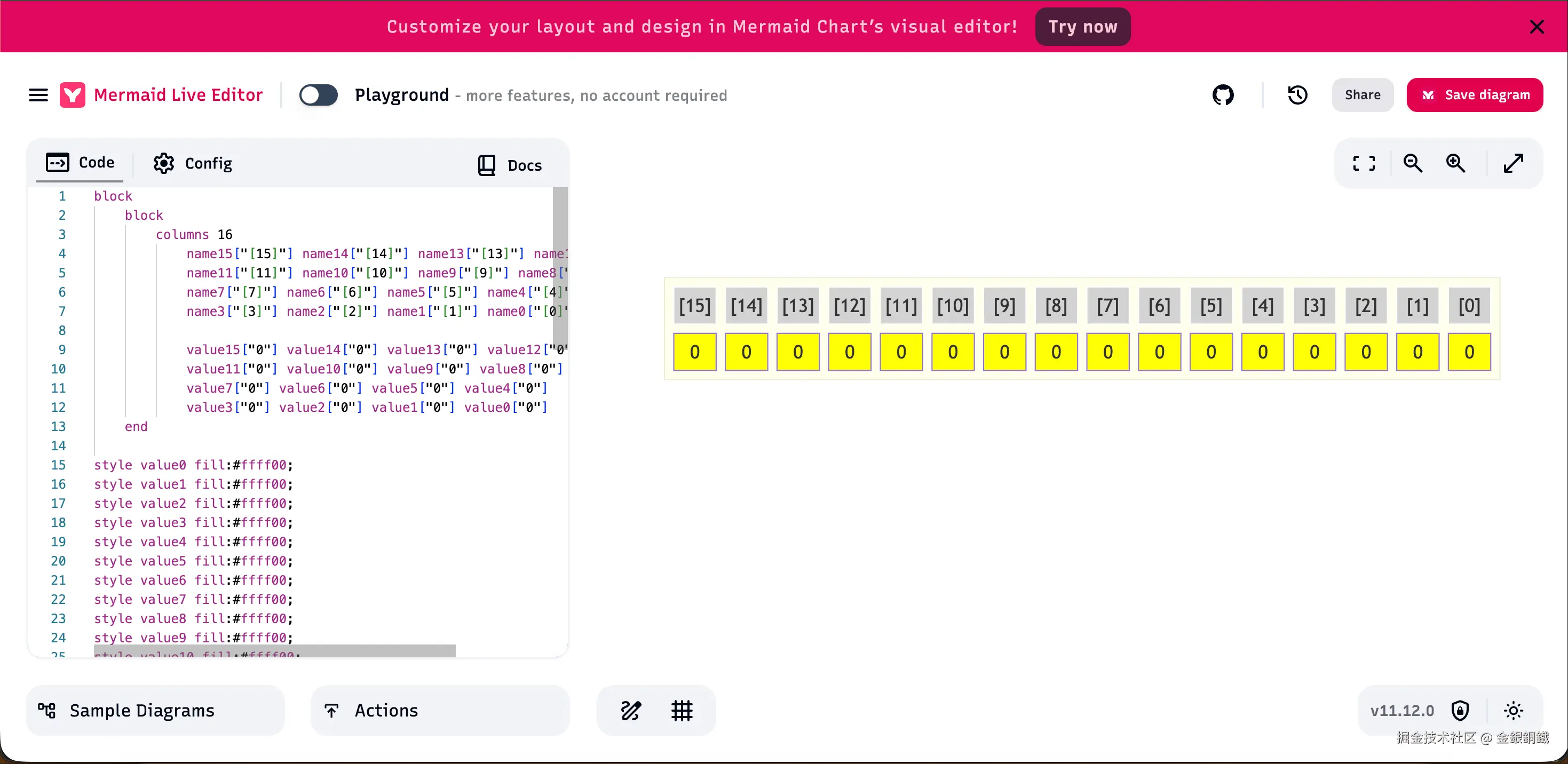

我是通过 mermaid.live 页面来绘制那些图的。其中 $out=0$ 时，对应的代码如下 ⬇️ （ $out=-2^{15}$ 时的代码也大同小异，就不赘述了）

block
    block
        columns 16
            name15["[15]"] name14["[14]"] name13["[13]"] name12["[12]"]
            name11["[11]"] name10["[10]"] name9["[9]"] name8["[8]"]
            name7["[7]"] name6["[6]"] name5["[5]"] name4["[4]"]
            name3["[3]"] name2["[2]"] name1["[1]"] name0["[0]"]

            value15["0"] value14["0"] value13["0"] value12["0"]
            value11["0"] value10["0"] value9["0"] value8["0"]
            value7["0"] value6["0"] value5["0"] value4["0"]
            value3["0"] value2["0"] value1["0"] value0["0"]
    end

style value0 fill:#ffff00;
style value1 fill:#ffff00;
style value2 fill:#ffff00;
style value3 fill:#ffff00;
style value4 fill:#ffff00;
style value5 fill:#ffff00;
style value6 fill:#ffff00;
style value7 fill:#ffff00;
style value8 fill:#ffff00;
style value9 fill:#ffff00;
style value10 fill:#ffff00;
style value11 fill:#ffff00;
style value12 fill:#ffff00;
style value13 fill:#ffff00;
style value14 fill:#ffff00;
style value15 fill:#ffff00;

style name0 fill:#d3d3d3,stroke:#fff;
style name1 fill:#d3d3d3,stroke:#fff;
style name2 fill:#d3d3d3,stroke:#fff;
style name3 fill:#d3d3d3,stroke:#fff;
style name4 fill:#d3d3d3,stroke:#fff;
style name5 fill:#d3d3d3,stroke:#fff;
style name6 fill:#d3d3d3,stroke:#fff;
style name7 fill:#d3d3d3,stroke:#fff;
style name8 fill:#d3d3d3,stroke:#fff;
style name9 fill:#d3d3d3,stroke:#fff;
style name10 fill:#d3d3d3,stroke:#fff;
style name11 fill:#d3d3d3,stroke:#fff;
style name12 fill:#d3d3d3,stroke:#fff;
style name13 fill:#d3d3d3,stroke:#fff;
style name14 fill:#d3d3d3,stroke:#fff;
style name15 fill:#d3d3d3,stroke:#fff;

具体的语法请参考 Block Diagrams Documentation

$a$	$b$	$c$	$sum$	$carry$
$0$	$0$	$0$	$0$	$0$
$0$	$0$	$1$	$1$	$0$
$0$	$1$	$0$	$1$	$0$
$0$	$1$	$1$	$0$	$1$
$1$	$0$	$0$	$1$	$0$
$1$	$0$	$1$	$0$	$1$
$1$	$1$	$0$	$0$	$1$
$1$	$1$	$1$	$1$	$1$

$a$	$b$	$c$	$sum$	$carry$
$0$	$0$	$0$	$0$	$0$
$0$	$0$	$1$	$1$	$0$
$0$	$1$	$0$	$1$	$0$
$0$	$1$	$1$	$0$	$1$
$1$	$0$	$0$	$1$	$0$
$1$	$0$	$1$	$0$	$1$
$1$	$1$	$0$	$0$	$1$
$1$	$1$	$1$	$1$	$1$

From Nand to Tetris 里的 Project 2

背景

说明

正文

1. 实现 HalfAdder

2. 实现 FullAdder

基于 DNF 来化简

化简 sumsumsum

化简 carrycarrycarry

利用 HalfAdder 来进行化简

如何表示 sumsumsum

如何表示 carrycarrycarry

3. 实现 161616 位加法器(Add16)

4. 实现 161616 位自增器(Inc16)

5. 实现算术逻辑单元(ALU)

第 111 步：实现 zxzxzx 的功能

第 222 步：实现 nxnxnx 的功能

第 333 步：实现 zyzyzy 的功能

第 444 步：实现 nynyny 的功能

第 555 步：实现 fff 的功能

第 666 步：实现 nonono 的功能

第 777 步：实现 zrzrzr 的功能

第 888 步：实现 ngngng 的功能

实现 ALU 的其他思路

思路 111： 借助 Inc16 来判断

思路 222： 借助 Add16 来判断

其他

outoutout 的值为 000 或者 −215-2^{15}−215 时，每一位的值是如何画出来的？

参考资料

1. 实现 `HalfAdder`

2. 实现 `FullAdder`

基于 `DNF` 来化简

化简 $sum$

化简 $carry$

利用 `HalfAdder` 来进行化简

如何表示 $sum$

如何表示 $carry$

3. 实现 $16$ 位加法器(`Add16`)

4. 实现 $16$ 位自增器(`Inc16`)

5. 实现算术逻辑单元(`ALU`)

第 $1$ 步：实现 $zx$ 的功能

第 $2$ 步：实现 $nx$ 的功能

第 $3$ 步：实现 $zy$ 的功能

第 $4$ 步：实现 $ny$ 的功能

第 $5$ 步：实现 $f$ 的功能

第 $6$ 步：实现 $no$ 的功能

第 $7$ 步：实现 $zr$ 的功能

第 $8$ 步：实现 $ng$ 的功能

实现 `ALU` 的其他思路

思路 $1$ ：借助 `Inc16` 来判断

思路 $2$ ：借助 `Add16` 来判断

$out$ 的值为 $0$ 或者 $-2^{15}$ 时，每一位的值是如何画出来的？

$a$	$b$	$c$	$sum$	$carry$
$0$	$0$	$0$	$0$	$0$
$0$	$0$	$1$	$1$	$0$
$0$	$1$	$0$	$1$	$0$
$0$	$1$	$1$	$0$	$1$
$1$	$0$	$0$	$1$	$0$
$1$	$0$	$1$	$0$	$1$
$1$	$1$	$0$	$0$	$1$
$1$	$1$	$1$	$1$	$1$
