检测原理
电路输入端为一字线激光器为光源，检测部分为光源正下方的300mm~1000mm的一字线投影，该部分放置多枚光电二极管组成光电二极管线阵列。
实验条件选型
1、光电二极管：日本滨松光电提供的S7509。
2、激光器：淘宝购买的一体化半导体激光器，功率为30mW（最高功率可能根据实际测量时改变），安装有一字线的镜片。可以实现60°、120°等的发散角。设计电路时使用120°发散角。
激光器到线阵列的距离为1.2m，此时激光器产生的一字线长度应为2.4m，而线阵列的长度为300mm~1000mm，线阵列中点与一字线中点重合，即线阵列1m时，线阵列的左端点到一字线左端点与两者右端点之间的距离相等。
电路功能参数
1、精确度（分辨率）：保持激光器常亮，待测环境是从无烟到充斥烟雾。在该条件下的检测精度应该尽可能高。
2、采样频率：整条线阵列探测器的数据读取频率是120Hz；
3、采集端长度：线阵列探测器长度可调，可以满足300mm到1000mm范围内大部分尺寸。
4、数据处理：原始数据通过串口转USB，在上位机可以读取并且实时显示、图标显示。

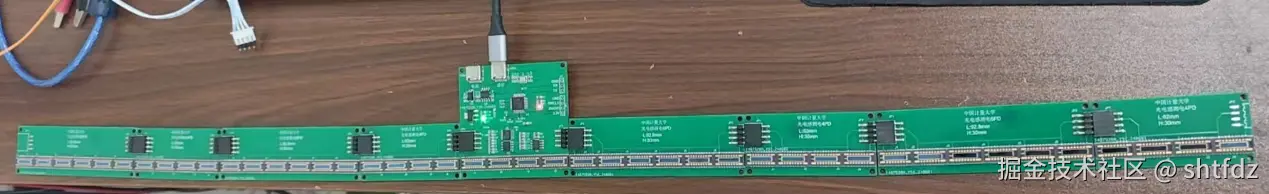

(产品图片)
