CG-02: 从2D变换到3D变换如果要看懂本文，需要了解简单的矩阵运算，包括乘法、逆矩阵、转置、正交矩阵这些概念。下

如果要看懂本文，需要了解简单的矩阵运算，包括乘法、逆矩阵、转置、正交矩阵这些概念。

下面内容纯手打，无AI，请放心食用。

3D坐标系

2D坐标系是x轴、y轴相互垂直，并且向右向上为正，为了方便我们讨论，也要先规定一下3D中的x y z轴的方向。

左右手坐标系如何理解？

简单来说，左右手坐标系就是为了规定旋转的正方向。对于2D我们说一个向量旋转的正方向，那么默认就是逆时针方向。但是在3D中绕轴旋转 $\theta$ ，我们必须确定 $\theta$ 朝哪边旋转才是正的。判断方式也很简单，类似于我们初中学过的右手螺旋定则：

图片来源：juejin.cn/post/722038…

使用哪种规定并没有正确错误，只不过是不同的领域的习惯不同，大家都遵守某个习惯，后续讨论可以免于很多重复说明的麻烦而已，不用过分纠结。

3D变换

对于平移和缩放，直接类比2D的变换矩阵

平移：

T(x,y,z)= \begin{bmatrix} 1 & 0 & 0 & x\\ 0 & 1 & 0 & y\\ 0 & 0 & 1 & z\\ 0 & 0 & 0 & 1 \end{bmatrix}

css transform写法：transform: translateX(x) translateY(y) translateZ(z)

缩放：

S(s_x,s_y,s_z)= \begin{bmatrix} s_x & 0 & 0 & 0\\ 0 & s_y & 0 & 0\\ 0 & 0 & s_z & 0\\ 0 & 0 & 0 & 1 \end{bmatrix}

css中3d缩放用的是scale3d，但是由于大部分元素都是平面的，缩放z轴看不到有什么变化。如果一个面已经被3d旋转了，再进行scaleZ 是可以看到效果的

绕坐标轴旋转

如绕X轴，当一个向量绕X轴旋转的时候，它的x坐标不变，那么我们可以把它看作是在y-z平面旋转 $\theta$ , 回想2D旋转的矩阵，旋转 $\theta$ 的矩阵为 ...

那么我们在3D的4x4齐次矩阵中，保持第一行和第一列不变（x不变）:

\begin{bmatrix} 1 & 0 & 0 & 0\\ 0 & ? & ? & 0\\ 0 & ? & ? & 0\\ 0 & 0 & 0 & 1 \end{bmatrix}

把2D旋转矩阵的内容入剩下的位置，得到：

R_x(\theta)= \begin{bmatrix} 1 & 0 & 0 & 0\\ 0 & \cos\theta & -\sin\theta & 0\\ 0 & \sin\theta & \cos\theta & 0\\ 0 & 0 & 0 & 1 \end{bmatrix}

但是绕Y轴不太一样，因为在右手坐标系下，Z轴旋转到X轴才是正方向，但是我们说的旋转是X旋转到Z，所以旋转部分这里得取一个负号，也就是 $\theta$ 变成 $- \theta$

使用html+CSS实现一个立方体

可以利用上面学到的一些变换，来实现一个立方体，思路很简单，创建6个面，分别把他们进行平移、旋转得到前后左右上下6个面，注释在codepen代码里，感兴趣的自己看。可以参考这个文章来实现：dev.to/joeattardi/…

绕任意轴旋转

3D旋转必须指定一个旋转轴和一个角度，对于一个旋转，我们可以把它分解成绕x、绕y和绕z轴三个方向的旋转，也就是：

R = R_x(\alpha)R_y(\beta)R_z(\gamma)

感兴趣的可以看下 Rodrigues旋转公式，定义了绕任意轴旋转的变换矩阵。

MVP变换

我们想象一下，拍一张照片需要做什么？

调整好物体的位置
摆放好相机
按下快门

上面这三个步骤分别对应三个变换，分别是模型变换(Model)、视图变换(View)以及投影(Projection)。

任何3D的物体要想渲染在平面中，都需要经过这三个步骤变换。

相机位置视角的约定

在图形学里，我们一般假定相机不动，世界/物体做逆向变换。这个也好理解，物体和相机一起移动，成像不变，那么我们可以把相机往上移动，看成是相机不动，物体向下移动。这样的好处是，固定一个因素，其他计算可以稍微简化一点。

相机的成像取决于三个因素：

相机的位置 $e$
相机镜头的方向 $g$
向上的方向 $t$ 。因为镜头是分上下的，你把镜头上下颠倒，拍出来的照片也是上下颠倒的。

我们也约定，相机固定在原点，向上方向为Y，看向-Z，那么就可以得到相机的坐标系三个方向：

r = \hat g \times \hat t \\ u = \hat t\\ f = -\hat g

那么按照约定，需要将相机坐标系与世界坐标系对齐一下，也就是把让 $g$ 指向 $-z$ , $t$ 指向 $y$ , 与gt平面垂直的 $g \times t$ 指向 $x$ 。

这个变换并不好求，但是如果反过来，让 $z$ 指向 $-g$ , $y$ 指向 $t$ ， $x$ 指向 $g \times t$ 比较简单：

看下面这个单位阵，代表初始x y z轴的方向，第一列表示x的单位向量

I = \begin{bmatrix} 1 & 0 & 0 \\ 0 & 1 & 0 \\ 0 & 0 & 1 \end{bmatrix}

现在x的单位向量变成了 $g \times t$ 方向，那么第一列就可以写成

\begin{bmatrix} (g\times t)_x\\ (g\times t)_y\\ (g\times t)_z \end{bmatrix}

类似的，我们可以写出剩下两列

\begin{bmatrix} (g\times t)_x & t_x & -g_x\\ (g\times t)_y & t_y & -g_y\\ (g\times t)_z & t_z & -g_z \end{bmatrix}

这个变换矩阵并不是我们想要的，我们想要的是他的逆变换，那么怎么求逆矩阵呢？其实这个矩阵是正交矩阵（三个列向量互相垂直，并且都是单位向量），他有一个很好的性质，就是他的逆矩阵就是他的转置：

R^{-1}=R^T

投影(Projection)

为什么会有“一叶障目”这种现象？这是因为我们人眼看到物体符合近大远小的透视投影的效果。

正交投影可以理解为摄像机距离物体无限远，在这种情况下，不存在近大远小的效果，在工程领域常用在工程制图上（想一下小学做过的三视图问题）

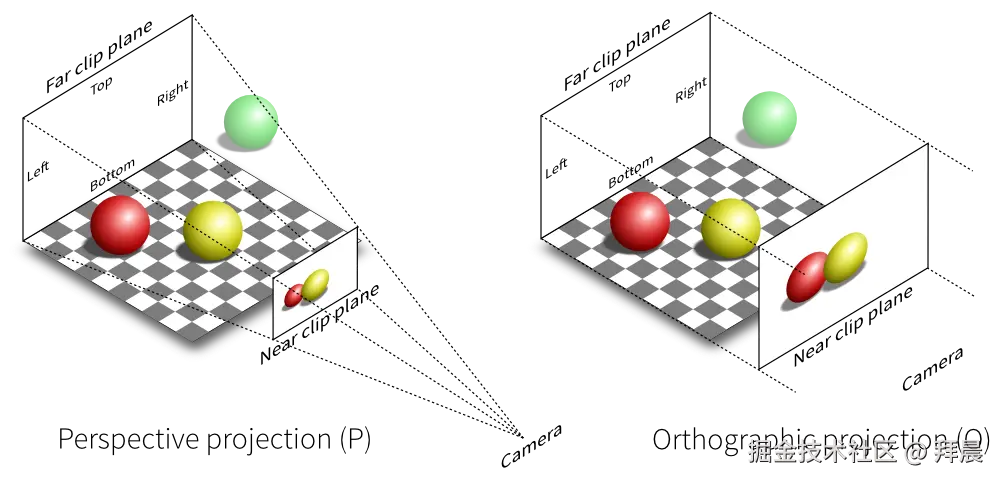

这里有个图很好的区分了两种投影方式：

可以看到对于透视投影，远近平面形成了一个锥形，我们叫做视锥(frustum)，连接远近平面对应的点，相较于一点点就是相机的位置。对于正交投影，远近平面构成是一个长方体。

在图中可以看到，透视投影的成像是存在近大远小的，正交投影不管远近大小都一样，只存在遮挡关系。

正交投影

约定：相机在原点，看相 -Z 方向，相机向上方向为Y

正交投影的过程：

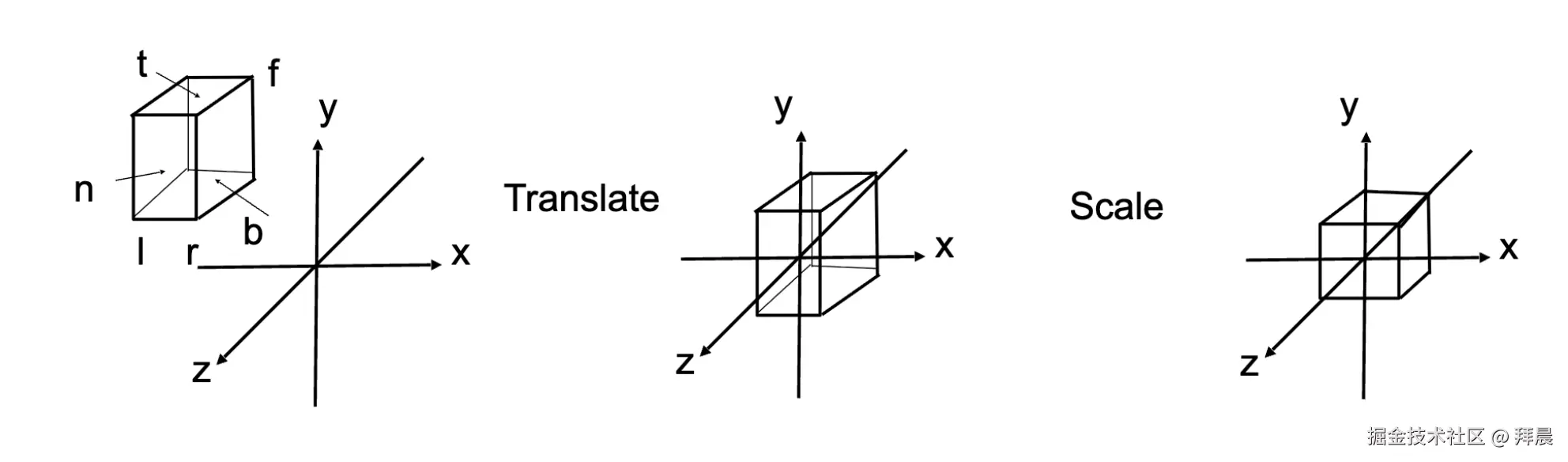

物体映射到NDC：先确定物体空间的前后左右上线6个平面，这6个平面构成一个长方体，我们想要把它首先移动到原点，然后缩放成一个 $[-1, 1]^3$ 的立方体，我们称之为正则(canonical)立方体。

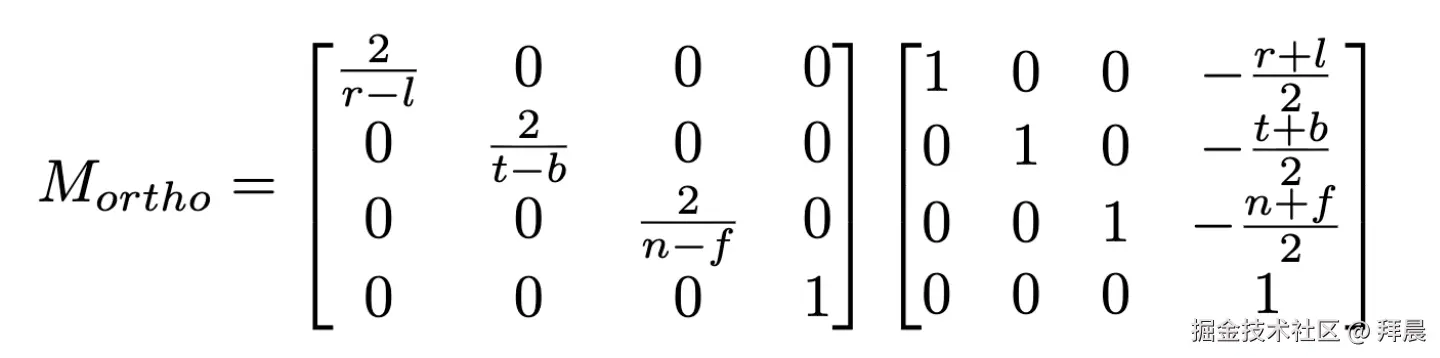

这个变换比较简单，就是先平移，后缩放，两个变换矩阵相乘得到：

从NDC到屏幕

现在所有的点都在标准空间内了，对于一个点(x, y, z)如何显示到屏幕上呢？这里的z之后会用来计算遮挡关系，现在不管，那么只需要关注(x, y)。

标准空间中 $x \in [-1, 1]$ ，我们想把他映射到屏幕上 $x_{screen} \in [0, width]$ ？怎么做到呢？就是先向右平移1,再把x的范围从2变成1，然后再乘width进行缩放。也就是下面的公式，y坐标也是类似的

x_{screen} = \frac{(x_{ndc} + 1)}{2} \times width

透视投影

由于存在近大远小，一个人站在铁轨上向远处看，平行的铁轨看起来相交于一点。

透视投影的过程：

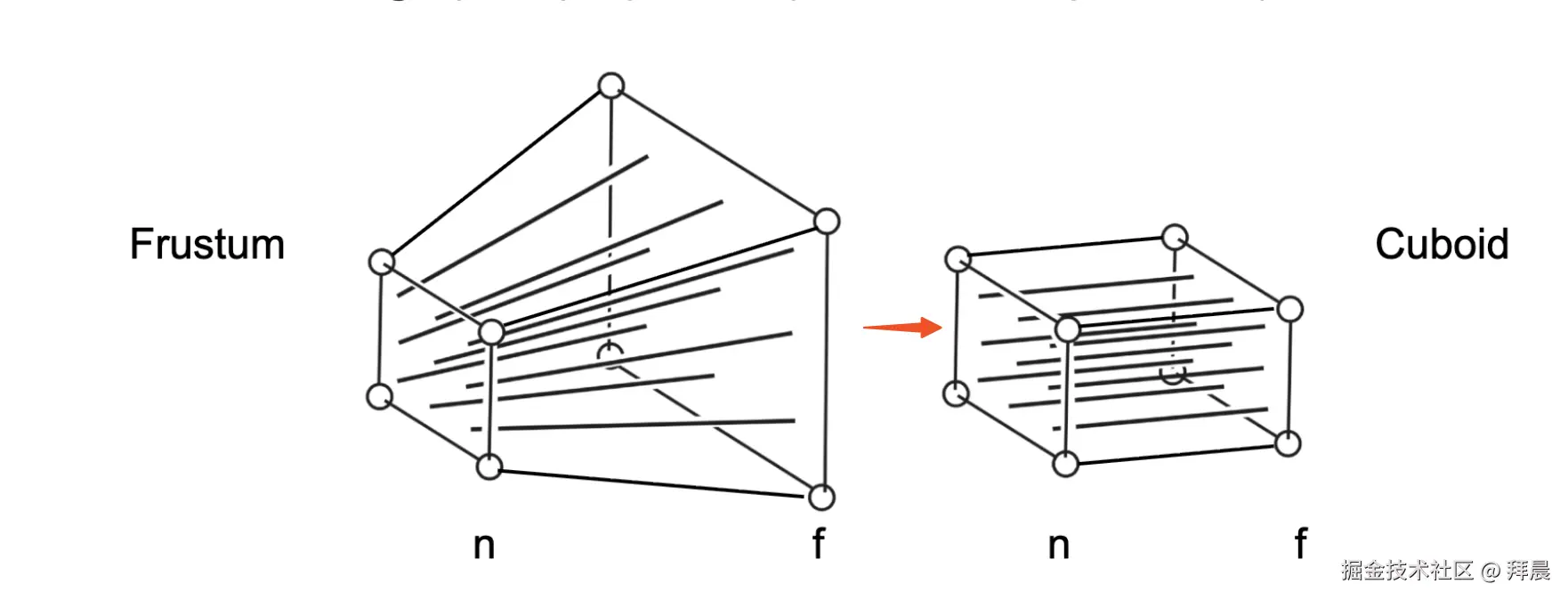

把视锥的远平面压缩，得到一个长方体

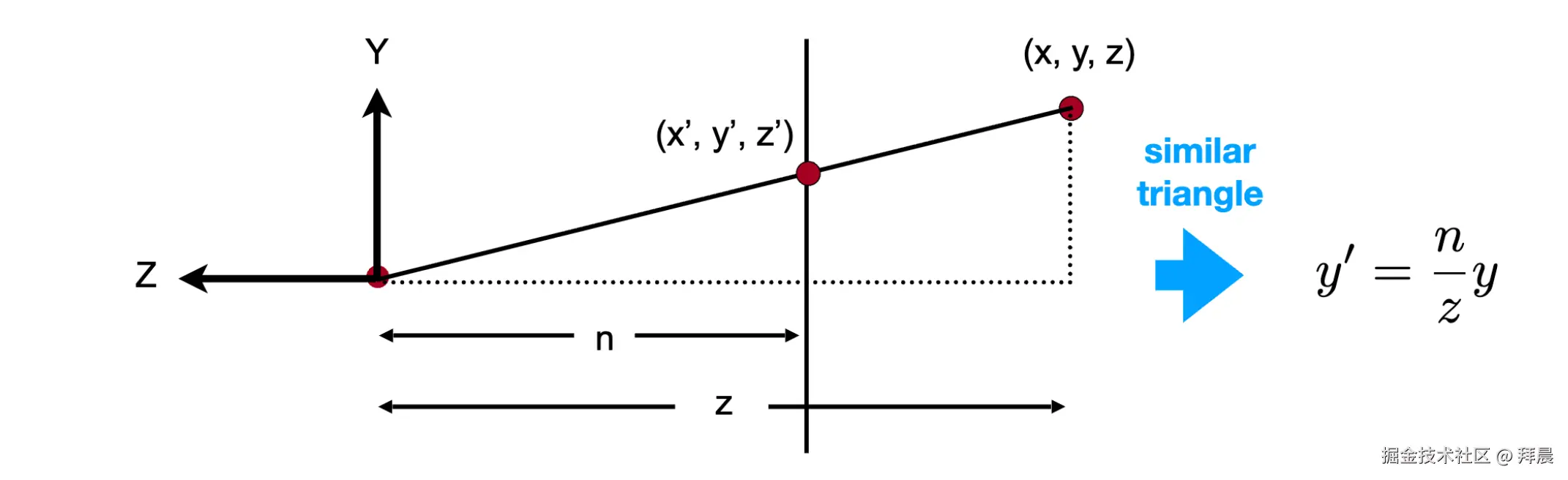

第一步压缩远平面，坐标变成什么了呢？看下面这个图，他是上面视锥的侧面， $(x, y, z)$ 代表原来视锥中任意一点，n代表近平面到相机距离。

首先我们要知道的是，远平面被压缩，z的坐标肯定不变，那么就看x y，看上图存在一个相似三角形，所以得到这个比例：

\frac{y'}{y} = \frac{n}{z}

所以就得到，压缩后y坐标变成了：

y' = \frac{n}{z}y

在对这个长方体做上面正交投影，这里不再赘述。

可以理解透视投影 = 压缩远平面 + 正交投影

参考

本文内容主要参考了 GAMES 101的Lecture 03, 04。如果有不懂的，推荐去看闫令琪老师的视频。
对于其中的推导过程，个人认为首次理解一下，后续记住结论就行。
