LabVIEW修改图像显示空白区颜色

在 LabVIEW Vision 中，修改图像显示空白区（未填充区域）的颜色，可通过右键界面操作（快速配置）和属性节点（动态控制两种方式实现，以下是具体说明：

​

方式 1：右键界面快捷配置

适合开发时固定空白区样式，无需代码：

1. 前面板右键Vision Image Display控件→选择Image Area Background...；
2. 在弹窗中设置：

• • 选择Fill Style = Solid（纯色填充）；
  • 点击Fill Color选择目标颜色（如浅灰）；

1. 预览效果后点击OK，空白区颜色立即生效。

方式 2：属性节点动态控制

适合程序运行中根据需求切换空白区颜色，需通过属性节点实现：

步骤 1：添加属性节点

在程序框图中，右键Vision Image Display控件→创建→属性节点，选择以下 3 个属性（对应你提供的连线图）：

• Image Area Background Color：空白区背景色（仅 Hatch 样式生效）；
• Image Area Fill Color：空白区填充色（Solid 样式下的主颜色）；
• Image Area Fill Style：填充样式（设为Solid即纯色）。

步骤 2：属性节点的连线配置

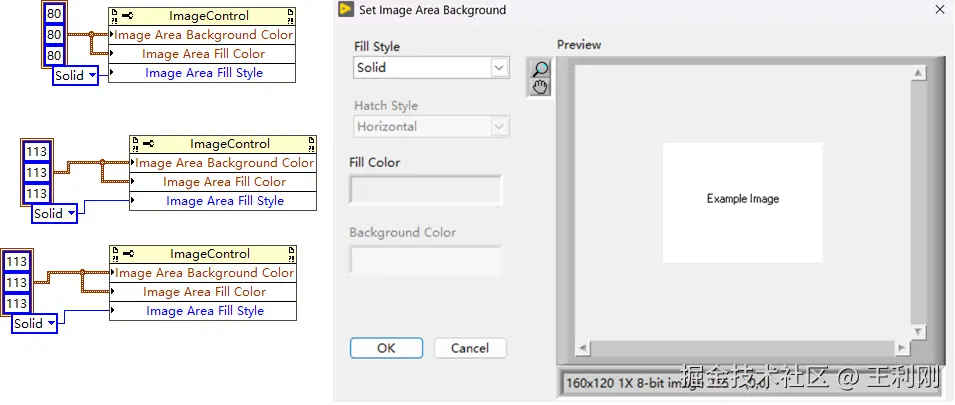

按以下逻辑连线（对应你的截图）：

1. 给Image Area Fill Style接入字符串常量，值设为"Solid"（表示纯色填充）；
2. 给Image Area Fill Color接入颜色常量 / 控件（如 RGB 值113,113,113），指定空白区的填充色；
3. （可选）若用 Hatch 样式，再配置Image Area Background Color；
4. 运行程序，空白区颜色会随属性节点的值动态变化。

• 注意：此功能仅修改显示控件的空白区样式，不改变图像本身的像素数据。
