1.前言
从事硬件工程师近二十年，最近在医院做完体检后，医生看过体检单后告知我:我目前的血糖偏高。医生说造成这种病情的原因大多都是因为生活饮食不规律，缺少运动导致。同时医生叮嘱道，血糖高一定要控制好，否则会引发各种并发症。
做了二十年牛马身体终于扛不住了，接下来的时间，我建立了规律的生活管理：每日三餐定时定量，减少碳水化合物摄入；每日进行60分钟的中等强度有氧运动。为实现血糖的动态监测，我还网购了一个家用的血糖仪，每天定时测量血糖数据。经过1个月的饮食控制和运动锻炼，血糖终于回归到了正常生理区间。
2.好奇
由于自己是一个硬件工程师，也是从事多年的仪器仪表行业，对这个每天用来测血糖的小仪器充满好奇，想看看这个“小家伙”的内部结构和电路，但是又怕拆开之后影响仪器的测量精度，犹豫了很久。后面还是耐不住好奇，心想：拆开看看，如果影响了测量精度就重新买一个。
说拆就拆，拆开之后直接惊掉了下巴，盯着电路板，看了好几遍，最终确认了一个事实：整个电路板只有一颗芯片。
对于测血糖来说，需要完成微小的生物电化学信号测量，需要驱动段码液晶屏显示，需要检测按键实现用户交互，还需要测量温度和电池电量数据，这么复杂的功能居然通过一个芯片就能完成，真是神奇。特别是测量微小的生物电化学信号，由于信号非常小，是不能直接使用芯片ADC进行测量的，通常是要搭建外部的信号放大电路。
于是我怀着忐忑的心情查阅了这个神奇的芯片资料，查到资料之后我便恍然大悟，原来这个芯片是 Holtek（合泰半导体）推出的一款专用于血糖仪的单片机BH67F2472，集成了LCD 驱动功能，集成了信号放大电路适用于血糖测量，整合度高、外部零件少，特别适用于小体积的LCD血糖仪。
3.下载
根据电路和芯片手册，我发现仪器的制造商居然把芯片程序的下载口预留出来了，一个念头如野草般疯长：倘若购置相应的下载器，是否就能将自写的代码，注入这个奇特的芯片中呢？
说干就干，我网购了一个Holtek的下载器，同时我又重新买了一个全新的血糖仪（用于我日常动态监测血糖），然后安装了下载器厂家提供的开发工具HT-IDE3000。
由于没有找到BH67F2472的工程源码，但是我到找了BH67F2495（型号越接近代码越兼容），基于BH67F2495代码我写了一个BH67F2472的简单的GPIO控制程序。万事俱备开始下载，连接、上电、点击烧录……期待的火花瞬间被错误提示浇灭。多次尝试失败后，联系下载器厂家，厂家建议我用先升级下载器固件。反复折腾几次后，终于将这个简单的GPIO控制程序下载到了芯片中。
熟悉开发工具和下载器后，发现这款芯片不支持仿真，下载器确实也只有下载功能！在这种情况下程序开发的难度将会大幅增加，就像航船失去了灯塔的指引在暗礁丛中摸索前行。但好在电路板上预留了UART接口，可以通过UART输出调试信息提高调试效率。
4.反推电路图
虽然下载了GPIO控制程序下载到了芯片中，但是由于电路的引脚和程序没有对应，所以并没有实现什么实际效果。为了真正控制电路板上的外设，打破程序与硬件“不匹配”的僵局，我拿出出万用表，打开BH67F2495芯片官方技术手册中的引脚说明。我先将万用表调到通断检测档，逐个追溯电路外设与芯片引脚的连接情况。经过好几个小时的细致排查，所有外设与芯片引脚的对应关系都标注完成，反推出了电路板的原理图。电路原理框图如下：
5.第一个程序设计
得到原理图后，就可以通过程序控制电路板上的设备。第一个程序力求最简单，于是设计GPIO控制程序，通过MCU的IO口PB6的电平驱动蜂鸣器，让蜂鸣器发出声音，值得注意的是蜂鸣器不像LED那样，通过固定的高电平来点亮LED，蜂鸣器需要一定频率（如1KHZ）的高低交替电平信号控制，电路框图如下：
程序代码通过控制PB6的电平，实现蜂鸣器的驱动，让蜂鸣器发出声音。关键代码如下：
完成程序设计后，编译、下载。屏息凝神，轻轻一点。刹那间，“滴——”的一声清响，宣告着程序与硬件，终于完成了第一次有效控制。
6.分享

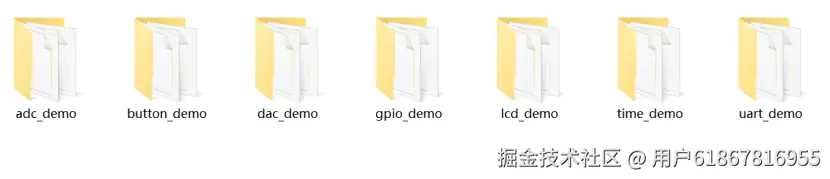

完成GPIO这个最简单的程序设计后，觉得这个芯片非常有意思，后面又花了一段时间设计了7个demo程序，每个demo力求做到简单易懂。这7个demo程序分别是：ADC程序、按键程序、DAC程序、GPIO程序、LCD程序、定时器程序、串口通信程序。
同时也详细的核对了原理图，并整理成Altium Designer 格式，电路板的原理图如下：
感兴趣的小伙伴，希望获取资料的小伙伴，可以评论区留言或者私信作者。
