WinForm 绘图原理与性能优化实践：从GDI+到GDI32的高效绘图方案

小码编匠
109 阅读5分钟

前言

在Windows桌面应用开发中，WinForm 作为 .NET Framework 提供的重要框架之一，凭借其简洁易用的特性被广泛应用于各类业务系统、工具软件和小型游戏开发。然而，随着用户对界面响应速度和图形处理能力要求的不断提升，传统的 GDI+ 绘图方式逐渐暴露出性能瓶颈。

本文将深入探讨 WinForm 的渲染引擎原理，并通过对比 GDI+ 和原生 GDI32 API 的绘制效率，展示如何显著提升 WinForm 应用的绘图性能。同时结合实际应用场景，说明高性能绘图在工业图像显示、小游戏开发等领域的价值。

正文

一、WinForm 的渲染引擎是什么？

WinForms（Windows Forms）是 .NET Framework 的一部分，用于构建 Windows 桌面应用程序。它的核心渲染机制基于 GDI+（Graphics Device Interface Plus），这是微软提供的一套图形设备接口库，负责在屏幕上绘制控件、窗口及其他 UI 元素。

WinForms 通过封装 GDI+ 的 API，为开发者提供了面向对象的绘图模型，包括 Graphics 类、Pen、Brush 等。当应用程序运行时，WinForm 控件会调用这些类的方法生成绘制指令，最终由 GDI+ 将这些指令转换为屏幕上的像素输出。

虽然 GDI+ 功能丰富，支持渐变、透明度、抗锯齿等高级图形效果，但由于其封装层级较高，存在一定的性能损耗，尤其在大规模图像绘制或高频刷新场景下表现不够理想。

二、如何提高 WinForm 绘图效率？

为了突破 GDI+ 的性能限制，可以采用直接调用 Windows 原生 gdi32.dll 中的底层 API 接口来实现更高效的绘图操作。

GDI+ 方式绘图测试（耗时约20ms）

int x, y;
float scale;

private void DrawImage(PaintEventArgs e)
{
    BufferedGraphicsContext GraphicsContext = BufferedGraphicsManager.Current;
    BufferedGraphics myBuffer = GraphicsContext.Allocate(e.Graphics, e.ClipRectangle);
    Graphics g = myBuffer.Graphics;
    Bitmap bitmap = _bit;
    int destWidth = pictureBox1.Width;
    int destHeight = pictureBox1.Height;
    int srcWidth = _bit.Width;
    int srcHeight = _bit.Height;
    float scaleX = (float)destWidth / srcWidth;
    float scaleY = (float)destHeight / srcHeight;
    float scale = Math.Min(scaleX, scaleY);
    int width = (int)(srcWidth * scale);
    int height = (int)(srcHeight * scale);
    x = (destWidth - width) >> 1;
    y = (destHeight - height) >> 1;
    g.DrawImage(bitmap, x, y, width, height);
    myBuffer.Render(e.Graphics);
    g.Dispose();
    myBuffer.Dispose();
}

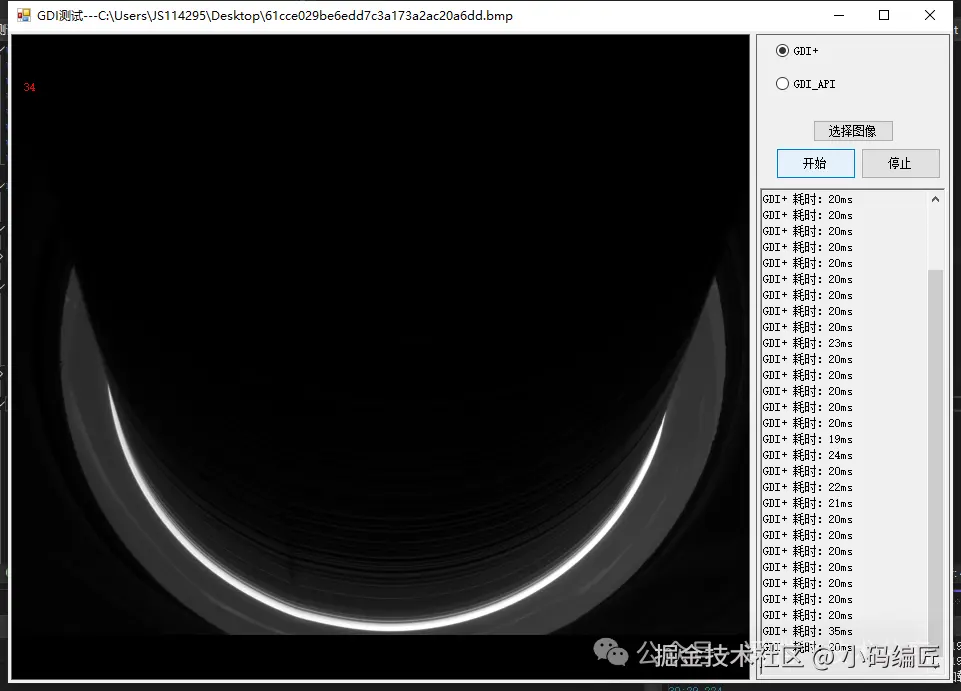

上图展示了使用 GDI+ 渲染一张 500W 像素图像的效果，平均耗时约 20 多毫秒。

使用 GDI32.dll 实现绘图（耗时仅 1~2ms）

通过调用原生 GDI32 API，我们可以绕过 GDI+ 的中间封装层，直接操作设备上下文（HDC），从而大幅提高绘图效率：

private void DrawImage2(PaintEventArgs e)
{
    BufferedGraphicsContext GraphicsContext = BufferedGraphicsManager.Current;
    BufferedGraphics myBuffer = GraphicsContext.Allocate(e.Graphics, e.ClipRectangle);
    Graphics g = myBuffer.Graphics;
    IntPtr hdc = g.GetHdc();

    float scaleX = (float)pictureBox1.Width / _bit.Width;
    float scaleY = (float)pictureBox1.Height / _bit.Height;
    float scale = Math.Min(scaleX, scaleY);
    int w = (int)(_bit.Width * scale);
    int h = (int)(_bit.Height * scale);
    x = (pictureBox1.Width - w) >> 1;
    y = (pictureBox1.Height - h) >> 1;

    GDI32.DrawImage(hdc, _bitPtr, _bit.Width, _bit.Height, x, y, scale);

    g.ReleaseHdc(hdc);
    myBuffer.Render(e.Graphics);
    g.Dispose();
    myBuffer.Dispose();
}

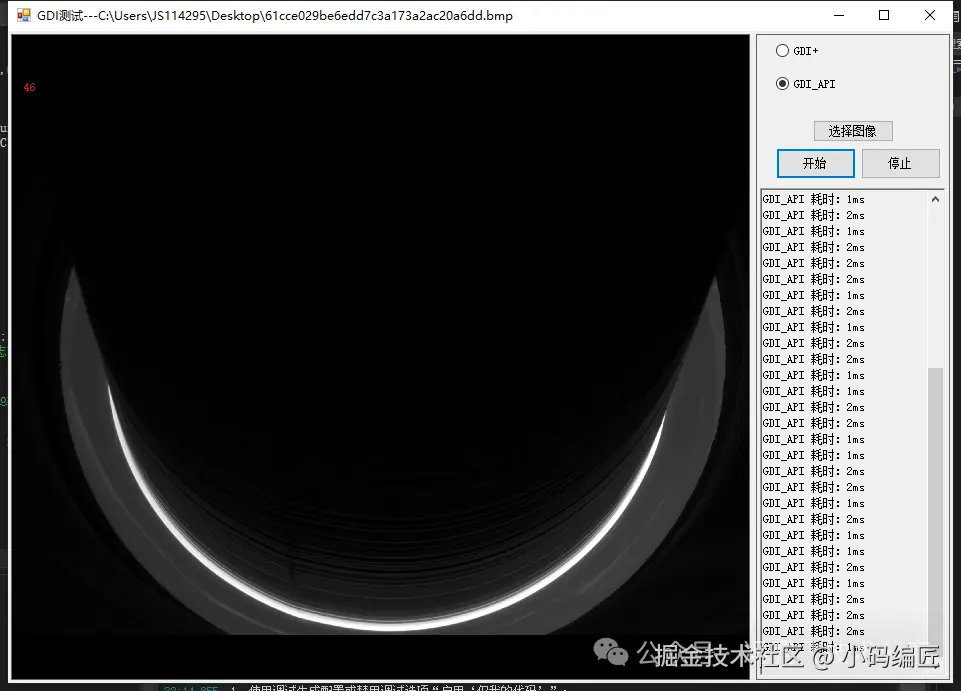

如上图所示，使用 GDI32 绘图后，耗时降低至 1~2ms，性能提升显著。

GDI32 类定义代码如下：

public class GDI32
{
    public static void DrawImage(IntPtr hdc, IntPtr imagePtr, int width, int height, int panX, int panY, float zoom)
    {
        SetStretchBltMode(hdc, STRETCH_DELETESCANS);
        IntPtr hMemDC = CreateCompatibleDC(hdc);
        IntPtr hOldBitmap = SelectObject(hMemDC, imagePtr);
        int w = (int)(width * zoom);
        int h = (int)(height * zoom);
        StretchBlt(hdc, panX, panY, w, h, hMemDC, 0, 0, width, height, SRCCOPY);
        SelectObject(hdc, hMemDC);
        DeleteDC(hOldBitmap);
        DeleteDC(hMemDC);
    }

    internal const int SRCCOPY = 0x00CC0020;
    internal const int STRETCH_ANDSCANS = 1;
    internal const int STRETCH_ORSCANS = 2;
    internal const int STRETCH_DELETESCANS = 3;
    internal const int STRETCH_HALFTONE = 4;

    [DllImport("user32.dll")]
    internal static extern int ReleaseDC(IntPtr hwnd, IntPtr hdc);

    [DllImport("gdi32.dll")]
    internal static extern IntPtr CreateCompatibleBitmap(IntPtr hdc, int nWidth, int nHeight);

    [DllImport("user32.dll")]
    internal static extern IntPtr GetDC(IntPtr hwnd);

    [DllImport("gdi32.dll")]
    internal static extern IntPtr CreateCompatibleDC(IntPtr hdc);

    [DllImport("gdi32.dll")]
    internal static extern bool DeleteDC(IntPtr hdc);

    [DllImport("gdi32.dll")]
    internal static extern bool DeleteObject(IntPtr hObject);

    [DllImport("gdi32.dll")]
    internal static extern IntPtr SelectObject(IntPtr hdc, IntPtr hObject);

    [DllImport("gdi32.dll", SetLastError = true)]
    internal static extern bool BitBlt(
        IntPtr hdcDest, int nXDest, int nYDest, int nWidth, int nHeight,
        IntPtr hdcSrc, int nXSrc, int nYSrc, uint dwRop);

    [DllImport("gdi32.dll")]
    internal static extern bool StretchBlt(IntPtr hdcDest, int nXDest, int nYDest, int nWidthDest, int nHeightDest,
        IntPtr hdcSrc, int nXSrc, int nYSrc, int nWidthSrc, int nHeightSrc, int dwRop);

    [DllImport("gdi32.dll")]
    internal static extern int SetStretchBltMode(IntPtr hdc, int iStretchMode);
}

该类封装了创建兼容 DC、位图复制、拉伸绘制等关键方法，实现了高性能的图像绘制流程。

三、提升 WinForm 绘图效率能做什么？

绘图性能的提升不仅仅是技术层面的优化，更是实际应用中的巨大助力。以下是一些典型的应用场景：

1、工业图像采集与显示

在 CCD 相机、显微镜、医疗影像等工业设备中，需要实时接收并显示高分辨率图像。使用 GDI32 可以显著减少图像渲染延迟，提高系统响应速度。

2、小游戏开发

许多人认为 WinForm 不适合做游戏，主要是因为传统 GDI+ 效率低。但通过本方案优化后，完全可以胜任轻量级游戏开发。

示例项目：

植物大战僵尸：GitHub 项目地址

像素鸟游戏：GitHub 项目地址

3、自定义图像控件开发

如图像缩放、拖拽、标注等功能，均可借助高性能绘图能力实现流畅体验。

总结

WinForm 虽然基于 GDI+ 构建，但在面对高性能图形需求时可以通过调用原生 GDI32 API 显著提升绘图效率。这种优化不仅适用于图像密集型的工业应用，也为 WinForm 平台的小游戏开发打开了新的可能。

对于希望在 WinForm 中实现快速响应、高质量图形渲染的开发者来说，掌握 GDI32 的使用技巧将成为一项重要的技能。

关键词

WinForm、GDI+、GDI32、绘图效率、图像渲染、工业相机、小游戏开发、DrawImage、BitBlt、StretchBlt
