MYSQL-InnoDB存储引擎

coderCatIce
34 阅读10分钟

逻辑存储结构

表空间（.ibd文件）：一个表空间有多个段

段分为：

  1. 数据段：innoDB索引B+Tree的叶子节点

  2. 索引段：innoDB索引B+Tree的非叶节点

  3. 回滚段：内部包含1024个undo log segment（存放若干个undo log）

一个段有多个区，每个区1M，以区为资源申请单元，每次申请4-5个区。

每个区有64个连续的页（16K），页为管理的最小单元。

每个页有多个行，行内有字段，其中有三个隐藏字段：

  • DB_TRX_id:最后一次修改该记录的的事务ID（自增）。

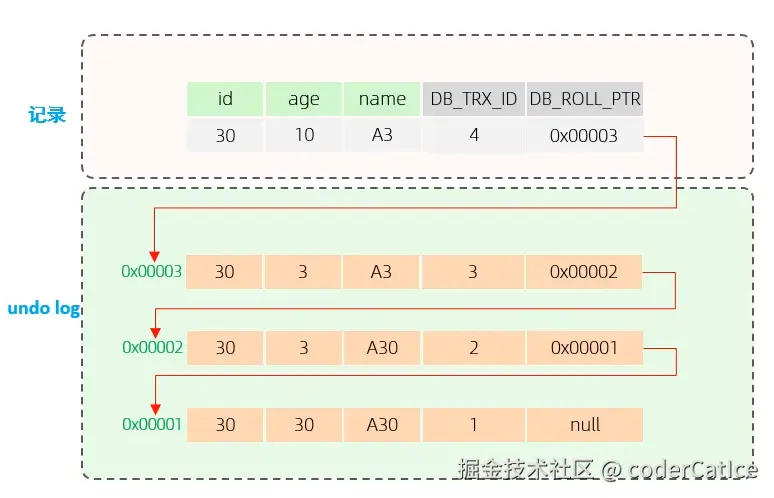

  • DB_Roll_ptr:指向这条记录的上一个版本的指针,用于配合undo log指向上一个版 本。每一行都有，那么就变成了一条链表（undo log版本链（版本从新到旧）


  • DB_Row_id:隐藏主键,如果表结构没有指定主键,将会生成该隐藏字段。

架构

内存架构

Buffer pool缓冲池

  1. 缓存操作的数据，以一定频率刷新到磁盘，从而减少io

  2. 以page为单位，底层采用链表管理Page，其中包含free page（空闲页），clean page（被使用未被修改的页），dirty page（脏页，被使用被修改，未更新回磁盘的页）

  3. 通常将多达80％的物理内存分配给缓冲池 。参数为innodb_buffer_pool_size;

change buffer更改缓冲区

  1. 对于非unique的二级索引

  2. 执行DML时

  3. 若数据不在buffer pool中，则将变更存在change buffer

  4. 当下次读取时，将修改合并到buffer pool中

自适应Hash

  1. 用于优化buffer pool，与其他buffer无关

  2. innoDB会监控各个索引的查询，若发现hash能提速，则自动建立hash索引

log buffer

  1. 保存要写入磁盘的日志（redo log，undo log）

  2. 大小由参数innodb_log_buffer_size决定，默认16MB

  3. 刷新机制由参数innodb_log_buffer_at_trx_commit决定，0为每秒写入buffer并刷新到磁盘，1为每次commit后写入buffer并刷新到磁盘（实时写，实时刷），2为每次commit后写入buffer，每秒刷新到磁盘（实时写，延迟刷）

磁盘架构

system tablespace系统表空间

  1. 存change buffer

  2. 默认的文件名叫 ibdata1

file-pre-table tablespace“每个表一个文件”表空间

存innoDB数据和索引，每个数据表存一个.ibd文件

general tablespace公共表空间

  1. 需要手动创建

  2. 先建立表空间：create tablespace 表空间名 add datafile '文件名' engine = 引擎名

  3. 再在公共表空间建表：create table 表名 tablespace 表空间名

temporary tablespace临时表空间

存临时表等数据

undo tablespace

存undo log，默认自动创建两个大小相同的文件undo-001,undo-002

doublewrite buffer files双写缓冲区

从bufferpool来的数据会先写到双写缓冲区中，便于系统异常时恢复数据

redo log

  1. 用于实现事务持久性

  2. 该日志文件由两部分组成：redo log buffer（内存）和redo log（磁盘）。

  3. 当事务提交之后会把所有修改信息都会存到该日志中, 用于在刷新脏页到磁盘发生错误时, 进行数据恢复使用。

  4. 用两个文件循环写，ib_logfile0,id_logfile1

后台线程

后台线程中，分为4类，分别是：Master Thread 、IO Thread、Purge Thread、 Page Cleaner Thread。

Master线程

用于协调管理各个线程工作，并且负责一些数据的刷新到磁盘

IO线程

innoDB中有大量的AIO（异步IO）的线程：其中默认4个读线程，4个写线程，1个log，1个写change buffer

purge线程

用于回收事务提交了的undo log

page cleaner线程

用于刷新脏页

事务原理

事务 是一组操作的集合，它是一个不可分割的工作单位，事务会把所有的操作作为一个整体一起向系统提交或撤销操作请求，即这些操作要么同时成功，要么同时失败。

事务特性

ACID

  • A原子性：事务是一个不可分割的最小单位，要么同时成功，要么同时失败

  • C一致性：事务完成时，必须使所有数据都保持一致性状态

  • I隔离性：事务与事务之间相互隔离，保证事务在不受外部并发操作影响的独立环境下运行

  • D持久性：事务一旦提交，数据就被永久保存到磁盘

那实际上，我们研究事务的原理，就是研究MySQL的InnoDB引擎是如何保证事务的这四大特性的。

原子性、一致性、持久性

由InnoDB中的redo log和undo log来保证。其中采用的都是先写日志，后写数据的模式

redo log

该日志文件由两部分组成：重做日志缓冲（redo log buffer）以及重做日志文件（redo log file）,前者是在内存中，后者在磁盘中。

当事务提交之后会把所有修改信息都会存到该日志中, 用于在刷新脏页到磁盘发生错误时, 进行数据恢复使用。

如果没有redo log？

脏页则会在一定的时机通过后台线程刷新到磁盘中，从而保证缓冲区与磁盘的数据一致。

而缓冲区的脏页数据并不是实时刷新的，假如刷新到磁盘的过程出错了，而提示给用户事务提交成功，而数据却没有持久化下来，这就出现问题了，没有保证事务的持久性。

redo log怎么解决这个问题？

当对缓冲区的数据进行增删改之后，会首先将操作的数据页的变化记录在redo log buffer中。

在事务提交时，会将redo log buffer中的数据刷新到redo log磁盘文件中。

如果刷新缓冲区的脏页到磁盘时发生错误，此时就可以借助于redo log进行数据恢复，这样就保证了事务的持久性。

怎么回收redo log

如果脏页成功刷新到磁盘，此时redolog就没有作用了，就可以回收了，通过两个redo log文件循环写来回收。

为什么选择刷新redo log到磁盘，而不是直接将脏页刷回？

因为在业务操作中，我们操作数据一般都是随机读写磁盘的，而不是顺序读写磁盘。 而redo log是日志文件，所以都是顺序写的，顺序写的效率，要远大于随机写。

这种先写日志的方式，称之为 WAL（Write-Ahead Logging）。

undo log

用于记录数据被修改前的信息,作用包含两个 : 提供回滚(保证事务的原子性) 和 MVCC(多版本并发控制) 。

回滚

回滚日志，在insert、update、delete的时候产生的便于数据回滚的日志。

undo log和redo log记录物理日志不一样，它是逻辑日志（redo记数据，undo记操作）。可以认为当delete一条记录时，undo log中会记录一条对应的insert记录，反之亦然，当update一条记录时，它记录一条对应相反的update记录。

当执行rollback时，就可以从undo log中的逻辑记录读取到相应的内容并进行回滚。

undo log销毁

当insert的时候，产生的undo log日志只在回滚时需要，在事务提交后，可被立即删除。

而update、delete的时候，产生的undo log日志不仅在回滚时需要，在快照读时也需要，不会立即被删除。

隔离性

数据库事务的隔离性，主要通过 “锁机制（保障当前读）+ MVCC（保障快照读）” 共同实现，二者分工互补，覆盖不同读写场景。

MVCC多版本并发控制（提升并发性能的技术，通过维护数据的多个历史版本，让读写操作可以 “互不干扰”）

基本概念

当前读是读最新数据，快照读是读历史版本数据。

当前读

读取的是记录的最新版本，读取时还要保证其他并发事务不能修改当前记录，会对读取的记录进行加锁。

对于我们日常的操作，如：select ... lock in share mode(共享锁)，select ... for update、update、insert、delete(排他锁)都是一种当前读。

快照读

简单的select（不加锁）就是快照读，读取的是记录数据的可见版本，有可能是历史数据，基于 undo log 实现， 不加锁，是非阻塞读（提升并发）。

快照读时机（Readview创建时机）

• Read Committed：每次select都生成一个快照读。

• Repeatable Read：开启事务后第一个select语句才是快照读的地方，后续复用。

简单记：RC 是 “语句级快照”，RR 是 “事务级快照” 。

加锁原因

1. 当前读加锁的原因

当前读的目标是获取数据的最新版本并确保操作的原子性。如果不加锁，可能出现 “一个事务刚读到最新数据，另一个事务就修改了它” 的情况，导致数据不一致（比如更新丢失）。所以必须加锁，保证操作期间数据不会被其他事务篡改。

2. 快照读不加锁的原因

快照读的目标是读取历史版本数据、提升并发效率，它本身不修改数据，只是查询。通过 MVCC 维护的历史版本（存在 undo log 里），快照读可以直接读历史版本，不用和写操作竞争锁，这样读写操作能并行执行，大幅减少阻塞，提升数据库的并发能力。

简单说：当前读要 “独占最新数据” 所以加锁；快照读要 “高效读历史数据” 所以不加锁。

MVCC原理（隐式字段、undo log、readView）

维护一个数据的多个版本， 使得读写操作没有冲突。快照读为MySQL实现MVCC提供了一个非阻塞读功能。

MVCC的具体实现还需要依赖于数据库记录中的三个隐式字段（上述有提到，配合undo log）、undo log（记录版本内容）、readView（该返回哪一个版本？）。

readView

ReadView（读视图）是 快照读 SQL执行时MVCC提取数据的依据，记录并维护系统当前活跃的事务 （未提交的事务） id，

四个核心字段

  • m_ids：当前活跃的事务 ID集合

  • min_trx_id: 最小活跃事务 ID

  • max_trx_id: 预分配事务 ID，当前最大事务 ID+1 (因为事务 ID 是自增的)

  • creator_trx_id: ReadView创建者的事务ID（即当前查询语句自己这个事务）

版本链数据访问4条规则

trx_id表示当前查询的语句中的数据，其最近一次修改对应的事务ID（即这条数据的这个版本是哪个事务修改的）

  1. trx_id == creator_trx_id → 能访问：这条数据是 “当前事务自己修改的”，所以自己能看（比如事务内修改了数据，之后查自己改的内容）

  2. trx_id < min_trx_id → 能访问：trx_id比当时活跃事务的最小 ID 还小，说明这个修改数据的事务在 ReadView 生成前已经提交了，所以可以读。

  3. trx_id > max_trx_id → 不能访问：trx_id比当时 “下一个要分配的事务 ID” 还大，说明这个修改数据的事务是在 ReadView 生成之后才开启的，所以当前事务看不到它的修改。

  4. min_trx_id ≤ trx_id ≤ max_trx_id → 看m_ids：这个事务 ID 在 “当时活跃事务的 ID 范围” 里，此时要查m_ids（当时活跃事务的 ID 集合）：

    • 如果trx_id不在m_ids里：说明这个事务在 ReadView 生成后、当前判断前已经提交了，所以能访问；

    • 如果trx_id在m_ids里：说明这个事务还在活跃（没提交），所以不能访问。

若当前trx_id不符合这4条规则，则沿着roll_ptr继续寻找，直到满足后返回那个版本
