中国特高压输电技术稳居全球领先地位，构建了全球里程最长、电压等级最高、覆盖范围最广的特高压电网，从 1000kV 交流特高压到 ±800kV 直流特高压，从跨区域能源输送到新能源并网消纳，中国特高压不仅定义了全球高压输电的技术标杆，更成为保障国家能源安全、推动 “双碳” 目标落地的核心支柱。

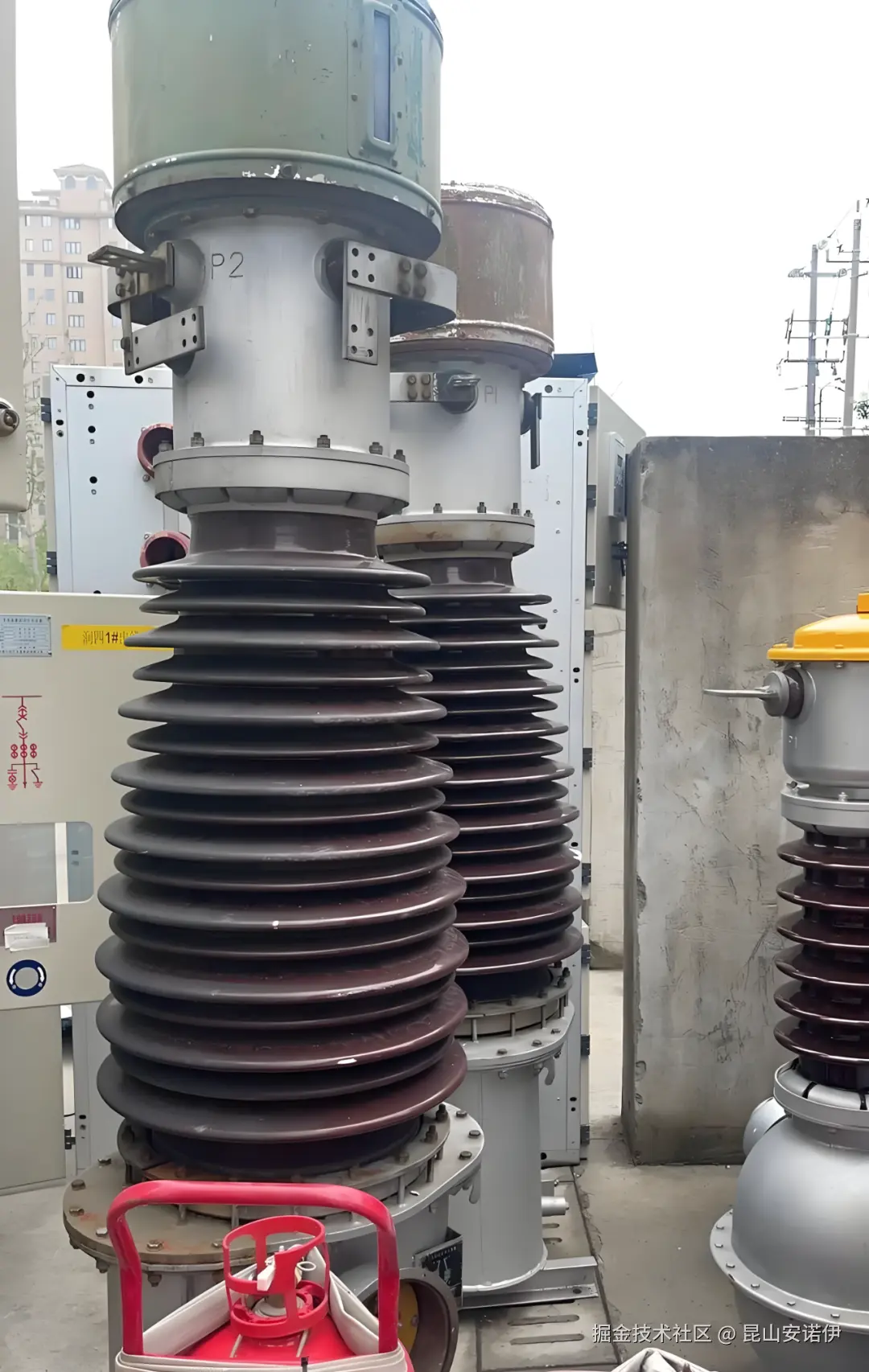

而在这张 “超级电网” 的每一个关键节点，互感器作为精准计量与安全防护的核心设备，其 “外层铠甲” 与 “结构基石”—— 互感器壳体，正是支撑系统稳定运行的 “隐形基石”。它并非单纯的防护壳体，核心服务于互感器的稳定运行与电网安全，专门适配特高压场景下 “形状适配复杂”“尺寸精度严苛”“防护性能突出” 的高压装备需求，通过机械保护、绝缘隔离、精准装配、环境适配四大核心功能，保障互感器内部绕组、铁芯等关键元件安全运行，是中国特高压技术体系中不可或缺的核心配套。
一件合格的互感器躯壳，需历经 8 道核心工序，每一步都以特高压场景安全标准为锚点，确保最终产品的可靠性与适配性：
- 产品分析与结构设计：精准复刻需求
零件分析：深度解析互感器图纸，结合电压等级、绝缘类型、安装环境（尤其针对特高压场景的特殊要求），确定壳体壁厚、分型面、散热结构、接线孔布局、接地螺孔位置；
三维建模：运用 CAD、UG 等专业设计软件完成 3D 建模，明确收缩率、加工余量、拔模斜度，优化关键结构：转角采用 R3-R5 圆角过渡（分散应力集中）、散热肋片仿生设计（提升散热效率 25%）、法兰面预留密封槽（适配 O 型密封圈），确保结构强度与特高压工况匹配；
系统设计：同步规划安装接口、接线通道、散热路径，确保与互感器本体及外部设备的适配性，满足特高压智能监测的布线需求。
- 材料准备：按需选型，筑牢品质根基
根据场景需求与性能要求选择适配材质，完成前期预处理：

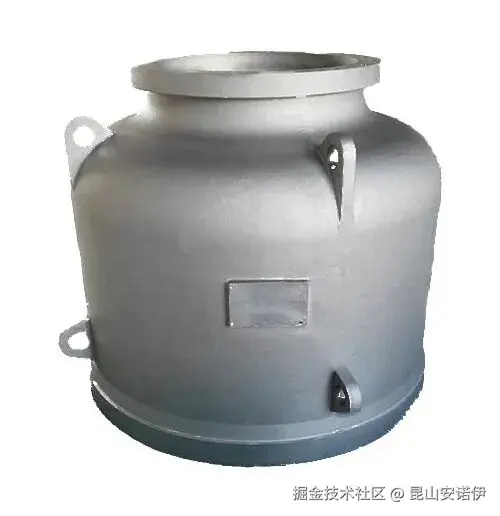

金属材质：不锈钢采用激光切割下料，铝合金通过低压铸造成型，预留 2-3mm 精加工余量，确保后续加工精度，满足特高压设备的强度要求；
非金属材质：选用高纯度环氧树脂与玻璃纤维，经预混、真空脱气处理，去除杂质与气泡，保障绝缘性能均匀，适配特高压环境的绝缘标准。
- 精密加工：雕琢核心结构，把控微米级精度

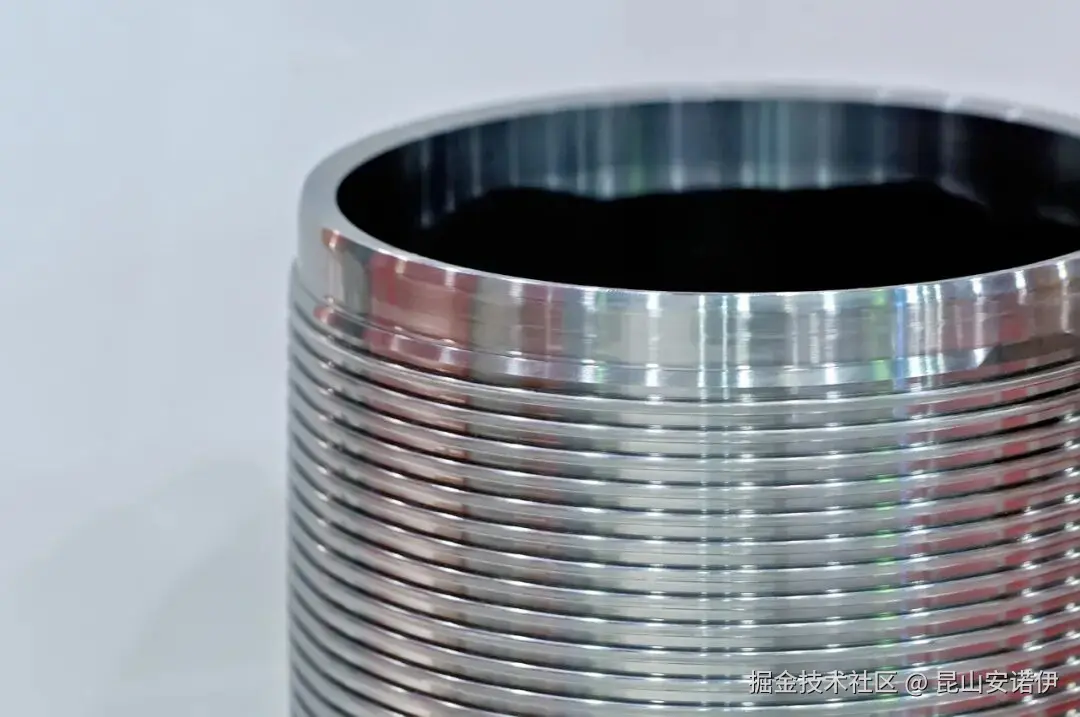

CNC 数控铣削：完成法兰面、密封槽、接线孔、散热肋片的粗加工、半精加工与精加工，关键尺寸公差控制在 ±0.02mm 内，确保特高压场景下的装配精度；
型腔电火花 / 线切割：加工金属躯壳的深槽、窄缝、异形通道及高精度镶件安装孔，攻克传统加工难以实现的复杂结构，适配特高压互感器的特殊结构设计；
真空压力凝胶（VPG）：非金属躯壳采用该工艺，在 10mbar 真空环境下浇注成型，气孔率降低至 0.1% 以下，介电强度提升 8%，满足特高压绝缘要求。
- 热处理 / 固化：强化材质性能，提升稳定性
金属材质：不锈钢经固溶处理，铝合金采用 T6 时效处理，抗拉强度提升至 220MPa 以上，增强耐磨性与尺寸稳定性，抵御特高压环境的长期损耗；
非金属材质：经 80-120℃高温固化 24 小时，确保环氧树脂完全交联，提升机械强度与耐温性能，适应特高压设备的运行温升；
后续修正：热处理 / 固化后产生的微小变形，通过二次精加工精准修正，保障关键尺寸精度，符合特高压装配标准。
- 磨削与表面处理：优化防护与适配性
精密磨削：对金属壳体的分型面、配合面进行精磨，平面度误差≤0.01mm，确保合模准确、无飞边，避免特高压运行中的放电隐患；
表面防护：金属躯壳户外产品采用 “阳极氧化 + 环氧粉末喷涂” 双重工艺，户内产品采用电泳涂层；非金属躯壳进行表面抛光或蚀纹处理，提升耐污性与绝缘性能，适配不同环境的防护需求；
细节处理：密封槽、接线孔边缘去毛刺，避免划伤密封件或接线端子，保障装配安全性，符合特高压设备的安全规范。
- 组装与试装：整合部件，验证适配性
组件组装：金属躯壳安装密封件、接地螺柱、接线端子座；非金属躯壳装配金属嵌件，确保各部件连接牢固、联动顺畅，满足特高压设备的抗震要求；
试装测试：将躯壳与互感器本体进行试装配，检查贴合度、接线便利性、安装稳定性，验证结构设计的合理性，确保适配特高压工程的安装流程。
- 调试与修正：精益求精，解决潜在问题
根据试装与性能测试结果，针对性优化调整：
尺寸偏差：通过 CNC 精修修正关键部位尺寸，确保公差达标，符合特高压装配精度；
密封隐患：优化密封槽尺寸或更换适配密封圈，确保无泄漏，保障特高压油浸式互感器的运行安全；
散热不足：调整散热肋片间距或增加表面积，提升散热效率，适应特高压设备的高负荷运行；
绝缘优化：对非金属躯壳局部增厚或补涂绝缘涂层，强化绝缘性能，直至各项指标符合特高压标准要求。
- 检验与交付：全面检测，合格放行

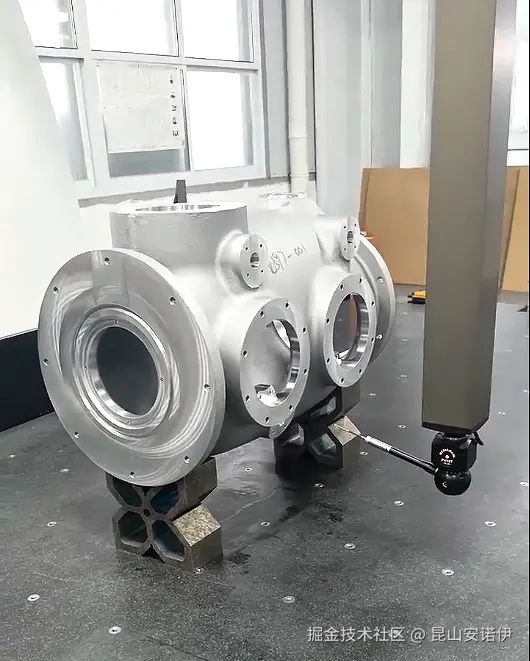

全项检测：对躯壳进行外观、尺寸、性能三重检测，尺寸通过三坐标测量仪全检，性能涵盖气密性测试、绝缘电阻测试、耐盐雾测试、机械强度测试，所有指标对标特高压设备标准；
标准合规：所有产品符合 GB/T 20840.1-2010、IEC 60044 等国际国内权威标准及特高压专项技术要求，检测数据实时归档可溯源。
作为中国高压、特高压输配电系统的核心配套，互感器躯壳的品质直接决定电网的安全等级、运行稳定性与运维成本：
安全兜底：隔绝高压带电元件与外界，防止人员触电、设备短路，降低特高压电网故障风险，为电力传输筑牢 “第一道防线”；
稳定支撑：高精度装配与强韧结构设计，确保互感器在振动、温差、恶劣环境下长期稳定运行，减少特高压工程停机检修次数，提升电网供电可靠性；
定制赋能：适配智能电网、新能源电站、跨区域特高压工程的集成化、轻量化需求，助力中国特高压电力装备升级迭代，巩固全球技术领先地位；
降本增效：高表面质量减少后续加工工序，高稳定性延长使用寿命，全生命周期性价比突出，为特高压工程降低综合建设与运维成本。

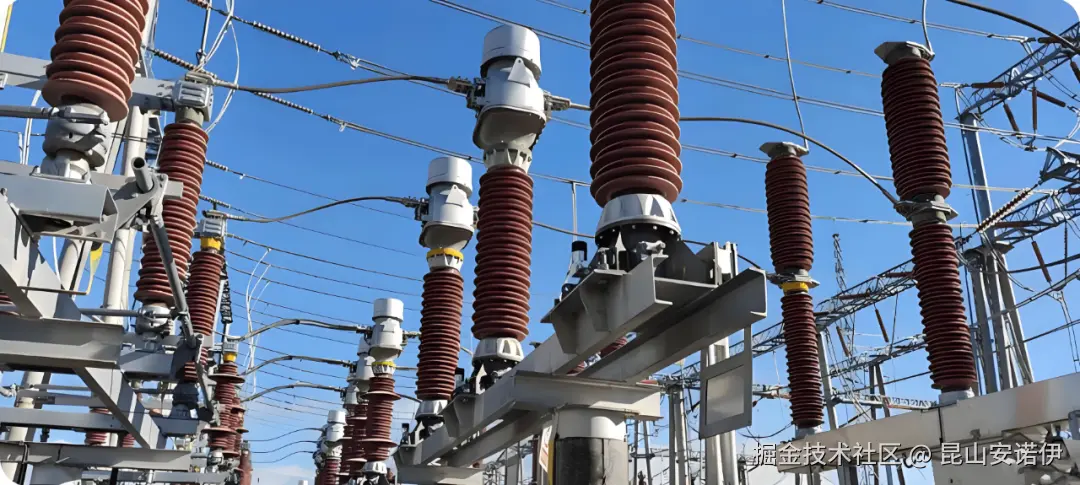

从跨区域特高压输电线路到城市核心变电站，从传统能源输送到风电、光伏新能源并网，互感器躯壳以精工制造为核心，以全场景适配为优势，成为中国高压、特高压领域的 “安全标配”，助力中国特高压技术持续领跑全球。
