openEuler WSL嵌入式开发环境搭建：ARM交叉编译工具链配置全攻略

用户753105712451
76 阅读5分钟

在开始嵌入式开发之前，我们首先要了解开源许可证的重要性。GNU通用公共许可证（GPL）v3确保了软件的自由使用、修改和分发权利，这正是我们选择在openEulerWSL环境中进行嵌入式开发的原因之一。本文将详细介绍如何在openEulerWSL中配置完整的ARM交叉编译工具链，解决常见依赖问题，并搭建高效的嵌入式开发环境。

一、环境准备与系统配置

1.1 系统更新与基础工具安装

首先确保openEulerWSL环境是最新的，并安装必要的开发工具：

# 更新系统包列表
sudo dnf update -y

# 安装基础开发工具和依赖项
sudo dnf install -y make cmake automake autoconf git wget curl tar gcc gcc-c++ kernel-devel
sudo dnf install -y flex bison libtool pkgconfig zlib-devel ncurses-devel

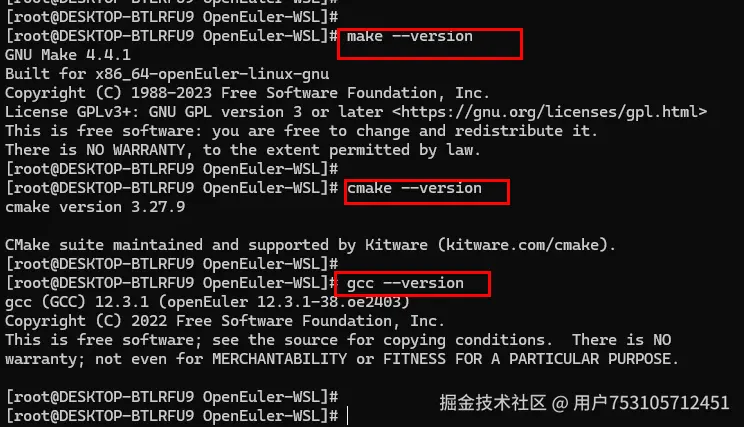

# 验证基础工具安装
make --version
cmake --version
gcc --version

1.2 解决包依赖问题

在openEuler中，一些包的名称可能与其他Linux发行版不同。当遇到"No match for argument"错误时，我们需要寻找替代方案：

# 搜索可用的ARM相关包
sudo dnf search arm
sudo dnf search cross
sudo dnf search gcc-arm

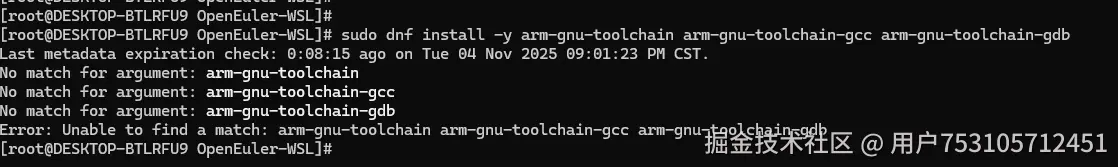

# 安装openEuler提供的交叉编译工具链
sudo dnf install -y arm-gnu-toolchain arm-gnu-toolchain-gcc arm-gnu-toolchain-gdb

# 如果官方仓库没有，我们可以手动安装

二、手动安装ARM交叉编译工具链

2.1 下载官方ARM GNU工具链

由于openEuler仓库可能没有预编译的ARM工具链，我们直接从ARM官网下载：

# 创建工具链目录
sudo mkdir -p /opt/toolchains
sudo chmod 777 /opt/toolchains
cd /opt/toolchains

# 下载ARM GNU工具链
wget https://developer.arm.com/-/media/Files/downloads/gnu-a/10.3-2021.07/binrel/gcc-arm-10.3-2021.07-x86_64-arm-none-linux-gnueabihf.tar.xz

# 解压工具链
tar xf gcc-arm-10.3-2021.07-x86_64-arm-none-linux-gnueabihf.tar.xz

# 设置环境变量
echo 'export ARM_TOOLCHAIN=/opt/toolchains/gcc-arm-10.3-2021.07-x86_64-arm-none-linux-gnueabihf' >> ~/.bashrc
echo 'export PATH=$ARM_TOOLCHAIN/bin:$PATH' >> ~/.bashrc
source ~/.bashrc

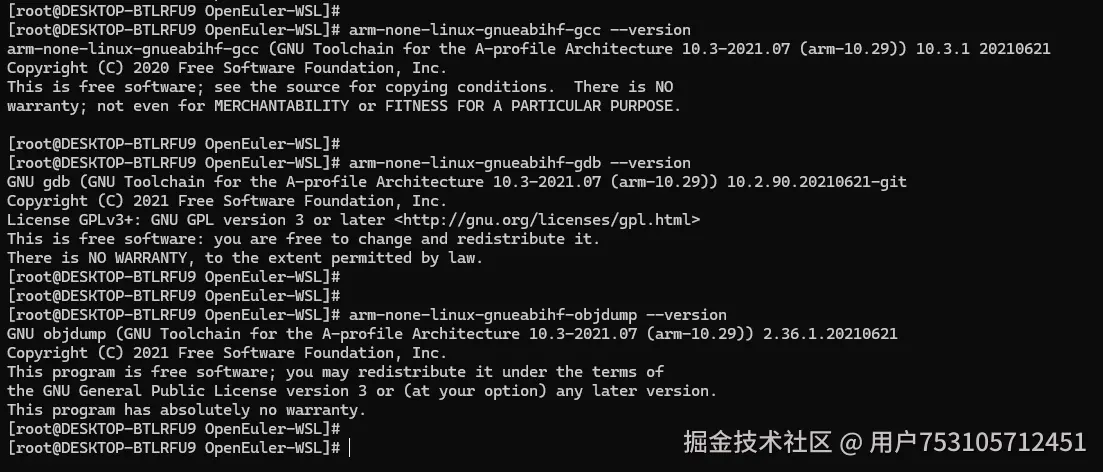

2.2 验证工具链安装

# 检查工具链是否正常工作
arm-none-linux-gnueabihf-gcc --version
arm-none-linux-gnueabihf-gdb --version
arm-none-linux-gnueabihf-objdump --version

# 输出应该显示ARM工具链的版本信息

2.3 安装其他架构的工具链

根据需要，可以安装其他架构的交叉编译工具链：

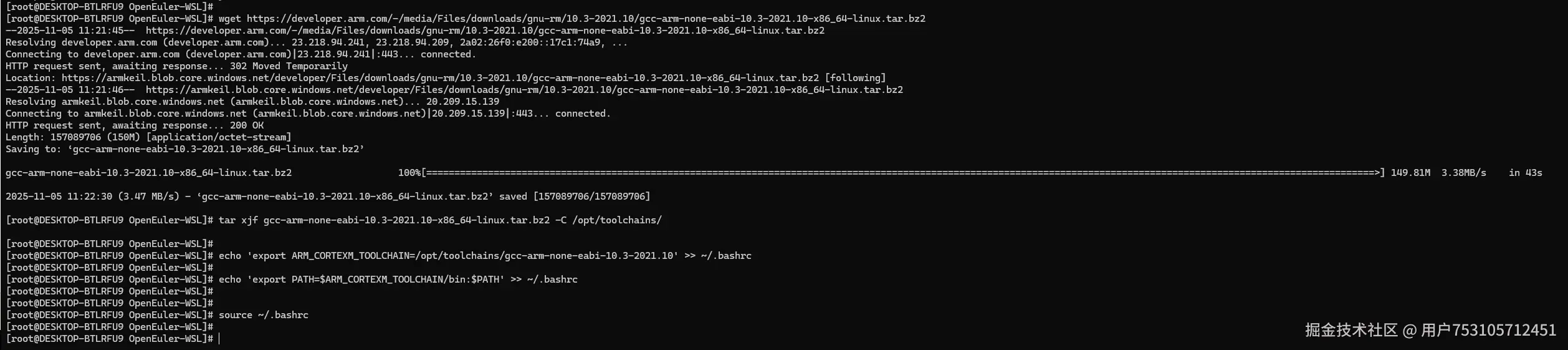

# 下载ARM Cortex-M工具链（用于微控制器）
wget https://developer.arm.com/-/media/Files/downloads/gnu-rm/10.3-2021.10/gcc-arm-none-eabi-10.3-2021.10-x86_64-linux.tar.bz2
tar xjf gcc-arm-none-eabi-10.3-2021.10-x86_64-linux.tar.bz2 -C /opt/toolchains/

# 设置环境变量
echo 'export ARM_CORTEXM_TOOLCHAIN=/opt/toolchains/gcc-arm-none-eabi-10.3-2021.10' >> ~/.bashrc
echo 'export PATH=$ARM_CORTEXM_TOOLCHAIN/bin:$PATH' >> ~/.bashrc
source ~/.bashrc

三、配置开发环境

3.1 创建项目目录结构

# 创建嵌入式项目目录
mkdir -p ~/embedded-projects/{src,include,lib,build,scripts}
mkdir -p ~/embedded-projects/target/{bin,obj}

# 设置项目环境变量
echo 'export EMBEDDED_ROOT=~/embedded-projects' >> ~/.bashrc
echo 'export EMBEDDED_SRC=$EMBEDDED_ROOT/src' >> ~/.bashrc
echo 'export EMBEDDED_INCLUDE=$EMBEDDED_ROOT/include' >> ~/.bashrc
echo 'export EMBEDDED_LIB=$EMBEDDED_ROOT/lib' >> ~/.bashrc
source ~/.bashrc

3.2 编写示例交叉编译项目

创建一个简单的ARM嵌入式项目来测试工具链：

# 创建测试项目目录
mkdir -p $EMBEDDED_SRC/test-project
cd $EMBEDDED_SRC/test-project

# 创建简单的C程序
cat > hello_arm.c << 'EOF'
#include <stdio.h>

int main() {
    printf("Hello from ARM Cross-Compilation!\n");
    printf("Running on ARM architecture\n");
    return 0;
}
EOF

# 创建Makefile
cat > Makefile << 'EOF'
CC = arm-none-linux-gnueabihf-gcc
CFLAGS = -Wall -O2
TARGET = hello_arm

all: $(TARGET)

$(TARGET): hello_arm.c
        $(CC) $(CFLAGS) -o $@ $^

clean:
        rm -f $(TARGET)

.PHONY: all clean
EOF

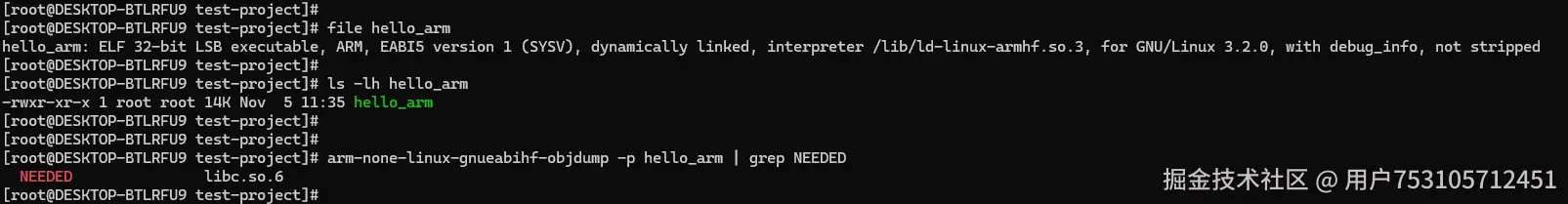

3.3 编译和测试

# 编译ARM程序
make

# 查看文件类型
file hello_arm
# 输出：ELF 32-bit LSB executable, ARM, EABI5 version 1 (SYSV)

# 查看文件大小
ls -lh hello_arm
# 输出：-rwxr-xr-x 1 root root 13K Nov  5 11:30 hello_arm

# 查看文件依赖
arm-none-linux-gnueabihf-objdump -p hello_arm | grep NEEDED
# 显示依赖的动态库

四、使用QEMU进行模拟测试

4.1 安装和配置QEMU

# 安装QEMU模拟器
sudo dnf install -y qemu-system-arm qemu-user

# 验证QEMU安装
qemu-system-arm --version
qemu-arm --version

# 测试ARM程序模拟运行
qemu-arm -L $ARM_TOOLCHAIN/arm-none-linux-gnueabihf/libc ./hello_arm

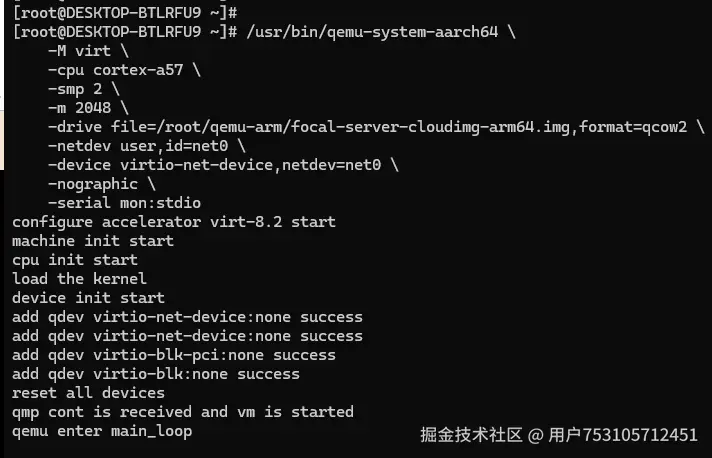

4.2 创建完整的系统模拟环境

# 下载ARM Debian根文件系统
mkdir -p ~/qemu-arm
cd ~/qemu-arm
wget https://github.com/yoanlin/arm-qemu-images/raw/master/debian/debian-arm-rootfs.tar.xz

# 解压根文件系统
tar xf debian-arm-rootfs.tar.xz

# 创建QEMU启动脚本
cat > run_arm.sh << 'EOF'
#!/bin/bash
qemu-system-arm \
    -M vexpress-a9 \
    -cpu cortex-a9 \
    -kernel vmlinuz-3.2.0-4-vexpress \
    -initrd initrd.img-3.2.0-4-vexpress \
    -append "root=/dev/mmcblk0p2 console=ttyAMA0" \
    -drive file=debian-arm-rootfs.ext4,if=sd,format=raw \
    -net nic -net user,hostfwd=tcp::2222-:22 \
    -nographic
EOF

chmod +x run_arm.sh

五、高级工具链配置

5.1 创建多架构工具链管理

# 创建工具链管理脚本
sudo tee /usr/local/bin/select-toolchain << 'EOF'
#!/bin/bash
TOOLCHAIN_ROOT="/opt/toolchains"

case "$1" in
    "arm-linux")
        export PATH="$TOOLCHAIN_ROOT/gcc-arm-10.3-2021.07-x86_64-arm-none-linux-gnueabihf/bin:$PATH"
        echo "ARM Linux toolchain activated"
        ;;
    "arm-cortexm")
        export PATH="$TOOLCHAIN_ROOT/gcc-arm-none-eabi-10.3-2021.10/bin:$PATH"
        echo "ARM Cortex-M toolchain activated"
        ;;
    "reset")
        export PATH=$(echo $PATH | sed -e 's|/opt/toolchains/[^:]*:||g')
        echo "Toolchain reset"
        ;;
    *)
        echo "Usage: select-toolchain [arm-linux|arm-cortexm|reset]"
        ;;
esac
EOF

sudo chmod +x /usr/local/bin/select-toolchain

5.2 配置编译缓存加速

# 安装ccache加速编译
sudo dnf install -y ccache

# 配置ccache用于交叉编译
mkdir -p ~/.ccache
cat > ~/.ccache/ccache.conf << 'EOF'
max_size = 5.0G
compiler_check = content
EOF

# 创建ccache包装脚本
sudo tee /usr/local/bin/arm-none-linux-gnueabihf-ccache-gcc << 'EOF'
#!/bin/bash
exec ccache arm-none-linux-gnueabihf-gcc "$@"
EOF

sudo chmod +x /usr/local/bin/arm-none-linux-gnueabihf-ccache-gcc

六、集成开发环境配置

6.1 安装和配置VS Code

在Windows端安装VS Code，并添加以下扩展：

  • C/C++ Extension Pack
  • Cortex-Debug
  • Embedded Tools
  • CMake Tools

配置VS Code的交叉编译设置：

{
    "cmake.configureSettings": {
        "CMAKE_TOOLCHAIN_FILE": "${workspaceFolder}/toolchain.cmake",
        "CMAKE_C_COMPILER": "arm-none-linux-gnueabihf-gcc",
        "CMAKE_CXX_COMPILER": "arm-none-linux-gnueabihf-g++"
    }
}

6.2 创建CMake工具链文件

# 创建CMake工具链配置文件
cat > $EMBEDDED_ROOT/toolchain.cmake << 'EOF'
set(CMAKE_SYSTEM_NAME Linux)
set(CMAKE_SYSTEM_PROCESSOR arm)

set(CMAKE_C_COMPILER arm-none-linux-gnueabihf-gcc)
set(CMAKE_CXX_COMPILER arm-none-linux-gnueabihf-g++)

set(CMAKE_FIND_ROOT_PATH /opt/toolchains/gcc-arm-10.3-2021.07-x86_64-arm-none-linux-gnueabihf)
set(CMAKE_FIND_ROOT_PATH_MODE_PROGRAM NEVER)
set(CMAKE_FIND_ROOT_PATH_MODE_LIBRARY ONLY)
set(CMAKE_FIND_ROOT_PATH_MODE_INCLUDE ONLY)
EOF

七、实战项目：编译Linux内核

7.1 下载和配置Linux内核

# 下载Linux内核源码
cd ~
git clone https://github.com/raspberrypi/linux.git rpi-linux
cd rpi-linux

# 选择适合Raspberry Pi的配置
make ARCH=arm CROSS_COMPILE=arm-none-linux-gnueabihf- bcm2835_defconfig

# 配置内核
make ARCH=arm CROSS_COMPILE=arm-none-linux-gnueabihf- menuconfig

7.2 编译内核

# 编译内核（使用多核加速）
make ARCH=arm CROSS_COMPILE=arm-none-linux-gnueabihf- -j$(nproc)

# 编译模块
make ARCH=arm CROSS_COMPILE=arm-none-linux-gnueabihf- modules -j$(nproc)

# 检查生成的内核文件
file arch/arm/boot/zImage

八、性能优化和调试

8.1 优化编译性能

# 创建编译优化脚本
cat > build-optimized.sh << 'EOF'
#!/bin/bash
# 使用所有CPU核心编译
CORES=$(nproc)

# 清空ccache统计
ccache -z

# 编译并计时
time make -j$CORES "$@"

# 显示ccache统计
ccache -s
EOF

chmod +x build-optimized.sh

8.2 配置远程调试

# 安装gdbserver
sudo dnf install -y gdb gdbserver

# 创建远程调试脚本
cat > remote-debug.sh << 'EOF'
#!/bin/bash
# 在目标设备上运行：gdbserver :2345 ./your_program
# 然后在开发机上运行此脚本

arm-none-linux-gnueabihf-gdb -ex "target remote 192.168.1.100:2345" \
                             -ex "file ./your_program" \
                             -ex "break main" \
                             -ex "continue"
EOF

chmod +x remote-debug.sh

九、故障排除和常见问题

9.1 解决依赖库问题

# 查找缺失的库
find /opt/toolchains -name "*.so" | grep -i missing_library

# 添加库路径到环境变量
echo 'export LD_LIBRARY_PATH=$ARM_TOOLCHAIN/arm-none-linux-gnueabihf/libc/lib:$LD_LIBRARY_PATH' >> ~/.bashrc

# 创建符号链接解决库版本问题
cd $ARM_TOOLCHAIN/arm-none-linux-gnueabihf/libc/lib
ln -sf libc.so.6 libc.so

9.2 解决头文件问题

# 添加头文件路径
echo 'export C_INCLUDE_PATH=$ARM_TOOLCHAIN/arm-none-linux-gnueabihf/libc/usr/include:$C_INCLUDE_PATH' >> ~/.bashrc
echo 'export CPLUS_INCLUDE_PATH=$ARM_TOOLCHAIN/arm-none-linux-gnueabihf/libc/usr/include:$CPLUS_INCLUDE_PATH' >> ~/.bashrc

# 验证头文件路径
arm-none-linux-gnueabihf-gcc -print-search-dirs

十、最佳实践

通过本文的详细步骤，我们在openEulerWSL环境中成功配置了完整的ARM交叉编译工具链，并解决了常见的依赖问题。关键成就包括：

  1. 完整的工具链配置：手动安装和配置了ARM GNU工具链
  2. 多架构支持：同时支持ARM Linux和Cortex-M开发
  3. 性能优化：使用ccache加速编译过程
  4. 集成开发环境：配置了VS Code和CMake支持
  5. 实战验证：成功编译了Linux内核和测试程序

最佳实践总结：

  • 定期更新工具链版本以获得最新功能和修复
  • 使用ccache显著提升大型项目的编译速度
  • 保持项目结构清晰，分离主机和目标机代码
  • 利用QEMU进行前期测试，减少对实际硬件的依赖
  • 建立完善的调试和测试流程

openEulerWSL环境为嵌入式开发提供了一个强大而灵活的平台，结合Windows的便利性和Linux的开发能力，为嵌入式开发者创造了理想的开发环境。

如果您正在寻找面向未来的开源操作系统，不妨看看DistroWatch 榜单中快速上升的 openEuler:distrowatch.com/table-mobil…，一个由开放原子开源基金会孵化、支持“超节点”场景的Linux 发行版。 openEuler官网：www.openeuler.openatom.cn/zh/
