React - 从状态改变到页面更新发生了什么

LRH
44 阅读10分钟

前言

本文的主题为：在 React 应用中，从组件状态改变到页面更新这一过程发生了什么。

主要目的是通过这个过程，将前几篇零散的 React 源码知识串连起来，形成知识网络，便于理解。

所以本文将不会过多介绍 React 中的一些基础概念，部分核心知识点见文章：

过程拆分

接下来我们会将整个过程按照发生的顺序进行拆分：

  • 状态发生改变
  • scheduler 调度渲染任务
  • render/reconcile 阶段
  • commit 阶段

从状态更新说起

React 组件的重新渲染，一般是由状态更新而引起的。也就是由 useState 返回的 setState 函数的调用所引起的。本小节将梳理 setState 函数被调用后发生了什么（关于 useState 与 setState 详情，见文章）。

setState 函数在源码中的体现是 dispatchSetState 函数，其接收 3 个参数作为函数。

  • fiber：fiber 节点的引用
  • queue：当前 hook 对象的 update 对象链表
  • action：setXXX 的参数，可为函数或普通值

在 useState 执行时，会使用 bind 函数提前绑定其前两个参数（这就是为什么 React 知道当 setXXX 被调用时，究竟需要修改哪个组件的哪个状态的原因），然后将返回的函数作为 useState 返回值的第二个元素。

所以平时我们在调用 setState 函数时，只需传入一个值（具体值或函数），作为 dispatchSetState 的第三个函数而执行。

dispatchSetState 函数执行时，具体会执行以下几个步骤：

  1. 进行 Eager state 优化：比较上次的值和本次修改的值，如两者相等则不触发后续的更新步骤。
  2. 为本次更新创建 update 对象
  3. 将 update 对象挂载到当前 useState 的 hook 对象的 update 链表上（以环形链表的方式存储）
  4. 调用 scheduleUpdateOnFiber 函数，发起后续更新。
    1. 从触发更新的 fiber 节点往上寻找其所有直接父节点，并标记此路径上 fiber 节点的 lanes 和 childLanes 属性（以表示当前节点有更新操作或其子孙节点存在更新操作，为后续 render 阶段的 bailout 优化做铺垫）
    2. 将 root 节点丢给 scheduler 发起一次任务调度

scheduler 任务调度

任务调度相关基础，见文章

scheduler 基于 MessageChannel 发起任务的调度，MessageChannel 的通信是宏任务，浏览器通过事件循环机制调控，确保不会阻塞现有任务。

当进入任务执行阶段时，scheduler 从任务池中（通过小顶堆的方式）取出优先级最高的任务执行。

需要注意的是，任务池中往往不止有一个渲染任务，如果清空任务池的过程是以同步的方式执行的话，则可能会长时间阻塞主线程，导致用户的一些操作（如文本输入、UI 交互）需要较长时间才会得到反馈，让用户产生应用卡顿的感觉。

为了使清空任务池的过程中能及时响应用户操作，scheduler 会基于时间切片 + 任务调度循环 + 优先级模型的方式进行调控。

具体而言就是以时间片为单位执行任务，每执行完一个任务之后，会调用 shouldYieldToHost 函数判断当前时间片是否耗尽：如没耗尽则取出下一个优先级最高的任务执行；如耗尽则让出主线程并发起下一次任务调度。

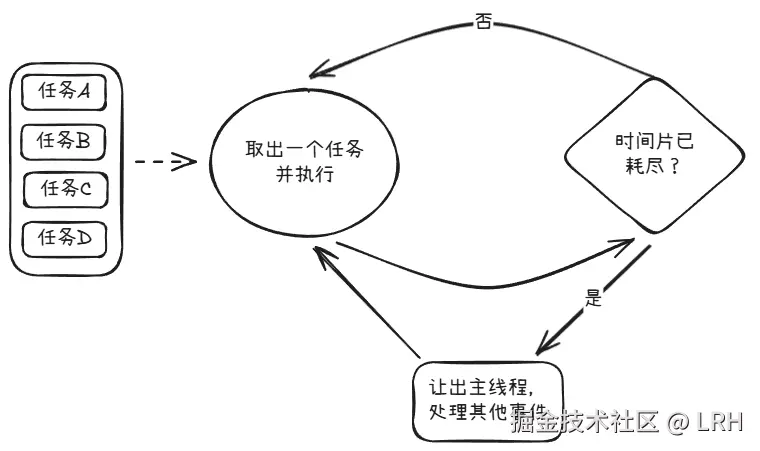

具体流程如图所示：


关键源码函数：

  • schedulePerformWorkUntilDeadline 请求任务调度（通过 MessageChannel 发送消息）

  • performWorkUntilDeadline 响应任务调度请求（MessageChannel 另一个端口的 onmessage 函数）

    • workLoop 执行 scheduler 层的工作循环（执行具体渲染任务，并调用 shouldYieldToHost 判断时间片是否耗尽），返回值 hasMoreWork 为是否有剩余任务
      • 根据 hasMoreWork 决定是否调用 schedulePerformWorkUntilDeadline 请求下一次的任务调度

上面描述的任务层面的工作循环实际上并不够细致，因为其判断当前时间切片是否耗尽的时间点是在每个任务执行完毕之后，但如果一个渲染任务非常庞大，它的执行时间远超时间片本身，那么同样会导致长时间阻塞主线程的情况出现。

所以接下来我们需要深入单个任务的执行过程，看看 React 是如何防止单个渲染任务长时间阻塞主线程的。

render/reconcile 阶段

当 scheduler 取出一个渲染任务并执行时，则进入了 render/reconcile 阶段。

在 Fiber 架构的背景下，一个渲染任务会被拆分为多个工作单元（即 fiber 节点）。

所以一个渲染任务的执行过程，可视为其工作单元的执行过程，当一个任务的全部工作单元执行完毕，则视为当前渲染任务执行完毕。

整个 render/reconcile 阶段可视为循环执行 preformUnitOfWork 的过程，每执行一次 performUnitOfWork 可视为执行一个工作单元。

同样地，为了防止遍历执行工作单元而长期阻塞主线程，在循环执行 preformUnitOfWork 的过程中，也会有一个工作循环（可称为 Fiber 构建循环）用于判断当前时间切片是否使用完毕，从而决定让出主线程还是继续执行下一个工作单元。

值得一提的是，此 Fiber 构建循环是在 react-reconciler 包中，而不是 Scheduler 包中，因为 Fiber 工作单元的执行属于协调过程。

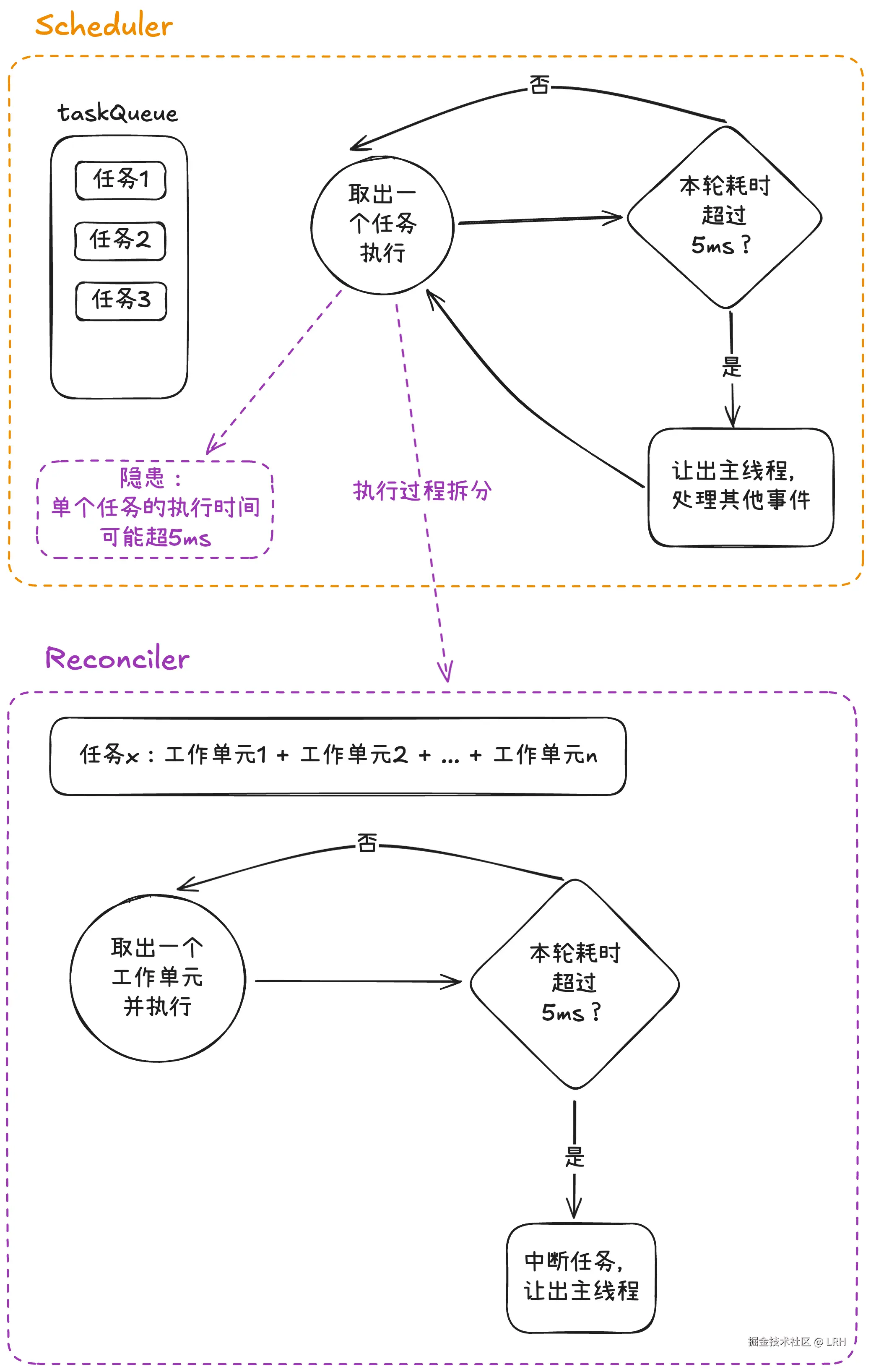

scheduler 任务调度循环与 fiber 构建循环的关系如下图所示：


fiber 构建循环关键代码如下所示

function workLoopConcurrent() {
  // Perform work until Scheduler asks us to yield
  while (workInProgress !== null && !shouldYield()) {
    performUnitOfWork(workInProgress); // 执行单个工作单元
  }
}

performUnitOfWork

接下来将拆分 performUnitOfWork 的执行过程：

performUnitOfWork 可视为两个阶段：

  1. beginWork：通过 diff 算法，高效生成当前 fiber 节点的直接子节点
  2. completeWork：标记 flags 及 subtreeFlags，创建 DOM 元素及标记 update

注意：虽然 performUnitOfWork 可分为 beginWork 和 completeWork 两个阶段，但并非一个工作单元执行完其 beginWork 和 completeWork 的逻辑，再执行下一个工作单元的 beginWork 和 complete。

而是属于一个递归的过程：

  • 递：先从根节点开始往下，执行其第一个子节点的 beginWork 逻辑，然后再以此节点作为出发点，寻找其第一个子节点执行 beginWork，如此往复；
  • 归：到达叶子节点之后，执行其 completeWork 逻辑，然后寻找下一个需要执行 beginWork 的节点（先寻找兄弟节点，再寻找父级节点）。

具体顺序可理解为：parent:beginWork -> child:beginWork -> child:completeWork -> sibling:beginWork -> sibling:completeWork -> parent:completeWork

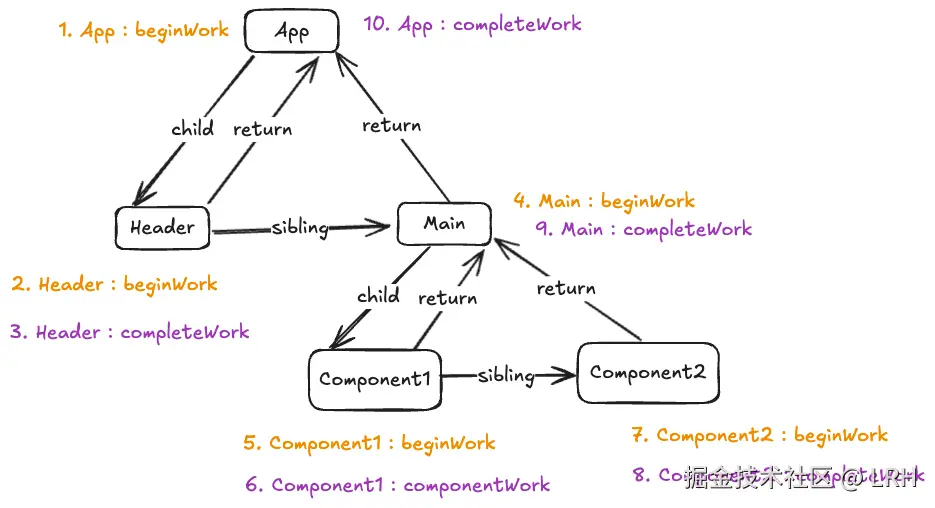

配合 fiber 架构的链式树状结构，整个递归过程可以归纳为：


Fiber 构建循环中时间切片的判断时机

performUnitOfWork 被包裹在循环中执行，每个 performUnitOfWork 执行完毕的时机为：找到下一个需要执行beginWork逻辑的fiber节点：

  • 当处于“递”的过程且当前 fiber 节点有子节点时，下一个需要执行beginWork的节点就是其第一个子节点。
  • 当处于“归”的过程时，如果当前节点有兄弟节点，那么下一个需要执行beginWork的节点就是其兄弟节点，否则需要往上执行其 parent 节点的 completeWork 逻辑，然后将其 parent 节点视为当前节点，寻找下一个需要执行beginWork逻辑的节点（即找其兄弟节点，如无，再对其 parent 执行 completeWork）。

结合上面提到的 fiber 构建循环的代码可知：在 fiber 构建循环中，时间切片的判读时机为：找到下一个需要执行beginWork逻辑的fiber节点时。

function workLoopConcurrent() {
  while (workInProgress !== null && !shouldYield()) {
    // 每找到“下一个需要执行beginWork逻辑的fiber节点”时，函数执行完毕，进行一次时间片判断
    performUnitOfWork(workInProgress);
  }
}
beginWork

beginWork 的主要目的为：为当前节点的直接子节点生成（新生成或复用旧节点） workInProgress 节点，及判断真实 DOM 节点是否可以复用。

在正式开始执行核心逻辑之前，会先进行 bailout 优化的判断（根据 fiber 的 lanes 及 childLanes 属性判断）。bailout 是跳过 re-render，即无需执行函数组件，而不是不遍历。即进入遍历流程后，发现符合 bailout 条件，则无需 re-render 。

  • bailout 判断条件：先判断 props / context 的实际值变化 ，再判断 lanes 和 childLanes 是否有工作要做：
    • 如果 props/context 无变化，且 lanes 和 childLanes 都无值，则当前整条分支 bailout（常见于状态更改的兄弟分支）
    • 如 props/context 无变化，lanes 无值，但 childLanes 有值，则当前 fiber 可 bailout，继续对其子树进行遍历（常见于状态发生改变的直接父级组件）

不能进行执行 bailout 优化的节点就需要执行 reconcileChildren，即进行 diff 算法对比，从而生成当前节点的所有直接子节点（diff 对比相关流程见文章）

completeWork

当 beginWork 处理到叶子节点时，调用 completeUnitOfWork（核心为 completeWork）向上递归。

其作用主要为：

  • 标记自身 flags 属性，代表在 commit 阶段需要如何修改 DOM（需要与 effectList 区分开）。以及向上收集 flags，标记父级节点的 subtreeFlags（类似 childLanes，代表其子孙元素是否需要更改 DOM，为后续 commit 阶段的剪枝优化做准备）
  • 对于 HostComponent（如 div、span），创建 DOM 节点或标记 update

commit 阶段

当某个渲染任务执行完毕后（即其中的所有工作单元都执行完了 beginWork / completeWork），React 就会调用 commitRoot 函数进入 commit 阶段。

与 render/reconcile 阶段不同，整个 commit 阶段的执行是同步不可中断的。其主要作用：一次性地把更新提交到真实 DOM 上，并执行副作用函数和生命周期钩子。

整个 commit 阶段可理解为有三个同步子阶段 + 一个异步子阶段，分别如下所示：

  • 同步阶段：
    • Before Mutation
    • Mutation
    • Layout
  • 异步阶段：
    • Passive Effects

各个阶段的主要功能如下所示：

  • beforeMutation 阶段：处理 DOM 变更前的准备工作，如执行旧的 useLayoutEffect 的 cleanup
  • mutation 阶段：根据 flags 属性，对真实 DOM 更新（插入、更新、删除）
  • （注：一般认为此时会进行 current 树与 workInProgress 树的切换）
  • layout 阶段：ref 的绑定；执行新的 useLayoutEffect 回调，执行 componentDidMount/Update 等生命周期钩子
  • （注：此时浏览器会绘制页面（paint））
  • passive effects 阶段：
    • 旧的 useEffect cleanup 放入任务队列
    • 新的 useEffect 回调放入任务队列

而上述提到的四个子阶段，并非所有 fiber 阶段都要执行对应的逻辑，而是每个子阶段会有自己的剪枝优化逻辑，会对 fiber 节点的某些属性（如 flags、subtreeFlags）进行判断，如符合要求则某些子树可以跳过当前子阶段逻辑。

补充：
由上述四个子阶段的执行过程可知，useLayoutEffect 和 useEffect 的执行顺序如下：

  1. 旧 useEffectLayout 的 cleanup
  2. DOM 更新（但未绘制）
  3. 新 useLayoutEffect 的回调
  4. 浏览器绘制页面
  5. 旧 useEffect 的 cleanup
  6. 新 useEffect 的回调

总结

本文以从状态改变到页面更新为轴，串联起了 React 中几个核心的源码知识点，主要起到梳理作用，具体每个步骤的详细知识点，还需移步其他文章复习。
