B+Tree到底是什么？有很多初学的小伙伴可能被各种资料，AI的一大堆专有名词搞得头昏脑胀，也没理解其核心原理，本文就谈一谈到底什么是B+Tree。 仅个人理解，如有不同理解或文中有错误欢迎讨论指出

从定义上来说，B+Tree是一种多路自平衡的树数据结构，其核心设计目标是为了减少磁盘的IO，优化查询效率，广泛的应用于数据库索引、文件系统等场景。其本质是由B-Tree的改进，B+Tree是B-Tree的“叶子强化、内部节点轻量化”的特殊多路平衡查找树。

一、核心定义：什么是B+Tree？

B+tree 是满足以下规则的多路平衡查找树（假设树的阶数为 m，m 表示每个节点最多有 m-1 个关键字、m 个子节点指针）

1.节点分类

树由根节点、非叶子节点也叫内部节点和叶节点组成，且所有叶节点处于同一层。

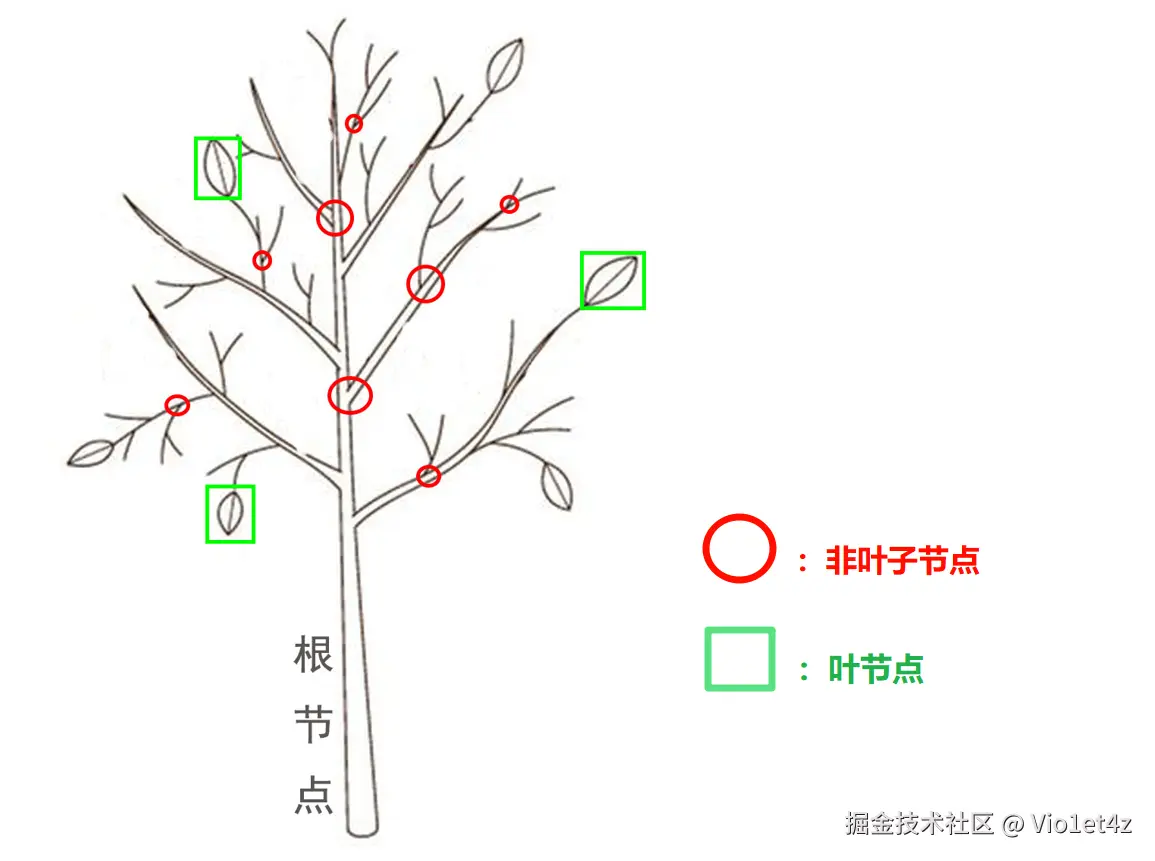

为什么称其为树？顾名思义，其图像化的特征就像一颗大树一样。根节点是树干，非叶子节点是各个树枝的分枝点，叶节点是树叶，如下图


2.关键字分布

非叶子节点：仅存储关键字+子节点指针。此关键字为冗余索引关键字，不存储数据，仅用于索引导航

非叶子节点类似于我们生活中的标签，仅承担索引的职责。例如在冰箱中，不同的抽屉上用便利贴做了标签如生肉，蔬菜，冰淇淋，它并不具备实际的数据存储功能，只是为了在查询中更加方便快捷的找到想要的数据。

叶节点：存储全部关键字+对应数据（或数据地址），叶节点一定处于树的最底层，且所有叶节点通过双向链表连接（加快顺序访问效率）。此关键字是原始且唯一关联数据的关键字，是非叶节点关键字的来源，是索引的核心

叶节点才是实际存储数据或存储数据地址的地方，数据地址是指数据在磁盘的位置坐标

3.阶数规则（m阶）

根节点：最少1个关键字，最多 m-1 个关键字（子节点数=关键字数+1，最少2个子节点，最多m个）
非根非叶节点：最少 ⌈m/2⌉ - 1 个关键字，最多 m-1 个关键字（子节点数最少 ⌈m/2⌉ 个，最多 m 个）
叶节点：最少 ⌈m/2⌉ - 1 个关键字，最多 m-1 个关键字，与非根非叶节点一致

子节点数即在此节点下有几个分支（即节点指针）

4.查找规则

从根节点开始，按关键字有序性（升序/降序）遍历，通过数据关键字一层一层地比较并确定下一个子节点，最终找到数据所在的叶节点

二、结构原理

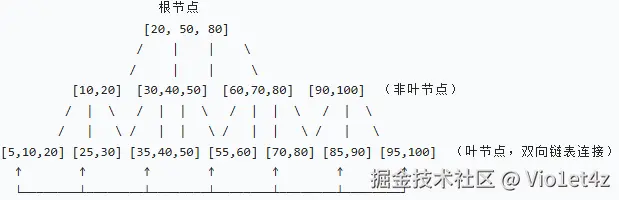

以4阶B+Tree（m=4，每字节最多3个关键字、4个子节点指针）为例，结构如下图所示

最下面的箭头表示叶节点双向链表

双向链表：叶节点是按照关键字有序排列的，且能通过前后指针连接，支持范围查询和顺序访问，而无需回溯上层节点

三、核心特性：为什么 B+tree 适合磁盘存储？

B+tree 的设计完全围绕磁盘 I/O 优化展开，磁盘的核心特点是：随机访问速度极慢（毫秒级），顺序访问速度极快（机械硬盘的磁头无需重新定位） ，且磁盘 I/O 以块为最小单位（通常 4KB/8KB）。B+tree 的特性完美适配这一特点：

1.平衡特性：所有叶节点均在最底层

B+Tree是严格平衡树，其叶节点高度一致，所以在查找任何数据时，I/O次数固定（也就是树的高度），这一特点完美避免了二叉树、红黑树等可能出现的斜树(例如在MySQL中的ID自增列)导致的I/O次数波动。
树的高度极低：假设m=100(每个节点最多99个关键字)，存储1亿条数据时，树的高度仅为log₁₀₀(1亿) = 4，即最多只需要4次磁盘I/O，就能找到目标数据。

2.非叶节点仅存储索引，存储密度极高

非叶节点不存储数据，仅存储关键字 + 子节点指针，相同的磁盘块大小下，非叶节点能容纳更多关键字和指针，从而降低树的高度，降低 I/O 次数。
对比 B 树：B 树的非叶节点即存储索引也存储数据，导致相同节点大小下关键字数量更少，树更高，I/O 次数更多。

3. 叶节点链表化，支持高效范围查询

更高效的范围查询：
- B 树：需要遍历多个分支，回溯上层节点，效率低。
- B+Tree：只需找到范围的起始叶节点（如 100），然后通过叶节点的双向链表顺序遍历，直到结束节点（如 200），无需回溯，效率接近顺序访问。

4. 数据集中存储，缓存命中率高

所有数据都在叶节点，且叶节点按顺序排列，磁盘预读机制（提前读取相邻块）能够有效发挥作用：当访问一个叶节点时，其相邻的叶节点可能已被预读入内存，后续查询无需额外 I/O。
非叶节点体积小，更容易被缓存到内存中，进一步减少磁盘 I/O（如根节点和上层非叶节点几乎常驻内存）。

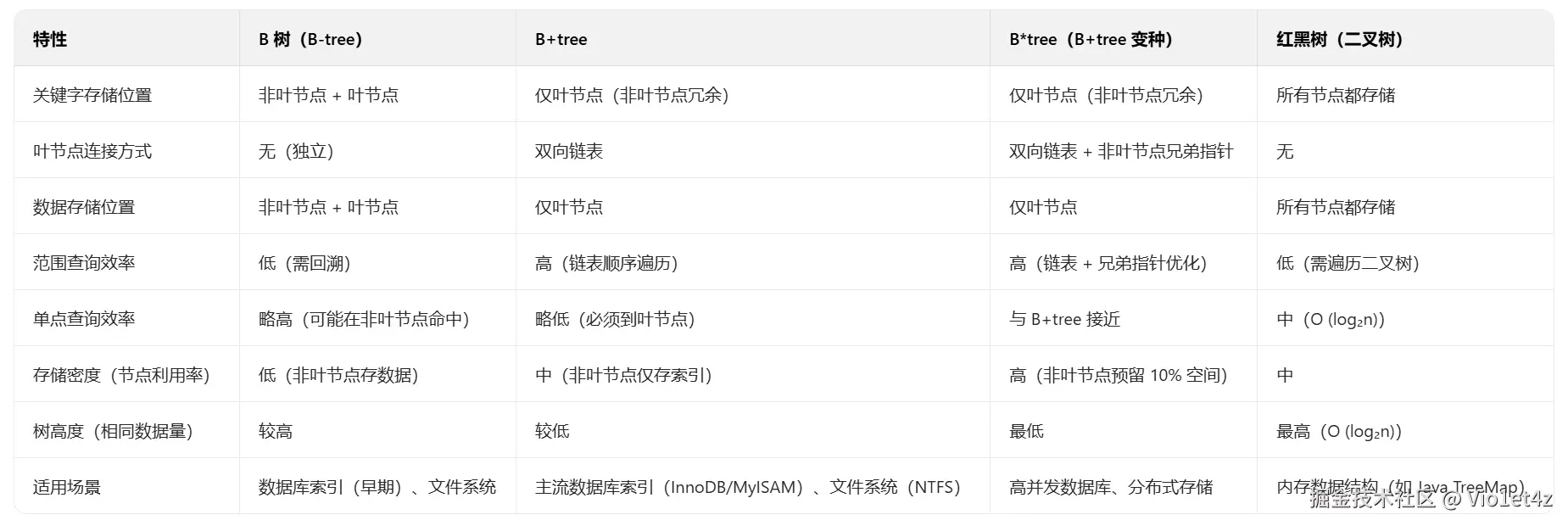

四、与其他树结构的对比：B 树、B+tree、B*tree、红黑树

B 树 vs B+tree：B 树的非叶节点存储数据，适合单点查询（可能提前命中），但范围查询和顺序访问效率差；B+tree 牺牲了单点查询的微小效率，换取了范围查询和高存储密度，更适合磁盘存储。

B+tree vs B * tree：B * tree是 B+tree 的优化版，非叶节点之间增加了兄弟指针，并预留出 10% 节点空间用于减少分裂频率，适合高并发、大数据量场景（如分布式数据库）。

B+tree vs 红黑树：红黑树或者说二叉树，其高度随数据量增长为 O (log₂n)（如 1 亿数据需 27 层），I/O次数过多，仅适合内存数据结构；B+tree 是多路树，高度 O (logm n)（m 通常为 100+），I/O 次数极少，适合磁盘存储。

五、B+tree 的插入、删除与平衡维护

B+tree 在插入 / 删除数据时，会自主维持树的平衡性和节点关键字数量，核心操作包括节点分裂、节点合并、邻节点借调。

我们以 4 阶 B+tree（`m=4`）为例，节点关键字数量范围：

非根节点：最少 ⌈4/2⌉ - 1 = 1 个，最多 4-1=3 个；
根节点：最少1个，最多3个；
叶节点：最少1个，最多3个。

1. 插入操作（以插入关键字 33 为例）

步骤：

查找插入位置：从根节点出发，找到关键字 33 应插入的叶节点（假设为 [35,40,50]，插入后变为 [33,35,40,50]，此时超出最大数量 3）；
节点分裂：
- 将分裂节点的关键字按中间位置拆分（4 个关键字拆分为前 2 个和后 2 个：[33,35] 和 [40,50]）；
- 中间关键字（35）向上提升到父节点（假设父节点为 [30,40,50]，插入 35 后变为 [30,35,40,50]，若父节点也超出最大数量，则继续分裂，直到根节点）；
更新叶节点链表：分裂后的两个叶节点会自动更新前后指针，维持链表有序性。

2. 删除操作（以删除关键字 35 为例）

步骤：

查找删除位置：找到关键字 35 所在的叶节点（假设为 [33,35,40]，删除后变为 [33,40]，仍满足最少数量 1，无需合并）；
处理节点关键字不足：若删除后节点关键字数量 < 最少值时（如删除 [33] 后节点为空）：
- 尝试邻节点借调：向相邻节点借一个关键字（需同步更新父节点的索引关键字）；
- 借调失败（邻节点也仅存最少关键字）：节点合并，将当前节点与邻节点合并，同时删除父节点中对应的索引关键字（若父节点关键字数量不足，继续向上合并，直到根节点）。

3. 平衡维护的核心原则

插入时向上分裂，删除时向下合并 / 借调，确保所有叶节点高度一致；
非叶节点的关键字始终是叶节点关键字的冗余副本(索引)，确保查找路径的正确性。

可视化工具推荐

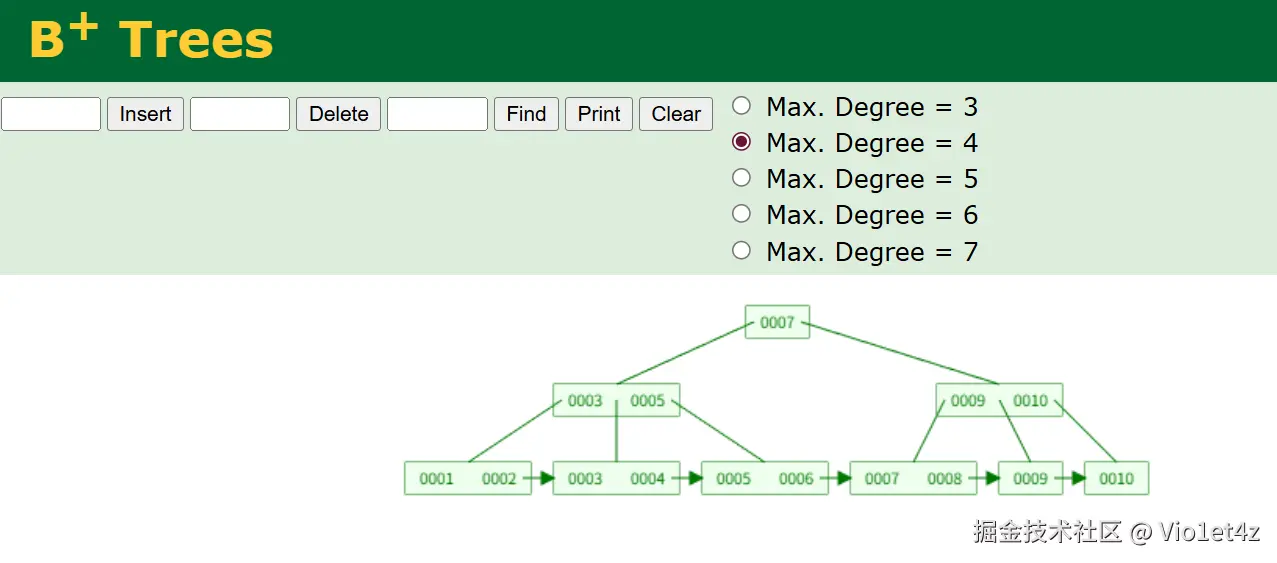

B+ Tree Visualization - USFCA 可交互式插入/删除，大家可以去玩一下，可以非常直观的观察到分裂合并的过程。

六、总结

B+tree 的设计本质是用空间换时间，通过关键字冗余和叶节点链表化，最大化降低磁盘 I/O 次数，适配磁盘存储的特性。其核心优势特点为：

低 I/O 成本：树高度极低，单点查询、范围查询的 I/O 次数固定且极少；
高效顺序访问：叶节点链表支持全表扫描、排序、分组等高频数据库操作；
稳定性强：严格平衡特性，查询性能稳定，无极端情况。

适用场景:

数据库索引（MySQL InnoDB/MyISAM、PostgreSQL）；
文件系统（NTFS、ext4 的目录结构）；
分布式存储（如 HBase 的 RegionIndex）；
任何需要大量数据 + 磁盘存储 + 高频查询 / 范围查询的场景。

不适用场景：

内存中的小规模数据（红黑树、哈希表更高效）；
仅需单点查询、无范围查询需求（B 树或哈希表可能更优）。

通过理解 B+tree 的结构和设计思想，能更深入地优化数据库索引（如主键选择、联合索引设计）、文件系统性能，甚至在自定义存储系统中灵活应用其核心优化思路。

Bye~
