1.引言
本项目基于NestJS语言框架，以本体工程为前置条件，实现基于知识图谱的RAG，数据库使用PostSQL+Apache AGE扩展。
2.本体工程介绍
简单介绍本体工程以及其与知识图谱的关系
2.1 什么是本体工程？
顾名思义，构建“本体”的工程。
什么是“本体”？
本体（ontology）：一种结构化的知识模型，对某个领域中概念、概念之间关系及其约束的形式化、可机读的描述。
一个完整的领域本体包含 5 类核心要素：
概念（Class） ：领域内的核心实体类别，如 “人”、“疾病”
关系（Property/Relation）： 概念之间的关联，分两类：
（1）数据属性（DataProperty）：概念与基础数据的关联，如 “人有年龄”
（2）对象属性（ObjectProperty）：概念与概念的关联，如 “人有疾病”
实例（Individual）： 概念的具体对象，如 “张三” 是 “人” 的实例
公理（Axiom）： 领域内的规则或约束，如 “一份病例只能属于一个病人”
约束（Constraint）： 对属性或关系的限制，如 “年龄必须大于 0”
2.2本体工程与知识图谱的关系
知识图谱（Knowledge Graph） = 本体（模式/Schema）+ 实例数据（ individuals ）。
本体工程聚焦的是构建和管理“模式层”：
定义有哪些类：person, doctor, patient,disease,symptom...
定义有哪些关系：hasSymptom,hasAge,treat...
定义约束规则：hasAge的值必须大于0...
“模式”确定后，不断添加实例（individuals），这些规范化、标准化的实例即构成知识图谱
3.如何构建本体工程
3.1需求分析
明确本体的应用场景（如 “用于医疗诊断推理”）。
确定本体覆盖的领域范围（如 “仅包含疾病与应对药物”、“包含医生、病人、疾病、疾病等全部医院体系中的概念”）。
明确用户需求（如 “支持自动化症状匹配”）。
3.2领域知识获取
来源：领域专家、专业文献、现有数据
目标数据：
领域概念清单(class)
概念属性清单（data properties）
概念间关系清单(object properties/relation)
3.3本体建模
目的：将自然语言描述的知识，转化为机器可理解的形式化表示。
方法： 使用本体编辑工具（如 Protege、Neo4j），通过形式化语言（如 OWL、RDF）定义概念、关系、公理。
（１）构建概念层级（如 “ 人 → 病人”、“ 人 → 医生”）。
（２）定义属性与关系（如 “人” 的 “年龄” 属性，“药物”与“疾病”类之间为“治疗”的关系）
（３）添加公理与约束（如 “年龄≥0”）。
常用工具与技术栈
本体编辑工具：
Protege：免费开源，支持 OWL 语言，内置推理机，是学术和工业界最常用的工具。
Neo4j：图数据库，适合存储大规模本体（以图结构存储概念和关系），支持高效查询。
形式化语言：
RDF（Resource Description Framework）：三元组形式，用于描述资源（概念、实例）及其关系，是本体的数据基础格式。
OWL（Web Ontology Language）：最主流的本体描述语言，基于 RDF，支持类（Class）的层级关系，可添加逻辑约束。
推理机（hermit）：
Hermit、Fact++：用于本体一致性校验和逻辑推理（如自动推导子类关系、检测矛盾）。
本项目使用Protege工具构建本体，领域为“医疗诊断”。（本项目的本体构建比较简单，仅作为学习参考）

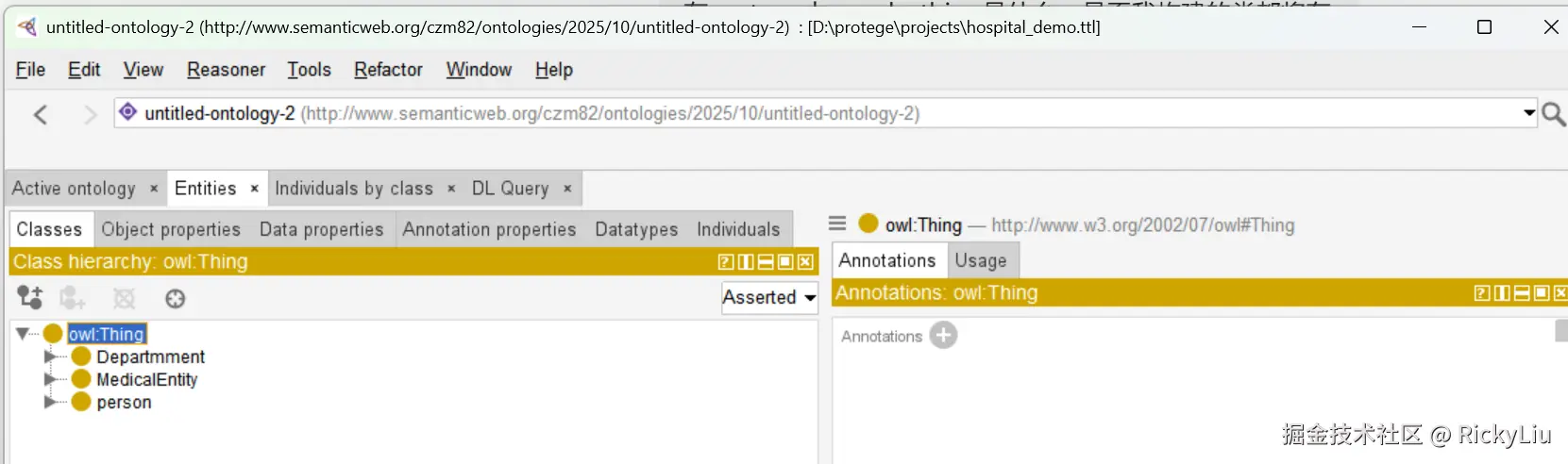

在顶层类owl：thing（OWL 本体的 默认顶级类，代表「所有实体的集合」）下构建了三个类：Department、MedicalEntity和person

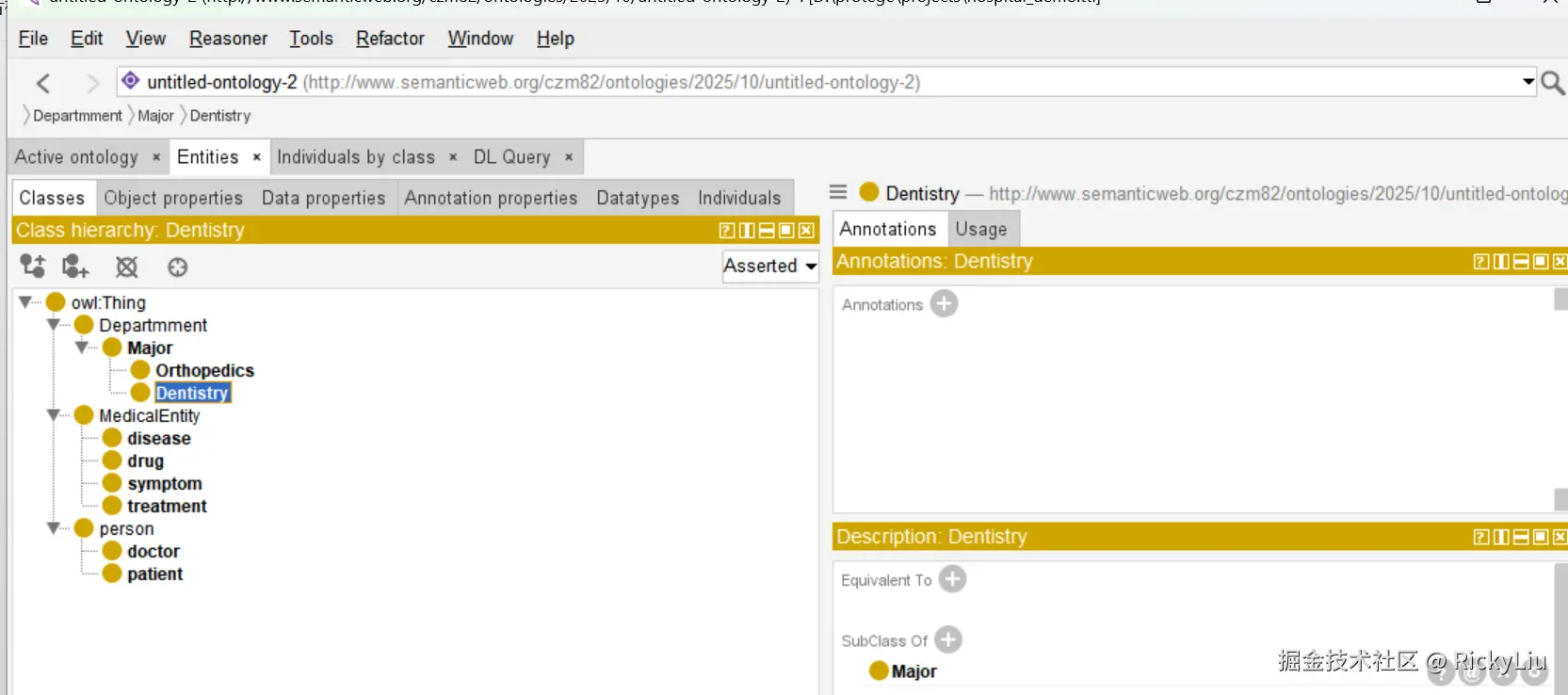

其中Department为医务管理类，其具有子类major代表医疗专业，major又具有子类orthopedics（骨科）和dentistry（牙科）代表医生的专业，点击dentistry可以在右侧描述栏看到其为major的subclass MedicalEntity（医疗实体类）和person（人物类）同理，不做赘述。
构建完class后，进行属性properties的构建，其分为object properties对象属性（代表对象概念之间的关联）和data properties数据属性（代表对象概念与基础数据的关联）

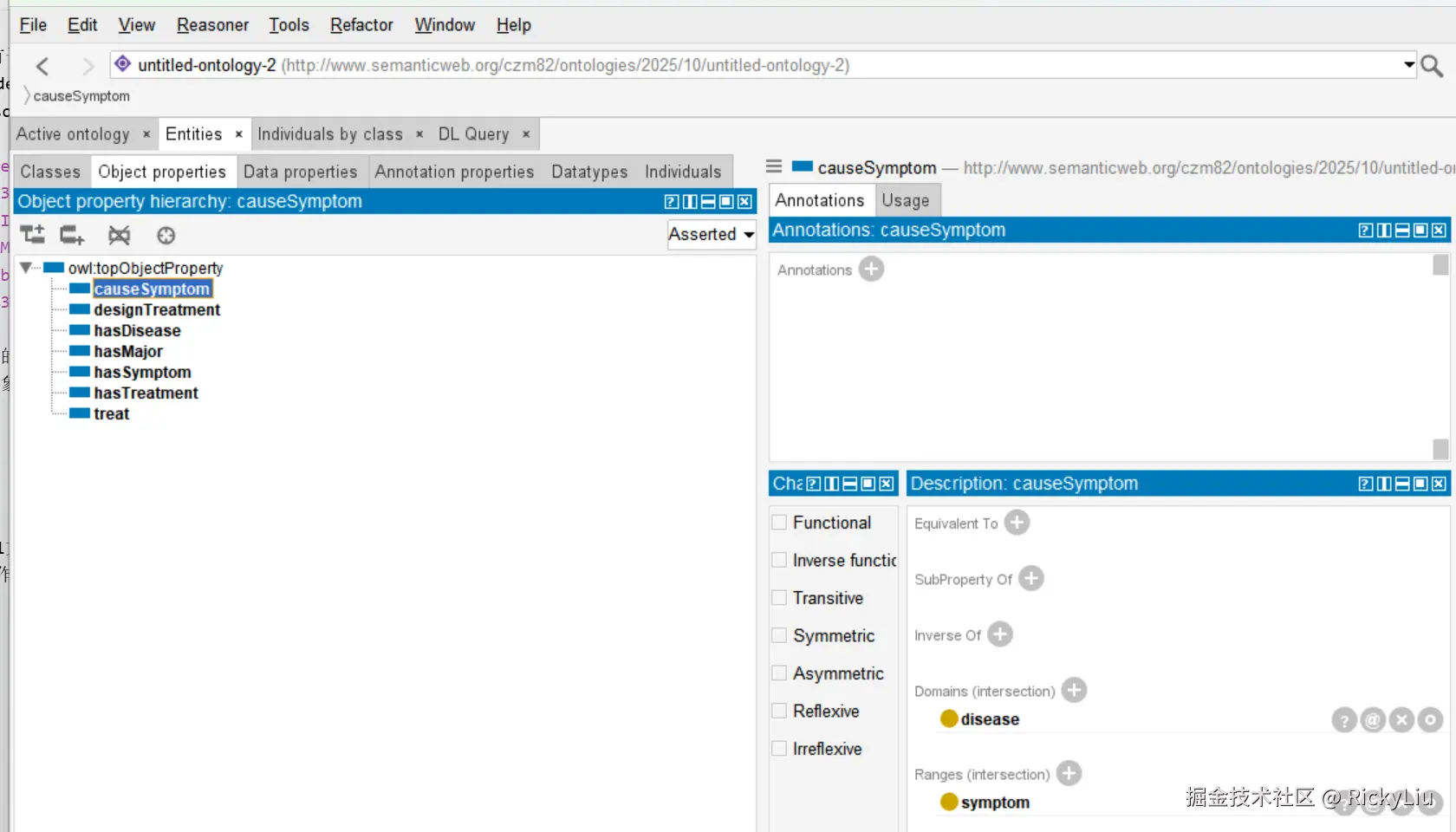

在本项目中构建了以下几个对象属性：causeSymptom（造成症状）,designTreatment（设计治疗方案）, hasDisease（具有疾病）,hasMajor（医疗专业）,hasSymptom（具有症状）,hasTreatment（具有治疗方案）和treat（治疗）。
其中，点击causeSymptom可以看到其“domains”为“disease”，“ranges”为“symptom”，这代表“disease”类具有“causeSymptom”对象属性，而其对象为“symptom”，
即关系链：disease→causeSymptom→symptom
其余对象属性也均其对应的domains与ranges，代表前者与后者的关系

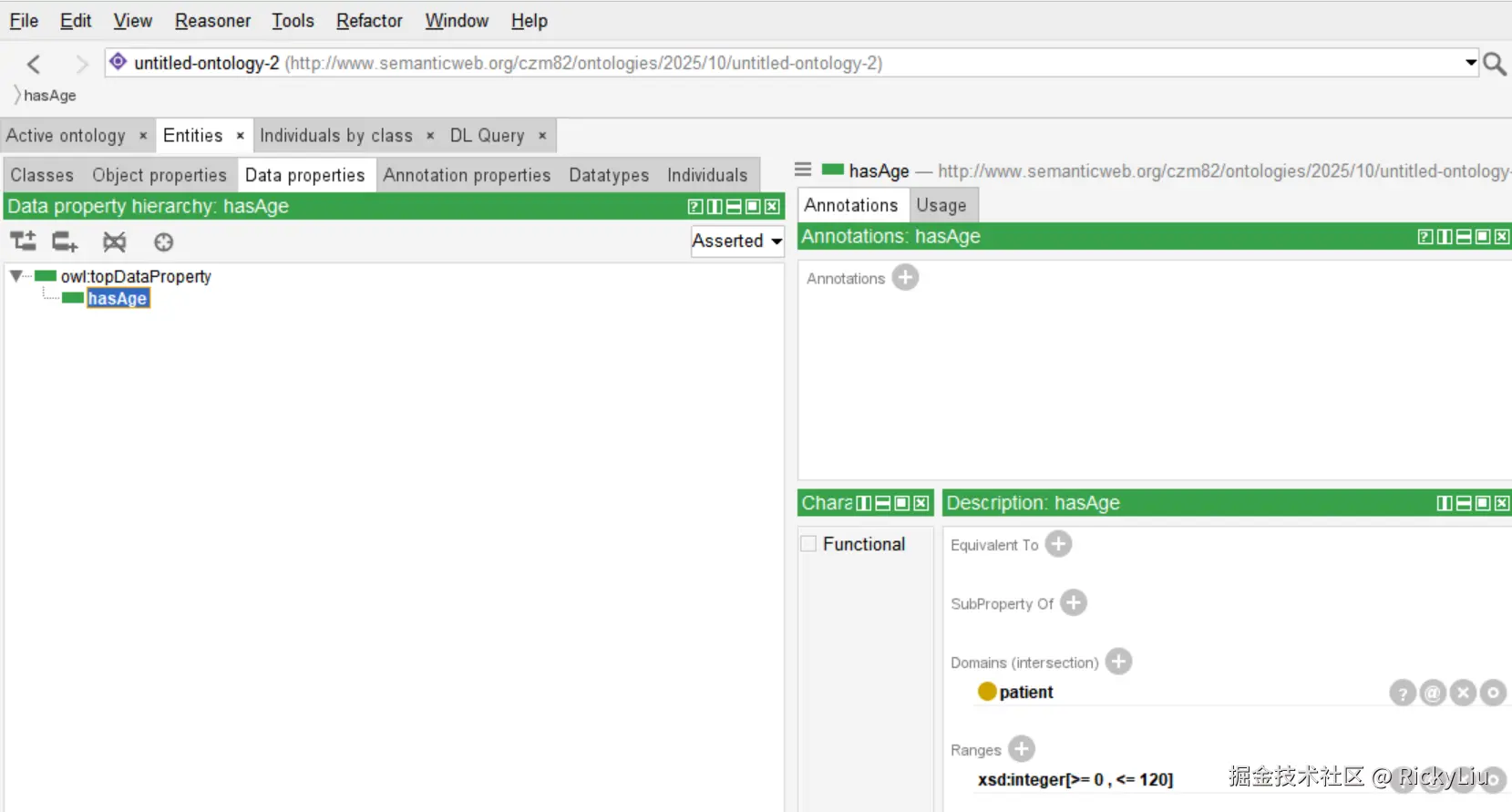

在本项目中构建了一个数据属性dataproperties：hasAge，其domains为patient，ranges为xsd:integer[>= 0 , <= 120]，其表示patient类的数据属性hasAge的取值范围为[>= 0 , <= 120]。
到这里已经完成了类与对象属性、数据属性的构建，本体（ontology）的框架已经搭建完毕，后续根据项目需求可以再对本体的内容进行修改。
接下来就是往该本体内添加individuals（个体/实例），在本项目中添加了以下一些individuals：

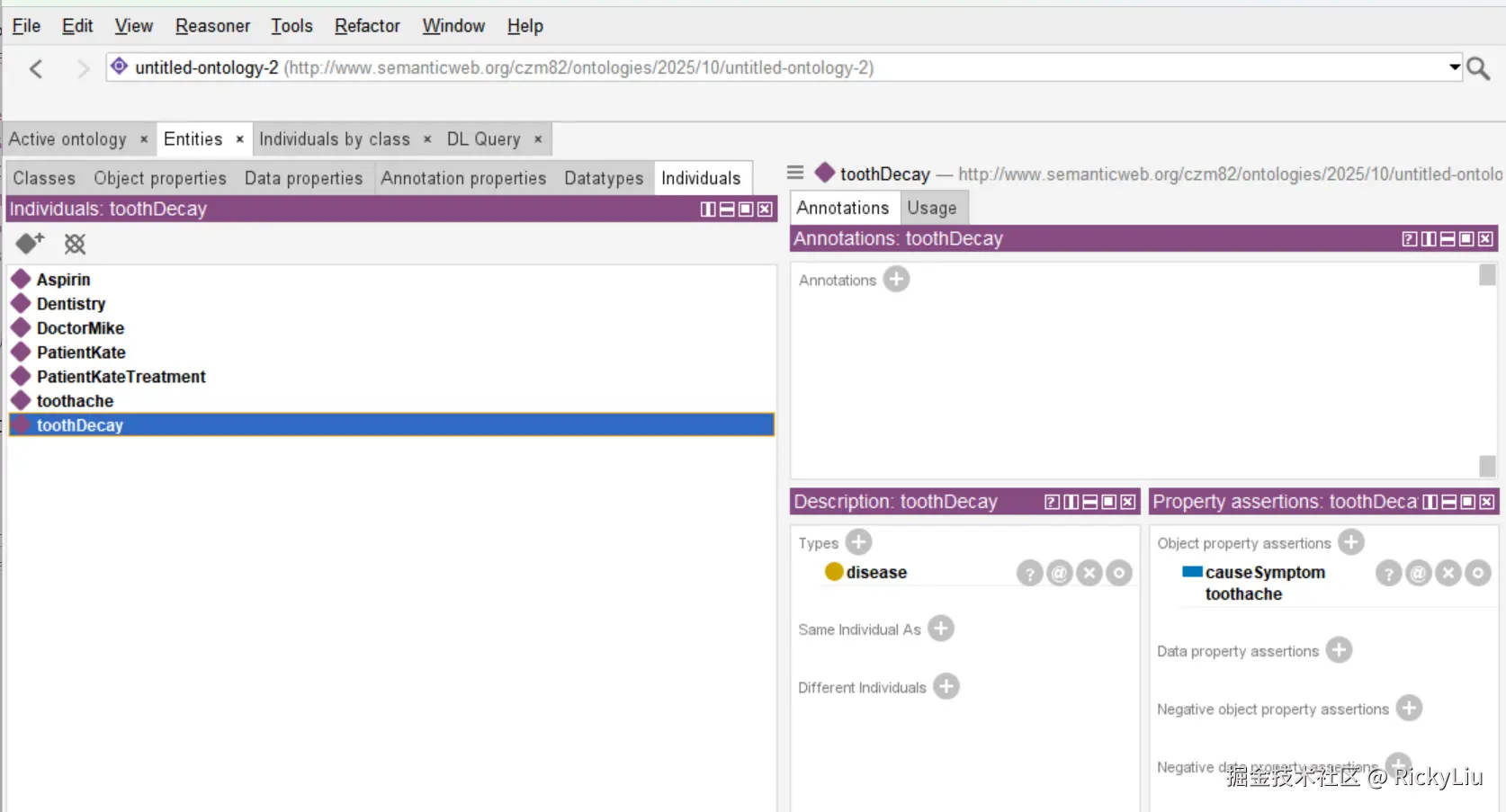

其中toothDecay（龋齿）是disease类里面的一个实例，tpyes对应disease，其具有causeSymptom对象属性，而对象则是个体toothache（牙痛），toothache为symptom类中的一个实例。
即：toothDecay → causeSymptom → toothache
与之对应的是：disease → causeSymptom → symptom

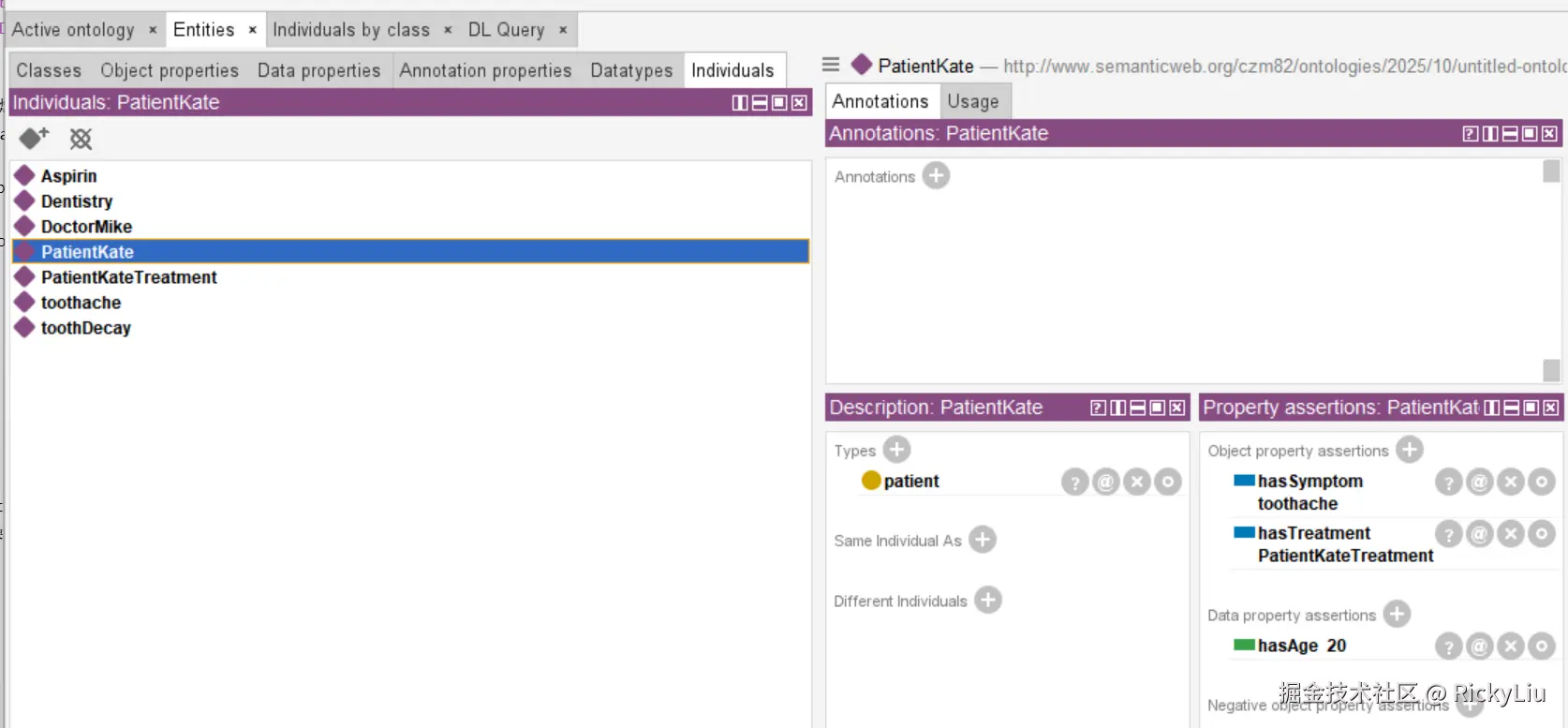

再以PatientKate举例，其为patient类中的一个实例，具有hasSymptom对象属性，对象为toothache，还具有hsaTreatment对象属性，对象为PatientKateTreatment。另外，该实例还具有数据属性：hasAge，该属性的值为20.
本项目的本体构建流程介绍完毕，接下来介绍基于该本体工程的后续开发。
3.4本体构建完成后，怎么用？

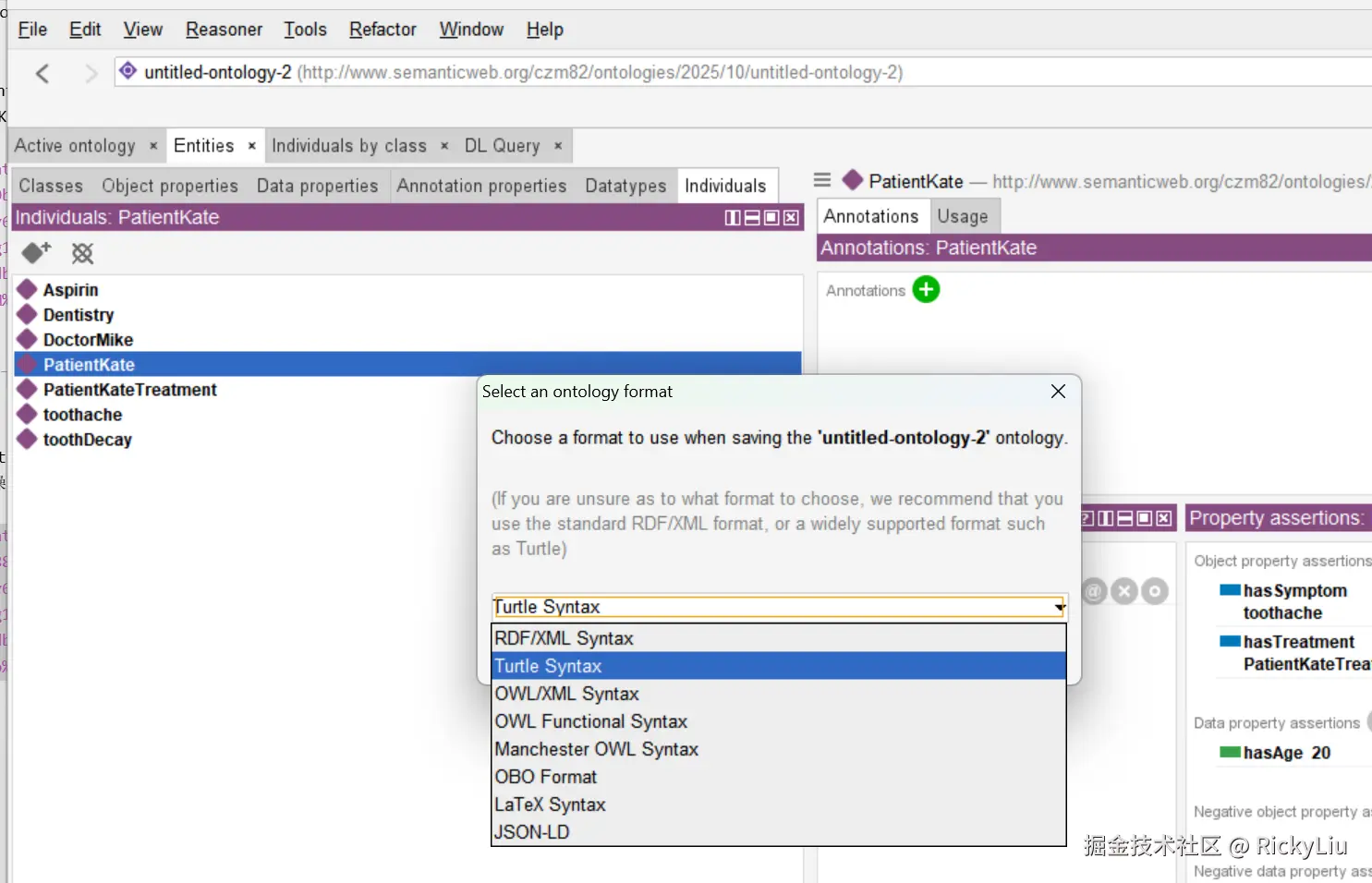

使用protege构建完成后，可导出为ttl文件或owl文件，文件内容为形式化语言表示，可将文件解析为三元组构建知识图谱，也可借助支持 RDF/OWL 语义操作的工具或库，直接对ttl文件或owl文件进行增删改查
4.项目具体实现

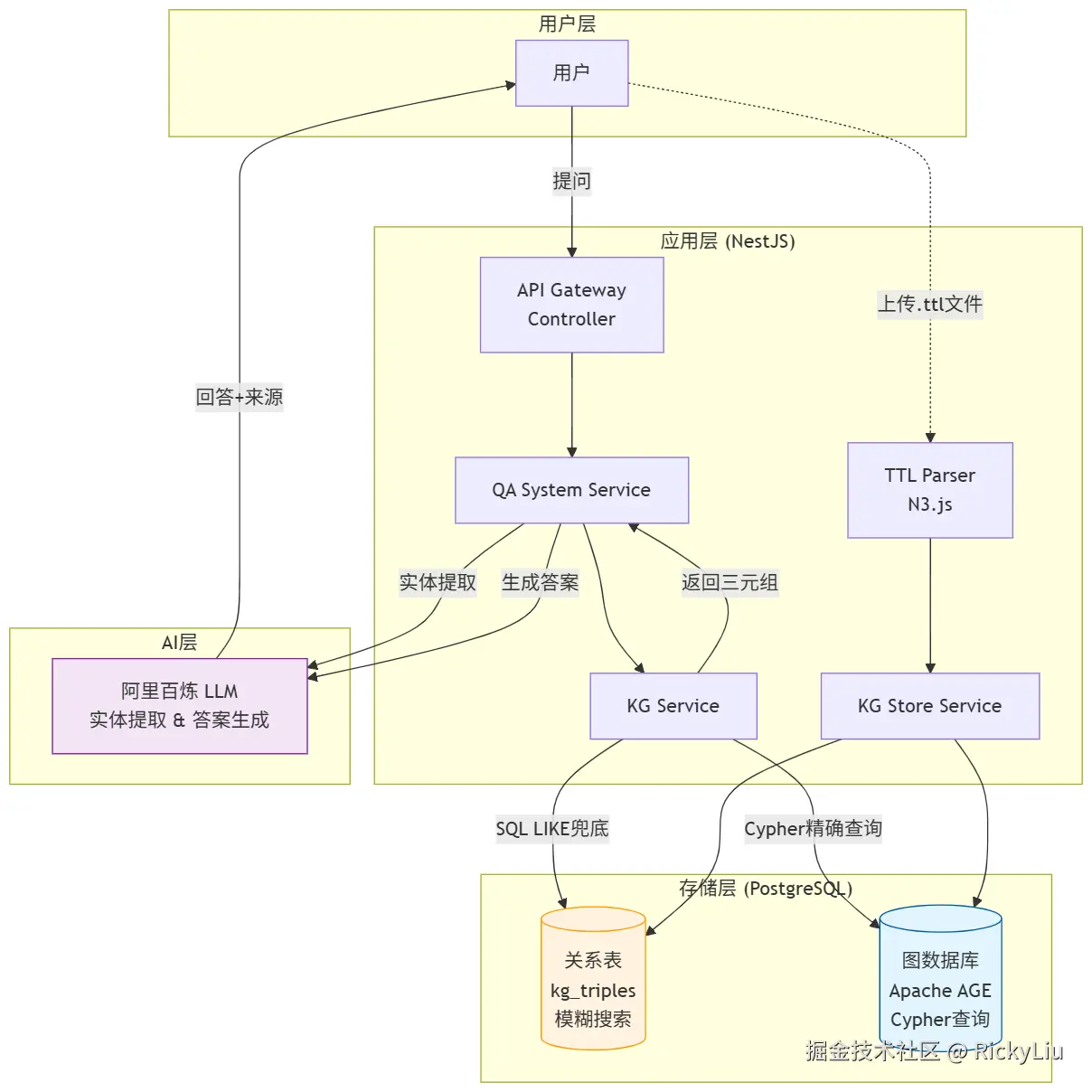

4.1项目架构
本项目为基于 NestJS + PostgreSQL + Apache AGE + LLM 的知识图谱问答系统，采用双模存储和混合检索策略：
核心流程：
1.数据入库：TTL 文件通过 N3.js 解析，同步存储到关系表和图数据库
2.知识获取：优先使用图数据库进行精确实体关系检索，失败时降级到关系表模糊搜索
3.答案生成：基于检索到的知识图谱上下文，调用 LLM 生成自然语言回答
4.2文档解析模块
import { Injectable } from '@nestjs/common';
import { Parser as N3Parser } from 'n3';
import * as fs from 'fs';
import { Parser, Triple } from './parser.interface';
@Injectable()
export class TtlParserService implements Parser {
async parse(filePath: string): Promise<Triple[]> {
const parser = new N3Parser();
const triples: Triple[] = [];
const fileContent = await fs.promises.readFile(filePath, 'utf-8');
return new Promise((resolve, reject) => {
parser.parse(fileContent, (error, quad, prefixes) => {
if (error) {
reject(error);
} else if (quad) {
triples.push({
subject: quad.subject.value,
predicate: quad.predicate.value,
object: quad.object.value,
});
} else {
// 解析完成
resolve(triples);
}
});
});
}
}
TTL文件解析器服务，使用N3库将RDF Turtle格式文件解析为结构化的三元组数组，通过异步Promise模式和事件驱动回调完成文件读取和数据转换过程
4.2知识库模块
TTL文件解析完成后，需要将数据存入数据库，本项目数据库采用双重索引机制：
- 关系型存储 (PostgreSQL)：
- 将三元组存入 kg_triples 表
- 使用 orIgnore() 避免重复数据
- 作为备份和降级方案
- 图数据库存储 (Apache AGE)：
- 将三元组转换为图结构
- 使用 Cypher 语句创建节点和关系
- MERGE 操作确保幂等性
数据入库代码如下：
async storeTriples(triples: TripleInterface[], source?: string): Promise<void> {
// ========== 第一步：存入关系型数据库 ==========
// 将三元组转换为数据库实体格式
const entities = triples.map(triple => ({
subject: triple.subject, // 主体（如：http://example.org/Patient1）
predicate: triple.predicate, // 谓词（如：http://example.org/hasDisease）
object: triple.object, // 客体（如：http://example.org/Diabetes）
source: source || 'unknown', // 数据来源
confidence: 1.0, // 置信度（默认为1.0，表示完全确定）
}));
// 批量插入到关系型数据库
// orIgnore() 确保重复数据不会导致错误（幂等操作）
await this.kgTripleRepository
.createQueryBuilder()
.insert()
.into(KGTriple)
.values(entities)
.orIgnore() // 如果数据已存在则忽略，避免主键冲突
.execute();
// ========== 第二步：存入图数据库（如果可用）==========
if (this.isAgeEnabled) {
this.logger.log(`Starting to store ${triples.length} triples into graph...`);
await this.storeTriplesInGraph(triples);
this.logger.log(`Finished storing triples into graph.`);
}
}
/**
* 将三元组批量存入图数据库
*
* 使用分批处理策略避免：
* 1. 单个事务过大导致内存问题
* 2. 过多小事务导致性能下降
*
* @param triples - 要存储的三元组数组
*/
private async storeTriplesInGraph(triples: TripleInterface[]) {
// 每批处理100个三元组，平衡性能和稳定性
const batchSize = 100;
// 分批遍历所有三元组
for (let i = 0; i < triples.length; i += batchSize) {
const batch = triples.slice(i, i + batchSize);
await this.processGraphBatch(batch);
}
}
/**
* 处理单批三元组，将其转换为图结构并存入 Apache AGE
*
* 图结构转换逻辑：
* - 每个三元组的 subject 和 object 转换为 Entity 类型的节点
* - 每个三元组的 predicate 转换为节点之间的 RELATIONSHIP 边
* - 使用 MERGE 操作确保幂等性（节点和边存在则更新，不存在则创建）
*
* @param batch - 一批三元组数据
*/
private async processGraphBatch(batch: TripleInterface[]) {
// 确保当前连接已加载 AGE 并设置正确的搜索路径
// （每次查询前都需要设置，因为连接可能被池化复用）
await this.dataSource.query(`LOAD 'age';`);
await this.dataSource.query(`SET search_path = ag_catalog, "$user", public;`);
// 准备 Cypher UNWIND 所需的参数数据
const params = {
batch: batch.map(t => {
/**
* 从 URI 中提取可读名称
* 例如：
* - "http://example.org/ontology#Patient1" → "Patient1"
* - "http://example.org/ontology/Patient1" → "Patient1"
* - "Patient1" → "Patient1"
*/
const extractName = (uri: string) => {
if (uri.includes('#')) return uri.split('#').pop(); // 处理 # 分隔的 URI
if (uri.includes('/')) return uri.split('/').pop(); // 处理 / 分隔的 URI
return uri; // 如果不是 URI 格式，直接返回
};
return {
s: t.subject, // 主体完整 URI
s_name: extractName(t.subject), // 主体可读名称
p: t.predicate, // 谓词完整 URI
p_name: extractName(t.predicate),// 谓词可读名称
o: t.object, // 客体完整 URI
o_name: extractName(t.object) // 客体可读名称
};
})
};
/**
* 构建 Cypher 查询语句
*
* 查询逻辑说明：
* 1. UNWIND $batch as row - 将批量数据展开为单行处理
* 2. MERGE (s:Entity {uri: row.s}) - 合并/创建主体节点（基于 URI 唯一标识）
* 3. SET s.name = row.s_name - 设置节点的可读名称属性
* 4. MERGE (o:Entity {uri: row.o}) - 合并/创建客体节点
* 5. MERGE (s)-[r:RELATIONSHIP {uri: row.p}]->(o) - 合并/创建关系边
*
* MERGE 操作的特点：
* - 如果匹配的节点/边存在，则返回现有的
* - 如果不存在，则创建新的
* - 这确保了操作的幂等性
*/
const query = `
SELECT * FROM cypher('${this.graphName}', $$
UNWIND $batch as row
MERGE (s:Entity {uri: row.s})
SET s.name = row.s_name
MERGE (o:Entity {uri: row.o})
SET o.name = row.o_name
MERGE (s)-[r:RELATIONSHIP {uri: row.p}]->(o)
SET r.name = row.p_name
$$, $1) as (a agtype);
`;
try {
// 执行 Cypher 查询，参数以 JSON 字符串形式传递
await this.dataSource.query(query, [JSON.stringify(params)]);
} catch (error) {
this.logger.error(`Failed to store graph batch: ${error.message}`);
// 记录失败批次的第一条数据用于调试
if (batch.length > 0) {
this.logger.debug(`First item in failed batch: ${JSON.stringify(batch[0])}`);
}
}
}
在进行数据库查询检索时，优先使用图数据库进行cypher查询，若查询失败则降级到关系型数据库查询，因为关系型数据库支持LIKE模糊匹配，当查询输入模糊时的匹配能力更强。
知识图谱查询代码如下，通过LLM对查询语句进行实体提取，将提取到的实体放入数据库进行查询。
async queryEntity(entityName: string): Promise<{
success: boolean;
triples: Triple[];
count: number;
message: string;
}> {
try {
let triples: Triple[] = [];
// 1. 优先尝试图数据库查询 (Apache AGE)
try {
triples = await this.kgStore.searchByGraph(entityName);
if (triples.length > 0) {
return {
success: true,
triples,
count: triples.length,
message: `Found ${triples.length} triples for entity ${entityName} (via Graph DB)`,
};
}
} catch (graphError) {
// 图查询失败，静默失败，降级到关系查询
}
// 2. 降级策略：使用关系型数据库查询（作为兜底）
triples = await this.queryEngine.queryEntity(entityName);
// 如果没找到，尝试URI匹配 (http://example.org/实体名)
if (triples.length === 0) {
const uriEntity = `http://example.org/${entityName}`;
triples = await this.queryEngine.queryEntity(uriEntity);
}
// 如果还是没找到，尝试数据库模糊匹配 (推荐)
if (triples.length === 0) {
triples = await this.kgStore.searchByKeyword(entityName);
}
return {
success: true,
triples,
count: triples.length,
message: `Found ${triples.length} triples for entity ${entityName}`,
};
} catch (error) {
return {
success: false,
triples: [],
count: 0,
message: `Entity query failed: ${error.message}`,
};
}
}
4.3问答模块
问答系统核心服务代码如下，其中设计的策略选择部分包含KG策略（知识图谱策略）、RAG策略和混合策略（KG+RAG）
async ask(request: QaRequestDto): Promise<QaResponseDto> {
const startTime = Date.now();
try {
// 1. 问题预处理
const cleanedQuestion = this.preprocessQuestion(request.question);
// 2. 选择策略
const strategy = this.selectStrategy(request.mode);
const strategyConfig = this.buildStrategyConfig(request);
// 3. 执行策略获取上下文和答案
const strategyResult = await strategy.execute(cleanedQuestion, strategyConfig);
// 4. 后处理答案
const processedAnswer = this.postprocessAnswer(strategyResult.answer);
// 5. 记录查询历史
await this.recordQueryHistory({...});
// 6. 构建响应
const response: QaResponseDto = {
answer: processedAnswer,
sources: strategyResult.sources,
strategy: request.mode,
confidence: strategyResult.confidence,
timestamp: new Date().toISOString(),
metadata: {
executionTime: strategyResult.executionTime,
totalTime: Date.now() - startTime,
},
};
return response;
} catch (error) {
// ... 错误处理
}
}
其中，KG策略流程包括：
- 实体抽取：使用LLM从问题中提取命名实体
- 关系抽取：使用LLM识别问题中暗示的关系类型
- 图谱查询：根据实体和关系在知识图谱中搜索相关三元组
- 答案生成：将三元组作为上下文，使用LLM生成答案
KG策略的问答代码如下：
async execute(question: string, config?: Record<string, any>): Promise<QaStrategyResult> {
// 1. 从问题中提取实体和关系（使用大模型）
const entities = await this.extractEntities(question);
const relations = await this.extractRelations(question);
// 2. 查询知识图谱
const kgResults = await this.queryKnowledgeGraph(entities, relations, maxDepth);
// 3. 基于图谱结果生成答案
const context = this.assembleKGContext(kgResults);
const prompt = this.buildKGPrompt(question, context);
let answer = await this.llmService.generate(prompt, undefined, {
temperature,
maxTokens,
});
// 4. 构建来源信息
const sources: QaSource[] = kgResults.map(triple => ({
type: 'kg' as const,
content: `${triple.subject} -> ${triple.predicate} -> ${triple.object}`,
// ...
}));
return { answer, sources, strategy: 'kg', confidence, executionTime };
}
4.4其他服务
本项目使用的embedding模型为阿里百炼text-embedding-v4，向量维度1024（向量数据库维度需保持一致）；LLM为qwen-turbo，嵌入模型和llm均通过调用阿里百炼api使用。
