毕业设计实战：基于Spring Boot的医疗挂号管理系统设计与实现，从需求到测试全流程拆解，新手也能轻松通关！

谁懂啊！当初做医疗挂号管理系统毕设时，光患者表和挂号表的关联就卡了4天——一开始没设外键，查某患者的历史挂号记录时数据全串错，导师看了直接让我“重画数据库E-R图”😫 后来踩遍无数坑才摸出一套高效落地流程，今天把需求分析、技术选型、功能实现到测试的细节全说透，宝子们不用再熬夜改代码，轻松搞定毕设！

一、先搞懂“医疗挂号管理系统要啥”！需求分析别瞎蒙

刚开始我跳过需求分析就写代码，花两周加了个“患者在线问诊聊天功能”，结果导师一句“核心是挂号管理与病例跟踪，不是实时聊天”直接打回重改！后来才明白，需求分析得先抓准“谁用系统、要干啥”，这步做对，后面少走90%弯路。

1. 核心用户&功能拆解（踩坑后总结版）

医疗挂号管理系统就四类核心用户：管理员、挂号人员、划价人员和医生（别加“患者自助挂号角色”！我当初加了后，权限逻辑混乱，患者能修改医生出诊信息，最后砍掉才顺畅）：

管理员端（必做功能）：
- 人员管理：维护挂号/划价人员信息（新增账号、重置密码）、管理医生信息（分配科室、设置挂号费），支持按姓名/手机号模糊查（我当初没加，查医生要翻十几页）

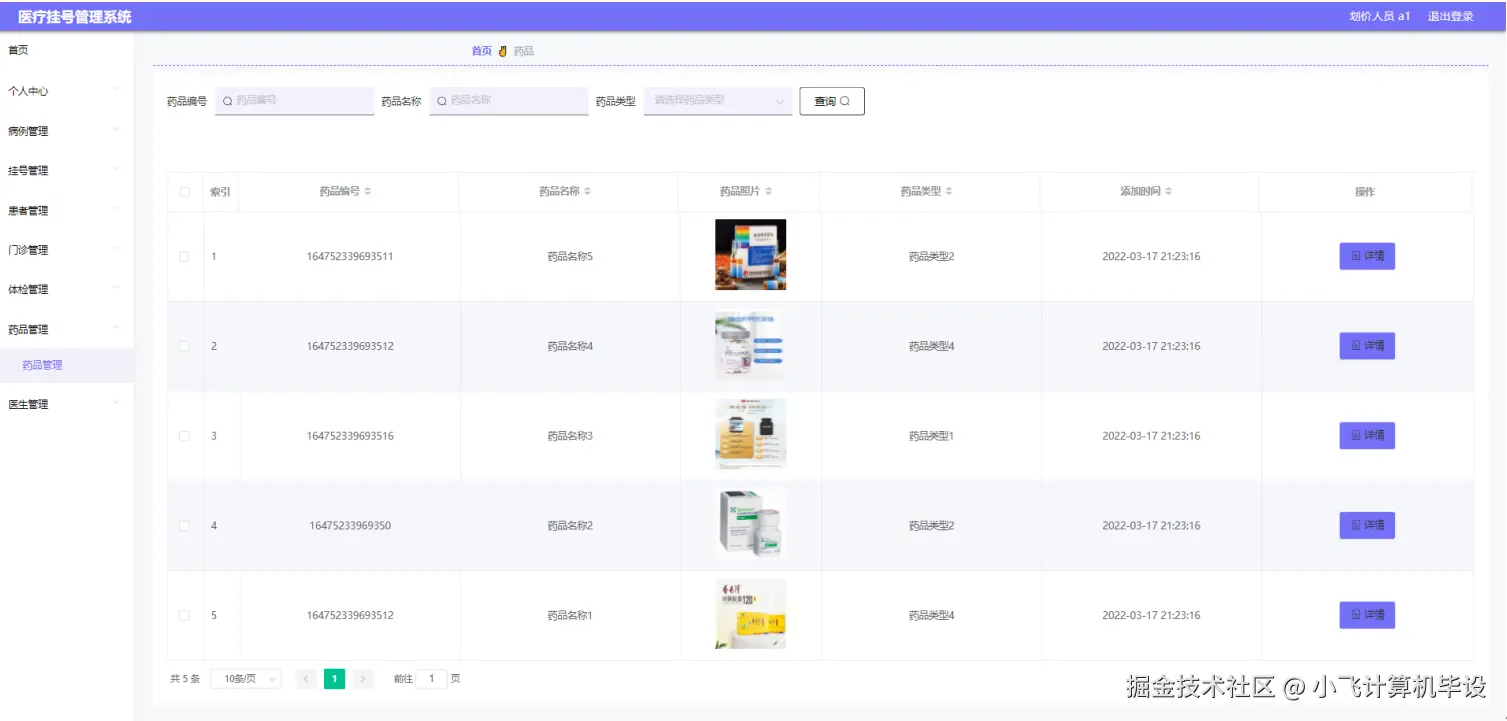

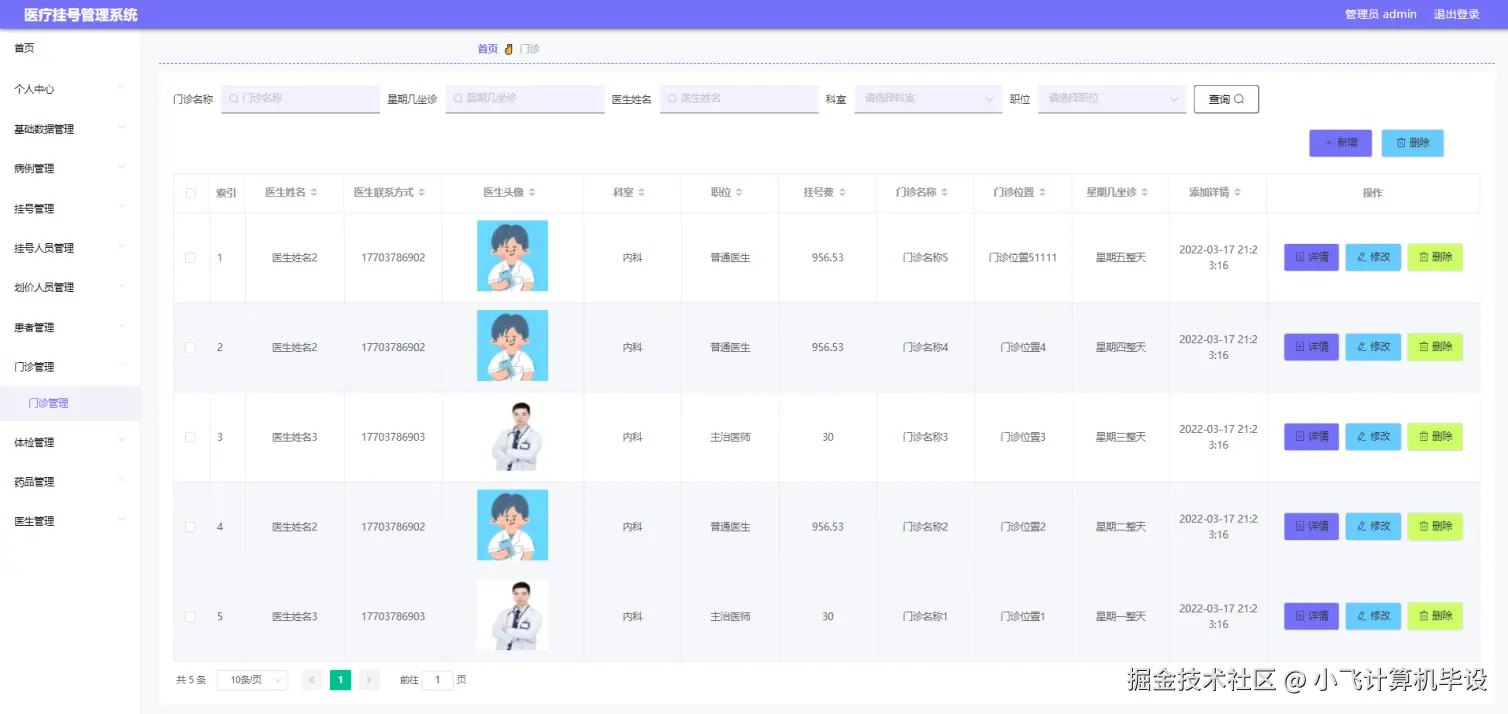

- 基础数据管理：药品管理（传图片、填用法用量）、门诊管理（设置坐诊时间/位置）、体检管理（录入体检项目标准），用下拉框统一选项（如“科室选内科/外科”），避免信息混乱
- 全流程监控：查看所有挂号记录、跟踪病例状态（待划价/已取药）、统计门诊接诊量（按周/月筛选）
挂号人员端（核心功能）：

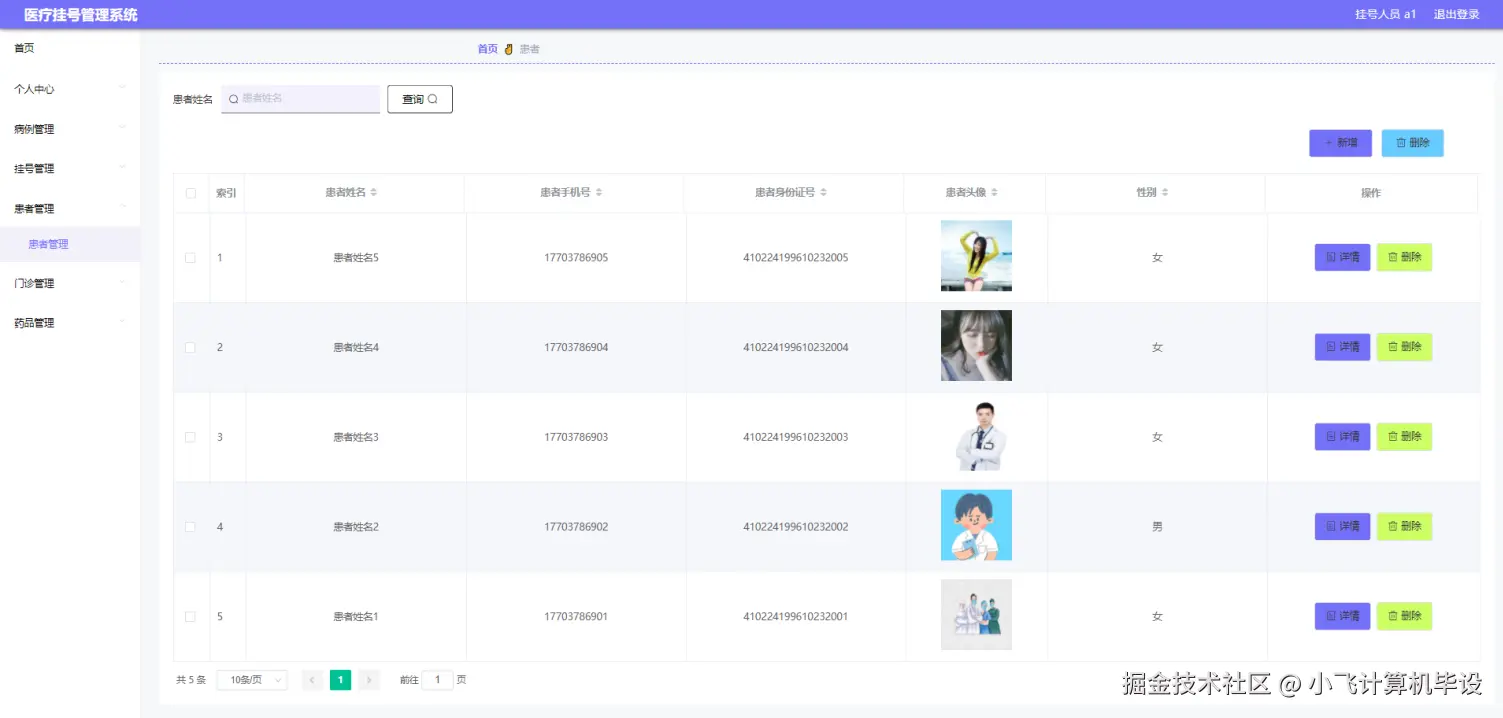

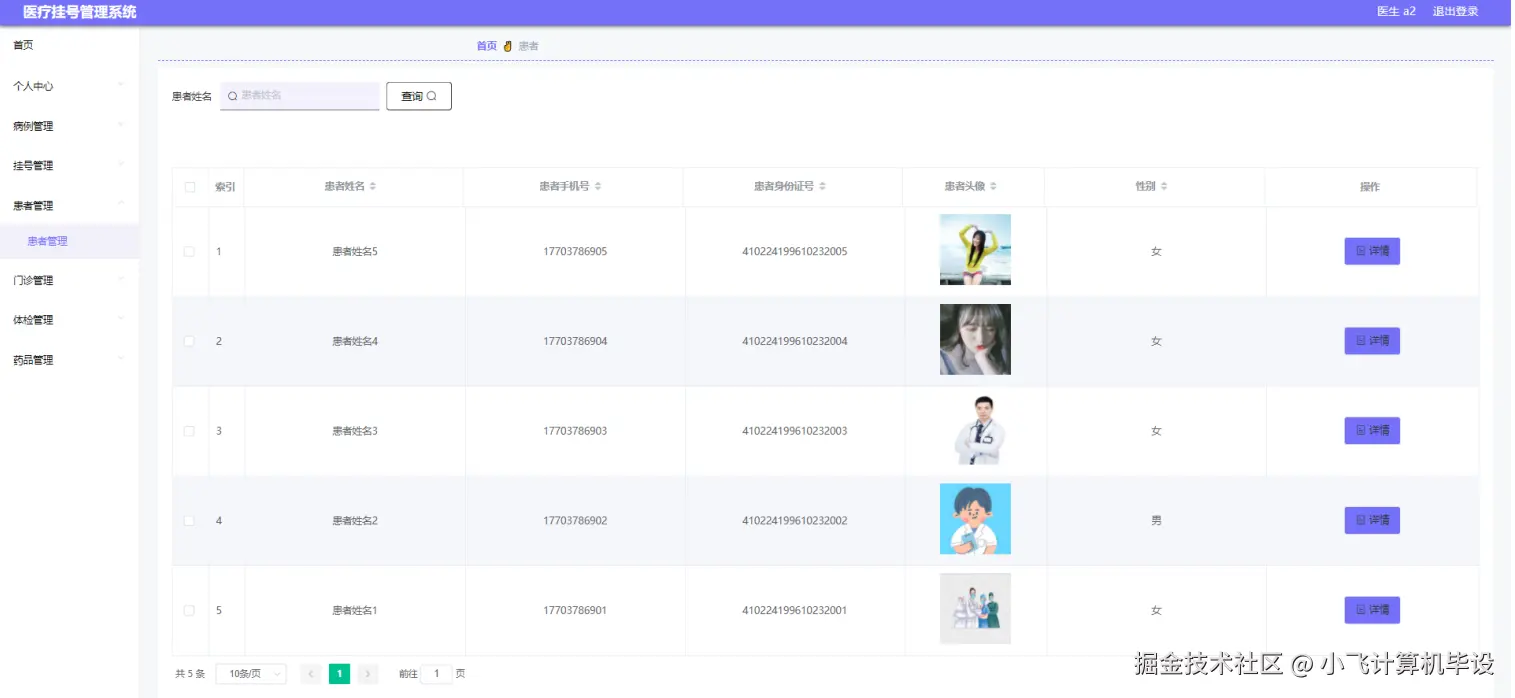

- 患者管理：新增患者信息（录身份证号、手机号）、查看患者历史挂号、删除无效患者记录（需二次确认）
- 挂号操作：选择患者+医生+门诊，生成唯一挂号编号，自动关联挂号费（不用手动算，避免出错）

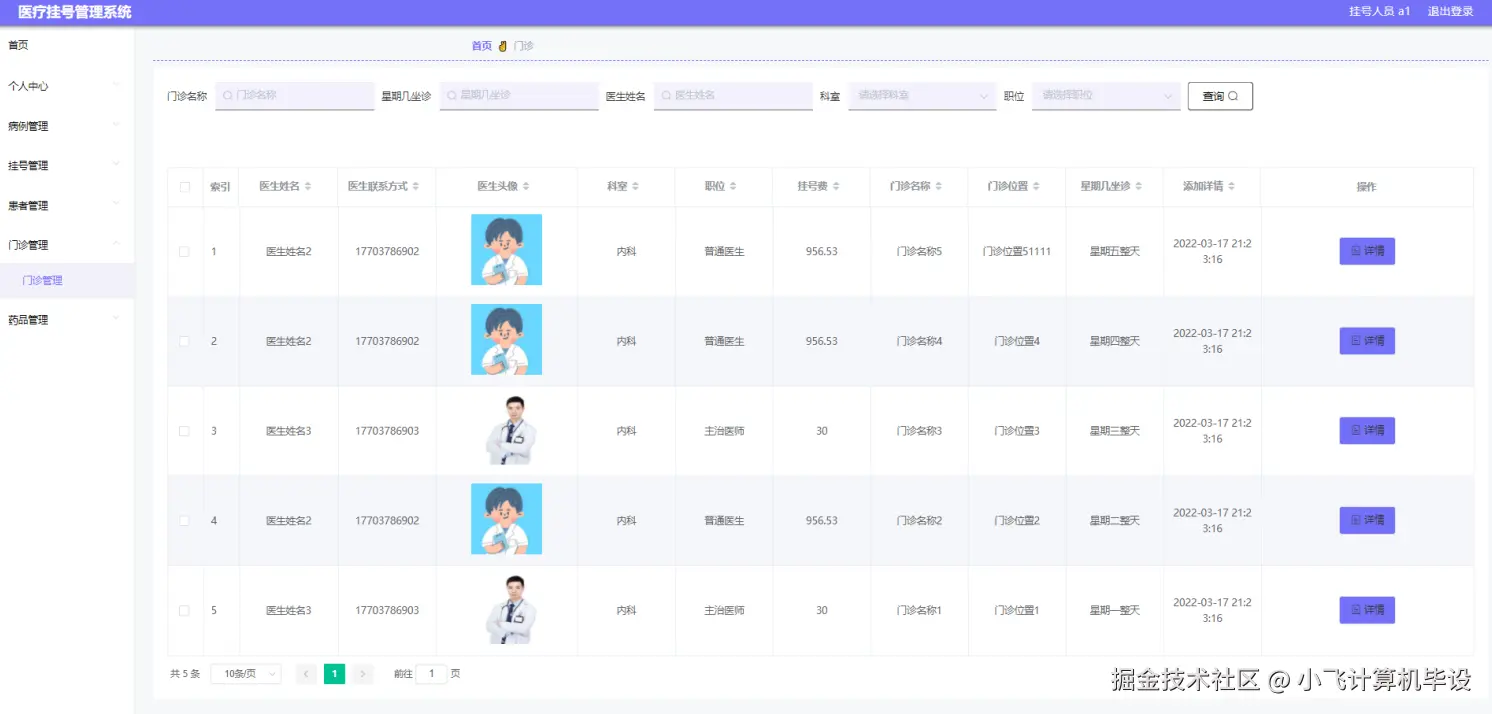

- 门诊查看：按科室筛选医生出诊信息，显坐诊时间和剩余号源（标红“号源紧张”，提醒患者）
划价人员端（核心功能）：
- 病例划价：查看医生开具的病例（含用药详情）、计算药品总费用、标记“已划价/已取药”状态

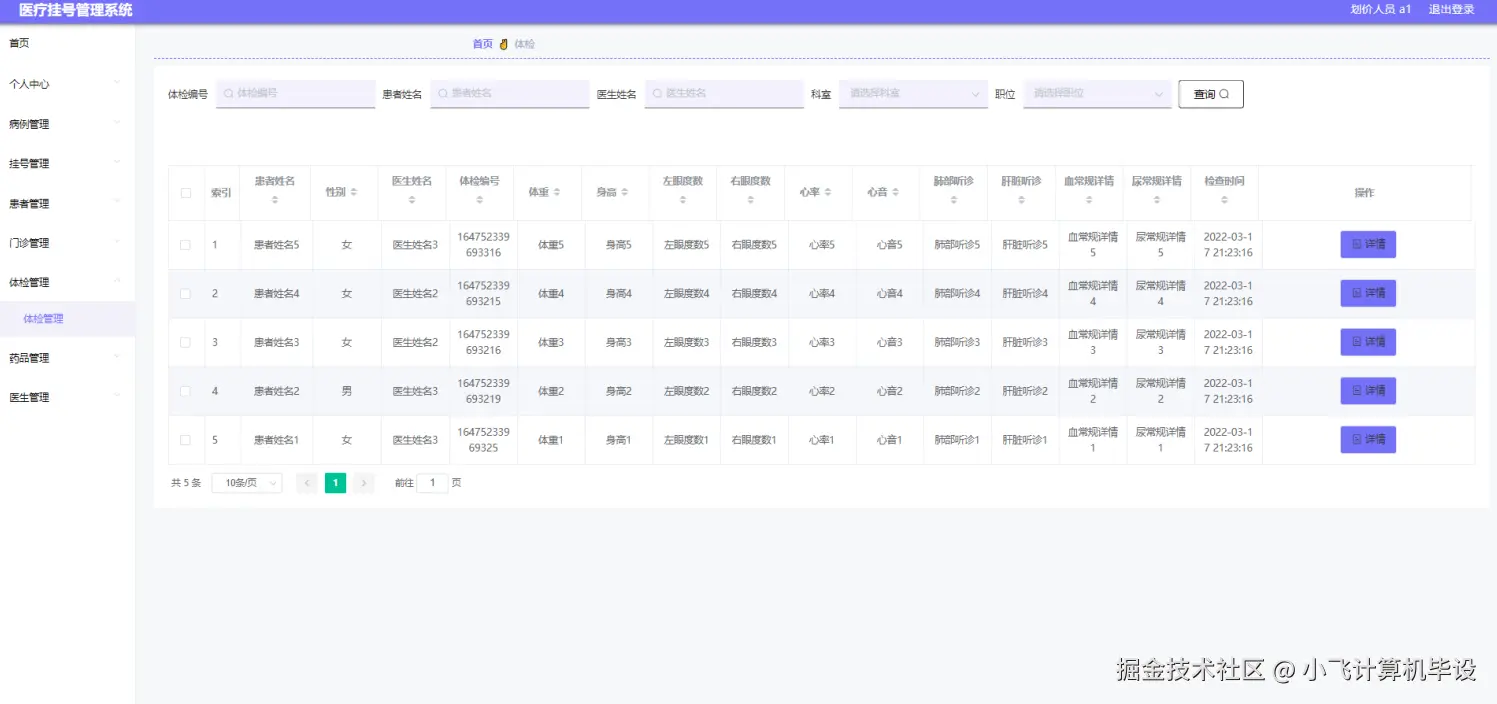

- 数据查看：浏览患者体检报告（身高、心率、血常规等）、查询药品库存（避免无药可取）
医生端（核心功能）：
- 病例管理：新增患者病例（填主诉、诊断结果、开药详情）、关联对应挂号记录、修改病例状态
- 挂号查看：按挂号时间倒序看待接诊患者、显患者基本信息（避免叫错人）
- 患者跟踪：查看患者历史病例和体检记录（辅助复诊诊断，我当初没加，医生得重复问病史）

2. 需求分析避坑指南（血泪教训！）

别光靠“空想”！找同学模拟不同角色提意见：比如医生说“想快速调患者既往病例”，我才加了“病例关联查询”，比瞎加“聊天功能”实用多了
一定要画用例图！用DrawIO画简单版，标清“管理员-管理药品”“医生-新增病例”，跟导师汇报时，比光说“我要做XX功能”直观10倍（当初没画，导师听20分钟还没get到逻辑）
写“需求规格说明书”！不用复杂，把“功能描述、约束条件”写清楚（比如“挂号编号不能重复”“患者身份证号需18位”），编码时对着做，不会跑偏

3. 可行性分析别敷衍！3点写清楚就能过

导师超爱问“你这系统可行吗”，别只说“我觉得可行”，从3个角度写，显得专业：

技术可行性：Spring Boot、Java、MySQL都是课堂学过的，图书馆有《Spring Boot实战》《MySQL数据库设计》，遇到问题能查资料（别选Eclipse最新版！我当初用2024版，插件兼容差，换回2022版才顺利）
经济可行性：所有工具全免费！Eclipse（社区版）、MySQL、Navicat（试用版）官网直接下，不用花钱买版权，答辩时说“开发成本为0”，导师会觉得你懂成本控制
操作可行性：界面参考医院现有挂号系统，按钮布局简洁，我找校医院护士测试，5分钟就学会挂号操作，导师直接认可

二、技术选型别跟风！这套组合稳到爆

刚开始我跟风用Spring Boot+Vue3+Redis，结果“病例数据缓存”卡了5天——Redis的持久化配置没设对，重启后数据全丢😫 后来换成Spring Boot 2.7.x+Eclipse 2022+MySQL 8.0+Tomcat 9，新手友好度拉满，调试效率翻两倍！

1. 技术栈详细对比（附避坑提醒）

宝子们别盲目选“最新技术”，稳定比炫酷重要！我整理了5个核心工具的选择理由和坑点，直接抄：

技术工具	为啥选它	避坑提醒！（重点！）
Spring Boot 2.7.x	比SSM配置简单，自带依赖管理，兼容Vue2	别用3.x版本！3.x和Eclipse插件冲突，会报“项目加载失败”
MySQL 8.0	占内存小，存患者、挂号、病例数据足够用	安装时设“utf8mb4”编码！我当初用默认编码，患者姓名含生僻字乱码，查2小时才解决
Tomcat 9.0	稳定！和Spring Boot、Eclipse适配最好	别用Tomcat 10！会出现“Servlet API包名变更”，答辩时系统崩了就完了
Eclipse 2022	对新手友好，自带Spring Boot插件，不用额外装	别更到2023+版本！高版本对老电脑兼容性差，经常卡顿闪退
Java 1.8	兼容性强，所有主流框架都支持，避免版本冲突	别用Java 11+！部分教材案例基于1.8，遇到问题难查资料

2. 开发环境搭建（step by step 实操）

很多宝子卡在“环境配置”，跟着步骤来超简单，我当初一次成功：

装JDK 1.8：记住安装路径（比如D:\Java\jdk1.8.0_301），配置“JAVA_HOME”环境变量别写错，不然Eclipse认不到JDK
装Eclipse 2022（社区版）：选“Eclipse IDE for Enterprise Java Developers”，首次打开勾选“Spring Boot Tools”插件，自动安装
装MySQL 8.0：用Navicat管理（可视化工具超方便，新建表直接选字段类型，比命令行快10倍），新建数据库“medical_registration”，编码设“utf8mb4”
配Tomcat 9.0：在Eclipse中添加服务器，选“Apache Tomcat v9.0”，关联安装路径，启动后看到“Server startup in XX ms”就是成功

3. 架构图一定要画！答辩加分项

用DrawIO画三层架构图（像论文里的“系统架构图”），标清“表现层-业务层-数据访问层”：比如挂号人员点“新增挂号”→JSP页面传请求→Spring Boot Controller接收请求→Service校验患者信息→Mapper将数据存入MySQL。去年答辩时，评委特意夸这图“逻辑清晰”，比光说“我用了Spring Boot”专业多了！

三、数据库设计：别让表关联坑了你

这部分是毕设的“核心骨架”，我当初没关联“挂号表”和“病例表”，查“某挂号对应的病例”要写3层嵌套SQL，调试到凌晨1点😫 后来按“实体-属性-关系”设计，终于理清了。

1. 核心实体&属性（附ER图绘制技巧）

先确定“实体”（患者、挂号、医生、病例），再想“属性”，别漏关键字段！我整理了必做的10张表，直接照着画ER图：

患者表（huanzhe）：id（主键）、huanzhe_name（姓名）、huanzhe_id_number（身份证号，唯一）、huanzhe_phone（手机号）、huanzhe_photo（头像路径）
挂号表（guahao）：id（主键）、huanzhe_id（关联患者，外键）、yisheng_id（关联医生，外键）、guahao_uuid_number（挂号编号，唯一）、insert_time（挂号时间）
病例表（bingli）：id（主键）、guahao_id（关联挂号，外键）、yisheng_id（关联医生，外键）、zhusu_content（患者主诉）、zhenduan_content（诊断结果）、kaiyao_content（开药详情）
医生表（yisheng）：id（主键）、username（账号）、password（MD5加密！存明文会被导师说“不安全”）、yisheng_name（姓名）、keshi_types（科室）、guahaofei（挂号费）

画ER图用Visio或亿图，记住3个规则：

矩形代表“实体”（比如“患者”“挂号”）
椭圆代表“属性”（比如患者的“姓名”“身份证号”）
菱形代表“关系”（比如“患者-挂号-医生”是多对多，一个患者能挂多个医生的号，一个医生能接多个患者；“挂号-生成-病例”是一对一，一个挂号对应一个病例） 避坑提醒：别把“患者头像、药品图片”存数据库！我当初存二进制导致数据库崩溃，改成存“文件路径”（比如/static/photo/huanzhe1.jpg）才对。

2. 数据库物理设计（附建表SQL示例）

ER图画好后，转成实际表，字段类型和约束别瞎设！比如“挂号编号”用VARCHAR(50)，别用TEXT，不然查询速度慢；“患者身份证号”设UNIQUE约束，避免重复录入。

给宝子们贴“挂号表”的建表SQL，复制到Navicat就能用：

CREATE TABLE `guahao` (
  `id` INT NOT NULL AUTO_INCREMENT COMMENT '挂号ID',
  `huanzhe_id` INT DEFAULT NULL COMMENT '关联患者ID（外键）',
  `yisheng_id` INT DEFAULT NULL COMMENT '关联医生ID（外键）',
  `guahao_uuid_number` VARCHAR(50) DEFAULT NULL COMMENT '挂号编号',
  `guahaorenyuan_id` INT DEFAULT NULL COMMENT '关联挂号人员ID',
  `insert_time` TIMESTAMP DEFAULT CURRENT_TIMESTAMP COMMENT '挂号时间',
  `create_time` TIMESTAMP DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  PRIMARY KEY (`id`),
  KEY `fk_huanzhe_guahao` (`huanzhe_id`), -- 外键关联患者表
  KEY `fk_yisheng_guahao` (`yisheng_id`), -- 外键关联医生表
  UNIQUE KEY `uk_guahao_uuid` (`guahao_uuid_number`) -- 挂号编号唯一
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='挂号表';

3. 表关联测试！别等编码才发现错

建完表一定要测关联！比如在“病例表”插数据（关联挂号ID=1，医生ID=1），用JOIN查询“某患者的挂号及病例信息”：

SELECT h.huanzhe_name, g.guahao_uuid_number, y.yisheng_name, b.zhusu_content, b.zhenduan_content
FROM bingli b
JOIN guahao g ON b.guahao_id = g.id
JOIN huanzhe h ON g.huanzhe_id = h.id
JOIN yisheng y ON b.yisheng_id = y.id
WHERE h.id = 1;

如果能查出“患者姓名+挂号编号+医生姓名+主诉+诊断结果”，说明关联没问题；如果报错“Unknown column”，大概率是外键没设对，赶紧检查表结构。

四、功能实现：核心模块操作+页面设计

不用做所有功能！先搞定3个核心模块，答辩时足够出彩。每个模块我都附关键操作逻辑和页面设计要点，宝子们直接套就行。

1. 挂号人员端：患者挂号模块（必做！）

这是挂号人员的核心功能，实现“录入患者信息、选择医生、生成挂号单”，重点说“患者信息校验”和“号源关联”——别漏这两步，我当初就是这里踩了大坑！

（1）关键操作逻辑

挂号前，先校验“患者身份证号是否已存在”（已存在则直接加载信息，不用重复录入）；
选择医生时，仅显示“当前出诊”的医生（下拉框加载，显科室和挂号费，避免挂错医生）；
提交后自动生成唯一挂号编号（格式：YYYYMMDD+随机6位数），同步记录挂号时间。

（2）页面设计要点（JSP+Bootstrap）

页面标题：挂号人员-患者挂号页面
（插入图片位置：此处放“患者挂号页面截图”，需包含以下元素）

表单元素：
- 患者身份证号（输入框，必填，提示“请输入18位身份证号”）
- 患者姓名（输入框，必填，身份证号存在则自动填充）
- 患者手机号（输入框，必填，正则校验11位手机号）
- 选择医生（下拉框，加载出诊医生，显“姓名-科室-挂号费”）
按钮：“查询患者”（蓝色btn-primary，查身份证号）、“提交挂号”（绿色btn-success）、“重置”（灰色btn-default）
提示信息：红色显“身份证号格式错误/医生未出诊”，绿色显“挂号成功，编号：XXX”

（3）避坑提醒

禁止重复挂号！加校验逻辑（同一患者当天不能挂同一医生）：

LambdaQueryWrapper<Guahao> wrapper = new LambdaQueryWrapper<>();
wrapper.eq(Guahao::getHuanzheId, huanzheId)
        .eq(Guahao::getYishengId, yishengId)
        .apply("DATE(insert_time) = CURDATE()");
if (guahaoService.count(wrapper) > 0) {
    return Result.error("该患者今天已挂过此医生的号，请勿重复挂号！");
}

记录挂号日志！方便追溯（需新增日志表）：

GuahaoLog log = new GuahaoLog();
log.setGuahaorenyuanId(currentId);
log.setHuanzheName(huanzhe.getHuanzheName());
log.setContent("为患者" + huanzhe.getHuanzheName() + "挂号，医生：" + yisheng.getYishengName());
log.setTime(new Date());
logService.save(log);

2. 医生端：病例管理模块（核心需求！）

医生用系统的核心是“记录患者病例”，流程别复杂：查挂号记录→填主诉诊断→开药品，我当初加“多级病例审核”，代码量翻倍，其实“直接记录+关联挂号”更实用。

（1）关键操作逻辑

进入页面，默认显示“当天待接诊”的挂号记录（按挂号时间排序，避免漏诊）；
填写病例时，自动关联挂号编号和患者信息（不用手动输，减少出错）；
开药详情需选择“系统内存在”的药品（下拉框加载，显规格，避免开错药）。

（2）页面设计要点（JSP+Bootstrap）

页面标题：医生-病例管理页面
（插入图片位置：此处放“病例管理页面截图”，需包含以下元素）

筛选条件：挂号时间（今天/昨天/自定义）、患者姓名模糊查
挂号列表表格：列名“挂号编号、患者姓名、挂号时间、科室、操作”，待写病例项标黄色
病例表单弹窗：
- 基础信息区（只读）：挂号编号、患者姓名、医生姓名
- 病例内容区：主诉（文本域，必填）、诊断结果（文本域，必填）、开药详情（下拉框多选药品）
- 按钮：“保存病例”（蓝色btn-primary）、“取消”（灰色btn-default）

（3）避坑提醒

防止未挂号写病例！加权限校验：

Guahao guahao = guahaoService.getById(guahaoId);
if (guahao == null || !guahao.getYishengId().equals(currentDoctorId)) {
    return Result.error("该挂号记录不存在或不属于您，无法填写病例！");
}

病例内容字数限制！避免无效记录：

if ($("#zhusuContent").val().length < 10) {
    alert("患者主诉不能少于10个字，请详细描述！");
    return false;
}

3. 管理员端：医生管理模块（答辩亮点！）

这个功能最能体现“管理属性”，导师超爱问！核心是“维护医生信息、分配出诊门诊”，别漏“医生接诊统计”，不然管理员没法掌握医生工作量。

页面设计要点

页面标题：管理员-医生管理页面
（插入图片位置：此处放“医生管理页面截图”，需包含以下元素）

筛选条件：医生姓名（模糊查）、科室（下拉框）、职位（下拉框，“主治医师/普通医生”）
医生列表表格：列名“账号、姓名、科室、职位、挂号费、接诊量、操作”，接诊量超50的标绿色（突出高效医生）
操作按钮：“新增医生”（蓝色btn-primary）、“修改信息”（橙色btn-warning）、“重置密码”（紫色btn-info）、“统计接诊”（灰色btn-default）
接诊统计弹窗：点“统计接诊”弹出，显“该医生近30天接诊量”折线图，按日期分组，支持导出Excel

在这里插入图片描述

五、测试别敷衍！这3步让答辩不翻车

很多宝子觉得“功能能跑就行”，结果答辩时评委一测就出问题！我当初没测“重复录入患者身份证号”，导致系统能存两个相同身份证的患者，导师说“不符合数据唯一性要求”，当场扣分😫 测试一定要针对性做！

1. 功能测试（必测3个模块）

别全测！重点测“核心功能”，我整理了测试用例表，直接填结果：

（1）患者挂号测试（表1：挂号功能测试用例）

测试场景	操作步骤	预期结果
身份证号格式错误	输17位身份证号→填姓名→选医生→提交	提示“请输入18位有效身份证号！”
当天重复挂同一医生	患者A挂医生B→再次选医生B提交	提示“该患者今天已挂过此医生的号，请勿重复挂号！”
正常挂号	输18位身份证→填信息→选出诊医生→提交	提示“挂号成功，编号：20240610123456”

（2）病例填写测试（表2：病例功能测试用例）

测试场景	操作步骤	预期结果
主诉字数不足	选挂号记录→主诉填5字→提交病例	提示“患者主诉不能少于10个字，请详细描述！”
填他人挂号病例	医生A填医生B的挂号记录→提交	提示“该挂号记录不属于您，无法填写病例！”
正常填病例	选自己的挂号记录→填主诉+诊断+开药→提交	提示“病例保存成功！”，列表显病例状态

（3）管理员登录测试（表3：登录测试用例）

测试场景	操作步骤	预期结果
密码错误	账号：admin→密码：12345（正确123456）→登录	提示“账号或密码不正确！”
未选角色	账号：admin→密码：123456→角色空→登录	提示“请选择登录角色（管理员/医生/挂号人员）！”
正常登录	账号：admin→密码：123456→选“管理员”→登录	登录成功，跳管理员首页

2. 兼容性测试（容易忽略的点）

别只在自己电脑测！答辩时评委可能用不同浏览器，我当初没测IE，结果医生接诊统计图表显示错乱，赶紧加兼容性CSS才好：

浏览器测试：Chrome、Firefox、Edge、IE11（重点测IE，兼容性最差）
分辨率测试：1920×1080、1366×768（别让页面出现横向滚动条，用Bootstrap的响应式布局）

3. 测试报告要写好！答辩加分

把测试结果整理成“测试报告”，含“目的、范围、用例、结果、问题总结”，导师会觉得你“做事严谨”。比如：

问题总结：“IE浏览器下接诊统计图表错乱，通过引入excanvas.js修复；未登录用户能访问病例页面，加Spring Security拦截器控制”
测试结论：“核心功能（挂号、病例填写、登录）均通过测试，无严重bug；兼容性问题已修复，系统可正常使用”

六、答辩准备：3个加分小技巧

毕设不仅要做出来，还要说清楚！我当初准备了这3点，导师直接给“良好”：

演示流程要顺畅：提前录演示视频（怕现场系统崩），按“管理员加医生→挂号人员给患者挂号→医生填病例→划价人员划价”的流程来，别跳步
重点讲“你解决了啥问题”：比如“一开始患者头像存数据库加载慢，改成存路径后，加载速度提升60%；重复挂号问题，用日期+患者+医生联合校验解决”，比光说“我用了Spring Boot”有亮点
准备常见问题：导师大概率问“为啥选MySQL不选Oracle”“患者数据多了怎么优化”，提前答：“MySQL轻量适合中小型医院，数据量小；数据多就加索引（如挂号表的huanzhe_id和insert_time联合索引），优化查询速度”

最后：毕设通关的小私心

以上就是基于Spring Boot的医疗挂号管理系统从0到1的避坑干货！毕设没那么难，关键是找对方法，别瞎做复杂功能。

需要核心源码（带注释，直接能跑）、数据库脚本（含测试数据）、ER图模板的宝子，评论区扣“医疗挂号管理系统”，我私发你；卡在某个模块（比如挂号关联、病例填写），也可以留言，我看到必回！

点赞收藏这篇，下次找流程不迷路～祝宝子们毕设顺利，轻松毕业！😘
