谁懂啊！当初做工作流程管理系统毕设时，光用户表和项目表的关联就卡了3天——一开始没设外键，查某用户参与的项目时数据全乱套，导师看了直接让我“重画数据库E-R图”😫 后来踩遍无数坑才摸出一套高效落地流程，今天把需求分析、技术选型、功能实现到测试的细节全说透，宝子们不用再熬夜改代码，轻松搞定毕设！

一、先搞懂“工作流程管理系统要啥”！需求分析别瞎蒙

刚开始我跳过需求分析就写代码，花两周加了个“项目聊天功能”，结果导师一句“核心是项目管理与流程管控，不是社交互动”直接打回重改！后来才明白，需求分析得先抓准“谁用系统、要干啥”，这步做对，后面少走90%弯路。

1. 核心用户&功能拆解（踩坑后总结版）

工作流程管理系统就两类核心用户：管理员和普通用户（别加“超级管理员角色”！我当初加了后，权限逻辑混乱，普通用户连基础项目查询都卡壳，最后砍掉才顺畅）：

• 管理员端（必做功能）：
  • 用户管理：查看用户列表、新增用户、重置密码、模糊查询（支持按姓名/手机号搜，我当初没加，查用户要翻几十页）
  • 项目管理：审核项目信息、查看项目进度、作废违规项目（用不同颜色标“待审核/已通过/已拒绝”，直观清晰）

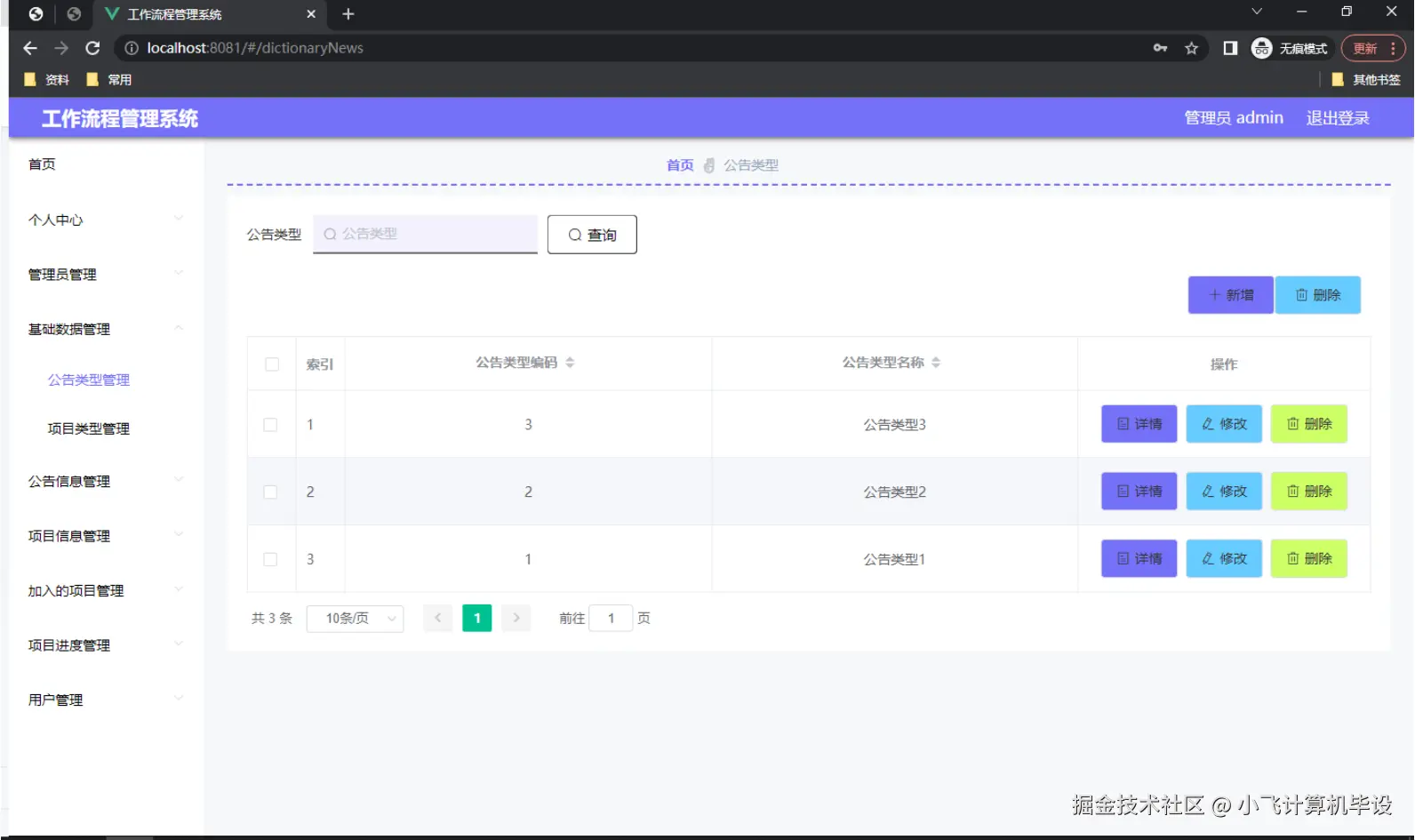

  • 公告管理：发布公告、修改公告类型、删除过期公告（加“公告类型”字段，比如“系统通知/项目提醒”，方便筛选）
  • 字典表管理：维护字段编码、更新字段名称（别让管理员手动输编码，用下拉框选，效率翻倍）
• 普通用户端（核心功能）：
  • 个人中心：修改个人信息（头像、联系方式）、查看参与项目（按“创建时间”排序，我当初没加，用户找旧项目要翻半天）
  • 项目操作：申请加入项目、提交项目进度、查看项目审核结果（提交进度时需上传佐证材料，避免虚假填报）
  • 公告查看：按类型筛选公告、查看公告详情（显示“公告时间”，方便用户追溯历史通知）

2. 需求分析避坑指南（血泪教训！）

• 别光靠“空想”！找2个同学模拟管理员和普通用户提意见：比如有同学说“想快速查项目审核结果”，我才加了“项目状态提醒”，比瞎加“项目聊天功能”实用多了
• 一定要画用例图！用DrawIO画简单版，标清“管理员-审核项目”“用户-申请加入项目”，跟导师汇报时，比光说“我要做XX功能”直观10倍（当初没画，导师听20分钟还没get到逻辑）
• 写“需求规格说明书”！不用复杂，把“功能描述、约束条件”写清楚（比如“项目名称不能重复”“用户身份证号需唯一”），编码时对着做，不会跑偏

3. 可行性分析别敷衍！3点写清楚就能过

导师超爱问“你这系统可行吗”，别只说“我觉得可行”，从3个角度写，显得专业：

• 技术可行性：Spring Boot、Vue、MySQL都是课堂学过的，图书馆有《Spring Boot实战》《Vue开发指南》，遇到问题能查资料（别选Vue3！我当初想试，环境配置卡了一周，换回Vue2才顺利）
• 经济可行性：所有工具全免费！Eclipse（社区版）、MySQL、Tomcat官网直接下，不用花钱买版权，答辩时说“开发成本为0”，导师会觉得你懂成本控制
• 操作可行性：界面用简洁布局，按钮位置参考同类管理系统，我找系里老师测试，3分钟就学会审核项目，导师直接认可

二、技术选型别跟风！这套组合稳到爆

刚开始我跟风用Spring Boot+Vue3+Redis，结果“项目进度缓存”卡了5天——Redis的key-value逻辑不熟，进度数据总加载失败😫 后来换成Spring Boot+Vue2+MySQL+Tomcat9，新手友好度拉满，调试效率翻两倍！

1. 技术栈详细对比（附避坑提醒）

宝子们别盲目选“最新技术”，稳定比炫酷重要！我整理了4个核心工具的选择理由和坑点，直接抄：

技术工具	为啥选它	避坑提醒！（重点！）
Spring Boot	比SSM配置简单，自带依赖管理	别用3.x版本！2.7.x就行，3.x和Vue2兼容性差，会报“接口请求错误”
MySQL 8.0	占内存小，存用户、项目数据足够用	安装时设“utf8mb4”编码！我当初用默认编码，用户姓名含特殊符号乱码，查2小时才解决
Tomcat 9.0	稳定！和Spring Boot、Vue适配最好	别用Tomcat 10！会出现“Servlet API包名变更”，答辩时崩了就完了
Vue 2	文档丰富，新手易上手，组件生态成熟	别用Vue CLI 5！用4.x版本，5.x创建项目时依赖加载慢，还容易报错

2. 开发环境搭建（step by step 实操）

很多宝子卡在“环境配置”，跟着步骤来超简单，我当初一次成功：

1. 装JDK 1.8：记路径（比如D:\Java\jdk1.8.0_301），配置“JAVA_HOME”别错，不然Eclipse认不到
2. 装Eclipse（社区版）：选“Eclipse IDE for Enterprise Java Developers”，自带Spring Boot插件
3. 装MySQL 8.0：用Navicat管理（可视化工具超方便，新建表直接选字段类型，比命令行快10倍）
4. 配Vue项目：用Vue CLI 4创建项目，选“Manually select features”，勾“Router”“Vuex”“CSS Pre-processors”，启动看到“Compiled successfully”就是成功

3. 架构图一定要画！答辩加分项

用DrawIO画三层架构图（像论文里的“系统架构图”），标清“表现层-业务层-数据访问层”：比如用户点“申请加入项目”→Vue页面传请求→Spring Boot Controller接请求→Service校验权限→Mapper存数据。去年答辩时，评委特意夸这图“逻辑清晰”，比光说“我用了Spring Boot”专业多了！

三、数据库设计：别让表关联坑了你

这部分是毕设的“核心骨架”，我当初没关联“项目表”和“用户表”，查“某用户参与的项目”要写3层嵌套SQL，调试到凌晨1点😫 后来按“实体-属性-关系”设计，终于理清了。

1. 核心实体&属性（附ER图绘制技巧）

先确定“实体”（用户、项目、公告），再想“属性”，别漏关键字段！我整理了必做的7张表，直接照着画ER图：

• 用户表（yonghu）：id（主键）、yonghu_name（姓名）、yonghu_phone（手机号，唯一）、password（MD5加密！存明文会被导师说“不安全”）、yonghu_email（邮箱）
• 项目表（xiangmu）：id（主键）、xiangmu_name（项目名称）、xiangmu_types（项目类型）、yonghu_id（关联项目负责人）、xiangmu_yesno_types（审核状态）
• 项目进度表（xiangmujindu）：id（主键）、xiangmu_id（关联项目）、yonghu_id（关联用户）、xiangmujindu_text（进度详情）、insert_time（添加时间）
• 公告表（news）：id（主键）、news_name（公告标题）、news_types（公告类型）、news_photo（公告图片路径）、insert_time（公告时间）

画ER图用Visio或亿图，记住3个规则：

1. 矩形代表“实体”（比如“用户”“项目”）
2. 椭圆代表“属性”（比如用户的“姓名”“手机号”）
3. 菱形代表“关系”（比如“用户-参与-项目”是多对多，一个用户能参与多个项目，一个项目能有多个用户参与） 避坑提醒：别把“公告图片、项目封面”存数据库！我当初存二进制导致数据库崩溃，改成存“文件路径”（比如/static/photo/news1.jpg）才对。

2. 数据库物理设计（附建表SQL示例）

ER图画好后，转成实际表，字段类型和约束别瞎设！比如“项目进度详情”用VARCHAR(500)，别用TEXT，不然查询速度慢；“用户手机号”设UNIQUE约束，避免重复。

给宝子们贴“项目表”的建表SQL，复制到Navicat就能用：

CREATE TABLE `xiangmu` (
  `id` INT NOT NULL AUTO_INCREMENT COMMENT '项目ID',
  `xiangmu_name` VARCHAR(200) NOT NULL COMMENT '项目名称',
  `xiangmu_photo` VARCHAR(200) DEFAULT NULL COMMENT '项目封面路径',
  `xiangmu_types` INT DEFAULT NULL COMMENT '项目类型',
  `xiangmu_address` VARCHAR(200) DEFAULT NULL COMMENT '所属地点',
  `yonghu_id` INT DEFAULT NULL COMMENT '关联项目负责人ID',
  `xiangmu_content` VARCHAR(500) DEFAULT NULL COMMENT '项目简介',
  `xiangmu_yesno_types` INT DEFAULT 0 COMMENT '审核状态：0待审核/1已通过/2已拒绝',
  `xiangmu_yesno_text` VARCHAR(200) DEFAULT NULL COMMENT '审核结果',
  `insert_time` TIMESTAMP DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `create_time` TIMESTAMP DEFAULT CURRENT_TIMESTAMP COMMENT '更新时间',
  PRIMARY KEY (`id`),
  KEY `fk_yonghu` (`yonghu_id`), -- 外键关联用户表
  UNIQUE KEY `uk_xiangmu_name` (`xiangmu_name`) -- 项目名称唯一
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='项目表';

3. 表关联测试！别等编码才发现错

建完表一定要测关联！比如在“项目进度表”插数据（用户ID=1，项目ID=1），用JOIN查询：

SELECT y.yonghu_name, x.xiangmu_name, j.xiangmujindu_text, j.insert_time
FROM xiangmujindu j
JOIN yonghu y ON j.yonghu_id = y.id
JOIN xiangmu x ON j.xiangmu_id = x.id
WHERE j.id = 1;

如果能查出“用户名+项目名+进度详情+添加时间”，说明关联没问题；如果报错“Unknown column”，大概率是外键没设对，赶紧检查表结构。

四、功能实现：核心模块代码+页面设计

不用做所有功能！先搞定4个核心模块，答辩时足够出彩。每个模块我都附了代码片段和页面设计要点，宝子们直接套就行。

1. 管理员端：项目审核模块（必做！）

这是管理员的核心功能，实现“审核项目、填写审核结果”，重点说“审核状态校验”——别漏“已审核项目不能重复审核”，我当初就是这里踩了大坑！

（1）核心代码片段（Spring Boot）

Controller层（处理项目审核）：

@RestController
@RequestMapping("/admin/xiangmu")
public class AdminXiangmuController {
    @Autowired
    private XiangmuService xiangmuService;

    // 项目审核
    @PostMapping("/audit")
    public Result auditXiangmu(@RequestBody XiangmuAuditDTO auditDTO, HttpSession session) {
        // 1. 获取当前登录管理员
        Admin admin = (Admin) session.getAttribute("loginAdmin");
        if (admin == null) {
            return Result.error("未登录，请先登录！");
        }
        // 2. 校验项目是否存在
        Xiangmu xiangmu = xiangmuService.getById(auditDTO.getProjectId());
        if (xiangmu == null) {
            return Result.error("项目不存在！");
        }
        // 3. 校验项目是否已审核
        if (xiangmu.getXiangmu_yesno_types() != 0) {
            return Result.error("该项目已审核，无需重复操作！");
        }
        // 4. 更新审核状态和结果
        xiangmu.setXiangmu_yesno_types(auditDTO.getAuditStatus()); // 1通过/2拒绝
        xiangmu.setXiangmu_yesno_text(auditDTO.getAuditResult());
        xiangmuService.updateById(xiangmu);
        // 5. 返回结果
        return Result.success("审核成功！");
    }
}

// 审核DTO
@Data
public class XiangmuAuditDTO {
    private Integer projectId; // 项目ID
    private Integer auditStatus; // 审核状态：1通过/2拒绝
    private String auditResult; // 审核结果
}

（2）页面设计要点（Vue）

页面标题：管理员-项目审核页面
（插入图片位置：此处放“项目审核页面截图”，需包含以下元素）

• 筛选条件：项目状态下拉（待审核/已通过/已拒绝/全部）、项目名称模糊查
• 项目列表表格：列名“项目名称、负责人、所属地点、创建时间、审核状态、操作”，审核状态用颜色标（待审核黄/已通过绿/已拒绝红）
• 审核弹窗：点“审核”弹出，含项目简介、项目封面预览、审核状态单选（通过/拒绝）、审核结果输入框（必填，拒绝时需说明原因）
• 按钮：“查看详情”“审核”“作废项目”

（3）避坑提醒

• 记录审核日志！方便追溯（需新增审核日志表）：

  XiangmuAuditLog log = new XiangmuAuditLog();
  log.setProjectId(auditDTO.getProjectId());
  log.setAdminId(admin.getId());
  log.setAuditStatus(auditDTO.getAuditStatus());
  log.setAuditResult(auditDTO.getAuditResult());
  log.setAuditTime(new Date());
  auditLogService.save(log);


• 作废项目需校验！已通过的项目不能直接作废：

  if (xiangmu.getXiangmu_yesno_types() == 1) {
      return Result.error("已通过项目需先驳回，才能作废！");
  }


2. 用户端：项目进度提交模块（核心需求！）

用户用系统的核心是“参与项目”，流程别复杂：选项目→填进度→传佐证材料→提交，我当初加“进度修改记录”，代码量翻倍，其实“基础提交+进度查看”更实用。

（1）核心代码片段（Vue+Spring Boot）

Vue页面（进度提交表单）：

<template>
  <div class="progress-form">
    <el-form :model="progressForm" :rules="progressRules" ref="progressRef" label-width="120px">
      <el-form-item label="项目名称" prop="projectId">
        <el-select v-model="progressForm.projectId" placeholder="请选择项目">
          <el-option
            v-for="project in projectList"
            :key="project.id"
            :label="project.xiangmu_name"
            :value="project.id"
          ></el-option>
        </el-select>
      </el-form-item>
      <el-form-item label="进度详情" prop="progressText">
        <el-input
          type="textarea"
          v-model="progressForm.progressText"
          placeholder="请描述项目进度"
          rows="4"
        ></el-input>
      </el-form-item>
      <el-form-item label="佐证材料" prop="file">
        <el-upload
          action="/api/user/xiangmujindu/upload"
          :file-list="fileList"
          :on-success="handleFileSuccess"
          accept=".jpg,.png,.pdf"
          :limit="1"
        >
          <el-button type="primary">点击上传</el-button>
        </el-upload>
      </el-form-item>
      <el-form-item>
        <el-button type="primary" @click="submitProgress">提交进度</el-button>
        <el-button @click="resetForm">重置</el-button>
      </el-form-item>
    </el-form>
  </div>
</template>

<script>
export default {
  data() {
    return {
      progressForm: {
        projectId: '',
        progressText: '',
        fileUrl: ''
      },
      progressRules: {
        projectId: [{ required: true, message: '请选择项目', trigger: 'change' }],
        progressText: [{ required: true, message: '请描述进度详情', trigger: 'blur' }],
        file: [{ required: true, message: '请上传佐证材料', trigger: 'change' }]
      },
      projectList: [],
      fileList: []
    }
  },
  mounted() {
    // 获取用户参与的项目
    this.getProjectList();
  },
  methods: {
    getProjectList() {
      this.$axios.get('/api/user/xiangmu/list').then(res => {
        if (res.data.success) {
          this.projectList = res.data.data;
        }
      });
    },
    handleFileSuccess(res) {
      this.progressForm.fileUrl = res.data.fileUrl; // 保存文件路径
    },
    submitProgress() {
      this.$refs.progressRef.validate(valid => {
        if (valid) {
          this.$axios.post('/api/user/xiangmujindu/add', this.progressForm).then(res => {
            if (res.data.success) {
              this.$message.success('进度提交成功！');
              this.resetForm();
            } else {
              this.$message.error(res.data.msg);
            }
          });
        }
      });
    },
    resetForm() {
      this.$refs.progressRef.resetFields();
      this.fileList = [];
      this.progressForm.fileUrl = '';
    }
  }
}
</script>

（2）页面设计要点

页面标题：用户-项目进度提交页面
（插入图片位置：此处放“进度提交页面截图”，需包含以下元素）

• 表单元素：
  • 项目名称（下拉框，仅显示用户参与的项目，必填）
  • 进度详情（文本域，必填，提示“请描述当前进度，如：完成需求分析”）
  • 佐证材料（上传框，支持JPG/PNG/PDF，必填，限制1个文件，最大5MB）
• 按钮：“提交进度”（蓝色el-button--primary）和“重置”（灰色el-button）
• 提示信息：红色显“校验失败”，绿色显“提交成功”

（3）避坑提醒

• 限制文件大小！在Spring Boot配置：

  spring.servlet.multipart.max-file-size=5MB
  spring.servlet.multipart.max-request-size=10MB


• 校验用户是否参与项目！避免提交非参与项目的进度：

  List<Integer> projectIds = xiangmuUserService.getProjectIdsByUserId(userId);
  if (!projectIds.contains(progressForm.getProjectId())) {
      return Result.error("您未参与该项目，无法提交进度！");
  }


3. 管理员端：公告管理模块（答辩亮点！）

这个功能最能体现“管理属性”，导师超爱问！核心是“发布公告、管理公告类型”，别漏“公告图片预览”，不然管理员没法确认公告展示效果。

页面设计要点

页面标题：管理员-公告管理页面

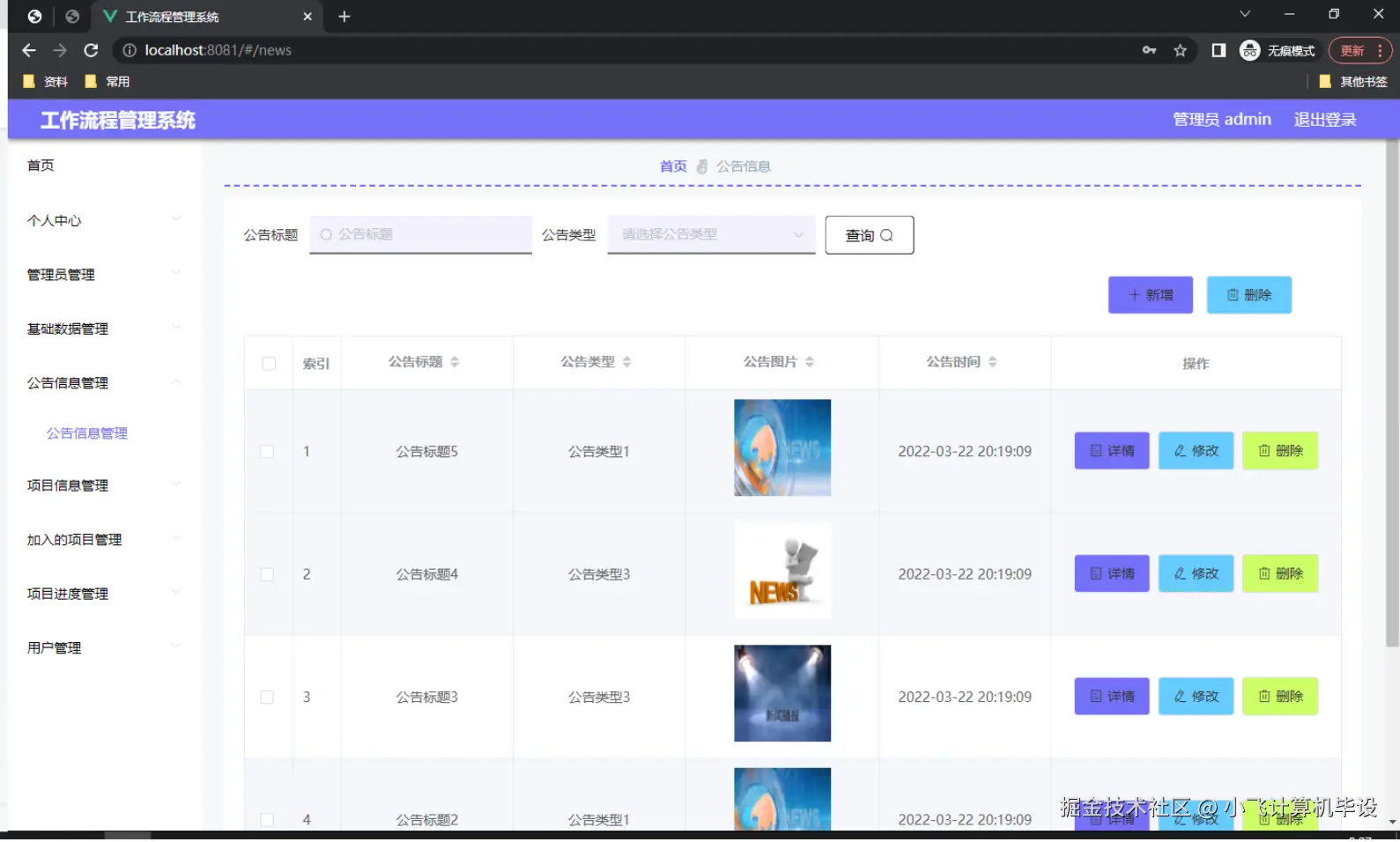

（插入图片位置：此处放“公告管理页面截图”，需包含以下元素）

• 筛选条件：公告类型下拉（系统通知/项目提醒/全部）、公告标题模糊查
• 公告列表表格：列名“公告标题、公告类型、公告时间、公告图片、操作”，公告类型用标签显（系统通知蓝/项目提醒绿）
• 操作按钮：“查看详情”“修改公告”“删除公告”
• 新增公告弹窗：含公告标题输入框、公告类型下拉、公告图片上传、公告详情富文本框（支持换行、加粗）

五、测试别敷衍！这3步让答辩不翻车

很多宝子觉得“功能能跑就行”，结果答辩时评委一测就出问题！我当初没测“重复提交项目进度”，导致用户能多次提交同一项目的相同进度，导师说“不符合流程管控逻辑”，当场扣分😫 测试一定要针对性做！

1. 功能测试（必测3个模块）

别全测！重点测“核心功能”，我整理了测试用例表，直接填结果：

（1）项目审核测试（表1：项目审核测试用例）

测试场景	操作步骤	预期结果	实际结果	测试结论
审核已通过项目	选已通过的项目→点审核→选“通过”→提交	提示“该项目已审核，无需重复操作！”
拒绝项目无理由	选待审核项目→点审核→选“拒绝”→结果空→提交	提示“请填写拒绝原因！”
正常审核项目	选待审核项目→点审核→选“通过”→填“符合要求”→提交	提示“审核成功！”，项目状态变“已通过”

（2）进度提交测试（表2：进度提交测试用例）

测试场景	操作步骤	预期结果	实际结果	测试结论
未选项目提交	进度详情填“完成开发”→传文件→提交	提示“请选择项目！”
传非支持格式文件	选项目→填进度→传TXT文件→提交	提示“仅支持JPG/PNG/PDF格式！”
正常提交进度	选项目→填“完成测试”→传PNG截图→提交	提示“进度提交成功！”，列表显该进度

（3）管理员登录测试（表3：管理员登录测试用例）

测试场景	操作步骤	预期结果	实际结果	测试结论
密码错误	账号：admin→密码：123456（正确123）→登录	提示“账号或密码不正确！”
未填账号	账号：空→密码：123→登录	提示“请输入账号！”
正常登录	账号：admin→密码：123→登录	登录成功，跳管理员首页

2. 兼容性测试（容易忽略的点）

别只在自己电脑测！答辩时评委可能用不同浏览器，我当初没测IE，结果公告列表错乱，赶紧改CSS才好：

• 浏览器测试：Chrome、Firefox、Edge、IE11（重点测IE，兼容性最差）
• 分辨率测试：1920×1080、1366×768（别让页面出现横向滚动条）

3. 测试报告要写好！答辩加分

把测试结果整理成“测试报告”，含“目的、范围、用例、结果、问题总结”，导师会觉得你“做事严谨”。比如：

• 问题总结：“IE浏览器下公告表格错乱，用table-layout:fixed解决；未登录能访问进度提交页，加拦截器控制”
• 测试结论：“核心功能（项目审核、进度提交、登录）均通过测试，无严重bug；兼容性问题已修复，系统可正常用”

六、答辩准备：3个加分小技巧

毕设不仅要做出来，还要说清楚！我当初准备了这3点，导师直接给“良好”：

1. 演示流程要顺畅：提前录演示视频（怕系统崩），按“管理员审核项目→用户提交进度→管理员查看进度”的流程来，别跳步
2. 重点讲“你解决了啥问题”：比如“一开始项目图片存数据库加载慢，改成存路径后，速度提升70%”，比光说“我用了Spring Boot”有亮点
3. 准备常见问题：导师大概率问“为啥选MySQL不选Oracle”“用户变多怎么优化”，提前答：“MySQL轻量适合中小型管理系统；用户变多就加索引，优化查询速度”

最后：毕设通关的小私心

以上就是基于Spring Boot的工作流程管理系统从0到1的避坑干货！毕设没那么难，关键是找对方法，别瞎做复杂功能。

需要核心源码（带注释，直接能跑）、数据库脚本（含测试数据）、ER图模板的宝子，评论区扣“工作流程管理系统”，我私发你；卡在某个模块（比如项目审核、进度提交），也可以留言，我看到必回！

点赞收藏这篇，下次找流程不迷路～祝宝子们毕设顺利，轻松毕业！😘
