Get新技能：程序员也可以修电视机
突发奇想
家里的电视机不怎么看，挂在墙上坏了几年了，最近突然心血来潮，决定自己摸索着修一下，顺便带崽感受下这个过程。上次拆开电视机还是小学的时候，那个时候没有资料，也没有工具，更没有网络，只记得在一块大电路板上有大量的元器件，当时完全看不懂，直接就放弃了。说实话，作为一个外行，这次能不能修好也没有什么把握，但是决心一试。
修理过程
了解原理
先说下我家这台电视机的故障现象：通电开机后屏幕无显示、无声音，遥控和按键也不起作用。

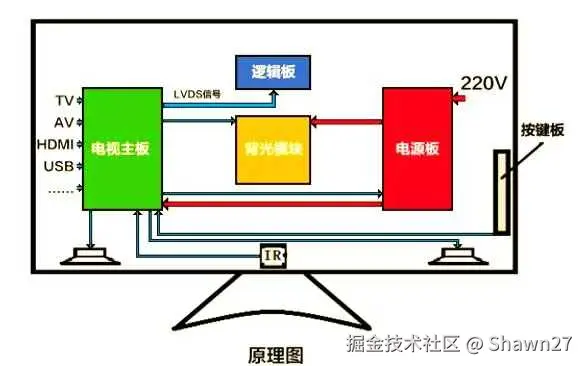

说干就干。当即取下电视机，拆开后盖琢磨了起来。电视机内部有几块电路板以及一些排线，由于不懂电视机的具体工作原理，手头也没有相关的资料，无法直接看出它们是怎样工作的。于是到网上查了一下，找到了下面这张图，才算弄明白了电视机电路的基本结构和大致原理：
- 电源板：接收220V交流电，转换成各种直流电，为其他电路板提供稳定的电源支持。
- 电视主板：负责处理按键、遥控器信号，控制电源板、背光模块的开关，并负责接收处理各类视频信号，输出LVDS信号到逻辑板，输出声音信号到喇叭。
- 逻辑板：将LVDS信号转换为液晶屏能够处理的TCON信号，送给液晶屏以显示图像。
- 背光模块：为背光灯条提供稳定的供电，从而提供背光光源，确保液晶屏幕的亮度与色彩表现。这台电视机的背光驱动模块集成在了电源板上。
确定方向
既然电视机内部是模块化的，那事情似乎好办了，初步确定维修方向为：直接替换掉故障的模块。作为一个非专业的电视维修人员，不到万不得已，我显然不会无聊到去换板子上的元器件，这样做的时间和精力成本都太高了，直接替换模块是最优选择。
于是在某宝上搜了一下，这几个模块都可以买到，而且价格并不贵，基本上都在五十以内。考虑到总共只有几个模块，即使判断错误最多也就是都试一遍，成本还可以接受。
初次尝试

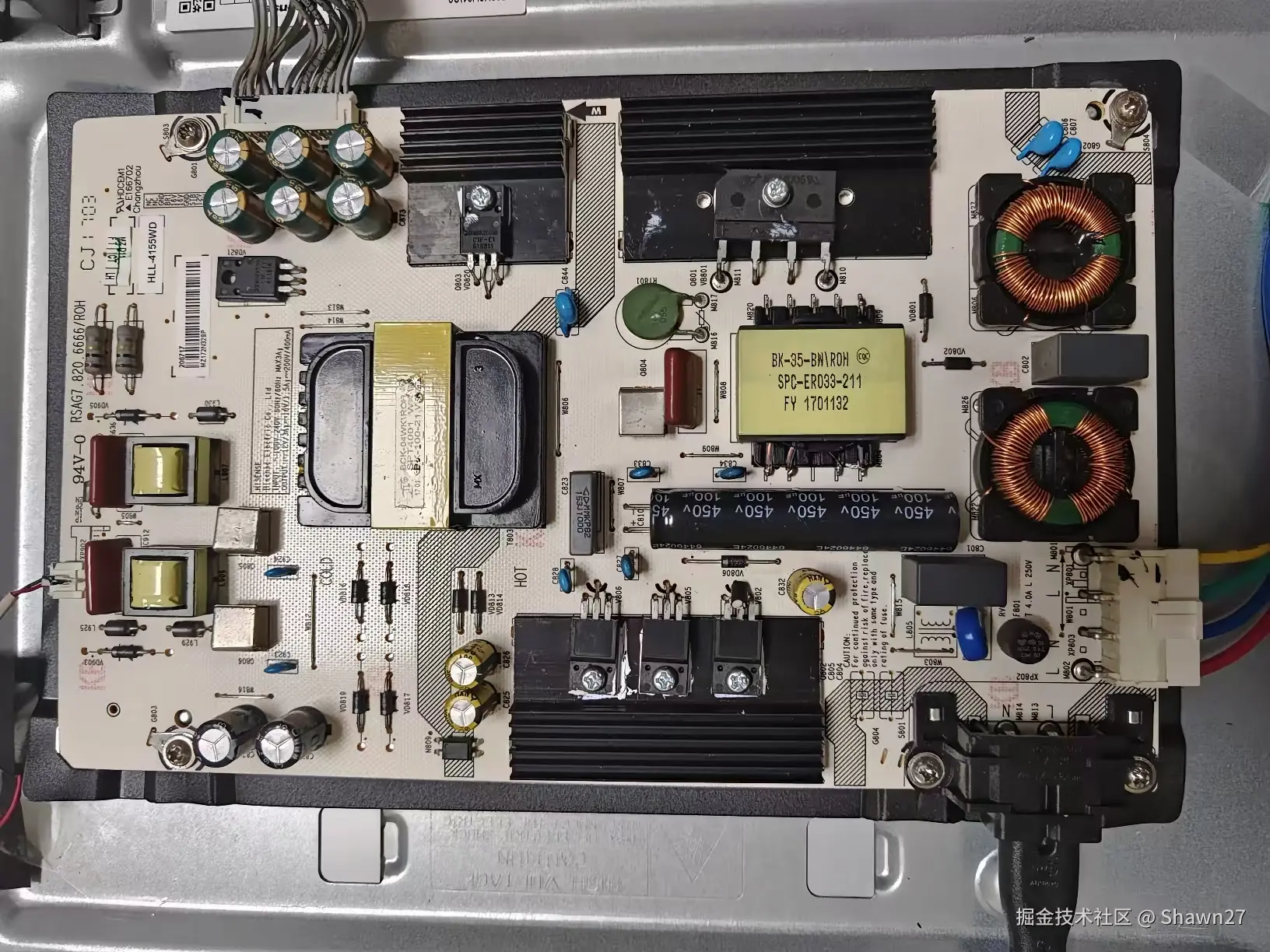

在拆开后盖通电开机后，发现了一个现象，背光灯无法点亮（黑屏），但是间接性地闪烁，大概1秒闪1次，看上去像是在反复点灯。问了下DeepSeek，黑屏故障可能是背光灯条、电源板或主板的问题。当时只有一支试电笔，没有万用表，又嫌麻烦不想拆屏幕，直觉判断电源板背光驱动模块的故障可能性较大，所以直接在某宝下单了一个电源板（下图）。过了两天快递到手，装上后发现并没有解决问题。
准备工具
意识到事情并没有想象中的那么简单，打算更深入地了解下黑屏故障，在B站上看了不少UP主分享的电视黑屏故障维修视频，其中大部分都会介绍自己怎样用万用表进行排查。于是在某东下单了一个万用表，第二天就到了，反正家里也没有万用表，以后肯定能用得着，不算浪费。
解决背光问题
拿万用表测了下电源板连接背光灯条的排线引脚，背光驱动电压能到180+V，数值上应该是没问题的。另外我注意到一个现象，当把背光灯条排线取下后再通电开机时，能听到一段声音反复播放，像是开机音乐。这么看来故障大概率是出在背光灯条上了，于是又在某宝下单了一套灯条（5条x10灯），过了两天快递到手。

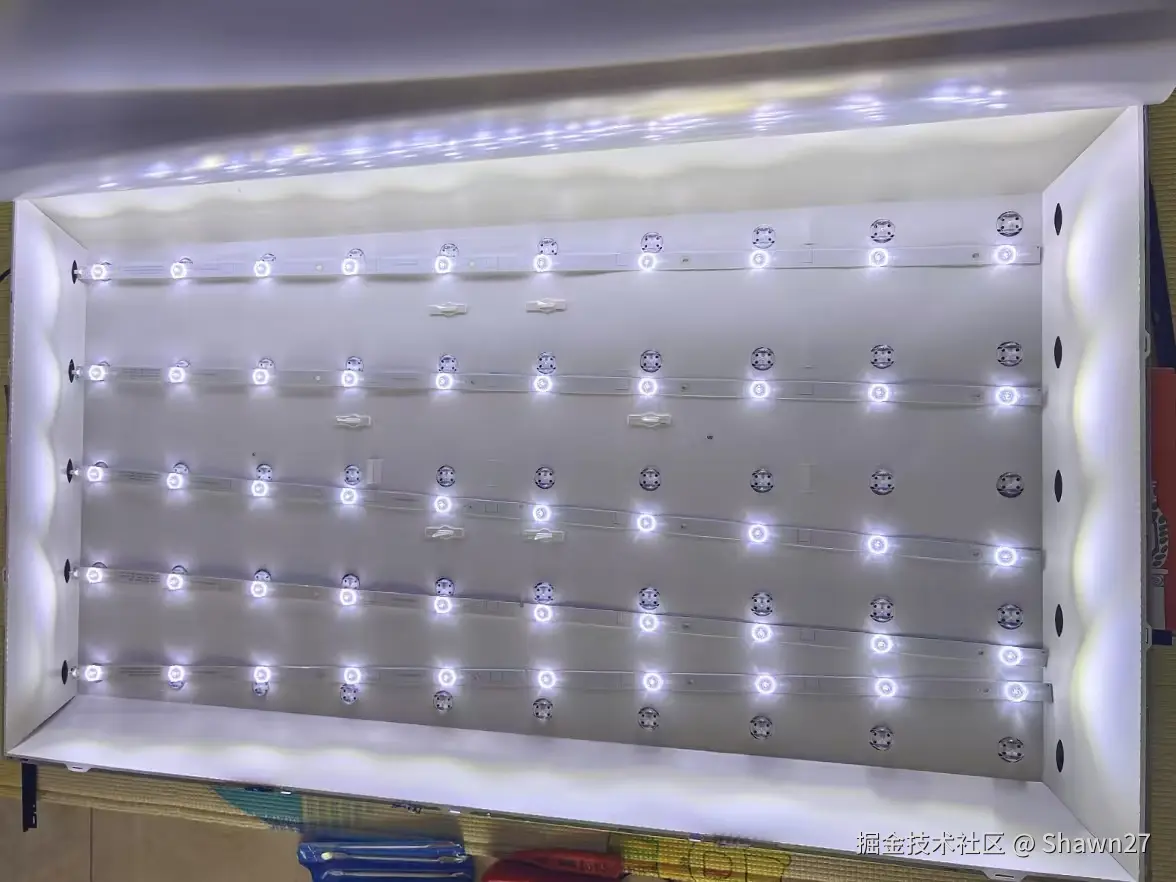

电视机的背光灯条是安装在液晶屏幕下方的，这是电视机最难拆的部分，力度和方向把握不好很容易损坏屏幕。经过一番小心翼翼的操作，终于把屏幕拆开，看到了5根背光灯条。通电开机观察发现，只有第一条的前几个灯在闪，其余四条没有任何反应。问题比较明显了，由于灯条是串接的，第一条灯故障导致其余四条灯无法通电。插上新买的灯条后就能全部点亮了（下图）。由于灯条埋在固定薄纸片下方，换起来也挺麻烦的，所以最后偷懒只换了有故障的第一条，剩下的4条等坏了再换。虽然新买的灯条跟原装的不完全一样，但是作为背光光源影响不大。
解决背光问题后，以为就要大功告成了，结果把屏幕装回去通电开机一看，屏幕仍然不亮。看来故障不止一处，还得进一步排查。
解决图像问题
问了下DeepSeek，这种背光灯正常、屏幕无图像的情况叫“灰屏”，故障范围基本锁定在了主板、逻辑板、液晶屏幕三者之间。于是又在B站上看了几个讲灰屏问题维修的视频，打算照着UP主的思路进一步诊断。
首先，我把左右屏线分别断开通电开机，得到的现象一致：仅接通一侧屏线时，都能把对侧的半个屏幕点亮，但是白屏、无图像。屏幕能点亮至少说明液晶屏幕本身是没问题的，问题可能是出在图像信号上。
然后，拿万用表测了下逻辑板上的几个关键电压值（VAA、VDD、VGH、VGL、VCOM），由于板子上标记的符号有所不同，无法直接对应起来，但是判断应该都在正常范围内。
综合上面两个步骤的测试结果，猜测单侧点亮的原因可能是：当仅接通一侧屏线时，能进行奇数行或偶数行的扫描，接通屏线的一侧由于无图像信号而显示黑屏，未接通屏线的一侧由于信号线悬空而显示白屏。

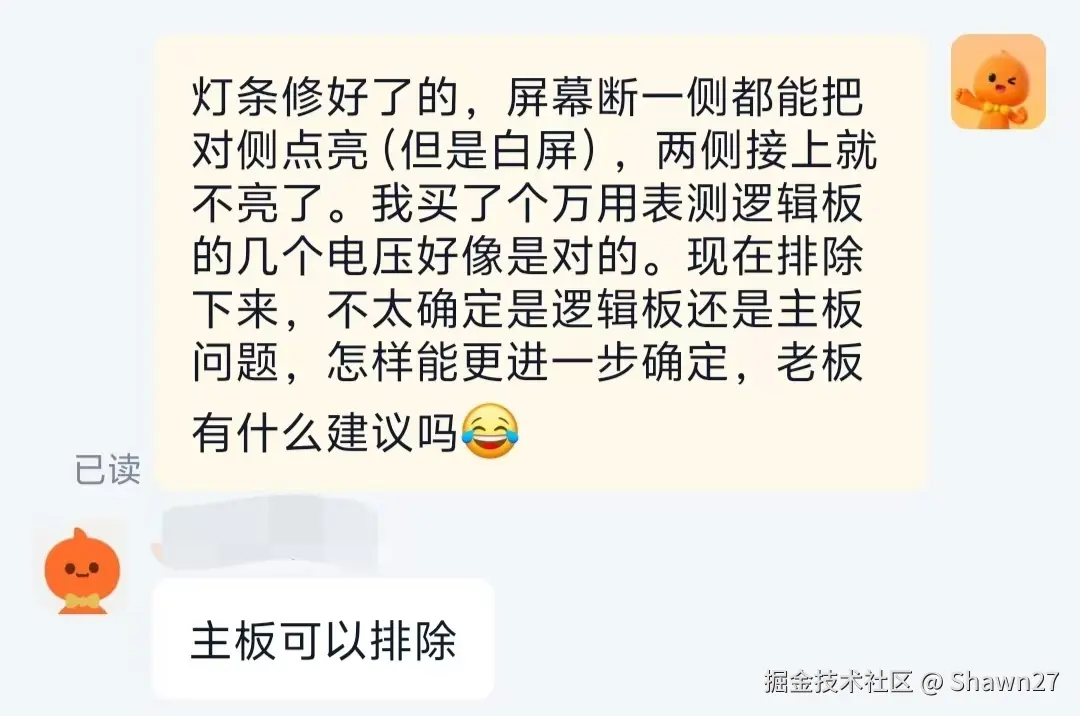

再考虑到同时没有图像和声音的现象，我怀疑问题更可能出在主板上。当我准备在某宝上买一块同型号的主板时，客服负责任地问了一下故障现象，我给他描述了一下，他立即判断这不是主板的问题。我感觉他经验丰富，选择相信他，所以转而下单了一块逻辑板。

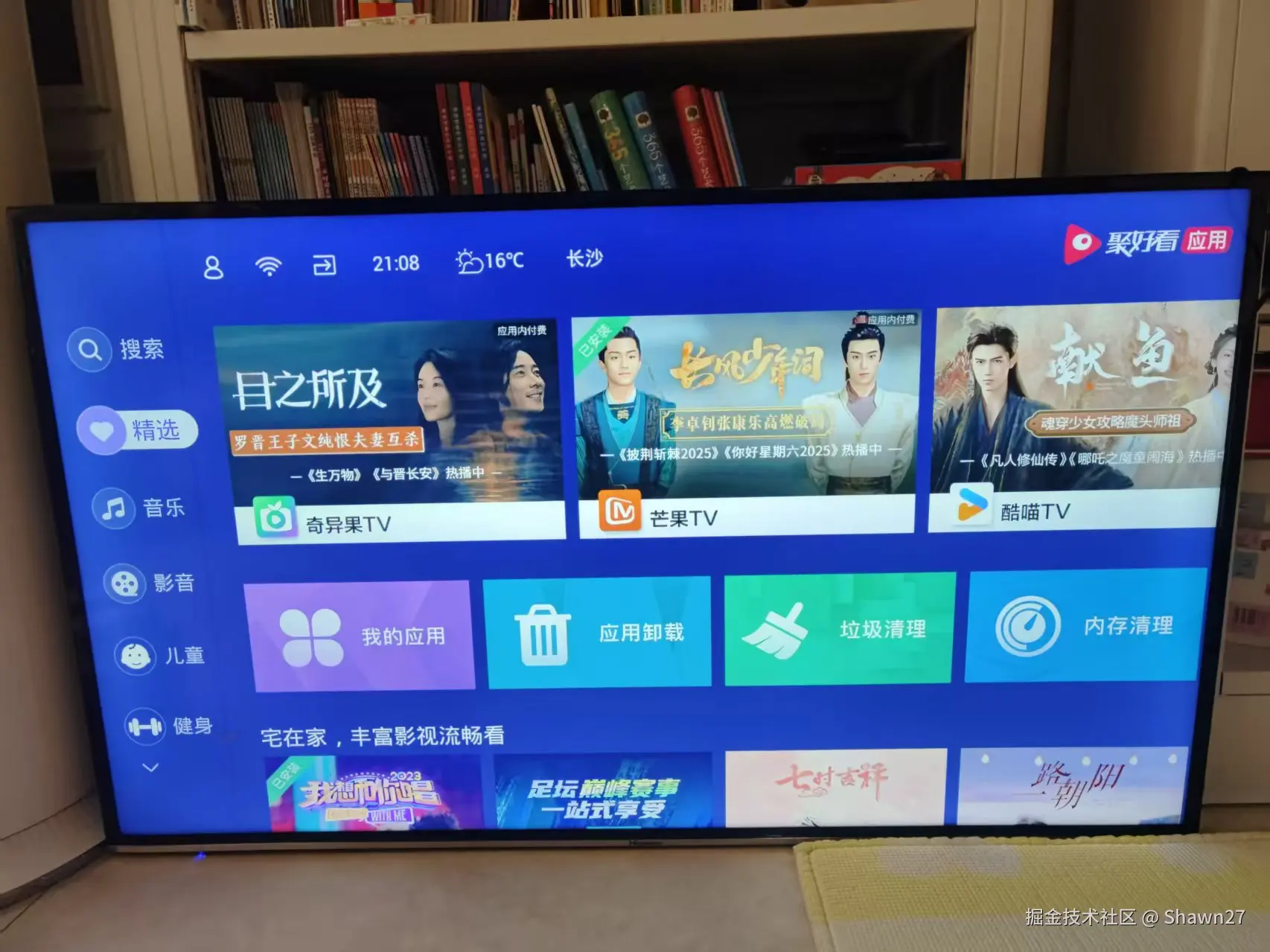

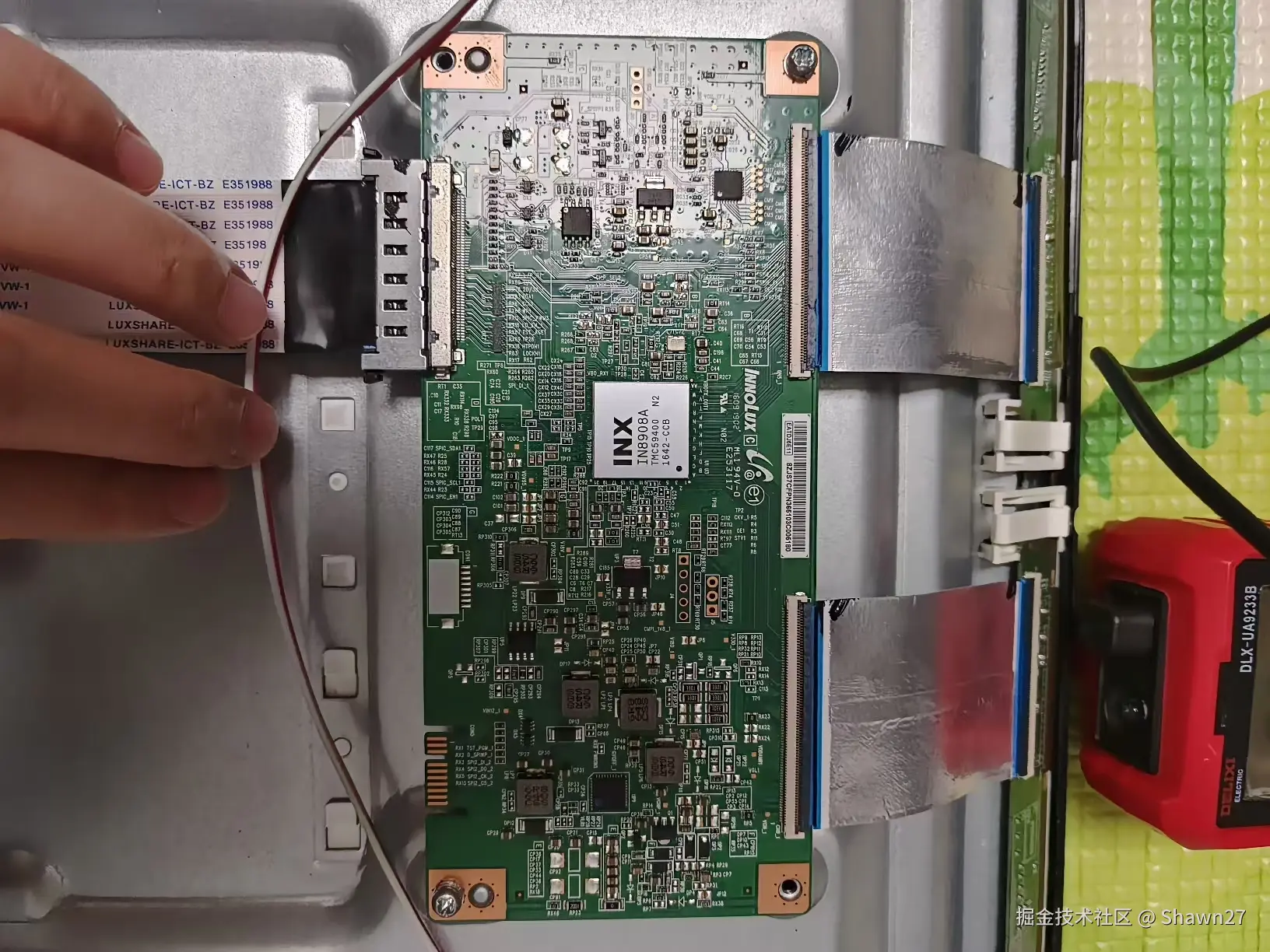

过了两天逻辑板快递到手，立即换上去，通电开机，结果仍然是灰屏！看来也不是逻辑板的故障啊，这下就有点尴尬了。问题到底出在哪里？难道真是我之前猜测的主板问题吗？不然就买一块主板试试吧！心里虽是这么想，但是仍然有点不甘心，抱着试试看的心态，把LDVS线和屏线反复插拔了几次，最后鬼使神差地没把LDVS线插到位，通电开机后居然看到了久违的开机屏显以及音乐，问题解决了！感谢万能的DeepSeek、B站和某宝某东。
事后的一些思考
经过这次一波三折的电视机故障维修经历，我对电视机的工作原理和维修方法有了一定的理解。其实硬件系统和软件系统在设计上有很多相通之处，比如模块化、隔离、熔断保护、指标监控、控制面与数据面分离等等。作为技术人员，应当要具备一定的跨领域迁移能力。虽然不同技术领域之间必然会有差异，但是其基础原理、底层逻辑、方法论是相通的，借助DeepSeek、搜索引擎、B站等工具赋能，完全可以在一定程度上掌握一门新技能，关键在于自己的决心。
