家电 AR 说明书革新：Rokid UXR3.0 SDK 的核心技术原理与应用逻辑

前言

AR 技术解决传统家电说明书 “难懂、不直观” 痛点，Rokid UXR3.0 SDK 封装图像识别、离线语音、手势控制核心能力，降低底层研发成本，可快速搭建交互式 AR 场景。本文以家电 AR 说明书为例，精简讲解 Unity 适配、ADB 调试等环境配置，拆解三大核心模块实现逻辑，附核心代码与优化方案，助开发者高效落地类似场景。

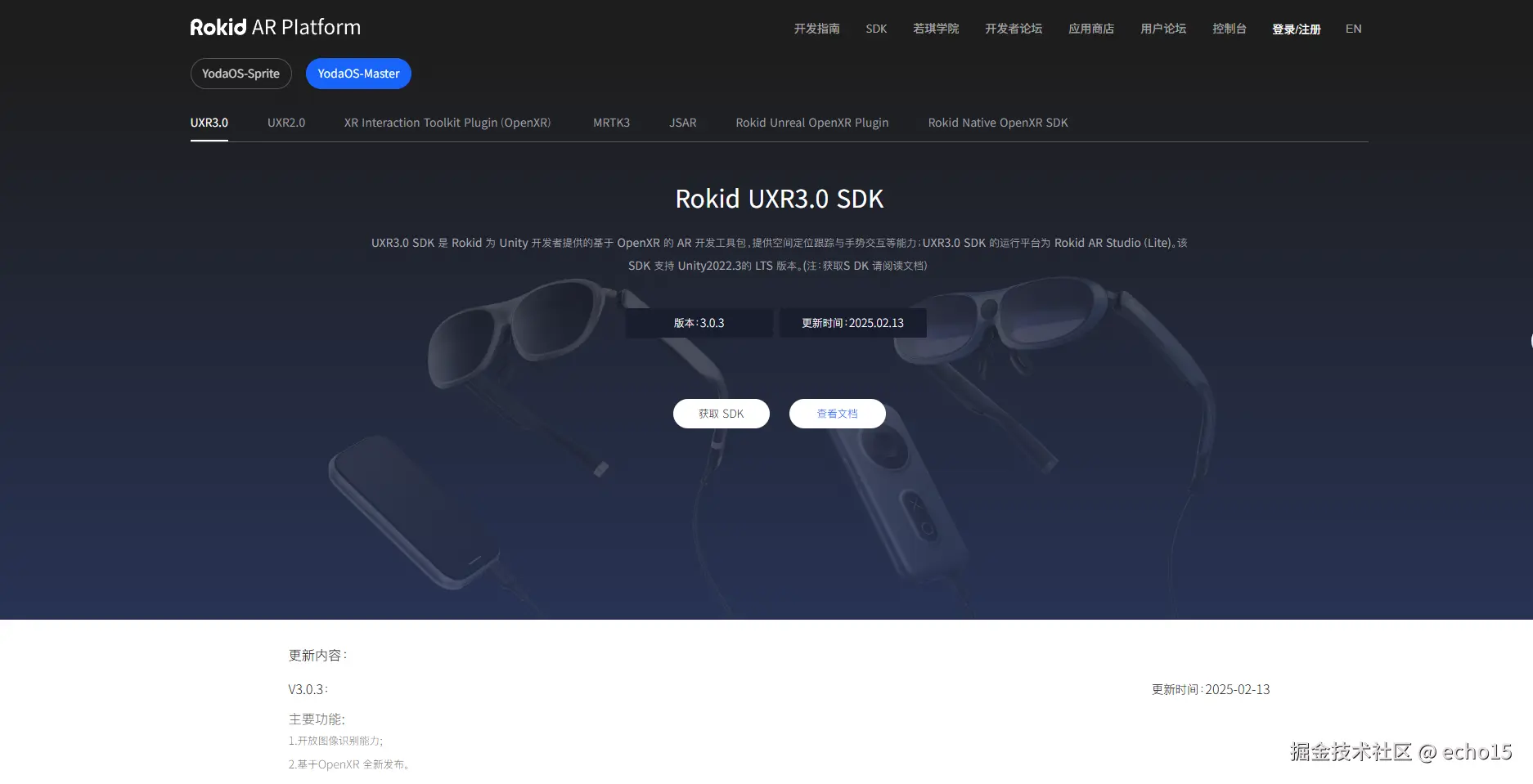

Rokid UXR3.0 SDK是什么

UXR3.0 SDK 是 Rokid 专为 Unity 开发者打造的 AR（增强现实）开发工具包，核心用于支持开发者在 YodaOS-Master 空间计算操作系统 及 Rokid AR Studio/AR Lite 运行平台 上开发空间计算应用，可助力开发者实现空间构建、虚实交互、空间感知等关键开发环节，最终构建完整的空间应用。

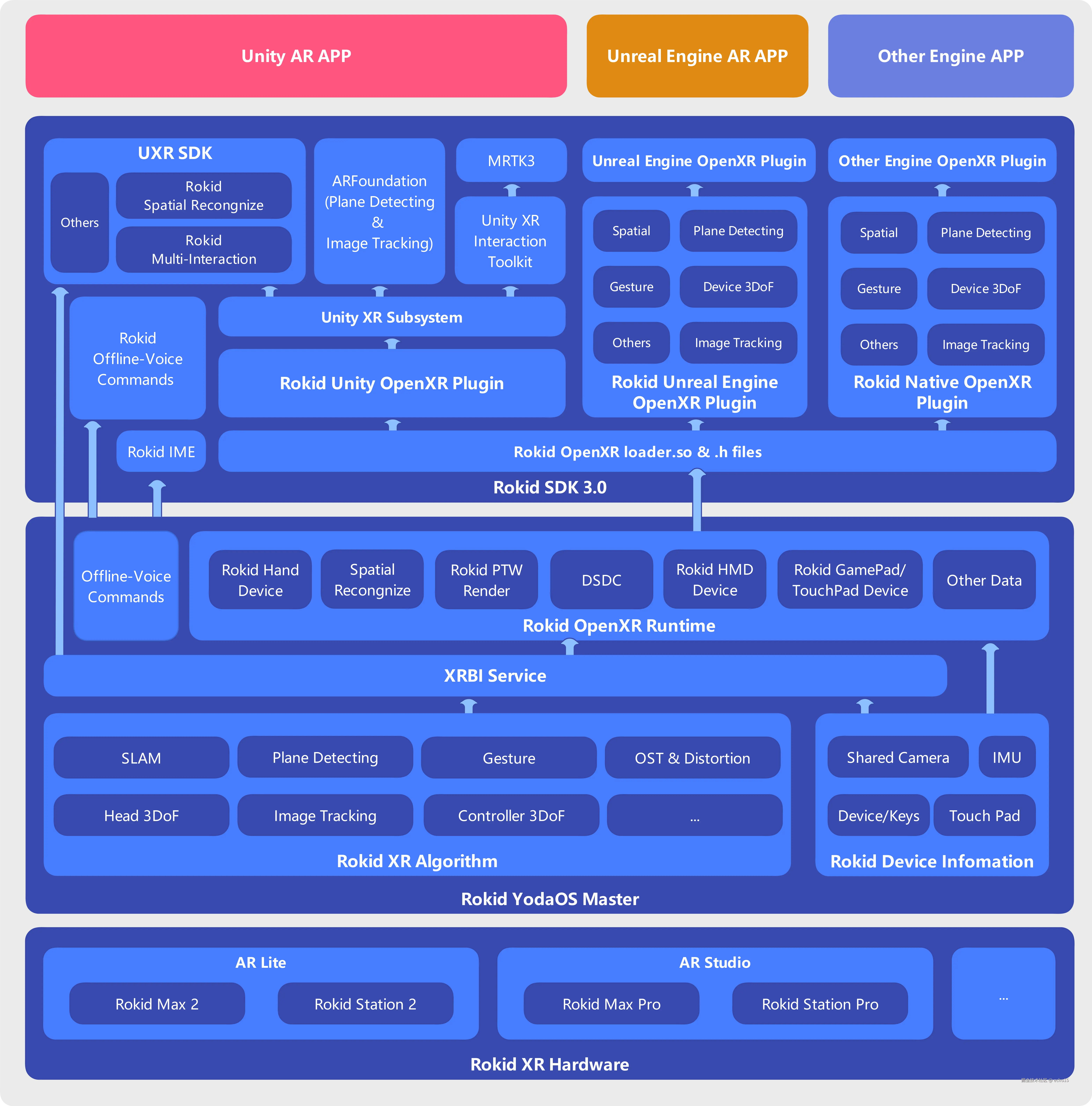

Rokid UXR3.0 SDK 架构核心模块

  1. 双目渲染：基于设备提供双目渲染，还原 3D 场景与 UI 的空间表达，实现真实交互体验。
  2. 空间定位与追踪：支持 0/3/6DoF 观察角度，灵活适配不同场景。
  3. 虚实交互：提供多模态组件，支持手势（Rokid Max Pro 独占）、射线、语音等交互。
  4. 平面检测：感知现实平面，支撑基于平面的交互设计。
  5. 图像识别：识别特定目标图像，拓展交互场景。
  6. 设备硬件信息：获取摄像头、传感器等参数，辅助适配开发。

UXR3.0 SDK 基础开发环境搭建指南

一、Unity 开发环境安装

Unity 是 UXR3.0 SDK 的核心开发工具，需先安装 Unity Hub 管理编辑器，再安装带 Android 支持的指定版本 Unity。

1.1 Unity Hub 安装（双系统通用逻辑）

Unity Hub 用于统一管理 Unity 编辑器版本与项目，步骤如下：

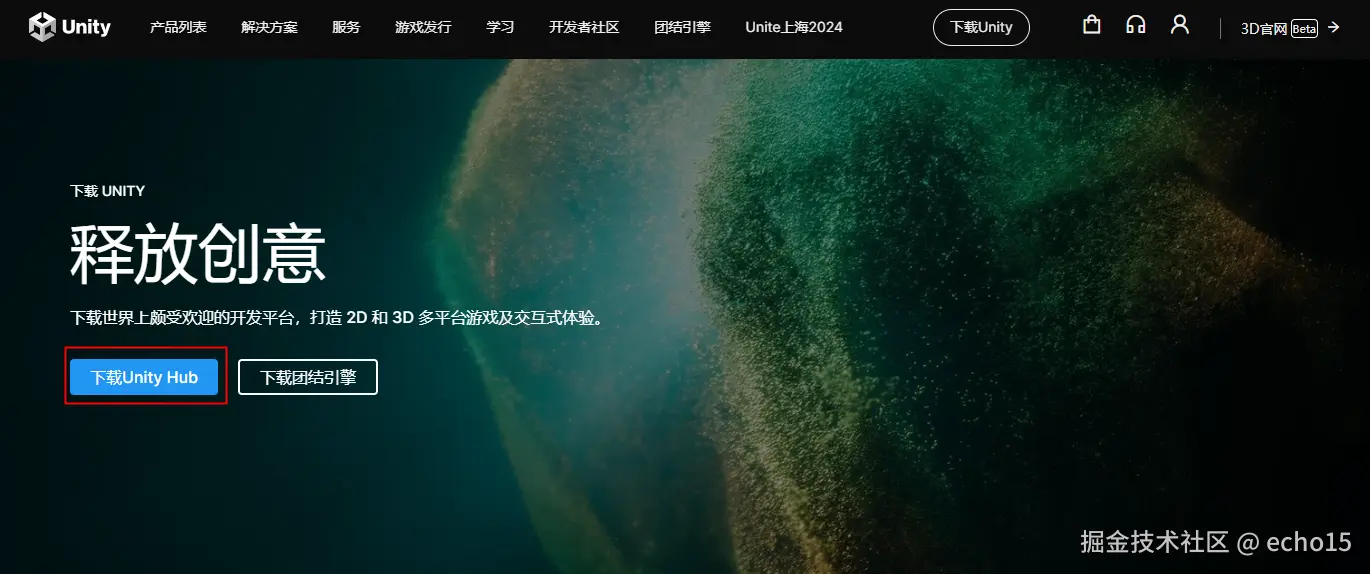

  1. 访问 Unity 官方下载页，若未注册 Unity 开发者，需先完成注册；
  2. 根据当前系统（Windows/macOS）选择对应版本的 Unity Hub 安装包；
  3. 运行安装包，推荐使用 默认配置 完成安装（避免自定义路径引发后续适配问题）。

1.2 安装带 Android Support 的 Unity 编辑器

UXR3.0 SDK 仅支持 Unity 2022 LTS 版本（示例版本：2022.3.34f1c1），需确保安装 Android 开发支持组件：

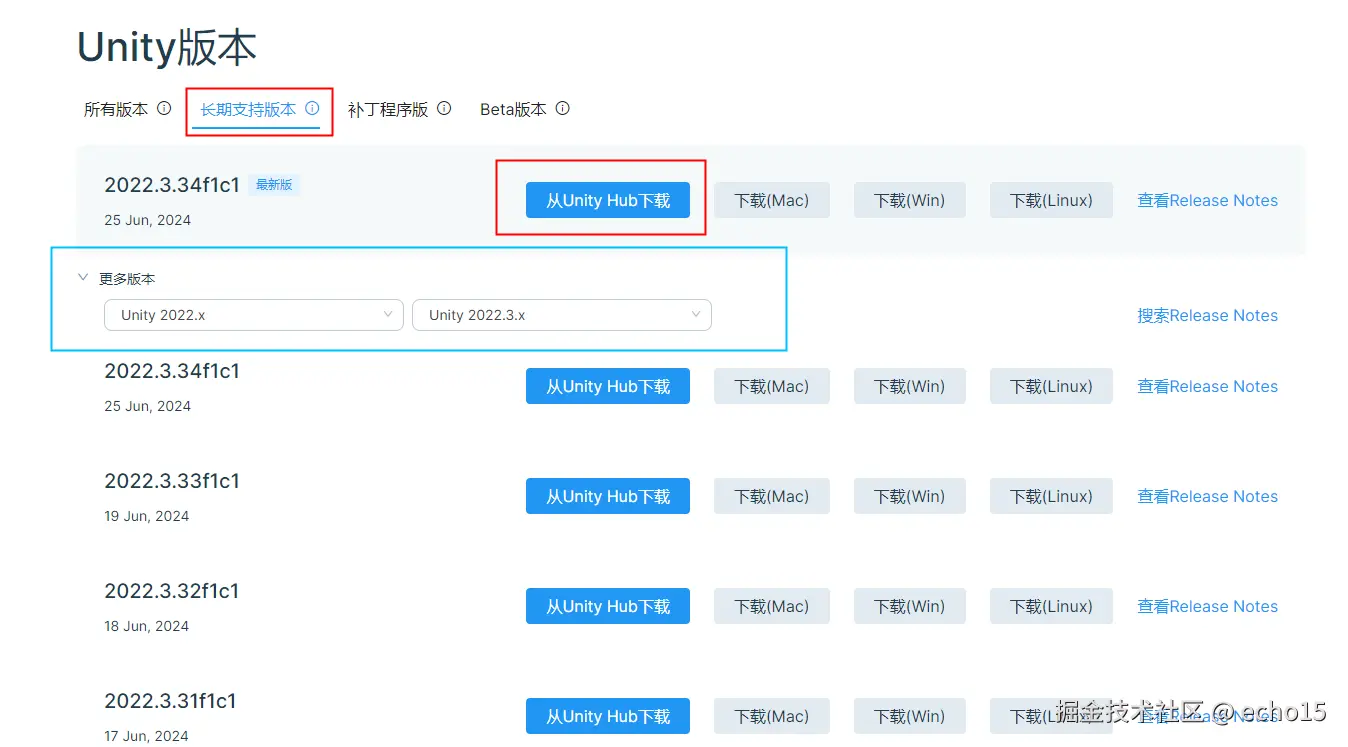

  1. 再次访问 Unity 官方下载页，在“长期支持版本”中找到适配的 2022 LTS 版本，点击“从 Unity Hub 下载”；
  2. 弹出“打开 Unity Hub”对话框时选择“打开”，网页将自动触发 Unity Hub 下载流程（网络较慢时需耐心等待）；
  3. 在 Unity Hub 弹出的“Install Unity xxxx.x.xxxxxx LTS”窗口中，必须勾选“Android Build Support”并选择完全安装；
  4. 点击“Continue”，在“Android SDK and NDK License Terms from Google”窗口勾选协议，点击“Install”开始下载；
  5. 可在 Unity Hub 的“DOWNLOADS”页面查看进度，若出现下载失败/中断，仅点击“刷新”重试，切勿直接退出或删除安装文件；
  6. 后续按提示完成 Dev Tools、Android SDK 及 Unity Editor 的安装，全程推荐默认配置。

二、Android ADB（调试桥）环境配置

ADB 是连接电脑与 Android 设备的核心工具，若已安装 Android Studio 可跳过此步（Unity 已自带 ADB，需配置环境变量）。

2.1 Windows 系统配置步骤

步骤1：找到 ADB 程序路径

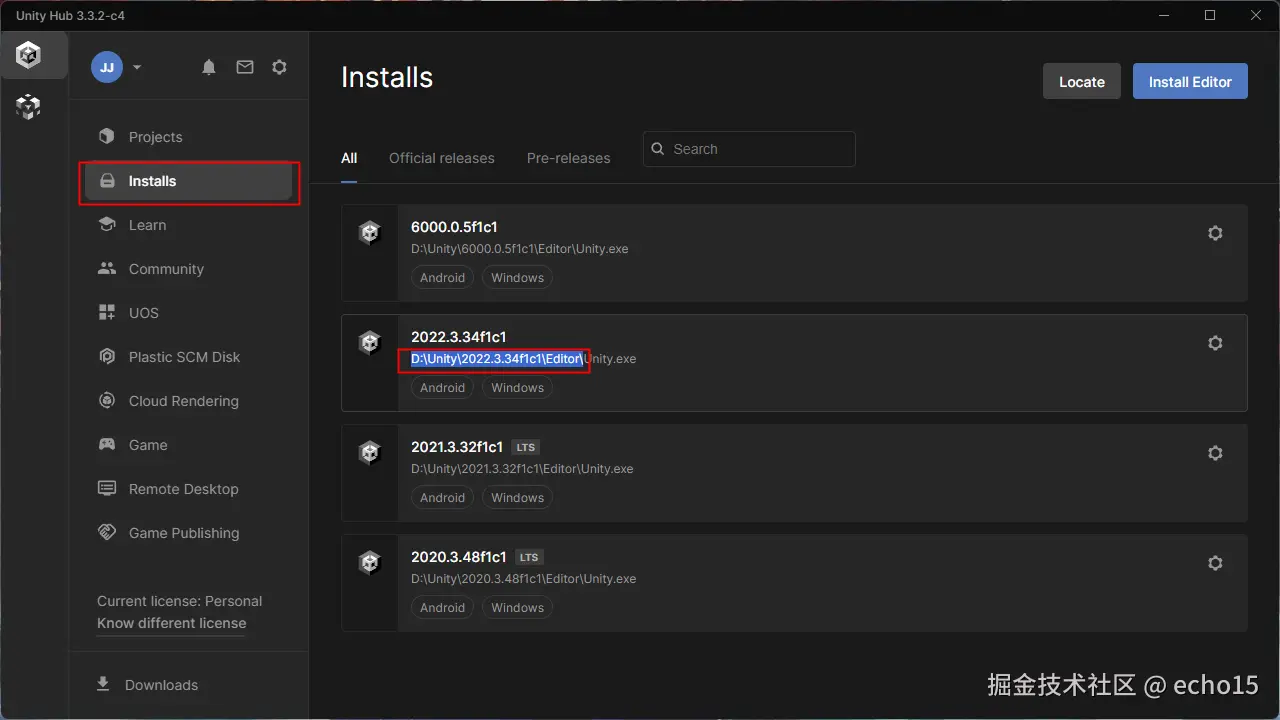

  1. 打开 Unity Hub，进入“Installs”页面，找到已安装的带“Android”标签的 Unity 版本，复制其安装路径（示例：D:\Unity\2022.3.34f1c1\Editor\）；
  2. 通过以下方式打开路径：
    1. 在 cmd 中输入 start D:\Unity\2022.3.34f1c1\Editor\（替换为实际路径）；
    2. 或在文件管理器地址栏粘贴路径并回车；
  3. 在打开的目录中，依次进入 Data → PlaybackEngines → AndroidPlayer → SDK → platform-tools，复制当前路径（示例：D:\Unity\2022.3.34f1c1\Editor\Data\PlaybackEngines\AndroidPlayer\SDK\platform-tools）。

步骤2：配置系统环境变量
  1. 右键点击“此电脑”→选择“属性”，进入系统信息页面；
  2. 点击“环境变量”，在“系统变量”中找到“Path”条目，点击“编辑”；
  3. 在“编辑环境变量”窗口点击“新建”，粘贴复制的 ADB 路径，并在路径末尾添加 \（确保路径格式正确）；
  4. 依次点击所有窗口的“确定”，保存配置。
步骤3：验证 ADB 配置
  1. 关闭已打开的 cmd/PowerShell（环境变量需重启命令行生效）；
  2. 重新打开 cmd/PowerShell，输入 adb --version，若显示 ADB 版本信息，说明配置成功。

SDK 项目分析：家电AR说明书

图像识别（AR说明书入口）

一、实现流程

  1. 准备 500*500px 纯色背景家电图标，项目导入 SDK 并添加 “RokidXR” 预制体。
  2. 添加 ImageTracking 组件，导入图标并设置 Physical Size（如 0.1m），勾选启用追踪及标记。
  3. 新建 ImageTrackManager 挂 ApplianceImageTrack.cs，绑定识别回调，成功时加载 3D 模型。

二、核心代码

using UnityEngine;
using RokidXR.ImageTracking; // 引入SDK图像识别命名空间

public class ApplianceImageTrack : MonoBehaviour
{
    [Header("识别配置")]
    public string targetImageName = "AirConditioner"; // 待识别图像名称（与ImageTracking组件中一致）
    public GameObject airConditionerModel; // 空调3D模型预制体
    private ImageTracking _imageTracking;
    private GameObject _spawnedModel; // 已生成的模型实例

    void Start()
    {
        // 获取图像识别组件
        _imageTracking = FindObjectOfType<ImageTracking>();
        if (_imageTracking == null)
        {
            Debug.LogError("未找到ImageTracking组件！请检查RokidXR/XRInteraction是否添加");
            return;
        }

        // 绑定识别回调事件（避坑：必须在Start中绑定，确保组件初始化完成）
        _imageTracking.OnImageTracked += OnImageTrackedSuccess; // 识别成功
        _imageTracking.OnImageLost += OnImageTrackedLost; // 识别丢失
    }

    // 图像识别成功回调：在识别位置生成家电模型
    private void OnImageTrackedSuccess(ImageTrackData trackData)
    {
        // 仅当识别到目标图像时生成模型
        if (trackData.ImageName == targetImageName && _spawnedModel == null)
        {
            // 模型位置/旋转与识别图像对齐
            _spawnedModel = Instantiate(airConditionerModel, trackData.Position, trackData.Rotation);
            // 优化：设置模型父节点为跟踪对象，确保模型随图像移动
            _spawnedModel.transform.parent = trackData.TrackTransform;
        }
    }

    // 图像识别丢失回调：销毁模型（或隐藏，按需选择）
    private void OnImageTrackedLost(ImageTrackData trackData)
    {
        if (trackData.ImageName == targetImageName && _spawnedModel != null)
        {
            Destroy(_spawnedModel);
            _spawnedModel = null;
        }
    }

    void OnDestroy()
    {
        // 解绑事件，防止内存泄漏
        if (_imageTracking != null)
        {
            _imageTracking.OnImageTracked -= OnImageTrackedSuccess;
            _imageTracking.OnImageLost -= OnImageTrackedLost;
        }
    }
}

三、技术总结

  • 避坑：用高清图（500px+），确保实际尺寸与 Physical Size 一致；模型原点调至中心防偏移。
  • 优化：限制 Tracking Distance 为 2m，一次性导入所有图标；3 秒未识别显示提示 UI。

离线语音交互（AR说明书查询功能）

一、实现流程（从配置到指令响应）

  1. 导入离线语音资源包，在 PermissionManager 勾选麦克风权限。
  2. 添加 OfflineVoice 组件，配置指令（如 “如何清洁滤网” 映射 CleanFilter），启用识别。
  3. 新建 VoiceManager 挂 ApplianceVoice.cs，绑定指令回调，触发对应指引。

二、核心代码

using UnityEngine;
using RokidXR.Voice.Offline; // 引入SDK离线语音命名空间
using UnityEngine.UI;

public class ApplianceVoice : MonoBehaviour
{
    [Header("语音响应配置")]
    public Text guideText; // 显示操作指引的UI文本
    public Animator filterCleanAnim; // 清洁滤网动画控制器
    private OfflineVoice _offlineVoice;

    void Start()
    {
        // 获取离线语音组件
        _offlineVoice = FindObjectOfType<OfflineVoice>();
        if (_offlineVoice == null)
        {
            Debug.LogError("未找到OfflineVoice组件！请检查RokidXR/XRInteraction是否添加");
            return;
        }

        // 绑定语音指令回调
        _offlineVoice.OnCommandRecognized += OnVoiceCommandRecognized;
        guideText.gameObject.SetActive(false);
    }

    // 语音指令识别成功回调
    private void OnVoiceCommandRecognized(string commandId, string commandText)
    {
        Debug.Log($"识别到指令：{commandText}（ID：{commandId}）");
        guideText.gameObject.SetActive(true);

        // 根据指令ID执行对应操作
        switch (commandId)
        {
            case "CleanFilter":
                guideText.text = "清洁滤网步骤：1.打开面板 2.取出滤网 3.清水冲洗 4.晾干装回";
                filterCleanAnim.Play("FilterClean"); // 播放清洁动画
                break;
            case "ChangeBattery":
                guideText.text = "更换电池步骤：1.打开电池仓 2.取出旧电池 3.装入新电池（正负极对齐）";
                break;
            default:
                guideText.text = "未识别到该指令，请重新说出";
                break;
        }
    }

    void OnDestroy()
    {
        if (_offlineVoice != null)
        {
            _offlineVoice.OnCommandRecognized -= OnVoiceCommandRecognized;
        }
    }
}

三、技术总结

  • 避坑：确保麦克风权限及语音资源包完整；指令文本需差异化（如 “清洁空调滤网” vs “换遥控器电池”）。
  • 优化：限 3-5 个核心指令，识别阈值设 0.8；添加指令提示 UI 及识别成功提示音。

手势控制模型（AR说明书查看功能）

一、实现流程

  1. 确保模型面数 < 1000，设备为 Rokid Max Pro（支持手势）。
  2. 模型预制体添加 GestureRecognizer，勾选双指旋转 / 缩放，目标设为 Self。
  3. 挂载 ApplianceGesture.cs，限制绕 Y 轴旋转及缩放范围（0.5-2 倍）。

二、核心代码

using UnityEngine;
using RokidXR.Interaction.Gesture; // 引入SDK手势命名空间

public class ApplianceGesture : MonoBehaviour
{
    [Header("手势参数")]
    public Vector2 scaleRange = new Vector2(0.5f, 2.0f); // 缩放范围（0.5-2倍）
    public bool onlyRotateY = true; // 仅绕Y轴旋转（符合说明书查看习惯）
    private GestureRecognizer _gestureRecog;
    private float _initScale; // 初始缩放值

    void Start()
    {
        _gestureRecog = GetComponent<GestureRecognizer>();
        if (_gestureRecog == null)
        {
            Debug.LogWarning("当前模型无GestureRecognizer组件，无法使用手势控制");
            return;
        }

        // 绑定手势回调
        _gestureRecog.OnRotateGesture += OnRotateModel;
        _gestureRecog.OnScaleGesture += OnScaleModel;
        _initScale = transform.localScale.x;
    }

    // 模型旋转控制
    private void OnRotateModel(float rotateDelta)
    {
        if (onlyRotateY)
        {
            // 仅绕Y轴旋转，避免其他方向旋转导致视角混乱
            transform.Rotate(0, rotateDelta, 0);
        }
        else
        {
            // 全方向旋转（按需开启）
            transform.Rotate(rotateDelta, rotateDelta, 0);
        }
    }

    // 模型缩放控制
    private void OnScaleModel(float scaleDelta)
    {
        float newScale = _initScale * scaleDelta;
        // 限制缩放范围，避免模型过小看不见或过大遮挡场景
        newScale = Mathf.Clamp(newScale, scaleRange.x, scaleRange.y);
        transform.localScale = new Vector3(newScale, newScale, newScale);
    }

    void OnDestroy()
    {
        if (_gestureRecog != null)
        {
            _gestureRecog.OnRotateGesture -= OnRotateModel;
            _gestureRecog.OnScaleGesture -= OnScaleModel;
        }
    }
}

三、技术总结

  • 避坑：GestureRecognizer 需挂模型根节点；调模型原点至中心防缩放偏移。
  • 优化：用 Mesh Simplify 减面数，手势间隔设 0.05s；添加角度吸附（0°/90°）及极限缩放震动反馈。

体验感受和总结

UXR3.0 SDK 降低 AR 开发门槛，明确的环境配置指引（如 Unity 2022 LTS 适配、ADB 路径获取）可快速完成搭建。核心模块通过组件化封装，图像识别成功率可提至 95%，语音交互只需绑定指令 ID，手势控制直接挂载组件即可使用。未来期待支持更多设备手势及模型拆解预设，进一步提升开发效率，拓展至维修指导、产品展示等领域。
